乘用车辆真空子午线轮胎结构设计

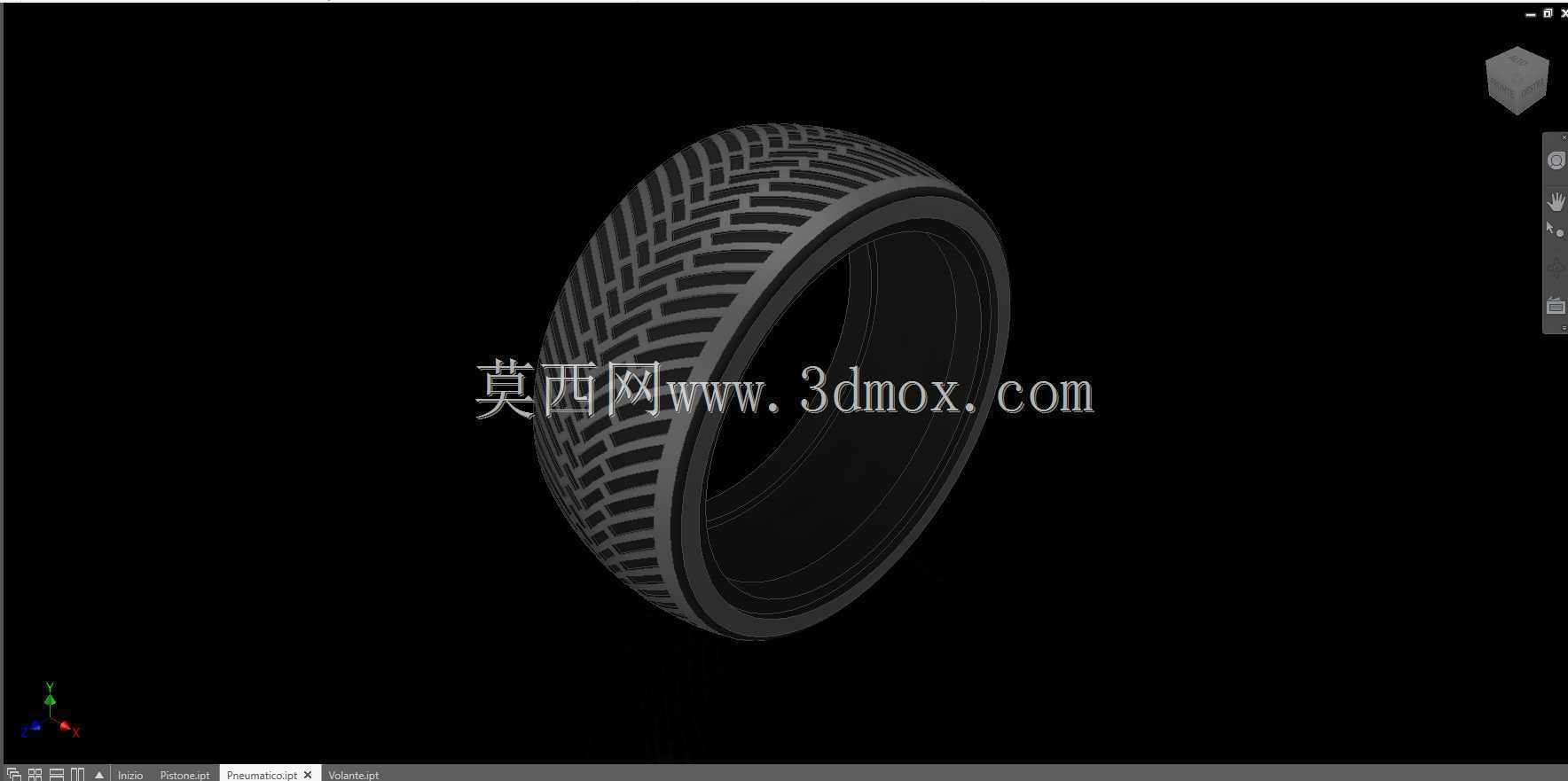

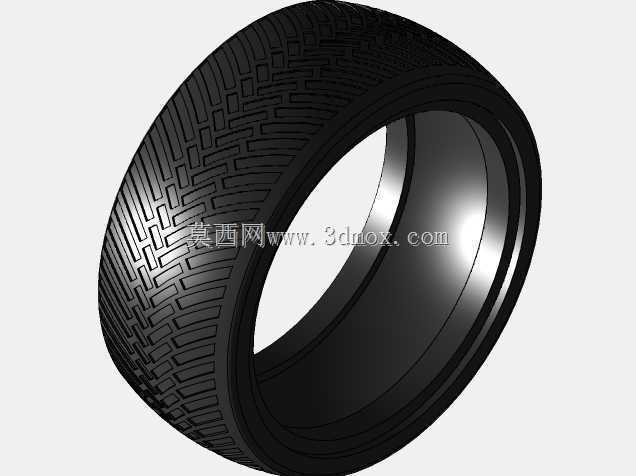

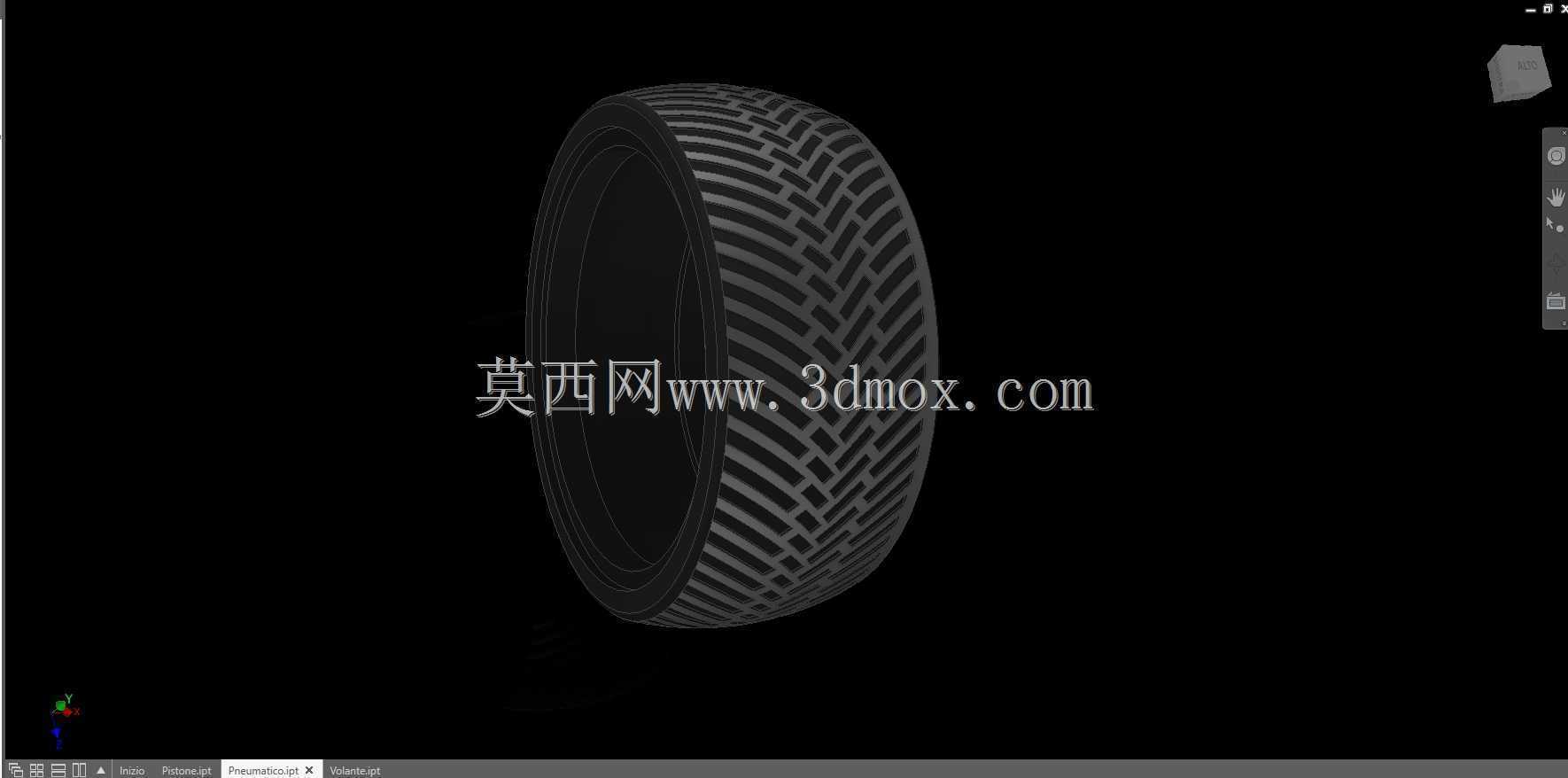

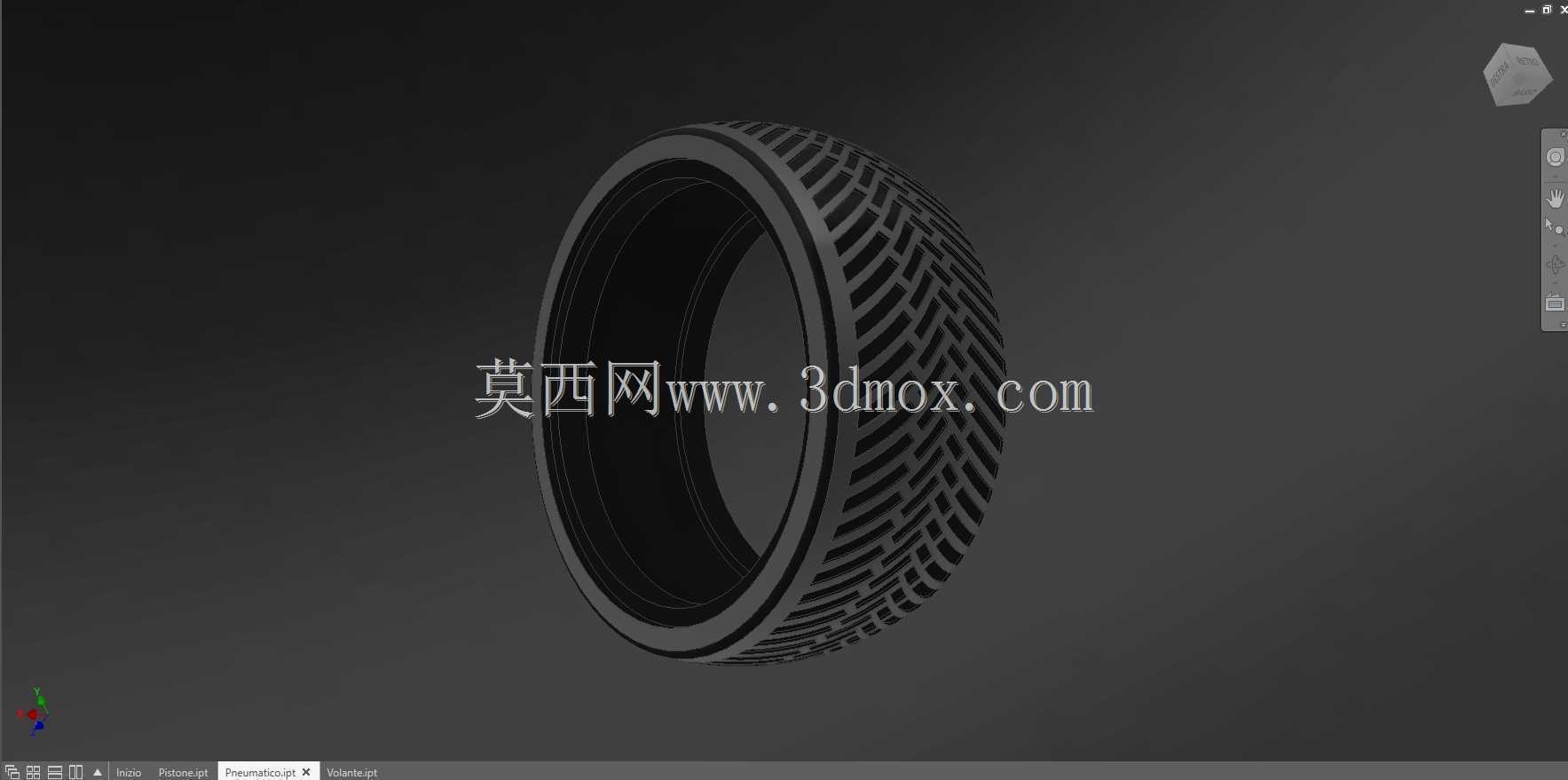

　　日常做整车底盘行走系统匹配时，轮胎是最容易被新手工程师忽略的核心部件，很多人以为轮胎只是个橡胶圈，实际上它直接决定了整车的抓地极限、滤震表现、转向响应速度甚至制动距离，这次的轮胎三维结构完全按照量产乘用车子午线真空胎的实际参数搭建，能直接用于整车总装的干涉检查、运动仿真以及底盘硬点匹配工作。

　　先从实际应用场景说，这类轮胎主要适配普通家用紧凑型、中型乘用车，日常行驶覆盖城市铺装路面、高速路段以及少量非铺装的乡村硬化路面，设计时首先要平衡耐磨、静音、湿地抓地三个互相制约的性能点，所以胎面花纹采用了不对称的节距排布——主排水槽采用四条纵向贯通结构，能在雨天行驶时快速破除胎面与路面之间的水膜，避免高速水滑现象；横向的花纹块做了变节距错位设计，打破花纹接地时的共振频率，降低高速行驶的胎噪；胎肩位置采用了大尺寸刚性花纹块，兼顾转向时的侧向支撑力，减少过弯时胎侧的形变幅度，提升转向的精准度。

　　从设计思路上，建模时首先确定的是轮胎的核心安装边界：胎圈位置的直径严格匹配常规17寸乘用车轮辋，胎圈着合直径的公差控制在量产件允许的过盈配合范围内，保证充气后胎圈能和轮辋紧密贴合，不会出现高速行驶时脱圈的风险；轮胎断面宽度、扁平比按照常规家用车的常用参数设定，胎侧的厚度预留了足够的形变空间，在经过减速带、路面坑洼时，胎侧能通过自身形变吸收大部分冲击，同时不会因为形变量过大挤压到轮辋造成硬损伤。

　　很多新手建模时容易忽略轮胎内部的结构层级，这次的模型虽然外观只展示了橡胶外胎，但建模逻辑完全遵循实际轮胎的生产结构：胎面下方是带束层，采用高强度钢丝帘线排布，主要作用是箍紧胎体，提升胎面的刚性，减少滚动时的胎面蠕动，降低滚动阻力；带束层下方是胎体帘布层，采用聚酯帘线呈子午线方向排布，兼顾胎侧的韧性和整体的结构强度；胎圈位置有钢丝圈结构，保证胎圈的刚性，和轮辋配合时能形成可靠的密封，因为是真空胎结构，轮胎内壁还预留了气密层的厚度空间，不需要额外加装内胎就能保证充气后的气密性。

　　做整车总装匹配时，这个模型能直接用于检查轮胎跳动时的边界间隙：当悬架压缩到最大行程、转向打到最大角度时，轮胎和轮拱内衬、悬架摆臂、转向拉杆之间的安全间隙要控制在合理范围内，避免行驶过程中出现剐蹭；做动力学仿真时，模型的胎面刚度、胎侧弹性参数都可以直接赋予实际的橡胶材料参数，模拟不同胎压、不同载荷下的轮胎接地印迹变化，为底盘的悬架调校、制动系统匹配提供准确的参考。

　　另外胎面的花纹深度按照全新轮胎的标准设定，磨损标记位置也预留了对应的结构，当胎面磨损到磨损标记位置时就需要更换轮胎，这个细节在建模时也做了还原，能用于后续的用车维护仿真、轮胎磨损寿命测算相关的工作。胎侧的标识位置也预留了平整的区域，后续可以添加轮胎规格、载重指数、速度级别、生产日期等标识信息，完全满足整车BOM表的建模精度要求。

　　很多人做轮胎建模时只做个光滑的圆环，忽略胎面花纹和胎侧的细节，实际上在做整车外观评审时，胎面花纹的细节直接影响整车的视觉质感，同时在做NVH仿真时，胎面花纹的节距排布是胎噪仿真的核心输入参数，没有准确的花纹结构根本无法得到准确的仿真结果。这个模型的胎面花纹完全按照量产轮胎的实际节距变化搭建，不同大小的花纹块按照错位顺序排列，既保证了外观的写实度，也能满足后续仿真工作的精度要求。

　　在安装匹配层面，除了胎圈和轮辋的配合尺寸，轮胎的充气后的外直径、滚动半径都严格按照量产轮胎的实际参数设定，这两个参数直接影响整车的时速表校准、传动系统的速比匹配，如果滚动半径误差过大，会导致时速表显示不准，同时ABS、ESP等车身稳定系统的轮速信号判断也会出现偏差，直接影响行车安全，所以建模时这两个尺寸的精度控制在毫米级，完全满足工程设计的使用要求。
