深沟球滚动轴承三维结构设计模型

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，本次建模的深沟球结构轴承，是工业场景中应用覆盖范围最广的轴承类型之一，从普通民用电机、小型输送辊道，到机床主轴支撑、汽车变速箱传动节点，再到家电类旋转执行机构，都能见到这类结构的身影。不同于滑动轴承依赖油膜形成支撑的工作逻辑，这类滚珠轴承通过内圈、外圈滚道与滚动体的点接触配合，将轴系运转时的滑动摩擦转化为滚动摩擦，能在中等转速、常规载荷工况下长期稳定工作，同时具备摩擦阻力小、启动扭矩低、维护更换便捷的特点，是多数常规旋转支撑场景的首选零件。

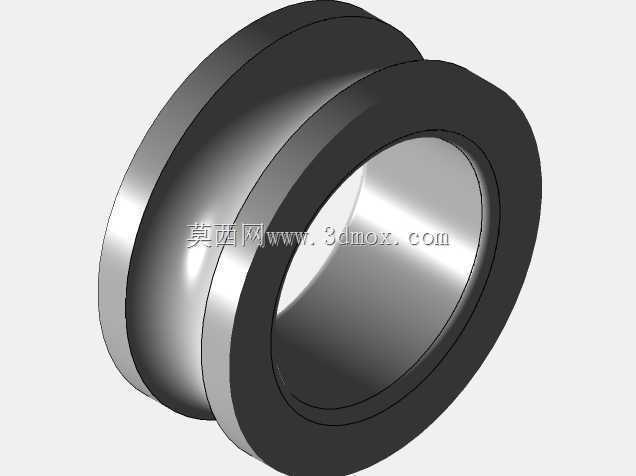

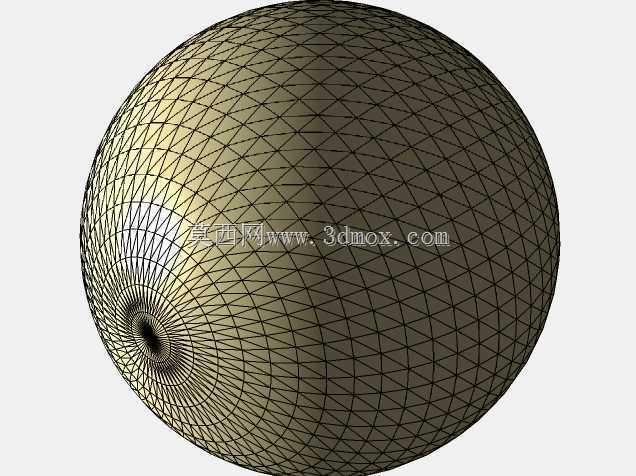

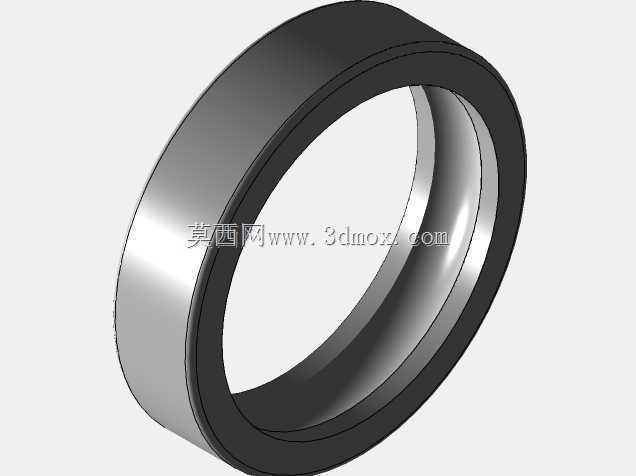

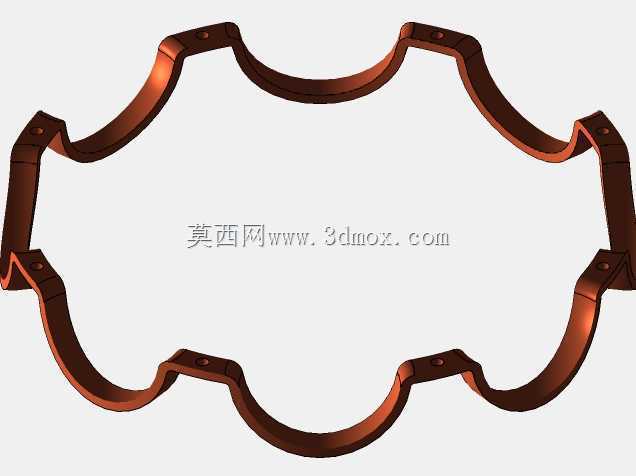

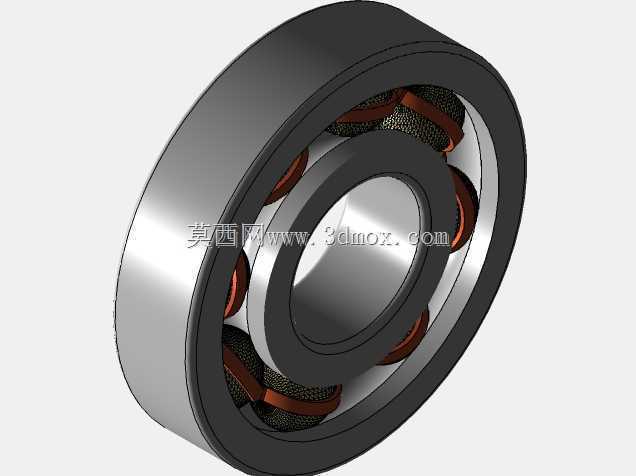

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的全部核心组成部分：包括与旋转轴过盈配合的内圈、与安装座孔过渡配合的外圈、均匀排布在内外圈滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚动体直接接触产生额外摩擦磨损的保持架。建模过程中严格遵循常规深沟球轴承的滚道曲率匹配原则，内圈外滚道、外圈内滚道的曲率半径略大于滚珠半径，保证滚珠与滚道之间能形成合理的接触角，在承受纯径向载荷的同时，也能承担一定比例的双向轴向载荷，适配轴系运转过程中可能出现的少量轴向窜动工况。保持架采用浪形冲压结构设计，兜孔间隙控制在合理范围，既可以对每个滚珠形成独立的位置约束，保证滚动体沿滚道圆周方向均匀分布，避免运转过程中滚珠扎堆偏载，也能预留足够的润滑脂存储空间，让润滑介质可以在轴承运转过程中持续附着在滚动接触表面，降低接触磨损速率。

　　从安装边界与尺寸适配角度，这类轴承的安装尺寸设计需要兼顾配合精度与装配便利性：内圈内径与轴的配合通常根据载荷特性选择k6或者m6级公差，保证内圈与轴同步旋转，不会出现相对打滑磨损；外圈外径与轴承座孔的配合多采用H7级公差，方便装配过程中顺利压入，同时在需要轴向游动的支撑端，可以预留微小的轴向间隙，补偿轴系因温度变化产生的热伸长量。轴承的轴向安装定位通常采用轴用弹性挡圈、轴肩或者锁紧螺母对内圈进行轴向固定，外圈则通过孔用挡圈、轴承端盖实现位置约束，建模时已经预留了标准的定位台阶尺寸，轴肩与孔肩的高度严格遵循轴承安装规范，不会出现过高导致拆卸困难、过低导致定位不可靠的问题。

　　在实际工程选型应用中，这类滚珠轴承的额定动载荷、额定静载荷参数与滚动体直径、滚动体数量、滚道接触强度直接相关，建模时的结构参数完全匹配常规通用系列轴承的尺寸规范，设计人员在做设备结构方案时，可以直接调用该模型完成轴系的装配干涉检查，验证轴承安装位置与周边密封件、端盖、传动零件的空间间隙是否合理，避免实际加工装配时出现尺寸干涉。不同于带密封盖的预润滑轴承，这套模型还原的是开式轴承结构，使用时可以根据应用场景的粉尘、水汽情况，搭配外置的接触式橡胶密封或者非接触式防尘盖，也可以根据转速、载荷工况选择油脂润滑或者稀油润滑的方式，适配不同的设备运转需求。比如在高转速的电机主轴场景，通常会选用高精度等级的同结构轴承，搭配低阻尼的密封结构与高速润滑脂，降低运转温升；在重载低速的输送辊道场景，则可以选用游隙稍大的同规格轴承，提升抗冲击载荷的能力，适应输送物料过程中的瞬时冲击负载。
