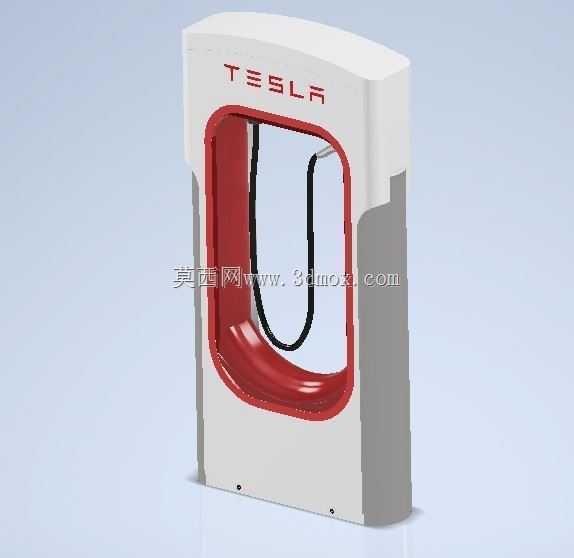

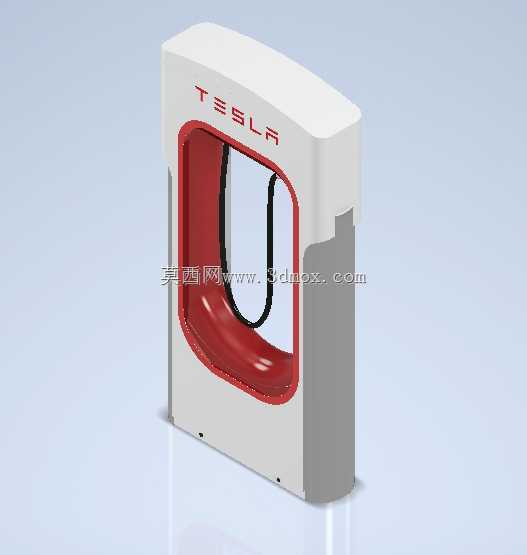

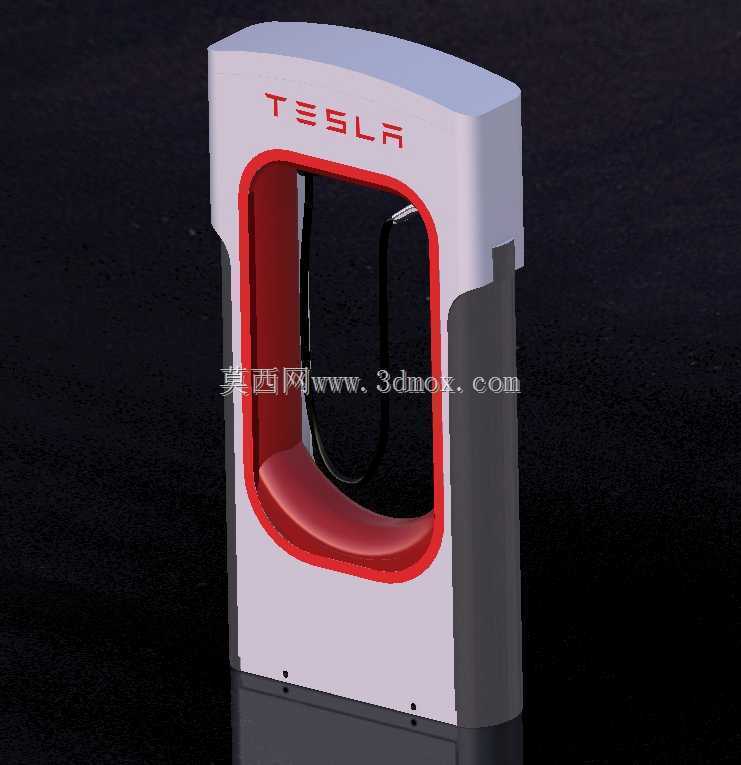

特斯拉V3超级充电桩外观结构设计

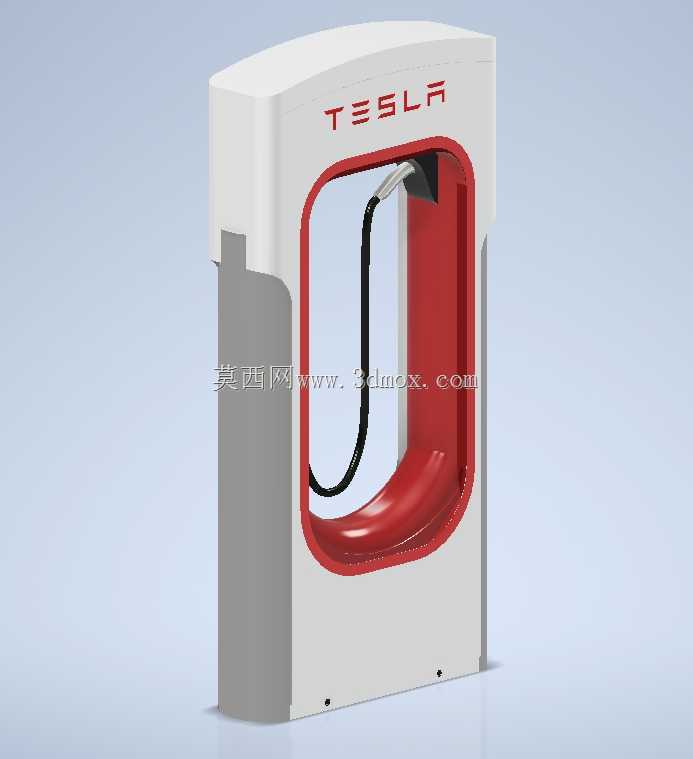

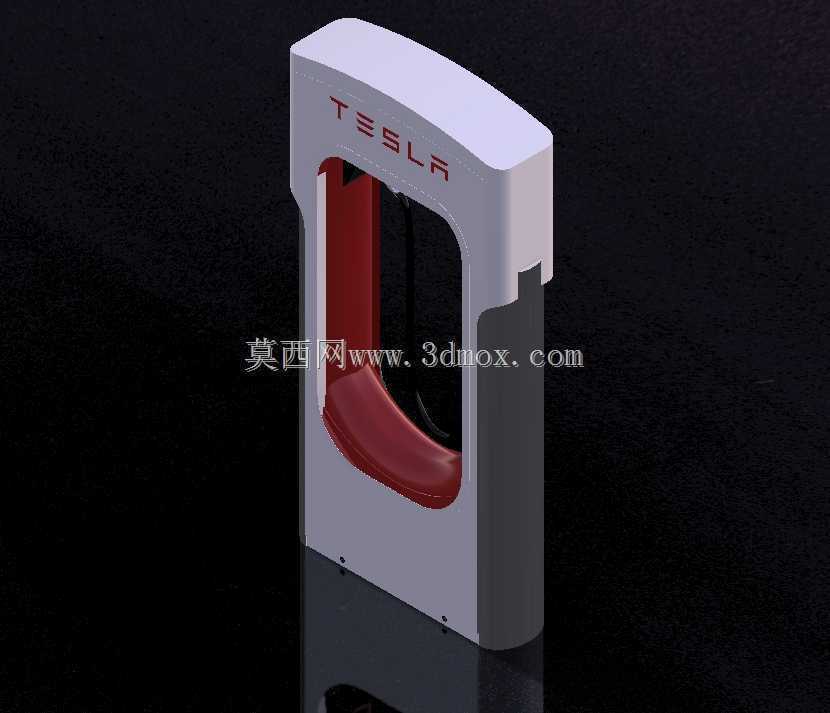

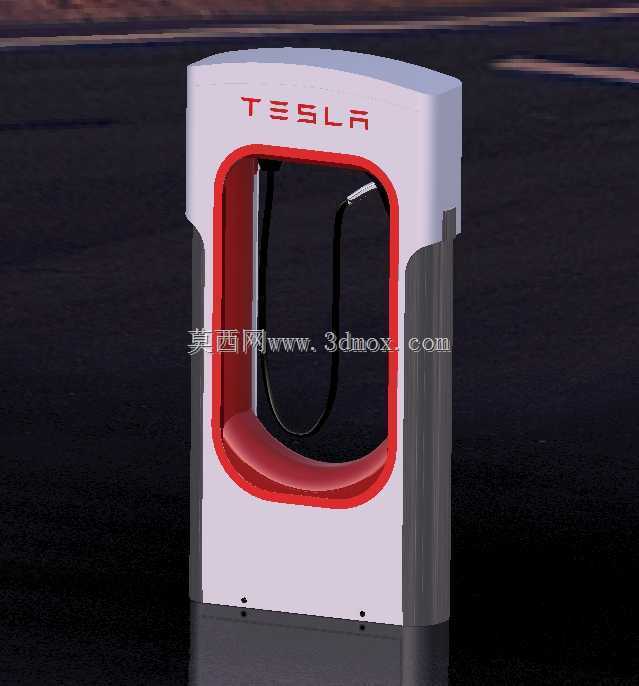

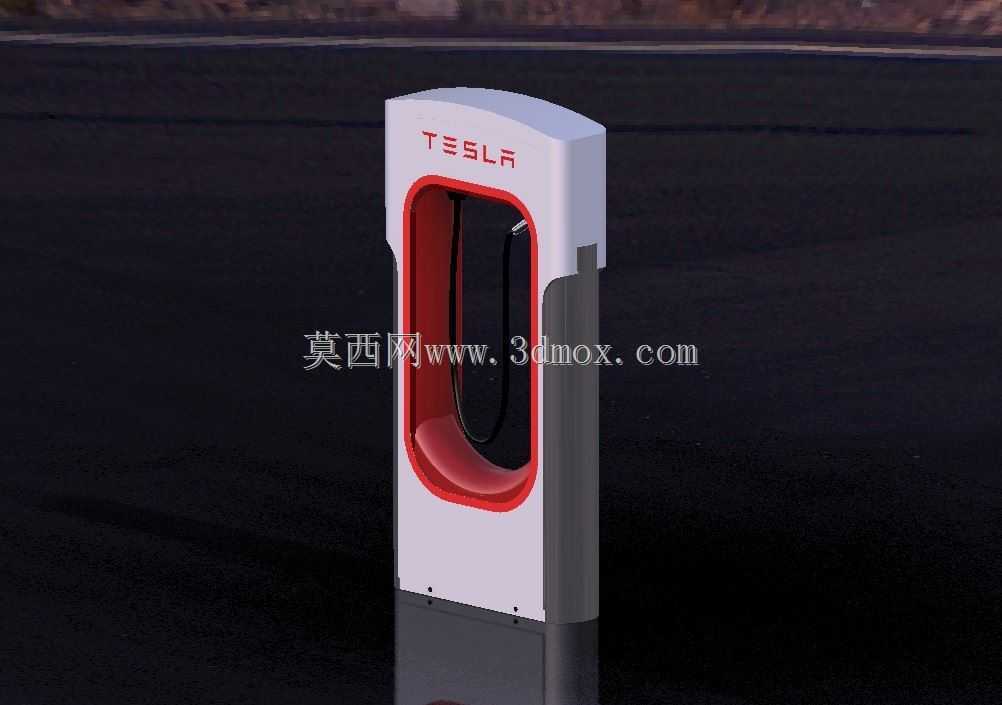

　　本次呈现的特斯拉V3超级充电桩结构，核心服务于新能源乘用车直流快充补能场景，是当前公共充电网络中高功率补能终端的典型代表，日常部署于商业综合体停车场、高速服务区、品牌专属充电场站等区域，为适配特斯拉品牌车型的高压快充需求打造，同时兼顾公共场站的长期户外使用可靠性。从实际使用逻辑出发，该设备的功能核心是完成电网高压交流电到车辆动力电池所需高压直流电的转换与输出，单桩峰值输出功率可支撑车辆在短时间内补充大量续航，适配车主长途出行、临时补能的高效补能需求，桩体集成了充电枪挂放、线缆收纳、状态指示、人机交互等基础功能模块，无需额外搭配外置终端即可完成全流程充电操作。在外形设计层面，桩体采用立式落地结构，整体轮廓做了切角收边处理，

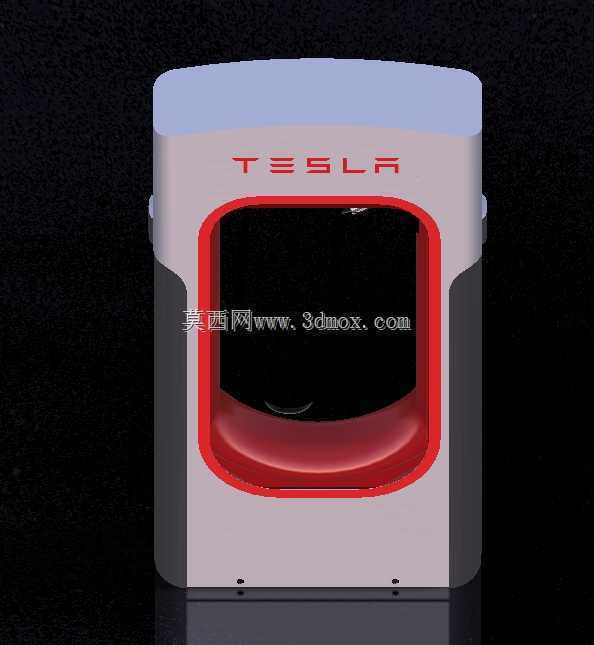

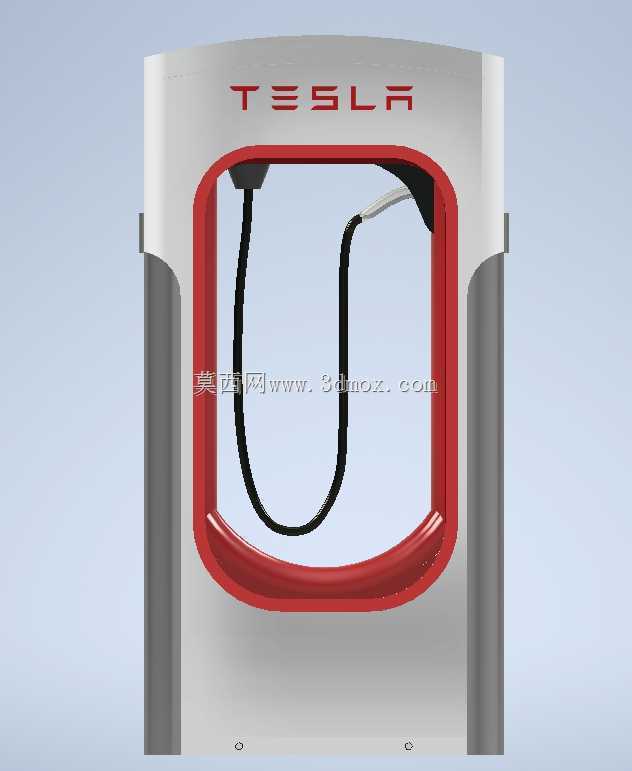

　　正面主视觉区域以白色为基底，搭配品牌红色标识与充电枪舱红色内框，辨识度极强；桩体侧面做了深灰色包覆处理，既可以遮挡内部走线与功率模块安装区域，也能降低户外使用过程中侧面剐蹭、污渍附着带来的外观损耗。充电枪舱采用内凹式设计，闲置状态下充电枪可完全嵌入舱内，配合舱体边缘的圆弧过渡，能够避免雨天积水、扬尘直接堆积在枪头连接位置，降低充电接插件的故障概率；线缆从舱体内部下方引出，预留了足够的拖拽长度，可适配不同停车姿态下的车辆充电口位置，无需车主反复挪动车辆对齐桩体。从安装边界来看，该桩体底部采用法兰盘固定方式，安装时需要在硬化地面预留对应尺寸的混凝土基础，预埋高压进线电缆与通讯线缆的穿线管，

　　桩体安装完成后净空高度满足成人站立操作的视线高度，操作区域无需额外预留过大空间，单桩占地范围仅需满足停车时侧边开门不碰撞即可，适合高密度场站的批量部署。设计过程中优先考虑了户外使用的耐候性，外壳结构的拼接缝隙均做了错位防水设计，可满足露天场景下的防雨、防尘要求，正面标识区域采用内嵌式印刷，避免长期日晒导致的标识脱落褪色；桩体内部的功率模块、整流单元、控制板卡均采用分层安装结构，预留了足够的散热风道，高功率运行时可通过自然风道带走模块热量，无需额外配置高转速散热风扇，降低长期运行的噪音与故障点。从结构细节来看，充电枪挂放位置设置了到位检测结构，枪头插入挂座后可自动触发锁止，避免非充电状态下枪头被随意挪动、跌落造成损坏；

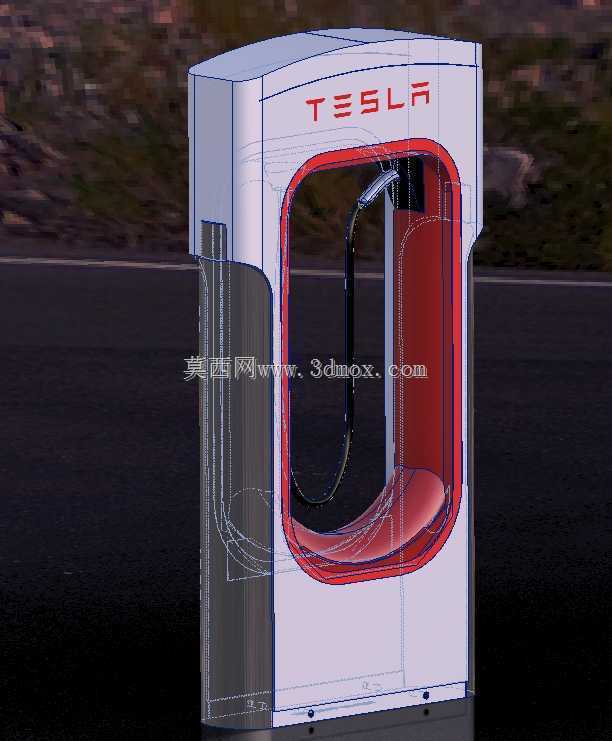

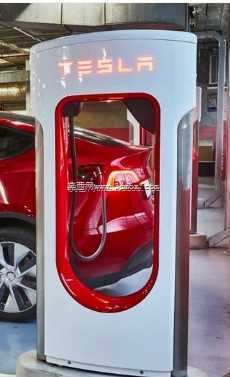

　　桩体正面无突出的物理按键，所有状态指示通过品牌标识区域的灯光变化实现，用户可远距离通过灯光颜色判断桩体的空闲、充电、故障状态，减少近距离操作的步骤。在实际场站部署中，该桩体的结构尺寸可适配多桩并排安装的布局，相邻桩体之间预留常规车位间距即可，不会出现操作空间干涉的问题；桩体底部的进线位置做了密封处理，可避免地面积水倒灌进入桩体内部，适配雨季易积水的场站场景。整体结构设计没有冗余的装饰部件，所有外观曲面与结构设计均服务于功能可靠性与操作便利性，既保证了品牌视觉识别性，也兼顾了公共设备长期高频使用的耐用性需求，建模过程中还原了桩体的分件逻辑、安装固定结构、内部模块的大致排布空间，可用于充电场站布局仿真、品牌宣传场景渲染、充电桩结构改良参考等用途，能够直观呈现高功率直流快充桩的典型结构特征与部署要求。
