间歇分度用日内瓦传动机构结构设计

　　在自动化生产线的转位工位、多工位装配转盘、电影胶片拉片机构、机床转塔刀架分度单元这类需要实现周期性间歇转位的场景里，日内瓦机构是应用极为广泛的核心传动部件，它不需要复杂的电控逻辑配合，仅靠纯机械结构就能实现稳定的间歇分度输出，相比槽轮之外的棘轮、不完全齿轮等间歇机构，它的传动冲击更小、分度精度保持性更好，在中低速间歇传动场景里的可靠性优势十分突出。

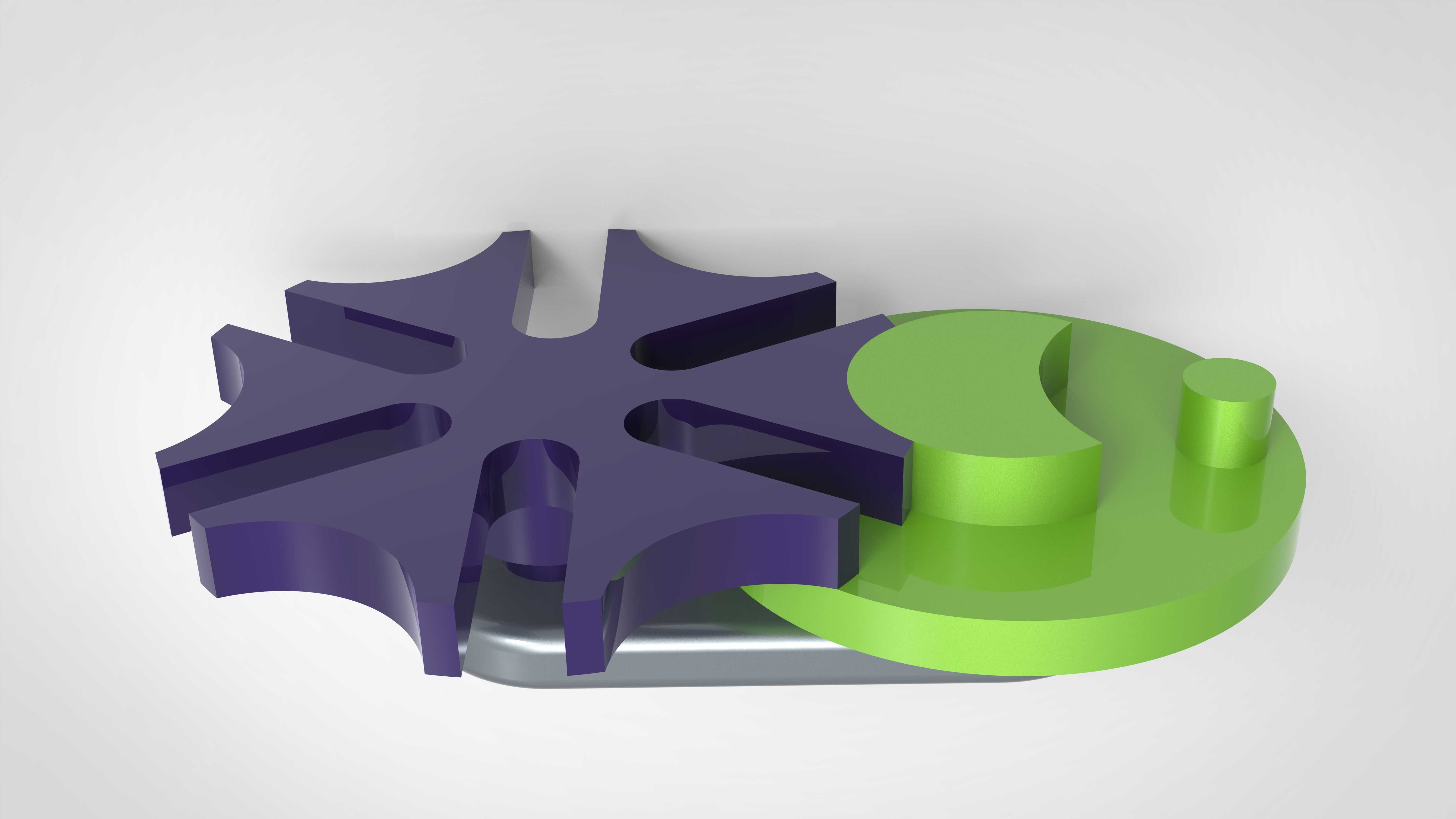

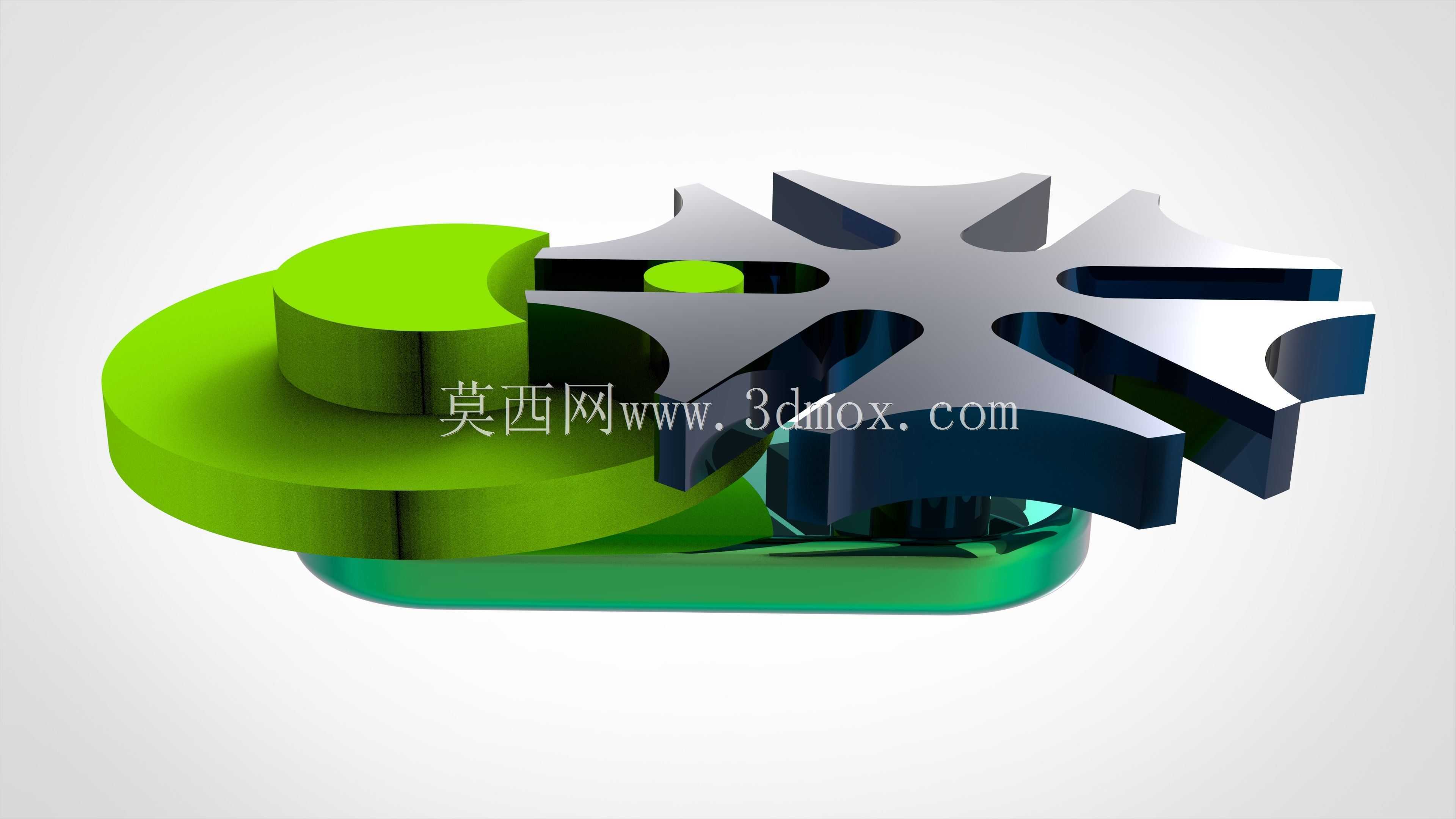

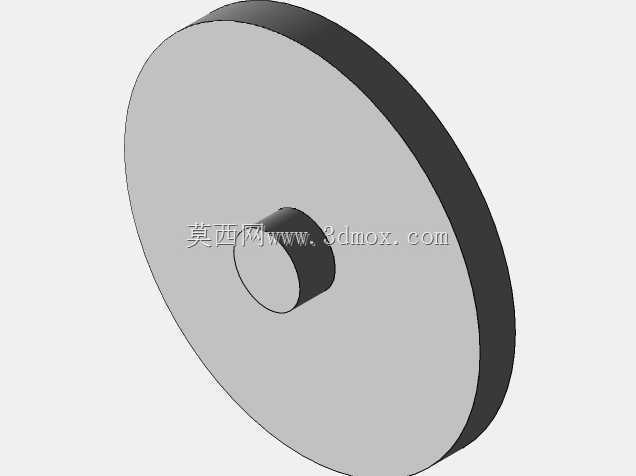

　　这套日内瓦机构采用最经典的外啮合单销驱动结构，核心组成包含带驱动销的主动拨盘、带径向槽的从动槽轮两个核心运动件，以及配套的定位锁止弧结构。主动拨盘做连续匀速回转运动时，圆柱驱动销在进入槽轮径向槽的阶段，会拨动槽轮转过固定的分度角度，当驱动销脱离径向槽后，拨盘上的锁止弧会和槽轮上的凹弧完全贴合，将槽轮锁止在固定位置，直到驱动销再次进入下一个径向槽，完成下一个分度周期的运动。这套结构的槽轮开设6条均布径向槽，对应每次分度转过60度，可适配6工位的间歇转位需求，当然在实际设计改型时，可根据工位数量调整径向槽的数量，常见的有4槽、6槽、8槽结构，分别对应90度、60度、45度的分度转角，槽数越少，单次分度的动程角越大，运动过程中的冲击也会相应提升，选型时需要结合实际工位的转位速度、负载惯量匹配对应槽数。

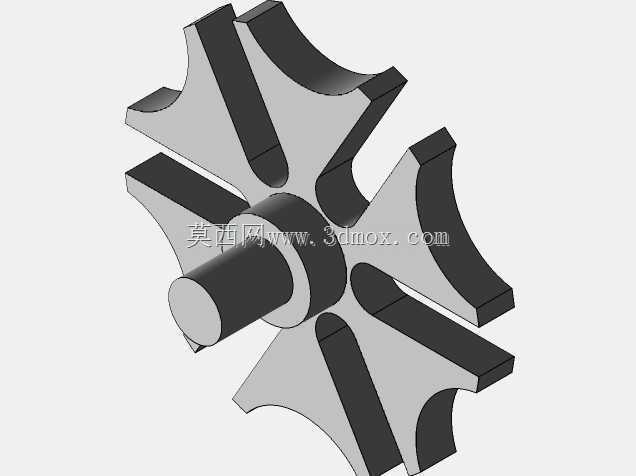

　　从结构设计的细节来看，主动拨盘上的驱动销采用圆柱销结构，和径向槽的侧壁采用间隙配合，配合间隙控制在0.02-0.05mm区间，既可以避免运动卡滞，也能减少回程间隙对分度精度的影响；锁止弧的配合面需要做较高的表面粗糙度处理，一般Ra值不高于1.6，减少锁止阶段的磨损，延长机构的使用寿命。槽轮的径向槽采用铣削加工成型，槽的末端设计有小圆角过渡，避免应力集中导致槽轮在长期交变载荷下出现裂纹，槽轮的中心和主动拨盘的中心距是整个机构安装的核心尺寸边界，这个尺寸直接决定了驱动销的回转半径、槽轮的径向槽长度，设计时需要严格保证中心距的公差，一般控制在±0.01mm以内，否则会出现驱动销卡滞或者锁止弧无法完全贴合的问题，导致分度失效。

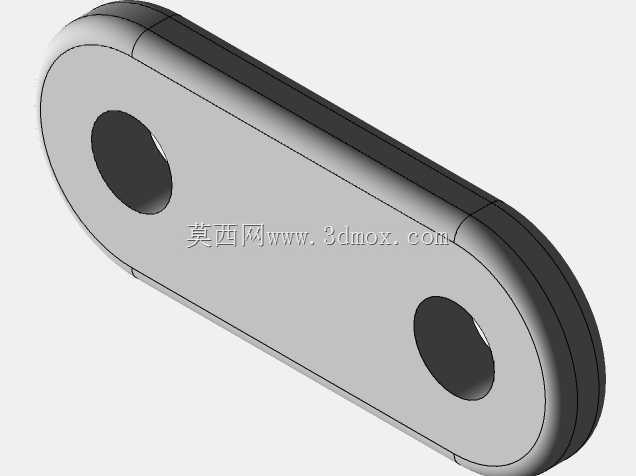

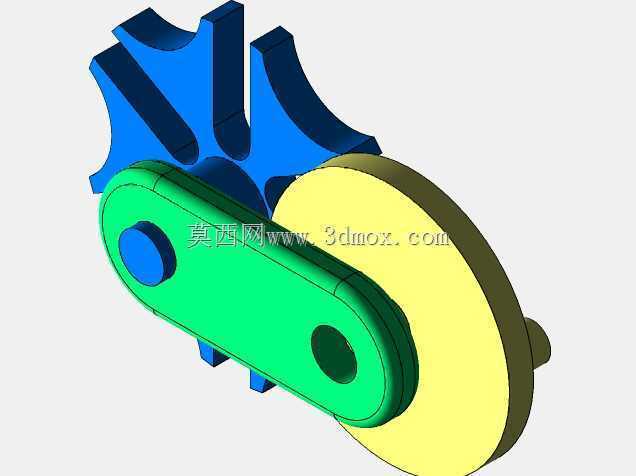

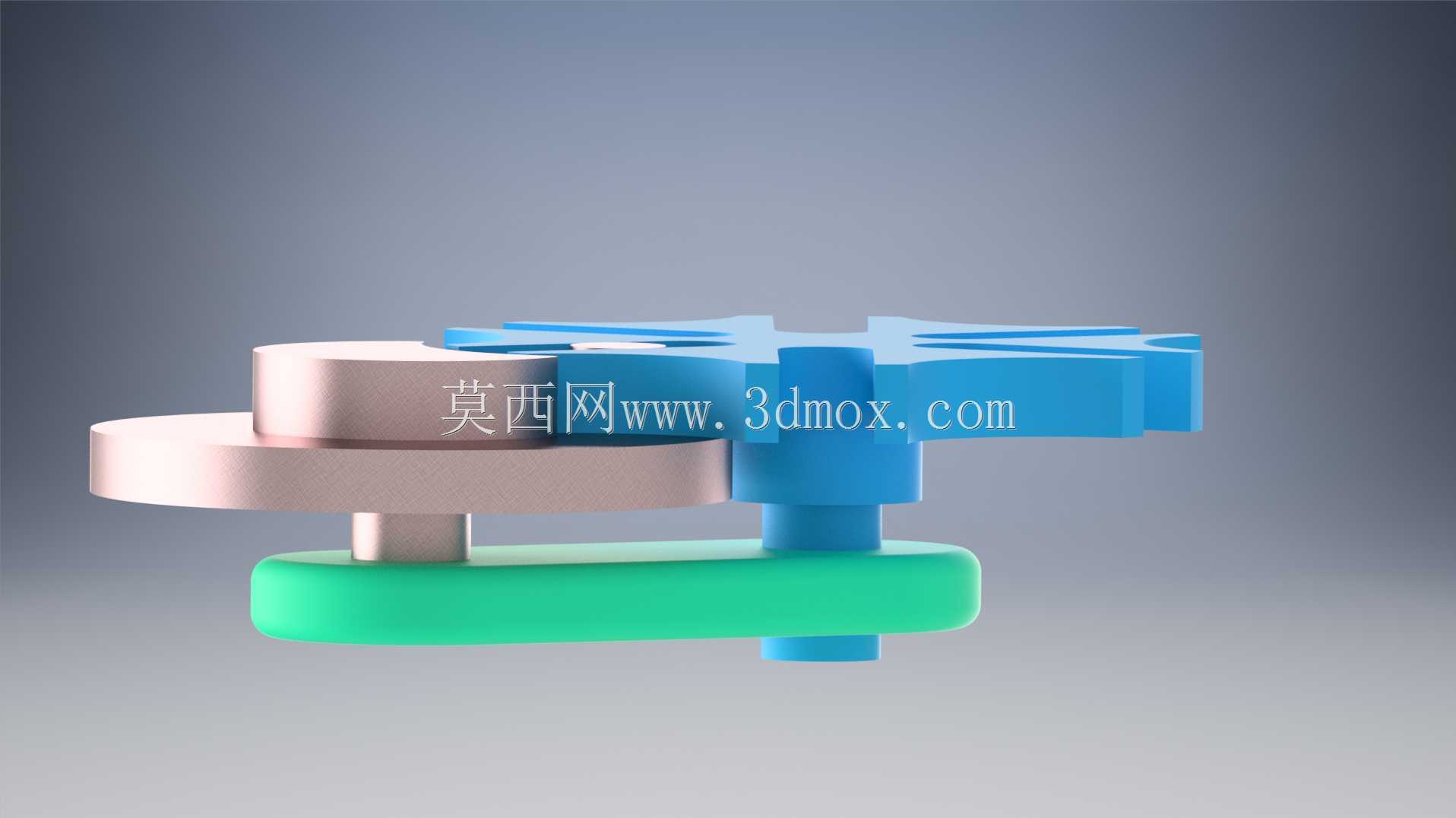

　　在实际安装布局上，这套机构的轴向尺寸十分紧凑，主动拨盘和槽轮都采用薄型盘类结构，轴向厚度可根据传递扭矩的大小调整，小负载场景下厚度可做到10-15mm，大负载转台场景下可适当加厚并增加筋板结构提升刚性。机构的输入轴和输出轴都采用平行轴布局，可通过联轴器直接和驱动电机、输出转盘连接，不需要额外的换向传动结构，安装时需要保证两个轴的平行度公差，避免出现偏载导致驱动销和径向槽的单侧磨损加剧。

　　从功能特性来看，这套日内瓦机构的运动特性十分明确，在一个运动周期内，槽轮的运动时间和静止时间的比例由主动拨盘上的驱动销数量决定，单销结构下槽轮的运动时间占比约为六分之一，其余时间都处于锁止静止状态，刚好适配多工位设备中“工位转位时间短、加工停留时间长”的工况需求；如果需要提升槽轮的运动时间占比，可在主动拨盘上对称布置多个驱动销，实现一个回转周期内槽轮多次分度，不过多销结构对拨盘的动平衡要求更高，适合转速更低的应用场景。

　　在实际应用选型时，需要重点核算槽轮输出端的负载惯量和驱动销的接触应力，因为在分度启动和停止的瞬间，机构存在一定的柔性冲击，转速越高冲击越大，所以这类机构一般适配的输入转速不超过200rpm，高速场景下需要配合缓冲结构或者选用其他间歇传动机构。另外，机构的润滑也十分关键，驱动销和径向槽的接触面、锁止弧的配合面都需要定期涂抹润滑脂，减少磨损，长期运行的工况下可在驱动销上加装滚针轴承，将滑动摩擦转为滚动摩擦，大幅提升机构的使用寿命和运行平稳性。

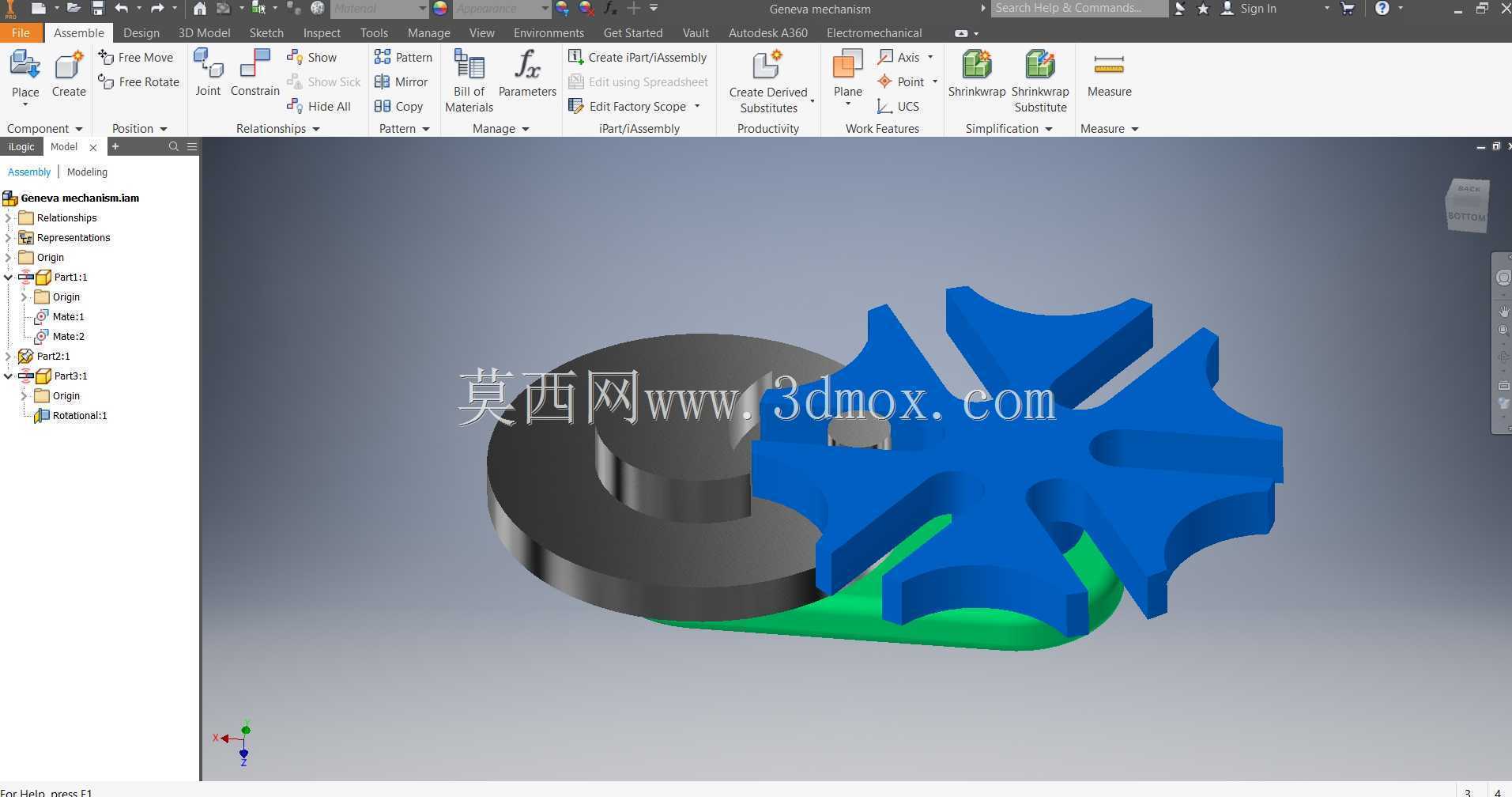

　　这套结构的设计逻辑完全围绕间歇分度的核心需求展开，没有多余的冗余结构，所有尺寸都围绕运动轨迹的干涉校验展开：驱动销的回转半径需要保证在进入和脱离径向槽时，槽轮的角速度为零，避免刚性冲击；锁止弧的起止位置需要和驱动销的进出槽位置精准对应，保证锁止和解锁动作的衔接没有间隙；槽轮的外轮廓需要和拨盘的锁止弧完全共轭，保证静止阶段槽轮不会出现窜动。在三维建模过程中，需要重点做运动仿真校验，模拟整个分度周期内的运动轨迹，检查是否存在干涉，同时核算角速度、角加速度的变化曲线，优化驱动销的直径和径向槽的宽度，将运动冲击降到最低。
