直列四缸内燃机曲柄活塞传动结构

　　这套直列四缸动力核心结构，广泛适配从紧凑型家用轿车、轻型载货车辆到城市SUV的动力总成需求，是往复式内燃机里应用覆盖率最高的构型之一。整套传动组件的核心作用，是把活塞燃烧室端接收到的燃气爆发压力，通过连杆的力矩转换，把活塞的上下直线往复运动，转化为曲轴端的连续旋转扭矩，最终向外输出动力驱动车辆行驶。

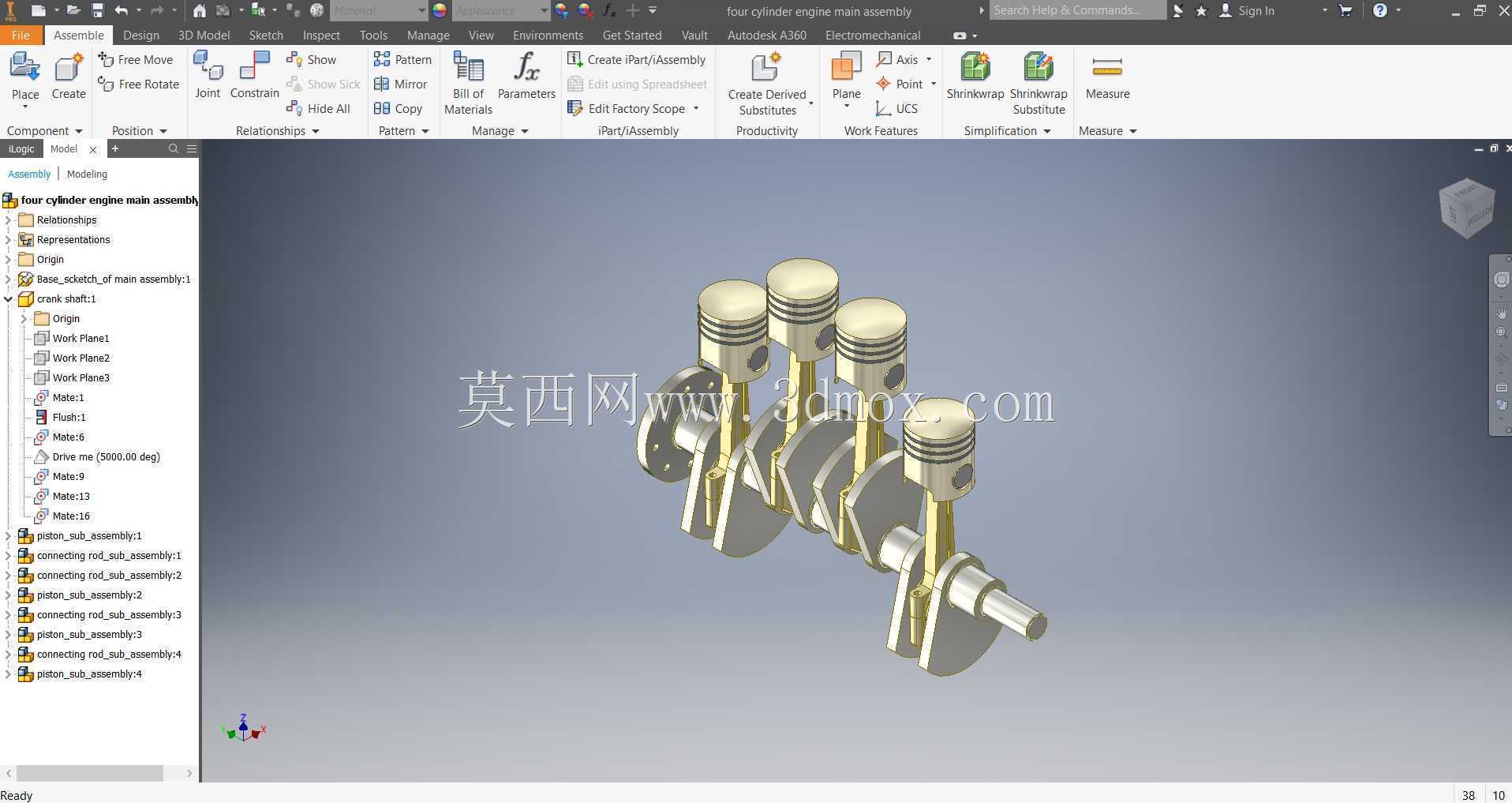

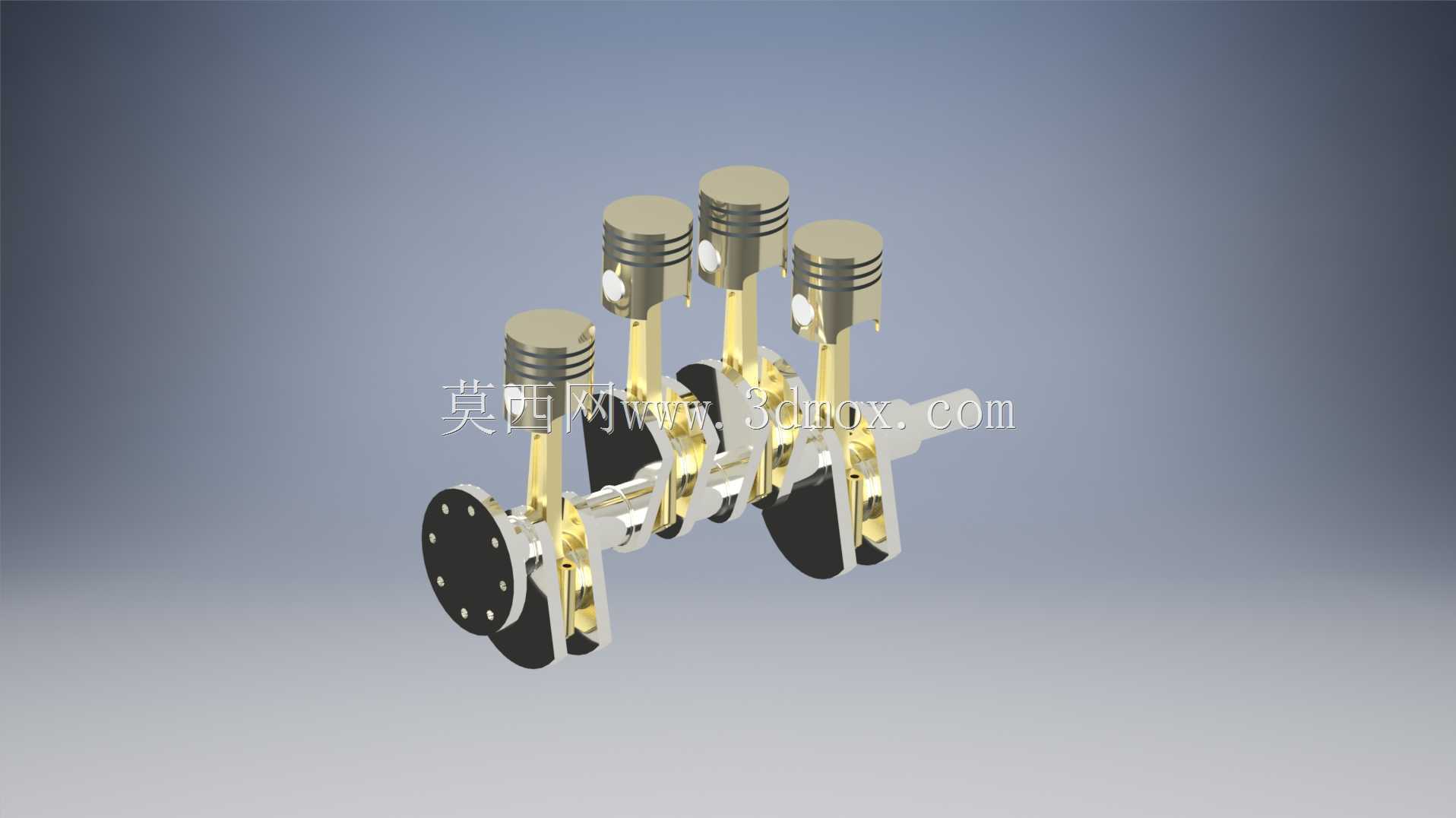

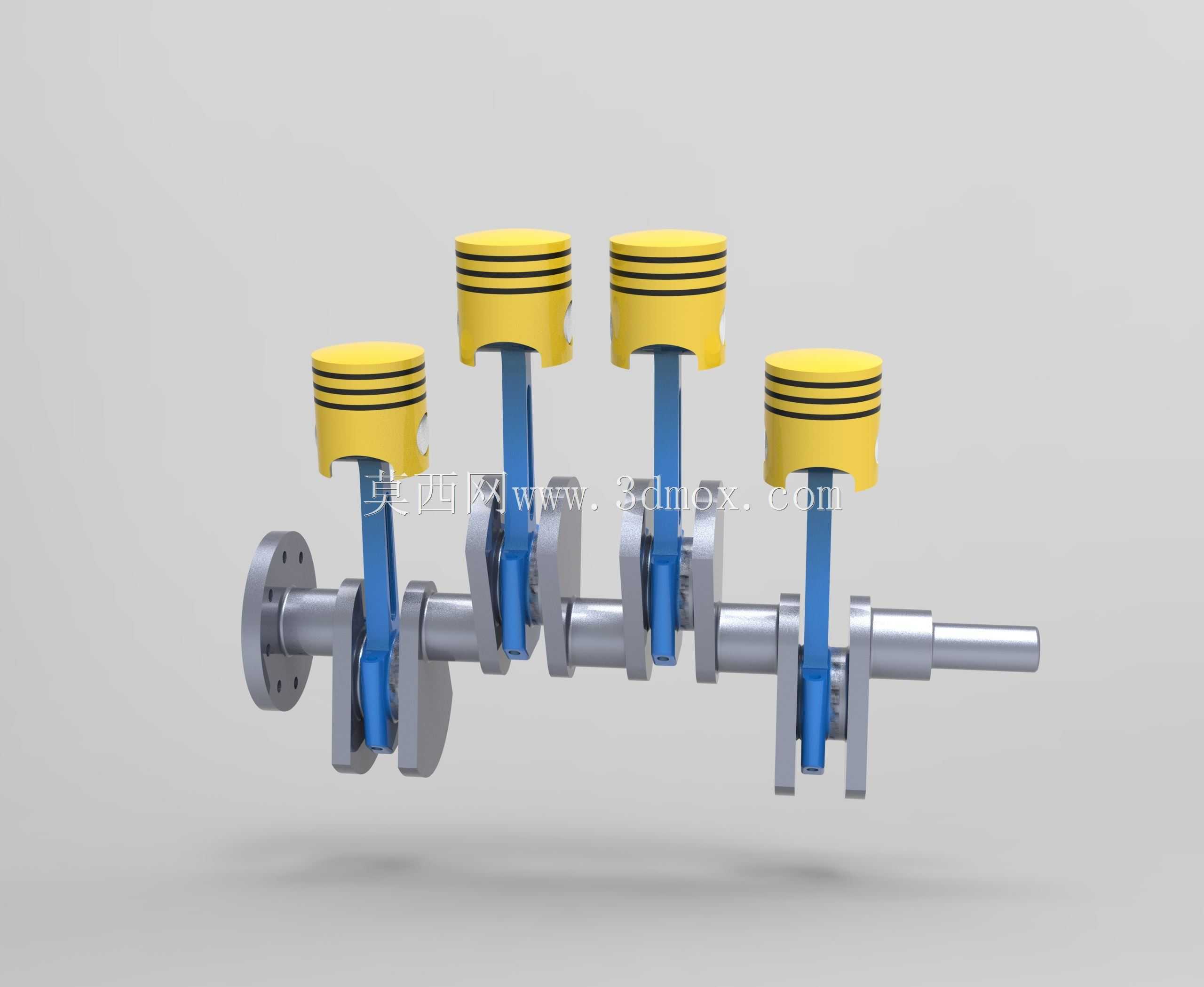

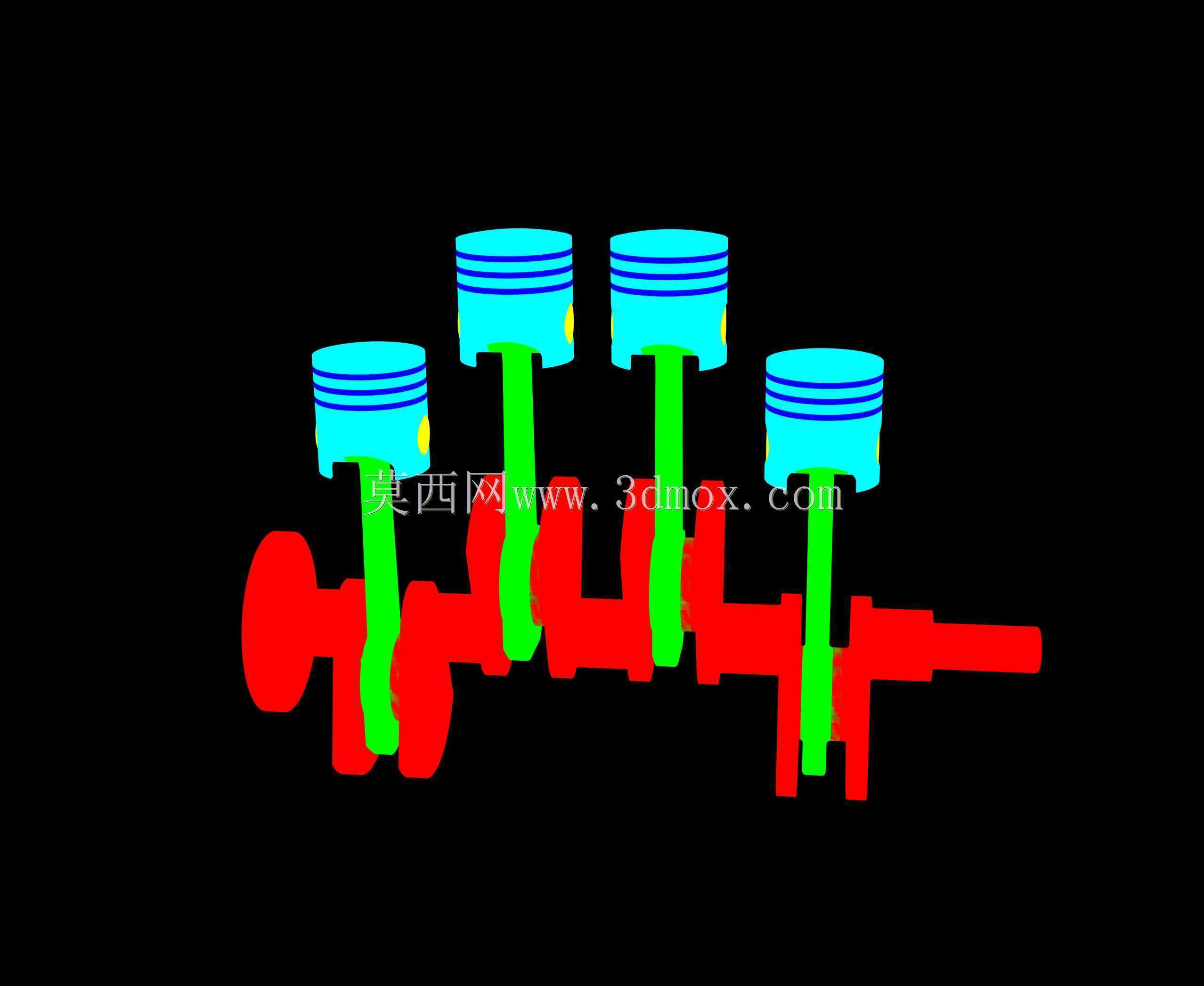

　　从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，相邻气缸的工作相位差设置为180度曲轴转角，能保证四个气缸交替做功，让曲轴端的动力输出更平顺，相比三缸结构能大幅降低一阶、二阶往复惯性力带来的整机振动，不需要额外加装体积较大的平衡轴结构就能满足乘用车的NVH设计要求，也能在有限的发动机舱横向空间里，把整机长度控制在合理范围，适配前置前驱、前置后驱等不同的整车布置方案。

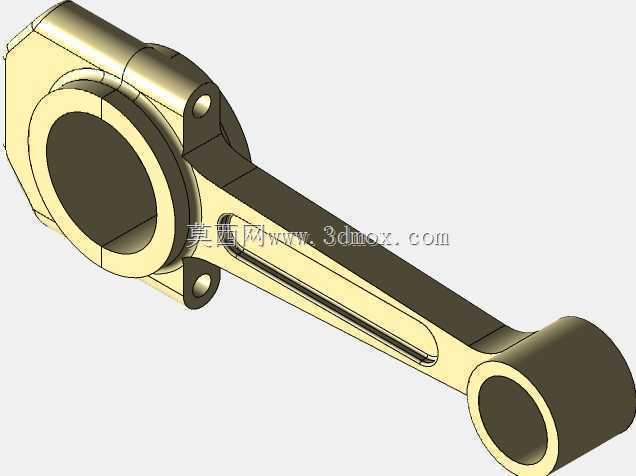

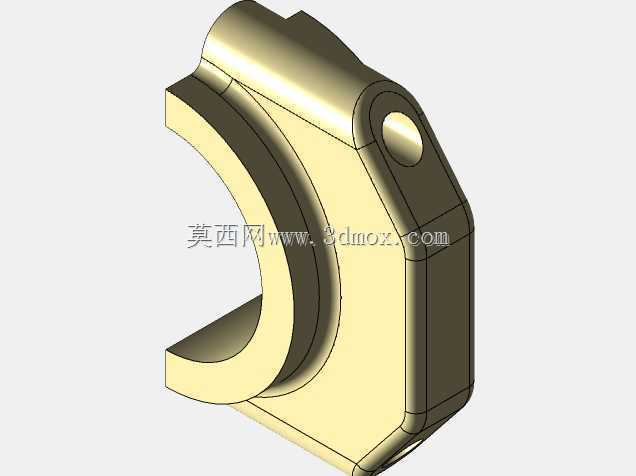

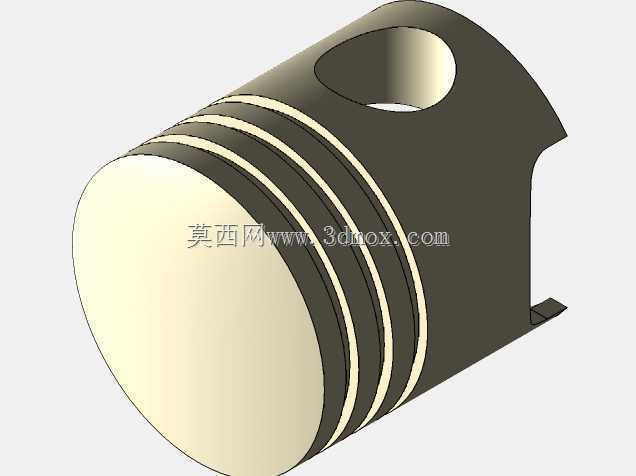

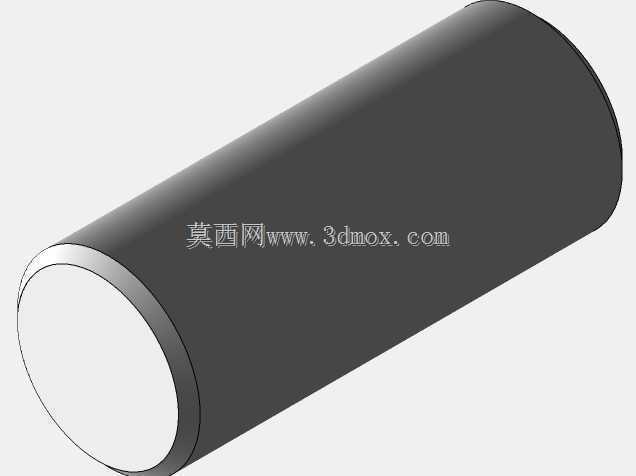

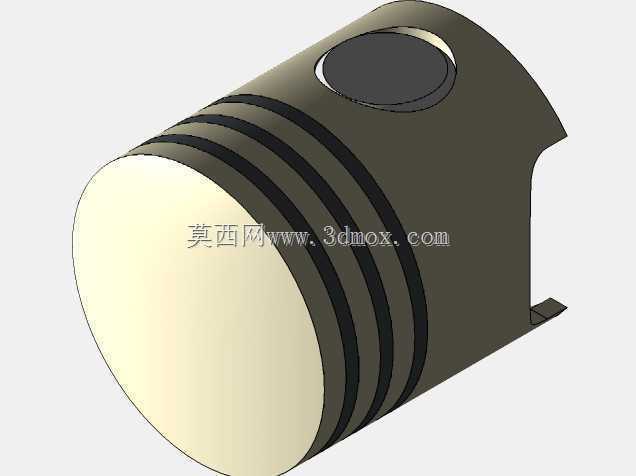

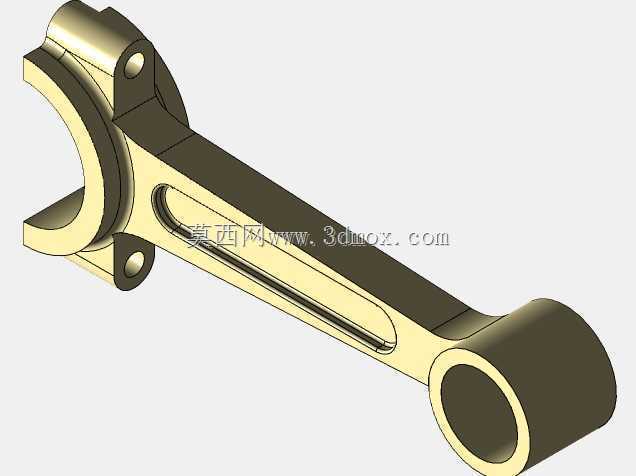

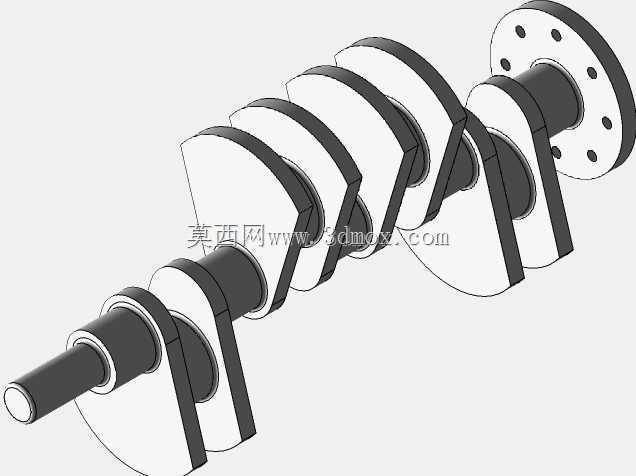

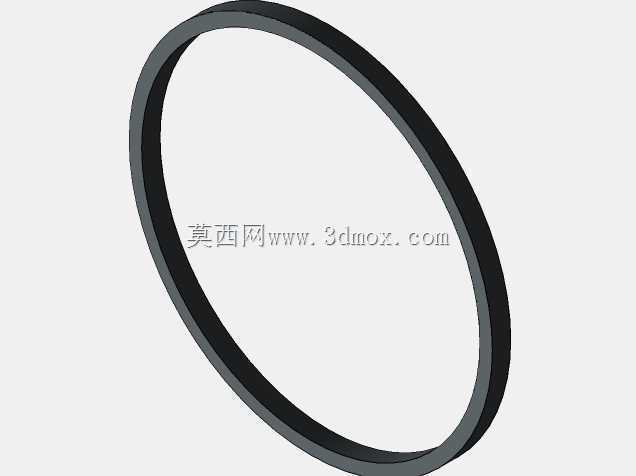

　　具体到各部件的设计细节，活塞顶部采用适配燃烧室形状的凹坑设计，环带位置预留了三道活塞环的安装槽，分别对应气环与油环的装配，保证燃烧室的密封性能同时，刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，在发动机达到工作温度后，活塞销可以在活塞销座与连杆小头衬套之间自由转动，让磨损更均匀，延长组件的使用寿命。连杆采用工字形截面设计，在保证足够的抗拉、抗弯强度的前提下，尽可能降低自身的往复运动质量，减少高转速下的惯性载荷。曲轴部分采用全支撑设计，每个连杆轴颈两侧都设置有主轴颈，通过主轴承座固定在缸体上，能承受更高的爆发压力，曲轴后端预留有飞轮安装法兰，前端设置有正时齿轮、皮带轮的安装位，用来驱动配气机构、冷却水泵、发电机等发动机附属部件。

　　在安装边界的尺寸控制上，整套曲柄连杆机构的轴向总长度适配主流1.5L-2.0L排量的直列四缸缸体尺寸，曲轴的主轴颈直径、连杆轴颈直径都按照通用乘用车发动机的尺寸规范设计，活塞的行程与缸径的比值控制在1.0-1.1的合理区间，兼顾低转速扭矩输出与高转速的动力延展性。安装时需要注意活塞的朝前标记，四个活塞的装配方向统一对准曲轴前端，避免活塞与气门发生运动干涉，连杆螺栓需要按照规定的扭矩与转角拧紧，保证连接可靠性，曲轴的轴向窜动量通过止推片控制在0.1-0.3mm的合理范围，避免工作过程中出现轴向窜动带来的异常磨损。

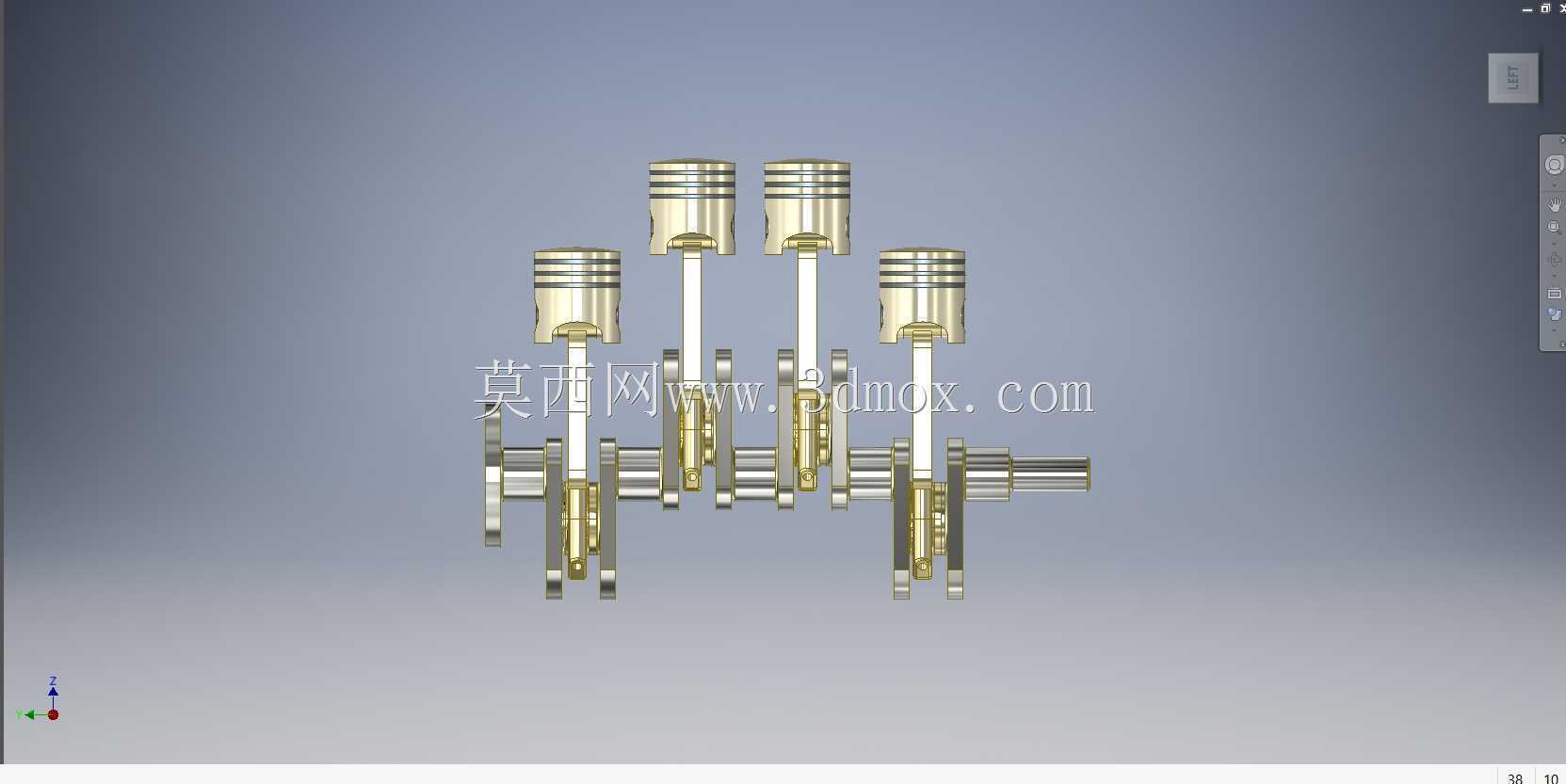

　　在实际工程应用中，这套结构的设计合理性直接决定了发动机的动力输出特性、运转平顺性与使用寿命，建模过程中需要严格核对各部件的运动间隙，包括活塞与缸壁的配合间隙、连杆大头与曲轴连杆轴颈的侧隙、曲轴主轴颈与主轴承的配合间隙，同时要做完整的运动仿真校核，确认活塞在上止点、下止点位置时，连杆与曲轴平衡块、缸体之间不存在运动干涉，活塞运动到上止点时与气门的安全间隙满足设计要求，避免实际装配后出现撞气门、拉缸等严重故障。对于结构设计从业者来说，这套模型可以清晰展示四缸发动机的动力传递路径，理解往复式内燃机的核心工作原理，也可以作为同类动力结构设计的参考基准，根据不同的排量要求、性能目标调整缸径、行程、曲柄半径等核心参数，快速衍生出适配不同车型需求的动力结构方案。
