双孔连接式夹具压紧固定件结构设计

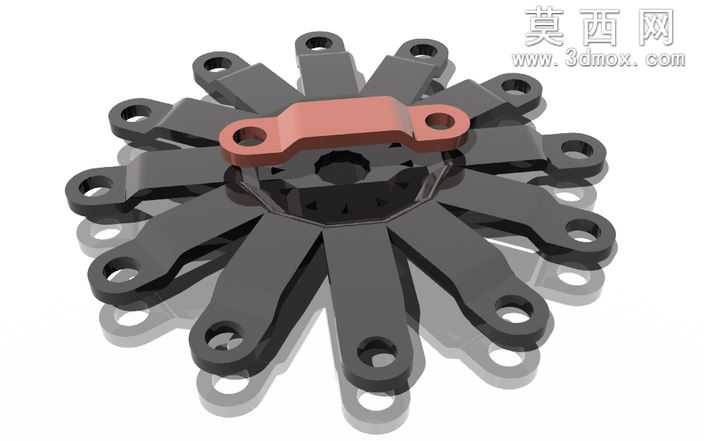

本作品为夹具配套使用的双孔压紧固定件，建模阶段采用主流三维机械设计软件完成全参数化构建，首先绘制零件对称中面的截面轮廓，通过拉伸凸台命令生成主体基础块体，随后针对两端的连接耳位做偏移拉伸处理，保证耳板与中间主体段形成平滑过渡的弯折落差，避免直角结构带来的应力集中问题。两端安装孔采用同轴心切除命令生成，孔口位置添加等半径圆角特征，既能够去除加工毛刺带来的锐边风险，也能在安装锁紧时让紧固件与零件表面贴合更紧密，减少装配错位的概率。零件所有外棱边均做了统一规格的倒角与圆角处理，还原实际五金机加工零件的工艺特征，避免三维模型出现不符合生产实际的尖锐结构。材质配置阶段选用常用的中碳钢金属材质，调整材质表面的粗糙度参数，模拟经过喷砂氧化处理的哑光金属质感，渲染时采用柔和的工业产品打光方案，主光源从斜上方45度投射，搭配辅助补光消除零件底部的死黑阴影，清晰呈现零件的弯折落差、孔位结构与过渡曲面的形态。结构设计上采用对称式布局，两个安装孔的中心距经过参数化约束，可根据不同的夹具安装间距快速调整尺寸参数，中间主体段的厚度经过力学模拟校核，保证在额定夹紧力下不会出现弯折变形，两端耳板的下沉式设计能够让紧固件锁紧后表面不突出于零件主体平面，避免与被夹紧工件产生干涉。设计思路围绕夹具压紧件的实用需求出发，摒弃多余的装饰性结构，所有特征均服务于安装便捷性、结构强度与装配兼容性，模型的所有尺寸均标注可编辑参数，可直接导出至工程图模块生成加工图纸，也可导入其他三维软件做装配干涉校验，适配不同规格的工装夹具使用场景，零件的过渡曲面均做了曲率连续处理，既保证外观的流畅性，也符合铣削加工的走刀路径要求，减少实际生产中的加工工序。
