射吸式手工气割炬三维结构设计模型

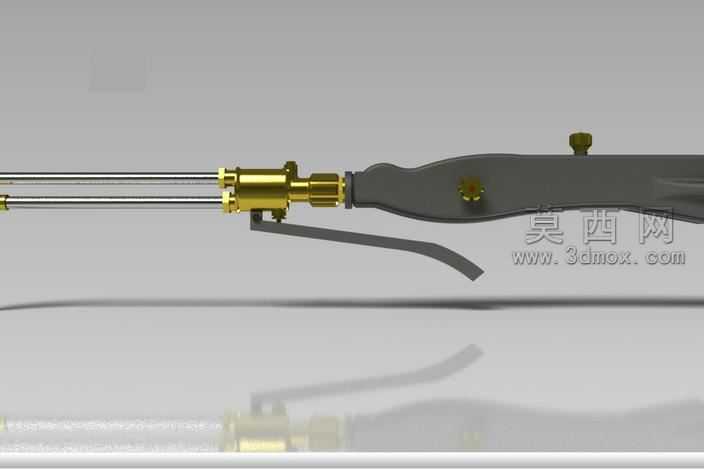

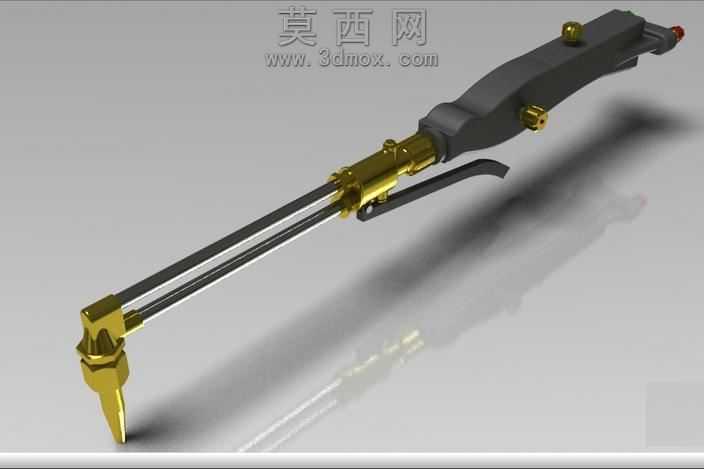

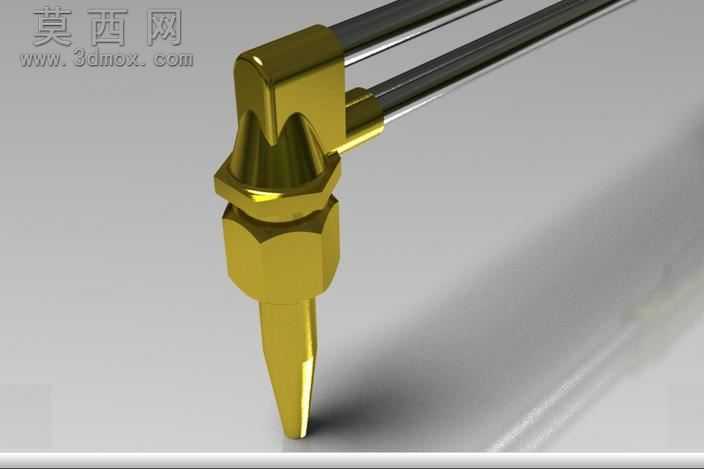

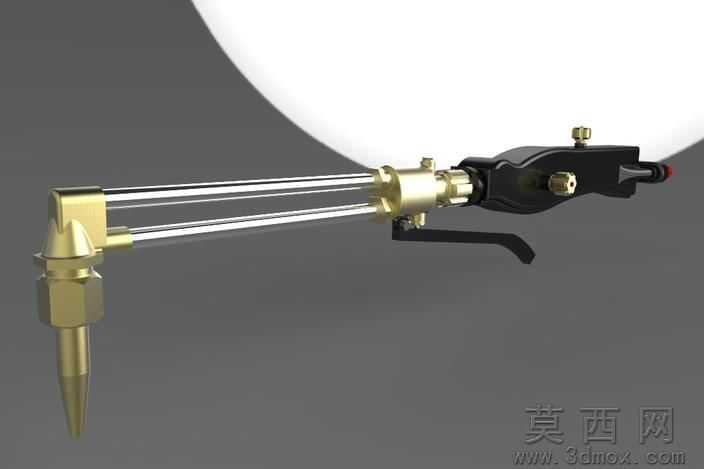

本模型为射吸式手工气割炬的三维数字化设计成果，建模过程严格遵循实物等比例还原原则，先通过基准面定位搭建整体装配骨架，依次完成割嘴、预热氧气管、切割氧气管、混合气管、主体阀体、手柄、调节阀旋钮、启闭扳机等核心零部件的独立建模，再通过同轴配合、面重合、间隙限位等装配约束完成整体组装，完整还原了气割炬的实际装配关系与运动逻辑。材质渲染阶段针对不同部件做了差异化质感处理：割嘴、管路接头、调节阀体等金属切削加工部件采用抛光黄铜材质，调整金属粗糙度参数模拟铜件加工后的温润金属光泽，还原铜材耐磨、导热性佳的材质特性；手柄部位采用哑光黑色电木材质，添加细微的磨砂纹理与低反光属性，匹配绝缘隔热的实际使用属性；金属管路部分采用亮面镀铬钢材材质，强化金属冷硬质感与反光效果，区分不同功能部件的材质差异；调节旋钮、扳机等操作件添加细微的防滑纹理，提升模型的真实感与细节表现力。结构设计上完整还原了射吸式割炬的核心工作逻辑：预热氧气与可燃气体在混合腔内部按比例预混后从割嘴环形孔喷出形成预热火焰，高压切割氧气从割嘴中心孔喷出完成金属切割作业，各调节阀的旋钮位置、扳机的按压行程均按照实际操作逻辑做了可动限位设计，可直观演示气割炬的操作流程与气路走向。建模过程中对管路的弯折弧度、阀体的内部流道衔接、各接头的密封配合面都做了精细化处理，避免出现结构干涉、穿模等问题，既可以作为焊割工具类产品的结构演示素材，也可用于五金工具类产品的数字化展示、教学演示场景，帮助使用者直观理解手工气割炬的构造原理与操作逻辑。
