汽车挡风玻璃雨刮驱动机构三维设计

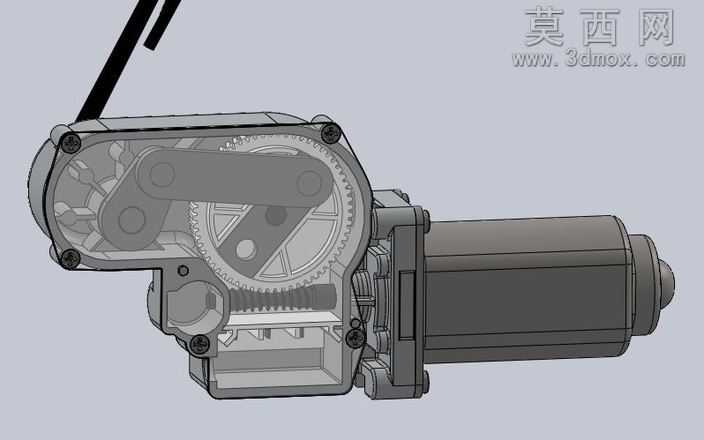

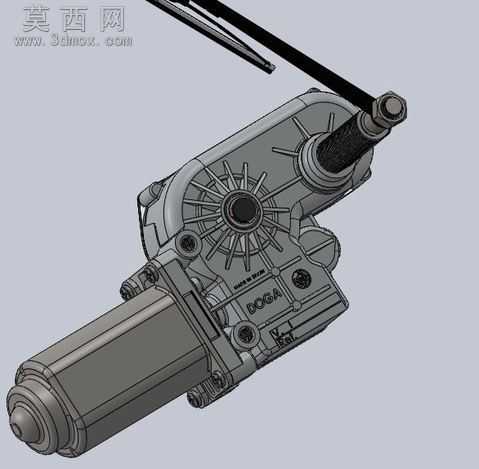

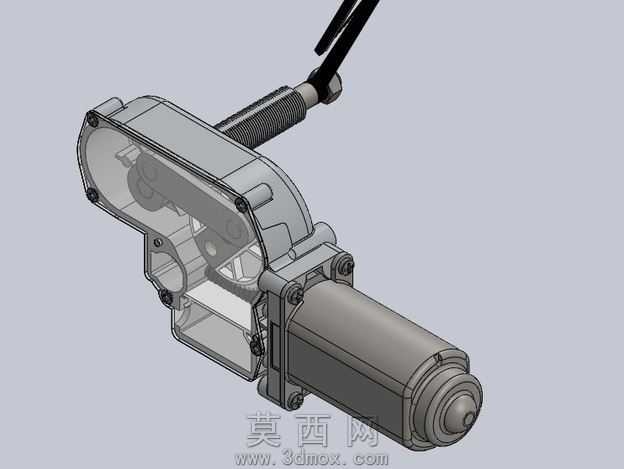

本作品为汽车挡风玻璃雨刮器驱动机构的三维建模设计，采用SolidWorks完成全参数化建模，完整还原了雨刮动力总成的全部结构细节。建模过程中首先对雨刮电机本体进行结构拆解，按照直流驱动电机的真实尺寸比例，构建了电机外壳、定子腔体、电枢输出端的基础实体，对外壳表面的散热筋、安装定位孔、品牌标识区域都做了精细化的曲面处理，还原了压铸壳体的真实质感。传动减速部分采用蜗轮蜗杆与齿轮组结合的结构设计，精准还原了多级减速齿轮的齿形参数、啮合间隙，对齿轮辐条的放射状结构、中心轴孔、定位销位都做了严格的尺寸匹配，保证虚拟装配状态下传动路径无干涉。输出摇臂部分按照雨刮往复运动的行程要求，设计了曲柄连杆联动结构，对输出轴的密封结构、摇臂连接的球头铰点、雨刮臂安装位的固定螺纹都做了细节还原，能够直观展示旋转运动转化为雨刮往复摆动的运动逻辑。渲染阶段采用金属哑光材质模拟减速箱壳体的铸铝质感，对电机外壳的磨砂漆面、输出轴的抛光金属质感、密封胶圈的橡胶材质分别赋予对应的材质参数，调整环境光与反射效果，让整体模型呈现出接近真实工业产品的视觉效果。设计过程中充分考虑了雨刮机构的实际工况，对各部件的装配公差、运动行程做了模拟验证，确保各运动部件在往复摆动过程中不会出现结构碰撞，同时还原了机构上的安装固定点，能够直观展示该总成在汽车前围板上的安装方式。模型完整包含了从动力输入到雨刮臂输出的全部零部件，既可以用于雨刮工作原理的演示教学，也可以作为汽车附件设计的参考原型，清晰展现了小型减速驱动机构在汽车配件领域的典型结构设计思路，通过三维建模的方式将传统雨刮驱动总成的内部结构、传动逻辑直观呈现，避免了二维图纸难以展示空间装配关系的问题。
