线圈式多向缓冲防震安装支座结构

　　这款防震支座主要面向对振动隔离有明确要求的电气设备安装场景，尤其适配交流稳压器这类对安装稳定性、振动耐受度有较高要求的变压类电气设备，在设备运行产生持续微幅振动、或是外部环境存在传导振动的工况下，能够有效切断振动传递路径，避免内部精密绕组、接线端子受长期振动影响出现松脱、位移或是绝缘层磨损问题。从实际使用场景来看，这类防震支座既可以用在工业车间内的落地式电气柜安装位，抵消周边冲压、切削设备传递过来的地面振动，也可以适配车载、机载移动场景下的电气设备固定，缓冲行进过程中的颠簸冲击，相比传统单方向橡胶减震垫，它的多向缓冲能力更适配复杂振动工况。

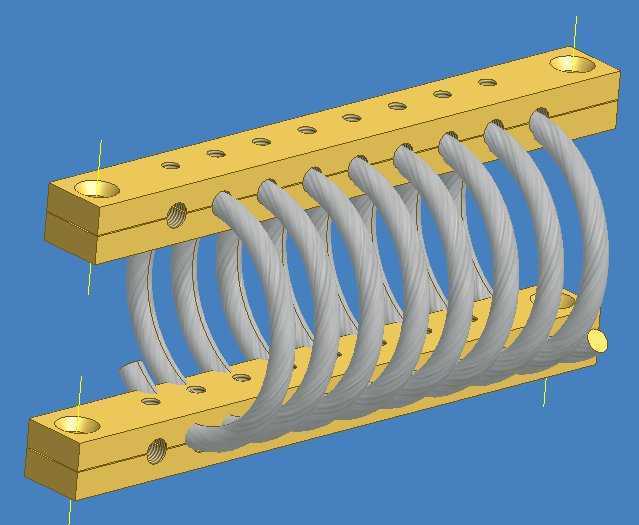

　　结构设计上，上下两块平行设置的金属安装板作为核心承载基体，两块板上都预留了规律排布的沉头安装孔，孔位间距按照常规电气设备的底部安装脚尺寸做了适配，安装时可以直接通过螺栓穿过沉孔将上板与设备底部锁紧，下板与安装基础面固定，沉孔设计能够保证螺栓头完全没入板件平面，不会出现凸起干涉设备安装平面的问题。板件侧面还预留了横向的螺纹孔，可根据安装需求加装侧向限位挡块或是接地端子，适配不同场景的安装附加要求。两块安装板之间的弹性缓冲单元采用多股钢丝缠绕成型的螺旋线圈结构，相比普通实心金属弹簧，这种多股钢丝绞合的线圈在承载时，钢丝之间的微动摩擦能够快速耗散振动能量，不会出现普通弹簧受压后反复余振的问题，同时螺旋排布的结构让缓冲单元在垂直方向具备足够的压缩行程，在水平方向也能提供一定幅度的剪切变形余量，可同时吸收垂直方向的冲击载荷与水平方向的摆动载荷，避免单方向减震的局限性。

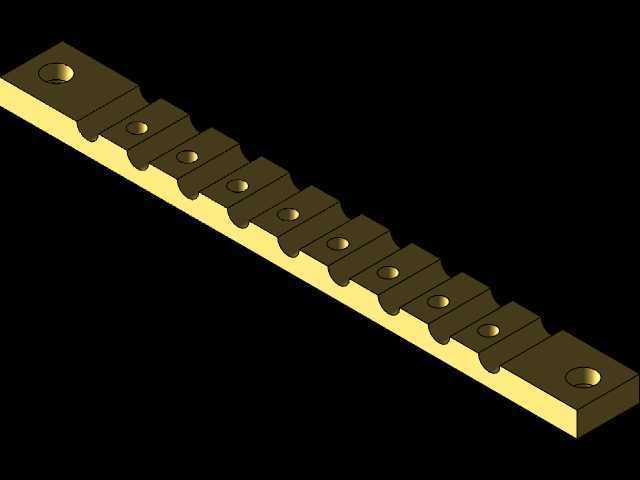

　　安装边界方面，上下安装板的厚度控制在保证结构强度的前提下尽可能压缩整体高度，不会过多抬升设备的安装重心，避免设备固定后重心过高带来的倾覆风险；螺旋线圈的外径与安装板宽度做了匹配，整体横向尺寸不会超出设备底部的安装轮廓，不需要额外扩大安装基础的开孔范围，替换原有刚性安装座时不需要对原有安装位做二次改造。线圈与上下安装板的连接位置做了嵌入式固定，线圈端部完全嵌入板件的预留槽内，不会在长期往复变形后出现连接端松脱、线圈错位的问题，整体结构没有额外的易损橡胶件，在高低温、油污、粉尘的工业环境下也能保持稳定的缓冲性能，不会出现橡胶老化开裂、弹性失效的问题。

　　从选型适配角度来说，这款防震座的承载能力可以通过调整线圈的钢丝股数、螺旋圈数以及弹簧刚度来匹配不同重量的设备，安装孔的孔距也可以根据目标设备的安装脚尺寸做参数调整，建模时已经将安装孔位、线圈螺旋路径、板件安装槽都做了参数化关联，调整尺寸时不需要重新绘制整体结构，只需要修改对应参数就能快速生成适配不同型号设备的防震支座版本，对于结构设计人员来说，可以直接在此模型基础上调整参数适配自身项目的安装需求，省去从零开始建模的重复工作。实际装配时需要注意，上下安装板的平行度公差需要控制在合理范围内，避免线圈出现偏载导致局部应力过大，固定螺栓的锁紧力矩要均匀，保证板件受力均匀，让所有线圈单元都能同步承担载荷，发挥最优的隔振缓冲效果。
