激光切割机配套导向滚轮结构设计

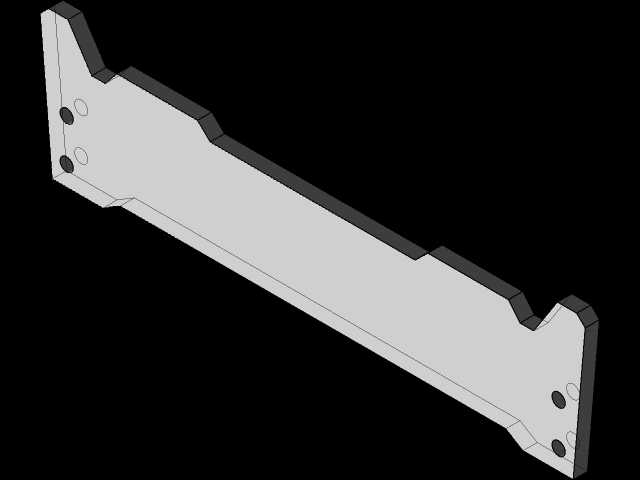

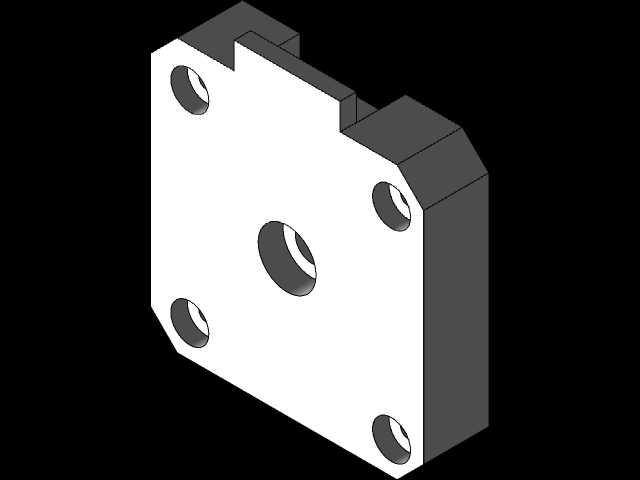

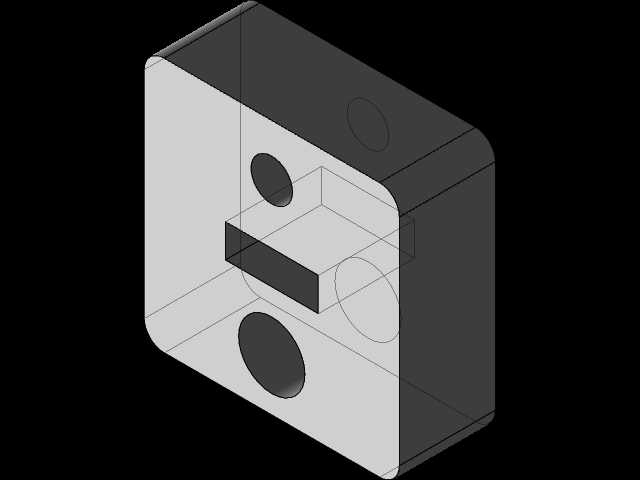

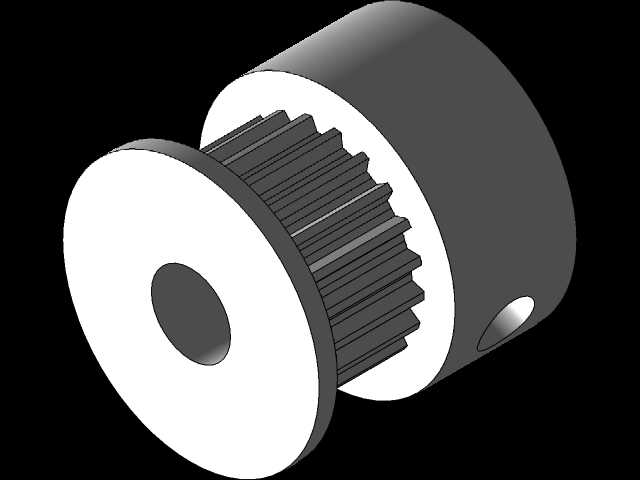

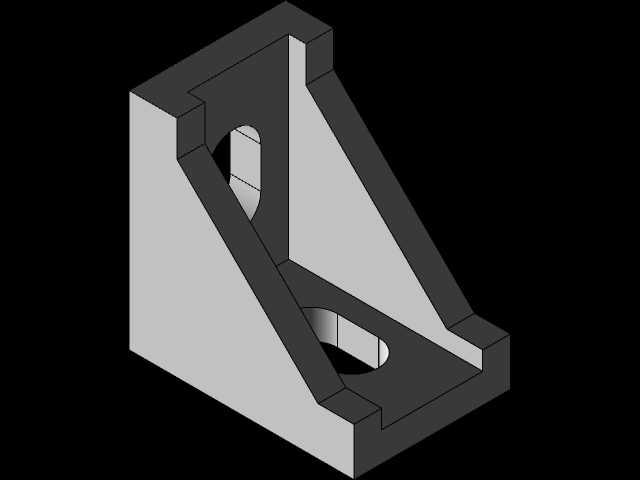

　　在数控激光切割设备的运动系统设计中，导向滚轮是承担横梁、切割头滑座平稳移动的核心承载零件，其结构合理性直接决定切割过程中运动副的运行精度与抗偏载能力。本次设计的轮体结构针对中小功率国产激光切割机的龙门移动工况开发，适配车间常规加工环境下的连续作业需求，可覆盖常规金属板材切割过程中X、Y轴方向的直线往复运动导向场景，也可拓展用于小型自动化输送线、广告雕刻设备的移动副承载场景。

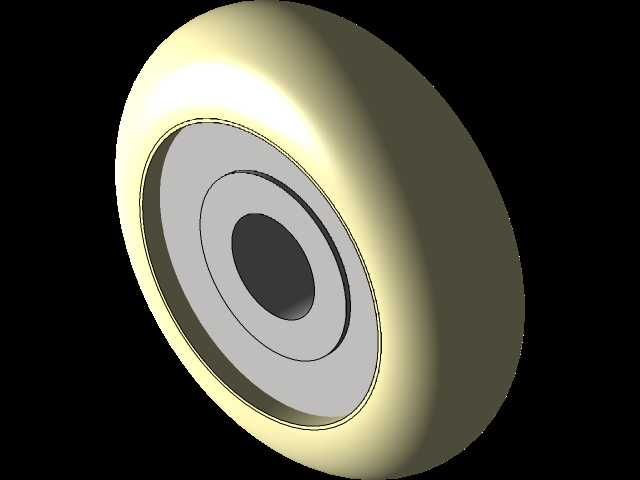

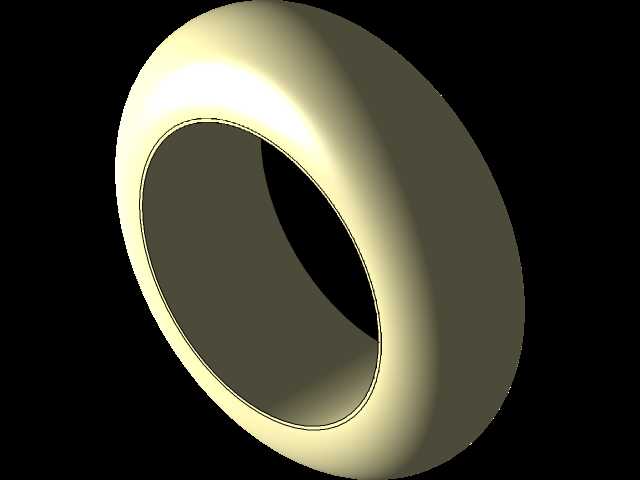

　　从结构设计逻辑来看，轮体采用三层复合式结构，外层为高耐磨聚氨酯包覆层，邵氏硬度控制在85A-90A区间，既能够保证与导轨接触时具备足够的摩擦力，避免高速启停过程中出现打滑偏移，又可以吸收运动过程中的微小振动，减少切割头在高速走位时的震颤，保障切割断面的光洁度；中间层为高强度铝合金基体，采用一体车削成型工艺，在保证整体结构强度的前提下尽可能降低轮体自重，减少运动副的惯量负载，提升伺服系统的响应速度；中心位置设置标准深沟球轴承安装位，轴承位的公差配合选用H7/k6过渡配合，既能够保证轴承外圈与轮体的紧密贴合，避免长期运行后出现外圈跑圈的磨损问题，又方便后期维护时的轴承拆卸更换。

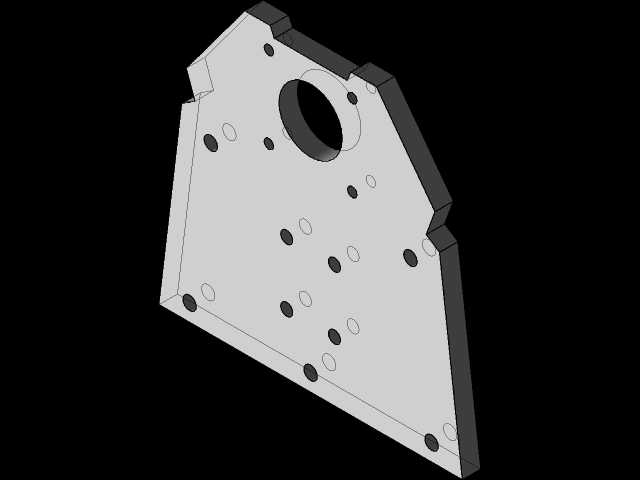

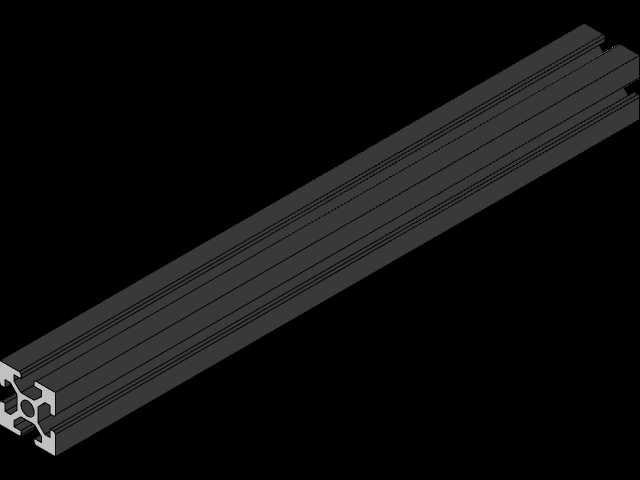

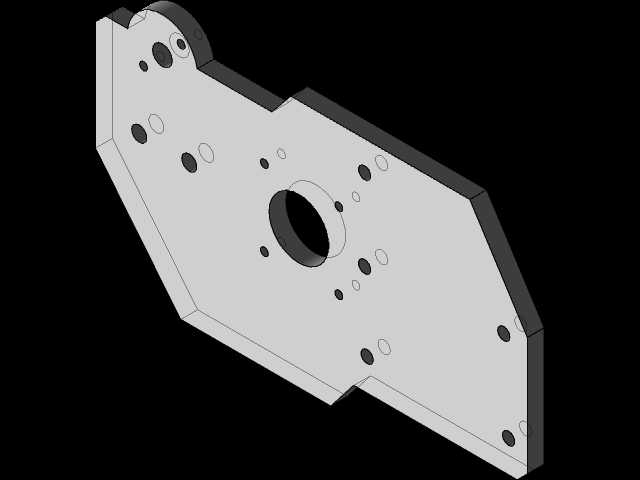

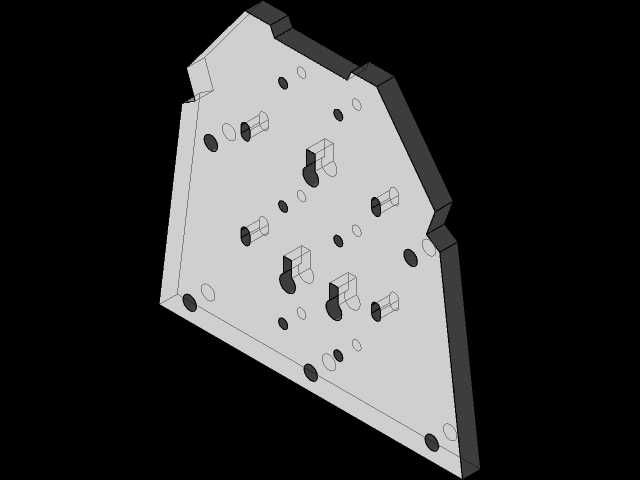

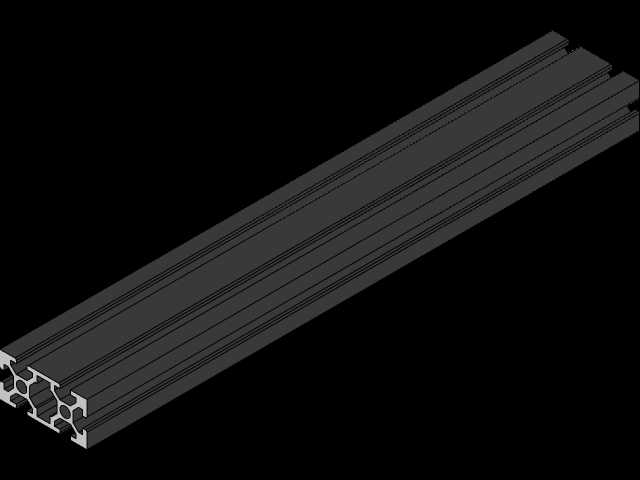

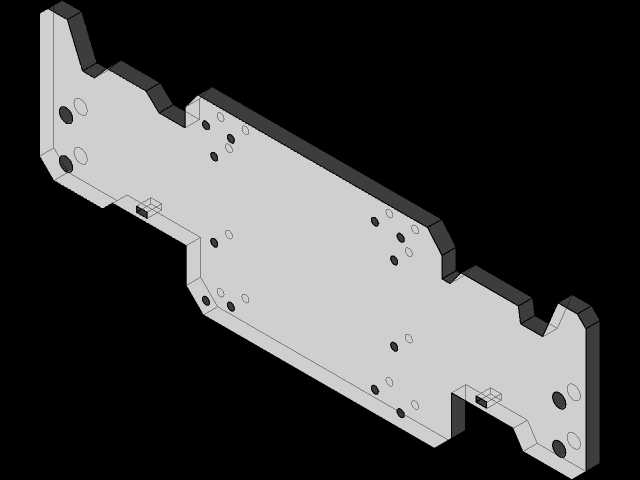

　　轮体的安装边界经过反复校核，中心轴承内孔适配常规10mm直径的安装销轴，轮体整体外径控制在62mm，包覆层厚度为8mm，总宽度为22mm，安装时轮体两侧与安装座的预留间隙控制在0.5mm-1mm之间，既可以避免运行过程中轮体与安装座发生摩擦剐蹭，又能够预留足够的热膨胀空间，适配长时间连续运行后聚氨酯层的微量形变。在实际应用场景中，该类滚轮通常与硬质阳极氧化处理的铝合金圆轨配套使用，单组滑座配置4个滚轮呈V型对称布置，可同时承受径向载荷与一定的轴向倾覆力矩，当切割头在板材边缘进行大角度斜切作业时，轮体结构能够均匀分散偏载作用力，避免局部应力集中导致的轮体过早磨损。

　　设计过程中针对轮体的受力情况做了简化力学仿真，当单轮承受15kg径向载荷时，聚氨酯层的最大接触应力小于材料的许用接触应力，铝合金基体的最大形变仅为0.002mm，完全满足激光切割设备0.02mm级别的运动精度要求。不同于常规的钢制滚轮结构，该复合轮体在运行时无需额外添加润滑油即可实现静音运行，能够减少车间作业环境的噪音污染，同时聚氨酯材质不会对导轨表面造成硬划伤，可有效延长导轨的使用寿命，降低设备的日常维护成本。轮体的包覆层与铝合金基体之间采用特殊的粘接工艺处理，经过1000小时连续跑合测试后，包覆层与基体之间无脱层、开裂现象，能够适配车间0-45℃的常规工作环境温度，不会因温度变化出现粘接失效问题。在三维建模过程中，轮体的各部分倒角、退刀槽均按照实际机加工工艺要求设置，聚氨酯包覆层的脱模斜度控制在1°，方便后续开模批量生产，轴承安装位的卡簧槽尺寸符合国标紧固件设计规范，可直接选用标准孔用卡簧实现轴承的轴向定位，无需额外设计定制限位零件。
