内燃机用铝合金活塞结构三维设计

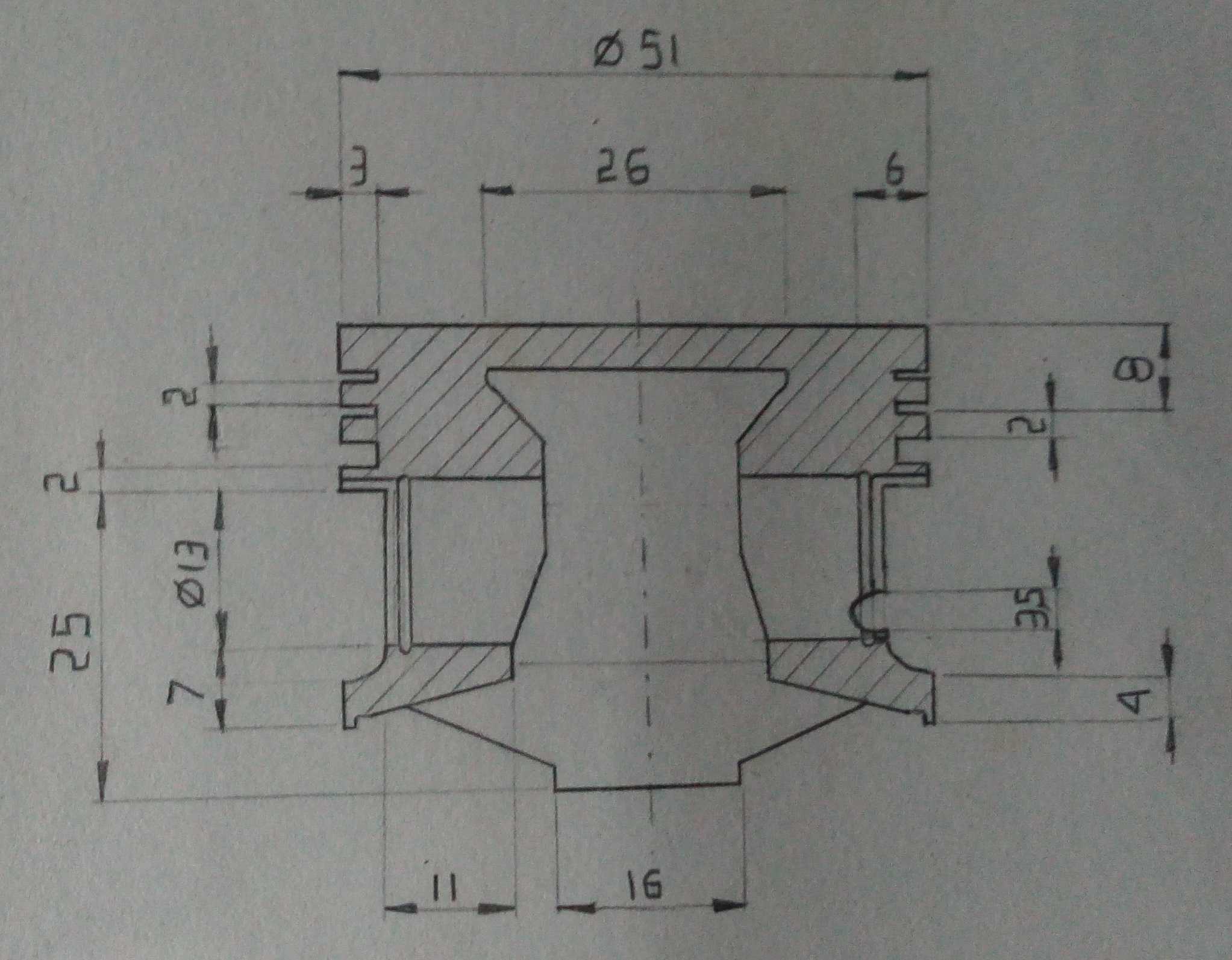

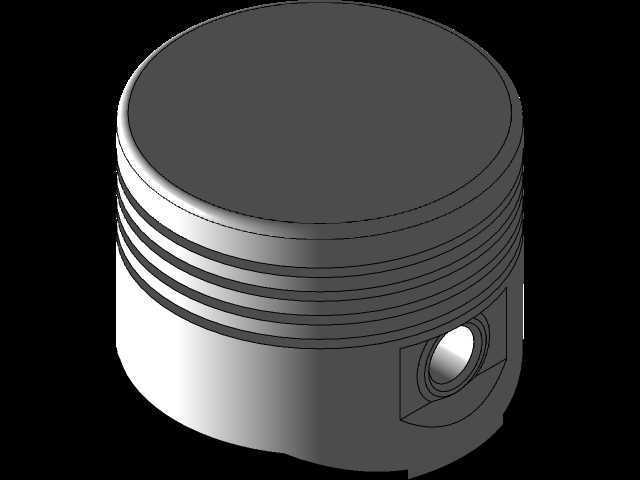

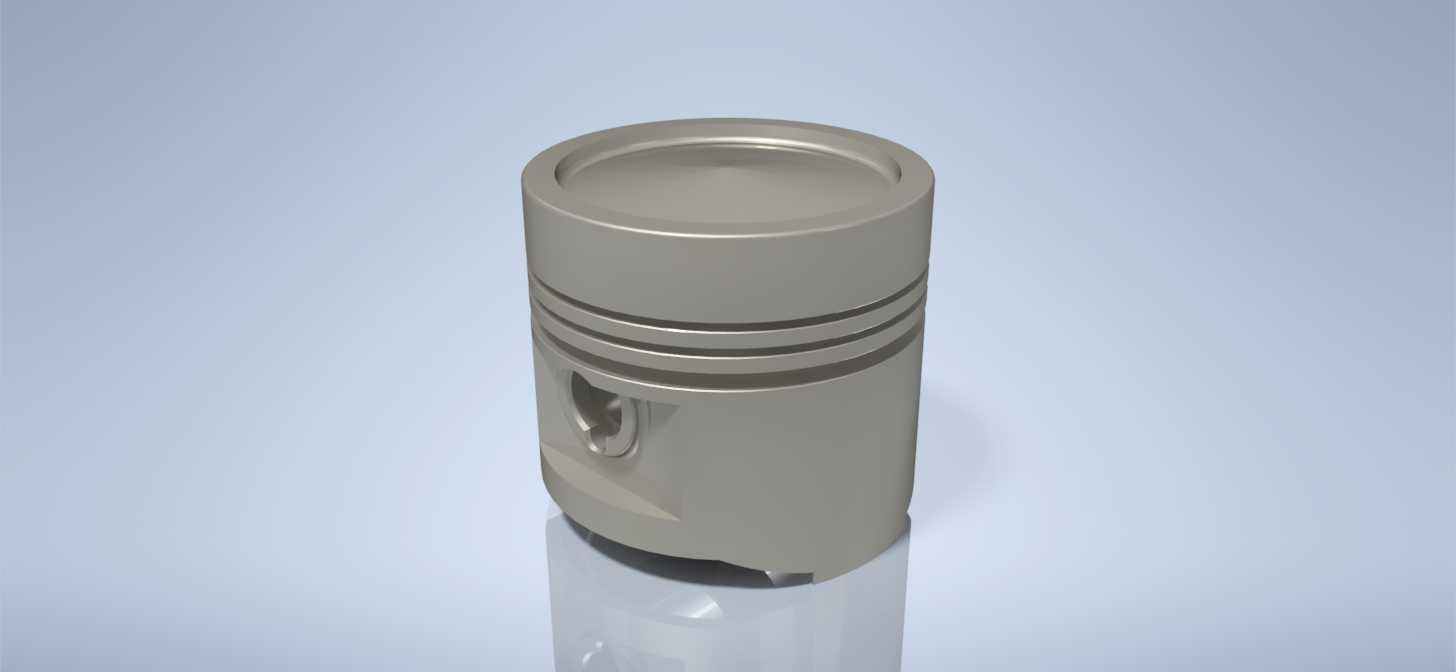

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧做功、完成能量转换的关键零件，其结构设计的合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款活塞的整体结构采用典型的筒形设计，顶部为平整的燃烧室承接面，可根据不同机型的燃烧组织需求调整凹坑深度与气门避让槽位置，当前展示的平顶结构适配多数自然吸气小排量内燃机的压缩比设计要求，顶面边缘做了微小的倒角处理，避免高温工况下边缘应力集中产生的热疲劳裂纹。

　　活塞头部设置了三道环槽，上方两道为气环安装位，下方一道为油环安装位，环槽的宽度与深度严格匹配对应规格的活塞环尺寸，气环槽的侧壁平面度控制在微米级，保证气环装入后能与缸壁形成均匀的密封面，阻断燃烧室高压燃气向下窜入曲轴箱的路径；油环槽内侧均匀分布有回油孔，可将油环从缸壁上刮下的多余润滑油导回曲轴箱，避免机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。环槽区域的壁厚经过热变形校核，在发动机满负荷运行时，头部温度可达300摄氏度以上，壁厚设计既保证足够的结构强度承受燃气爆发压力，又预留了合理的热膨胀余量，避免高温下活塞头部膨胀卡滞在气缸内。

　　活塞销座位于裙部上方两侧，采用对称式布置，销孔内部加工有高精度的圆柱面，与活塞销采用过渡配合设计，销座外侧设置有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁造成拉缸故障。销座与活塞头部的过渡区域做了大圆角过渡处理，分散活塞做功时销座承受的交变冲击载荷，避免应力集中导致的销座开裂问题。裙部作为活塞在气缸内的导向支撑结构，外形采用中凸变椭圆设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下裙部受热膨胀后会趋近正圆形，保证与气缸壁的配合间隙均匀；裙部轴向轮廓为中间微凸的桶形，可在活塞往复换向时形成楔形油膜，降低裙部与缸壁的摩擦阻力，同时减少换向时的敲击噪声。裙部下端做了缺口设计，为曲轴平衡块预留运动避让空间，避免活塞运行到下止点时与曲轴运动部件发生干涉。

　　从安装边界来看，这款活塞的外径尺寸适配常规小排量内燃机的气缸内径，整体高度满足对应机型的压缩比与行程设计要求，活塞销孔的中心高度经过严格计算，保证活塞在上止点时的余隙高度符合设计值，不会出现气门碰撞活塞顶的故障。在实际应用场景中，这类活塞广泛应用于小型通用汽油机、摩托车发动机以及小型柴油机组中，除了内燃机领域，其结构设计逻辑也可迁移到往复式压缩机、柱塞泵等需要往复密封做功的设备中，根据不同工况的压力、温度要求调整材质与局部结构即可适配。

　　设计过程中需要重点考量的是活塞的热负荷与机械负荷耦合问题，顶部直接接触高温燃气，热量需要通过活塞环传递到气缸壁再散出，因此环槽区域的热流路径设计要尽量顺畅，减少热阻；同时活塞在往复运动中承受最高可达数吨的燃气爆发压力，以及每秒数十次的交变惯性力，整体结构的刚度分配要合理，头部保证足够强度承受气压，裙部保证适当的弹性适配缸壁变形，销座区域要强化抗冲击能力。另外活塞的重量控制也十分关键，同组活塞的重量差需要控制在克级范围内，避免曲轴运转时出现不平衡振动，因此建模过程中需要对活塞各部分的壁厚进行精确计算，在保证强度的前提下尽量去除冗余材料，降低往复运动质量，减少曲轴的负载。裙部的型线设计需要结合活塞的热变形规律、受力变形规律进行多次迭代，不能简单采用圆柱面设计，否则冷态间隙大了会出现敲缸，热态间隙小了会出现拉缸，中凸桶形裙部的轮廓参数需要根据具体机型的运行工况进行匹配，保证全工况下活塞与缸壁的接触压力分布均匀，避免局部偏磨。
