车间流体输送管路集成系统结构设计

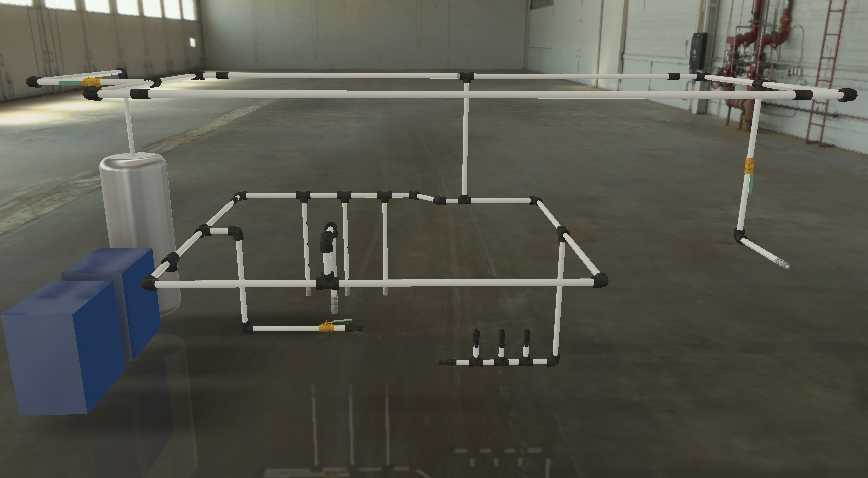

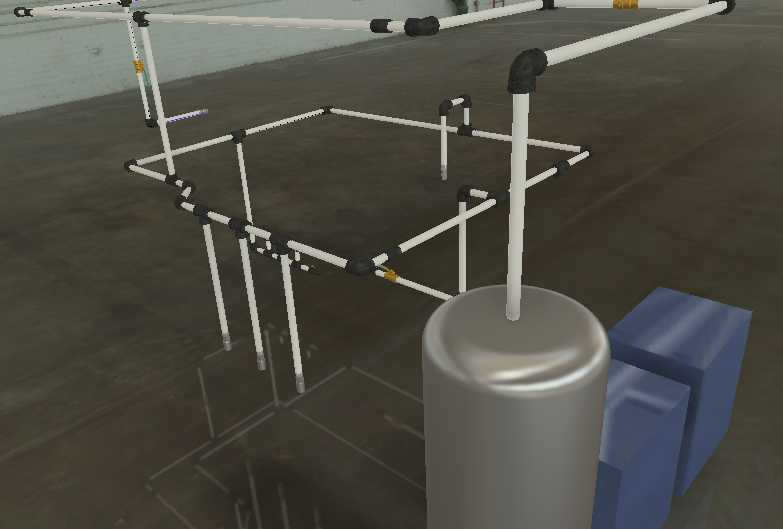

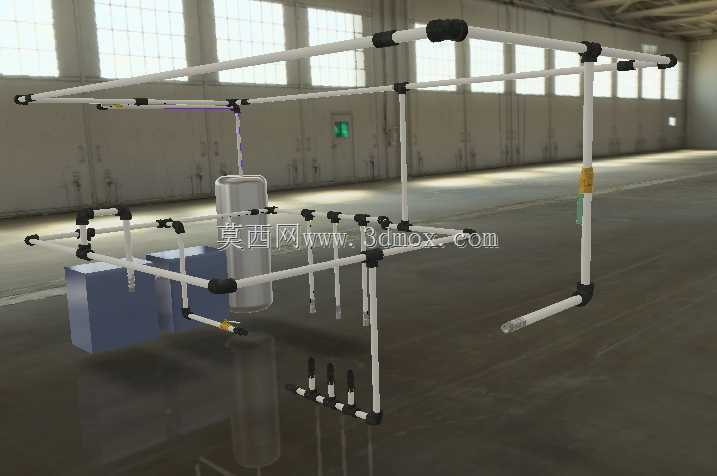

　　这套管路集成结构主要面向工业车间内的流体介质输送场景搭建，可覆盖生产环节中工艺用水、低压气体、小型工况下的液态物料定点输送需求，适配中小型加工车间、装配产线旁的辅助流体供给点位布设，区别于长距离工业主管网，这套结构更侧重工位级的末端管线分配，能直接对接工位端的用气、用水终端，减少临时管线乱拉乱接带来的安全隐患。从结构功能来看，整套系统采用模块化的管件拼接逻辑，主管路沿高位布设，通过不同角度的弯头、三通接头实现管线的分层分路，垂直向下的支管直接对应下方的设备接驳点位，部分支管预留了阀门安装位，可单独控制单一支路的通断，方便单工位检修时不影响其他支路的正常运行。高位布设的主管路距离地面预留了足够的通行净空，

　　不会干扰车间内的人员走动与小型物料转运车通行，支管的垂直段做了固定处理，避免介质流动时产生的管路振动引发接头松动。设计阶段优先考虑了现场安装的便捷性，所有管件接口均采用标准化快接结构，无需现场焊接作业，安装人员可根据实际工位的排布调整支管的接驳位置，管件的转弯半径统一匹配常规流体输送的阻力要求，避免过小转弯角度造成的介质压降过大，影响终端的介质压力稳定性。整套管路的支撑结构依托自身的管件拼接形成框架式受力体系，无需额外搭建大量独立支撑立柱，仅在主管路的长跨度段设置了辅助固定点，既节省了支撑构件的材料成本，也减少了地面支撑结构占用的车间作业面积。从安装边界来看，主管路的横向跨度可根据车间的实际宽度进行模块增减，

　　单段标准管长统一为常规工业管材的通用长度，现场裁切调整的工作量极小，垂直支管的长度可根据下方设备的接驳口高度进行适配，最低的支管接口距离地面的高度预留了设备接线、日常清理的操作空间，不会出现管线过低磕碰操作人员头部的问题。管路的排布避开了车间内的起重设备作业范围，也远离了高压电气柜等强干扰源，管线的固定接头位置都预留了后期维护的操作空间，无需拆解大段管路即可完成接头密封件的更换。在介质适配性上，这套管路结构可根据输送介质的特性更换对应材质的管材与密封件，输送压缩空气时采用常规硬质PVC管材即可满足压力要求，输送水性工艺介质时可更换为耐腐蚀的PPR管材，接头的密封结构可兼容不同材质管材的连接需求，无需重新设计接头结构。

　　整套结构的重心经过校核，高位布设的主管路重量均匀分布在各个垂直支撑管段上，不会出现单侧受力过大引发的结构倾斜，垂直管段的底部都做了防滑固定处理，与地面接触的位置设置了防滑脚垫，避免管路受外力碰撞时出现位移。针对车间内可能出现的管线交叉情况，设计时提前预留了与其他动力管线、电气桥架的安全间距，管路的排布路径尽量沿车间立柱、墙体边缘布设，最大化释放车间中部的作业空间，支管的排布遵循最短路径原则，从主管路到终端接驳口的管线长度尽可能缩短，减少管路内的介质残留，也降低了管路的沿程压力损失。
