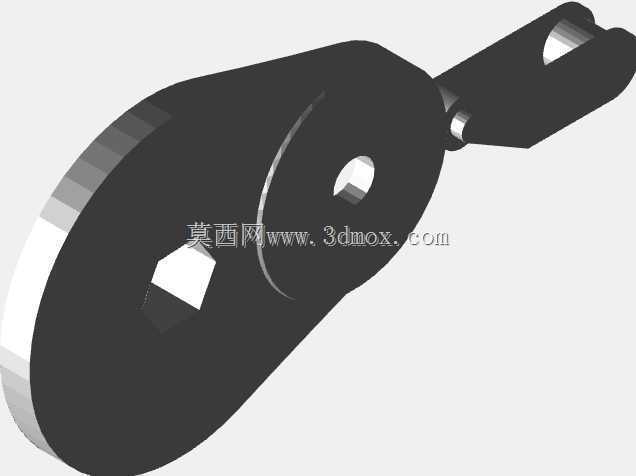

这套凸轮与从动机构的结构设计,核心围绕周期性往复运动的精准传递需求展开,在轻工包装、纺织机械、小型自动化送料工位中有着极为广泛的应用场景,很多需要实现固定时序往复动作的工位,都会优先选用这类结构来替代复杂的多连杆组,靠单一凸轮轮廓就能实现预设的从动件运动规律,大幅简化传动链的零件数量。从实际功能来看,这套结构承担的是将凸轮的连续回转运动,直接转化为从动摆杆的定角度往复摆动,不需要额外添加运动转换构件,从动件端部可以根据实际工位需求加装压头、拨叉、定位销等执行端,完成工位间的物料推送、工件压紧、时序触发等动作,运动轨迹完全由凸轮的轮廓曲线决定,只要轮廓加工精度达标,整套机构的运动重复定位精度可以控制在0.05mm以内,

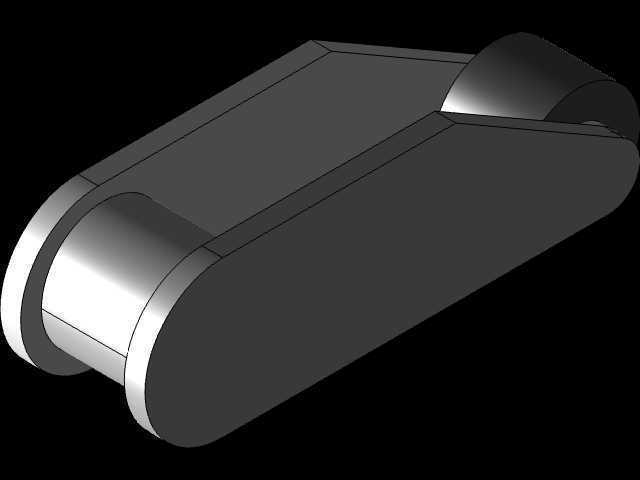

完全满足多数中低速自动化工位的动作精度要求。设计过程中首先要确认的是安装边界尺寸,凸轮的基圆直径直接决定了整套机构的径向占用空间,这套结构的凸轮基圆做了适配小型安装空间的优化,中心轴孔采用带扁位的D型孔设计,和驱动轴装配时不需要额外加工键槽,靠扁位就能传递额定扭矩,避免了键连接带来的装配间隙,同时也降低了轴类零件的加工成本。凸轮的轮廓曲线采用了修正等速运动规律,在推程和回程的起始、终止位置做了圆弧过渡,避免从动件在运动起止点产生刚性冲击,适配每分钟60-120次往复动作的中低速工况,不会因为冲击产生过大的振动和噪音。从动摆杆的铰接端做了加厚处理,和机架铰接的位置预留了标准衬套安装位,长期往复摆动时可以通过更换衬套来维护铰接间隙,
不需要整体更换摆杆构件,降低后期维护成本;摆杆和凸轮接触的端面做了圆弧倒角处理,和凸轮轮廓接触时为线接触形式,接触应力分布均匀,不会出现局部应力集中导致的轮廓过早磨损。安装时需要注意凸轮的轴向定位,凸轮轮毂端面预留了紧定螺钉孔,驱动轴穿入后可以通过两个呈90度分布的紧定螺钉完成轴向和周向的双重固定,不需要额外加装轴套或者挡圈,轴向安装尺寸可以控制在轮毂厚度的范围内,不会额外占用轴向安装空间。从动摆杆的摆动角度由凸轮的升程决定,这套结构的摆杆最大摆角控制在28度,摆杆的力臂长度做了优化,在保证足够输出摆动力矩的前提下,尽可能缩短摆杆长度,减少整套机构的外伸尺寸,适配紧凑安装空间的布局需求。在实际选型适配时,
需要注意凸轮和从动件的接触润滑,中低速工况下可以在接触端面涂抹润滑脂,高速工况则需要在摆杆接触端加装滚轮,将滑动摩擦转化为滚动摩擦,进一步降低接触磨损,这套结构的三维建模过程中已经预留了滚轮改装的接口尺寸,只需要更换摆杆接触端的构件就能完成升级,不需要重新调整凸轮的安装位置和轮廓参数。整套结构的所有安装孔位、配合尺寸都按照通用机械设计公差标准设定,轴孔配合采用H7/k6的过渡配合,铰接孔采用H8/f7的间隙配合,加工时不需要定制特殊刀具,采用常规的铣削、钻削工艺就能完成所有零件的加工,适合小批量设备配套生产时快速落地。
