交流稳压器用金属轴承护圈结构设计

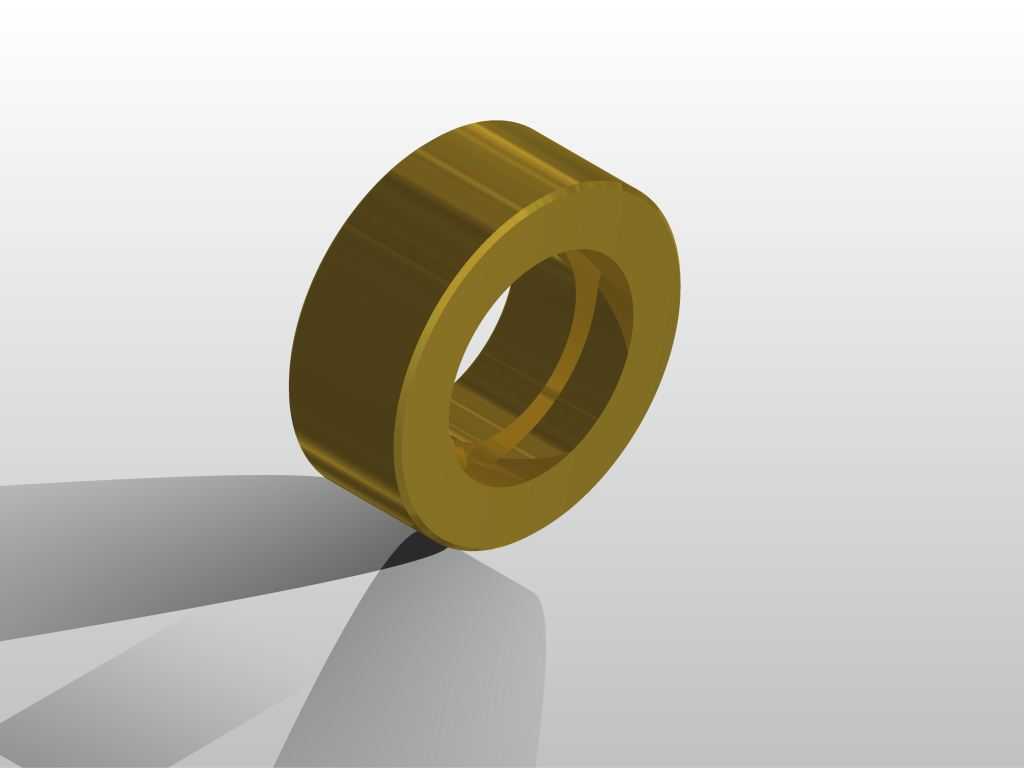

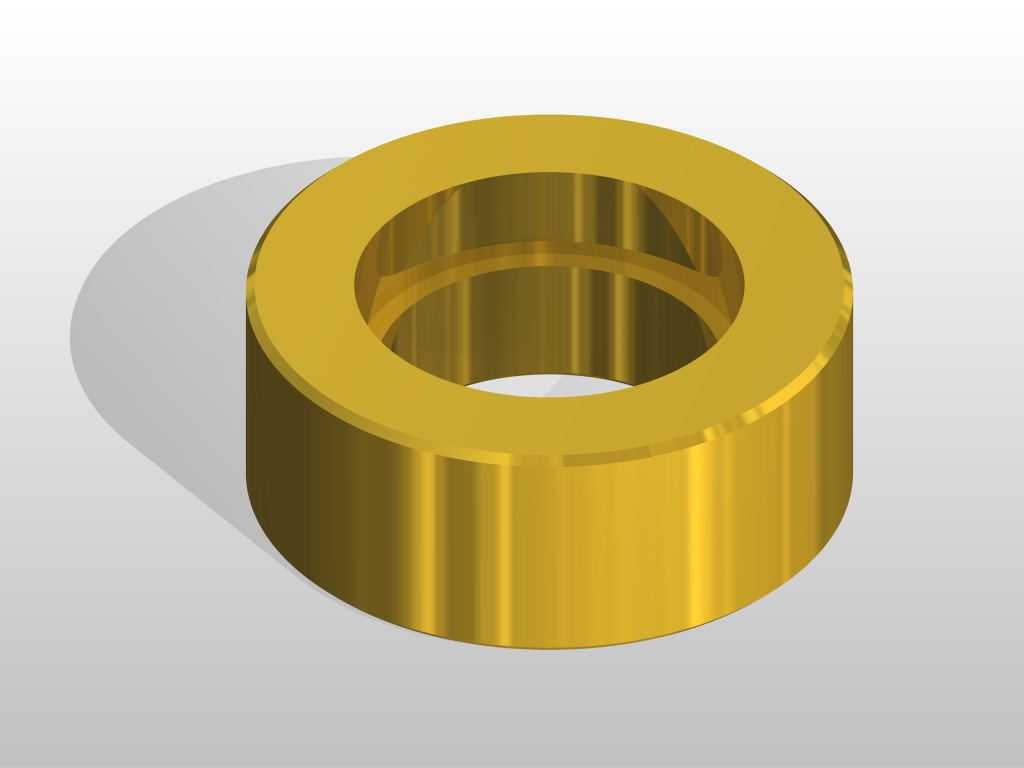

　　在交流稳压器的传动与支撑结构中，轴承护圈是承担轴承定位、轴向限位与运行防护的核心配套零件，这类环形金属件的设计合理性直接影响稳压器内部转动支撑结构的运行寿命与工况稳定性。不同于通用轴承端盖的外露防护属性，该护圈属于轴承安装位的内嵌配套件，主要适配稳压器内部调压传动机构的深沟球轴承安装场景，安装位置处于轴承外圈与安装座台阶的衔接区域，作用是限制轴承外圈在设备运行振动、调压动作往复过程中出现的轴向窜动，同时阻隔安装腔内部的金属碎屑、绝缘粉尘进入轴承滚道，避免轴承滚动体出现异常磨损。从结构设计逻辑来看，该护圈采用等截面环形结构设计，整体为实心金属切削成型，内外圆同轴度公差控制在IT7级区间，端面与内外圆的垂直度公差不超过0.02mm，

　　确保安装后与轴承外圈端面、安装座台阶面完全贴合，不会出现局部间隙导致的定位偏移。护圈的轴向厚度根据适配轴承的外圈宽度确定，通常为轴承外圈宽度的1/5-1/4，既保证足够的轴向压紧接触面积，又不会占用过多的安装腔轴向空间，适配稳压器内部紧凑的结构布局。内外径尺寸的设计严格匹配对应轴承的外圈外径与安装座的内孔台阶尺寸，内径比轴承外圈内径大2-3mm，避免与轴承内圈或者转动轴出现运动干涉，外径与安装座的定位内孔采用间隙配合，配合公差选H7/h6，既方便装配时的压入操作，又不会出现径向晃动导致的定位失效。在实际选型应用中，这类金属护圈多用于中小功率交流稳压器的碳刷调压传动机构，该机构在调压过程中会沿导轨做往复直线运动，

　　配套的支撑轴承需要承受一定的径向载荷与频繁的小幅振动，护圈的存在可以避免轴承在往复动作中出现外圈跟转、轴向移位的问题，保证传动机构的运动精度，让碳刷与调压线圈的接触位置始终保持在设计公差范围内，避免因轴承移位导致的碳刷接触不良、调压精度下降甚至打火故障。设计过程中需要重点关注护圈的棱边处理，所有与轴承、安装座接触的棱边都做0.2mm的倒角处理，既去除切削加工产生的毛刺，避免装配时刮伤轴承端面或者安装座涂层，也能在压装过程中起到导向作用，降低装配难度。材质选用常规的优质碳素结构钢，表面做镀锌钝化处理，适配稳压器内部可能存在的温湿度变化工况，避免长期运行出现锈蚀，锈蚀产生的碎屑一旦进入轴承滚道或者调压线圈接触面，会直接导致设备故障。

　　从安装边界来看，该护圈的安装空间完全嵌入安装座的沉台内部，沉台的深度比护圈轴向厚度大0.1mm左右，确保轴承外圈安装后可以完全压紧护圈端面，不会出现护圈悬空的情况；装配时不需要额外的紧固件固定，依靠轴承外圈的轴向压紧力即可实现护圈的完全固定，减少装配工序与额外零件的使用，也降低了后期维护的拆卸难度，检修更换轴承时可直接取出护圈检查磨损情况，若出现端面压痕、变形可直接更换，不需要对整个安装座进行维修。在稳压器的长期运行工况下，这类护圈还能起到一定的应力分散作用，轴承运行中传递到安装座的轴向冲击力会通过护圈的环形接触面均匀分散到安装座台阶面上，避免局部应力集中导致的安装座台阶开裂，尤其是在户外使用的稳压器设备，环境温差大，设备启停过程中结构件会出现热胀冷缩，护圈的存在可以补偿微小的尺寸变化，始终保持轴承的定位精度，不会因温度变化导致轴承出现卡滞、间隙过大等问题。不同于冲压成型的薄型挡圈，该实心金属护圈的结构强度更高，能承受更大的轴向压紧力，不会在长期压紧状态下出现形变失效，适配稳压器长达十余年的设计使用寿命要求，不需要在设备生命周期内频繁更换该零件。
