金色端面齿传动齿轮三维结构设计

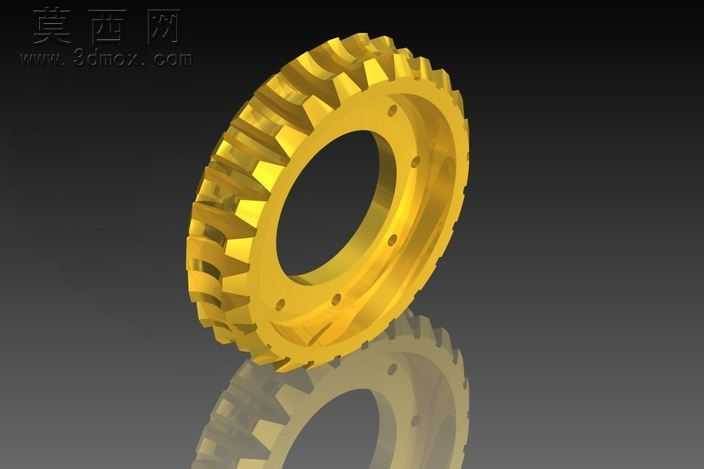

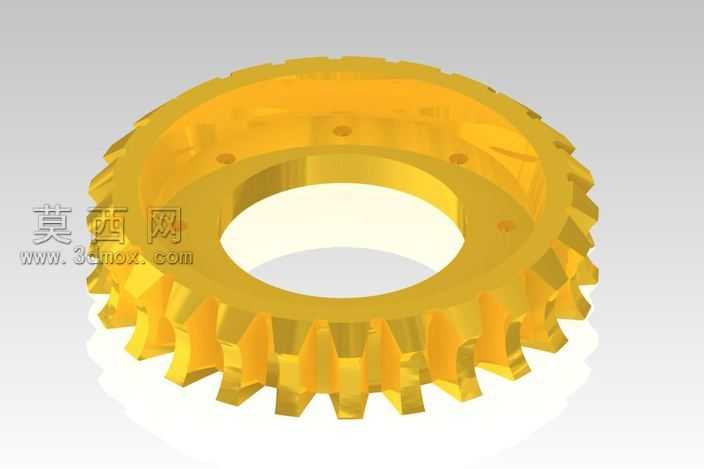

本作品为端面齿结构的传动齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化设计思路，以保证齿轮各结构尺寸的精准匹配与后续可编辑性。建模初期先梳理齿轮的核心结构逻辑：该齿轮为环形盘状结构，中心设置大直径通孔用于适配传动轴安装，轮盘端面均匀分布周向排列的端面齿，齿形经过参数化计算生成，保证齿距、齿高、齿厚的均匀一致性，轮盘本体上沿周向均匀开设多个安装小孔，用于齿轮与配套传动部件的紧固连接，避免传动过程中出现相对位移。建模过程中先绘制齿轮的中心基准轴与径向基准面，以基准面为基础绘制轮盘的内外轮廓草图，通过拉伸特征生成齿轮的基体盘结构；随后绘制单个端面齿的截面轮廓，结合齿形的角度参数通过拉伸切除与拉伸凸台结合的方式生成单个轮齿，再通过圆周阵列特征将单个轮齿沿轮盘中心轴均匀阵列，保证所有轮齿的位置精度与形态一致性；之后在轮盘对应位置绘制安装孔的草图，通过拉伸切除生成贯通的安装孔结构，对所有棱边添加符合机械加工要求的圆角过渡，避免应力集中问题。材质与渲染阶段，为模型赋予亮面金属金色材质，调整材质的金属度、粗糙度参数模拟硬质合金齿轮的金属质感，添加环境反射效果突出轮齿表面的加工光泽，同时在场景中添加地面反射平面，通过光影调整凸显齿轮的立体结构与轮廓层次，渲染输出的效果图清晰展现齿轮的整体形态与细节结构。该齿轮的结构设计适配端面啮合的传动场景，相比常规圆柱齿轮可承受更大的轴向传动载荷，建模过程中严格遵循机械传动零件的设计规范，所有结构尺寸均符合通用机械传动的装配要求，既可以作为机械传动系统设计的参考模型，也可用于机械原理教学的演示素材，直观展现端面齿轮的结构特点与传动逻辑，模型的结构完整性较高，细节处理到位，能够清晰呈现端面齿轮的各部分结构特征与设计要点。
