飞利浦U型节能荧光灯三维建模作品

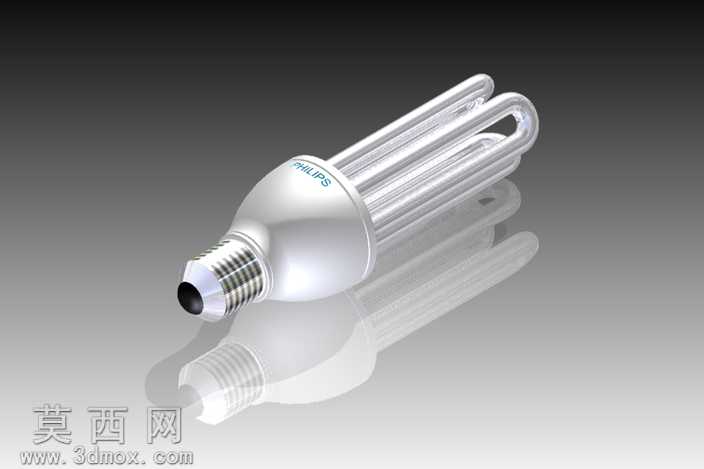

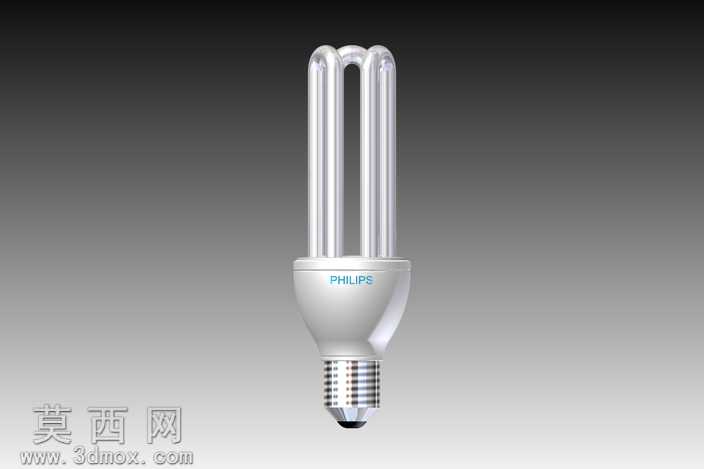

本作品为飞利浦U型节能荧光灯的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体遵循实物1:1比例还原，完整复现了该款节能灯的全部结构细节。建模初期先对实物进行结构拆解，将整灯分为U型荧光灯管、灯体塑壳、金属螺口灯头三个核心模块分别进行参数化绘制，针对U型灯管的弧形弯折部分，采用扫掠特征结合路径约束完成建模，精准控制了三根平行U型管的间距、管径与弯折弧度，还原了灯管管壁的均匀厚度，同时对灯管端部与塑壳的衔接位置做了贴合处理，避免出现结构穿模问题。灯体塑壳部分采用旋转加拉伸切除的组合特征完成，还原了飞利浦品牌标识区域的凹陷结构，对塑壳表面的磨砂质感做了材质区分，赋予其哑光PC塑料的材质属性，调整了材质的漫反射、粗糙度参数，模拟出塑壳温润的哑光质感，同时还原了塑壳与灯头衔接处的卡扣限位结构，保证各部件装配逻辑与实物一致。金属螺口灯头部分重点还原了螺纹的标准牙型参数，采用螺旋扫掠特征完成螺纹建模，对灯头顶部的绝缘触点、侧边的导电金属层分别赋予不同的金属材质，调整金属材质的反射率与高光参数，模拟出镀锌螺口的金属光泽与触点的哑光金属质感。渲染阶段采用三点布光方案，主光源从侧上方打亮灯体正面，补光源弱化阴影区域的死黑问题，背光源勾勒灯管与塑壳的轮廓边缘，背景采用渐变灰色调突出灯体主体，最终渲染效果清晰呈现了节能灯各部件的材质差异与结构细节，完整还原了该款家用节能灯的真实外观与装配结构，可用于灯具产品展示、结构教学演示等场景。
