剖视结构铜质轴承支撑座三维设计

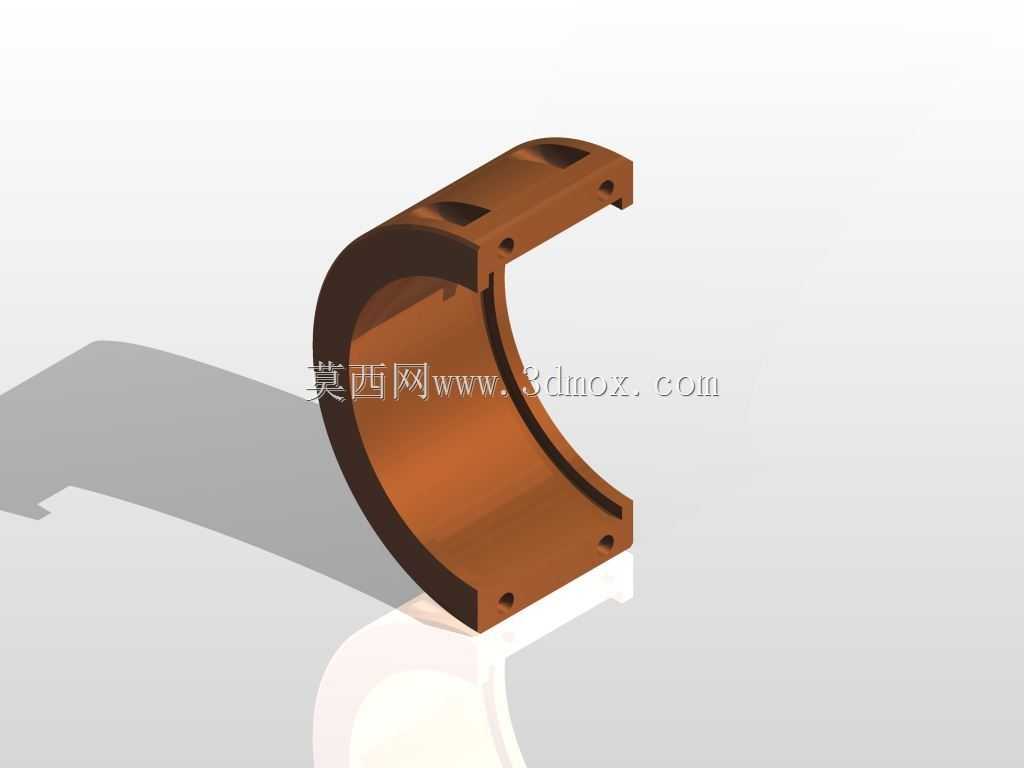

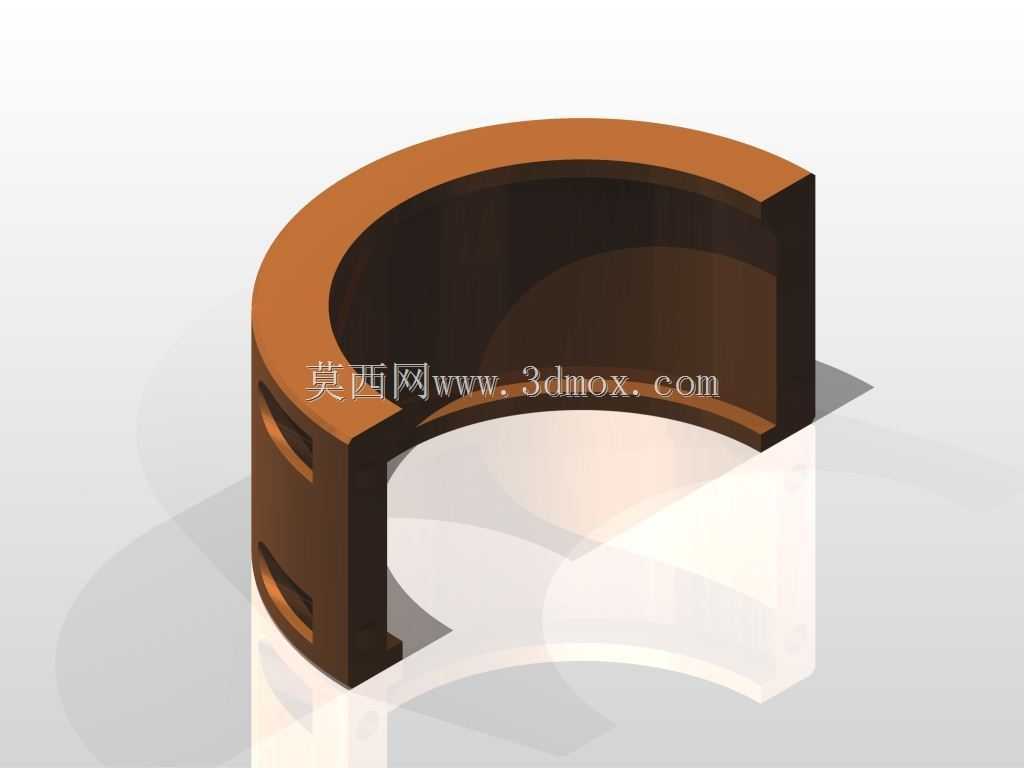

　　在中小型旋转传动设备的布局设计中，轴承支撑部件的选型与结构设计直接决定了轴系运行的同轴度、抗振性能与长期维护成本，这款剖视展示的铜质轴承支撑座，主要面向低转速、中等径向载荷的传动场景，常见于小型电源配套设备、低压电气传动模组、小型输送线的从动端支撑、民用机电产品的转轴定位环节，区别于铸铁材质的重型轴承座，铜质基材自带的自润滑属性可以在少油甚至无预润滑的工况下维持短时间运行，避免设备启动瞬间的干磨损伤，适配那些不便频繁加注润滑脂、维护空间狭窄的安装位置。从结构设计逻辑来看，这款支撑座采用半开式C型主体结构，没有设计传统整体式轴承座的上下分体合模面与连接螺栓孔，省去了合模定位的加工工序，也避免了长期运行后螺栓松动导致的轴承位偏移问题，主体的弧形内壁完全匹配配套轴承的外圈圆柱面，安装时可以直接将轴承从侧方推入支撑位，相比轴向穿装的整体式座体，在轴系两端已经预装其他部件的检修场景下，不需要完全拆解轴上零件就能完成轴承座的更换，大幅缩短现场维护的停机时间。

　　座体侧壁设计了三道等距分布的环形凹槽，这些凹槽并非装饰结构，一方面可以在压装轴承时容纳内壁微量的形变余量，避免过盈压装导致的内壁圆度超差，另一方面可以储存少量润滑脂，在轴承运行温度升高后，润滑脂缓慢渗出维持轴承外圈与座孔之间的微动润滑，减少配合面的微动磨损。座体底部的轴向定位凸台是安装定位的核心基准，凸台的两个侧面与安装基座的卡槽配合，可以限制座体在径向载荷作用下的周向转动，凸台的高度经过匹配设计，既保证安装时的定位强度，又不会因为凸台过高导致轴承外圈底部与基座之间出现悬空段，避免轴承外圈受力不均产生局部应力集中。

　　从安装边界尺寸来看，这款支撑座的轴向宽度适配标准系列的深沟球轴承宽度，座体外圈的最大半径比配套轴承外圈半径大出足够的壁厚，保证在额定径向载荷下不会出现座体开裂变形，座体的总高度控制在紧凑范围内，适配那些安装空间垂直方向受限的小型设备内部，不会因为支撑座过高占用额外的设备内部空间。在实际建模过程中，需要重点关注内壁圆柱面的圆度公差与同轴度要求，内壁的表面粗糙度需要控制在合理范围，既不能过于粗糙导致轴承压装后出现点接触应力集中，也不能过于光滑导致润滑脂无法附着在配合面之间，侧壁凹槽的边缘需要做微小的倒角处理，避免压装轴承时凹槽锐边刮伤轴承外圈的镀层。底部定位凸台的两个侧面需要保证与座体内孔轴线的平行度，否则安装后会出现轴系偏斜，导致轴承运行时的附加轴向力，大幅缩短轴承的使用寿命。在实际应用场景中，这类铜质半开式轴承座常被用在小型电源变压器的散热风扇转轴支撑、小型调压装置的传动转轴定位、民用机电产品的旋转部件支撑位置，这些场景的共同特点是径向载荷不大、转速不高、安装空间紧凑、维护频次低，铜质材料的耐腐蚀性能也让它可以在湿度略高的电气设备内部环境中长期使用，不会像普通铸铁座那样轻易出现锈死导致轴承无法拆卸的问题。

　　设计时没有预留额外的注油孔结构，正是因为这类应用场景下的轴承多采用自带密封的免维护轴承，配合铜质座体的自润滑属性，全生命周期内不需要额外加注润滑脂，省去了注油通道的加工工序，也避免了注油孔可能带来的粉尘侵入通道。座体的剖视展示结构清晰呈现了壁厚分布与凹槽位置，在建模时可以通过旋转切除的方式快速生成主体结构，再通过环形阵列切除的方式生成侧壁凹槽，最后对所有锐边做倒钝处理，整个建模过程不需要复杂的曲面操作，重点在于各个配合尺寸的公差匹配，确保与标准轴承、安装基座的尺寸完全适配，不会出现安装干涉或者配合间隙过大的问题。在设备选型匹配时，需要先确认轴系的径向载荷大小是否在该铜质座体的承载范围内，铜质材料的强度低于铸铁，因此不适合重载冲击的传动场景，比如冲压设备的曲轴支撑、重型输送机的主传动端支撑就不适合选用这类结构，而轻载、平稳运行的传动场景下，它的安装便捷性、自润滑属性、紧凑结构的优势就能得到充分发挥。
