输送线配套凸轮顶升移载机构设计

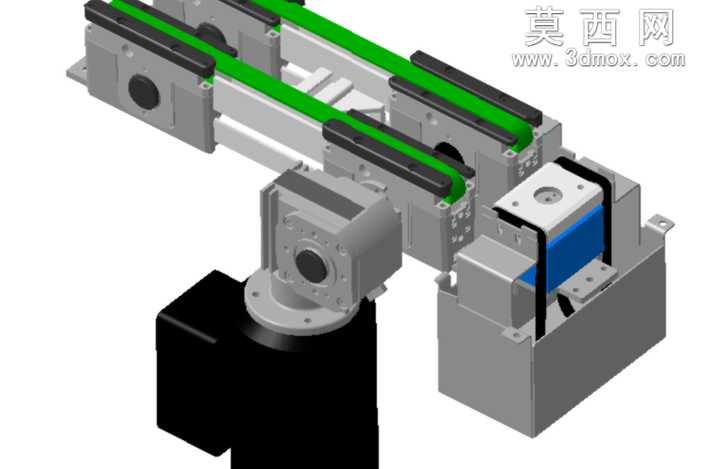

本模型为自动化输送线配套的顶升移载机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各运动副的动作逻辑符合实际生产工况需求。模型整体结构分为底部驱动单元、中部顶升传动单元、上部输送承载单元三个模块，底部驱动采用伺服电机搭配蜗轮蜗杆减速机的动力组合，可输出稳定的低转速大扭矩动力，为顶升动作提供可靠的动力支撑；中部顶升结构采用凸轮传动结构，相比传统气缸顶升具备更高的位置精度与运动平稳性，可避免气压波动带来的顶升位置偏差问题，凸轮轮廓曲线经过优化设计，顶升过程的加速度曲线平滑无刚性冲击，可有效降低设备运行时的振动与噪音。上部承载单元采用双列平皮带输送结构，皮带两侧配置高精度线性导轨作为导向支撑，导轨滑块与承载架刚性连接，可保证输送过程中载具的运行直线度，皮带驱动端配置张紧调节结构，可在后期维护时快速调整皮带张紧度，避免皮带打滑影响输送效率。材质配置方面，结构承载件采用45号钢材质做调质处理，表面做发黑防锈处理；导轨、凸轮等运动摩擦件采用轴承钢材质做淬火处理，表面硬度可达HRC58-62，具备优异的耐磨性能；驱动单元的外壳采用铸铝材质，在保证结构强度的同时降低整体设备重量；输送皮带采用绿色PU材质，具备耐磨损、防静电的特性，适配电子、轻工等行业的生产输送需求。设计过程中充分考虑了设备的维护便捷性，各模块之间采用螺栓快拆结构连接，无需专用工具即可完成驱动单元、传动单元的拆解维护，各润滑点均预留了注油通道，可在设备不停机的状态下完成日常润滑保养。整体结构布局紧凑，可直接集成到各类倍速链输送线、皮带输送线中，实现载具的垂直顶升与横向移载功能，适配多工位自动化生产线的物料流转需求，建模时所有零件均保留了完整的参数化特征，可根据实际输送负载、顶升行程需求快速修改参数调整结构尺寸，无需重新搭建整体模型，大幅缩短同类设备的设计开发周期。
