多工位并列式检验检疫夹持工装

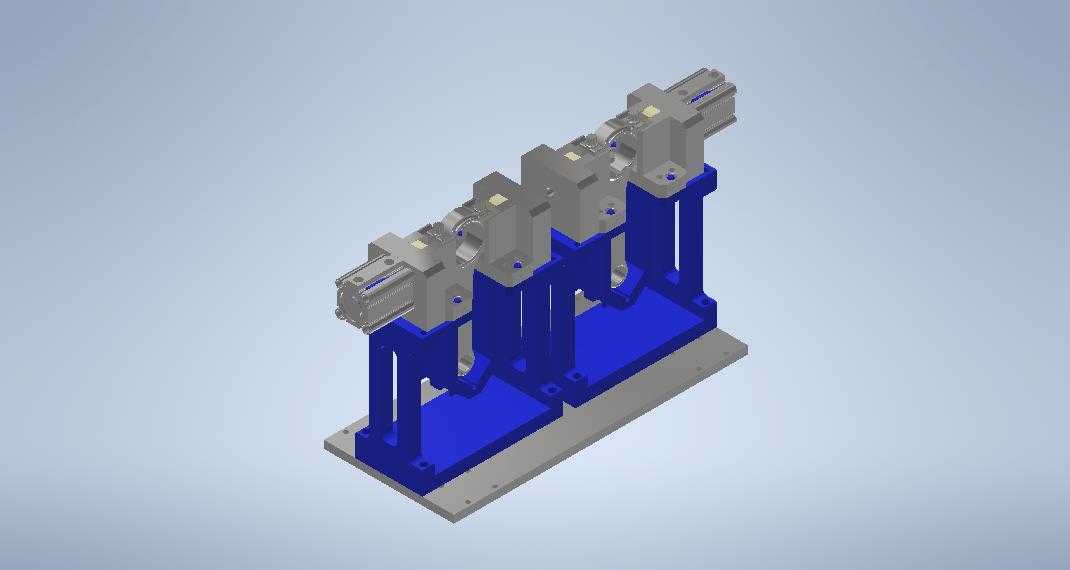

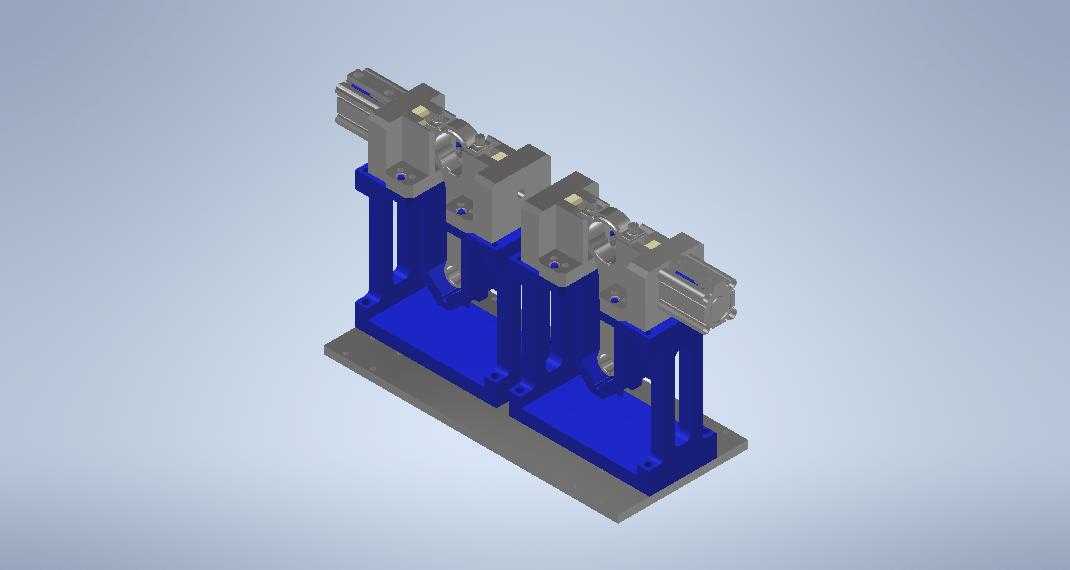

　　这套多工位并列式检验检疫夹持工装，主要面向口岸查验、实验室样件检测、生产线终检工位中需要对同规格小件进行连续定位、快速装夹与逐项核验的作业场景。现场使用时，操作人员可将待检样件依次放入四个并列工位的夹持区域，通过侧部压紧机构完成样件固定，随后按检验流程逐项完成外观核验、尺寸抽检、标识核对或检疫前预处理，避免单件反复拆装造成的节拍浪费。工装底部采用整块平板式基座，四个立式支撑框架沿基座长度方向等距排布，整体形成稳定的龙门式受力结构，基座上预留的安装孔位可直接固定在检验台、防静电工作台或自动化输送线旁的检测工位上，适配现场既有台面的安装边界。

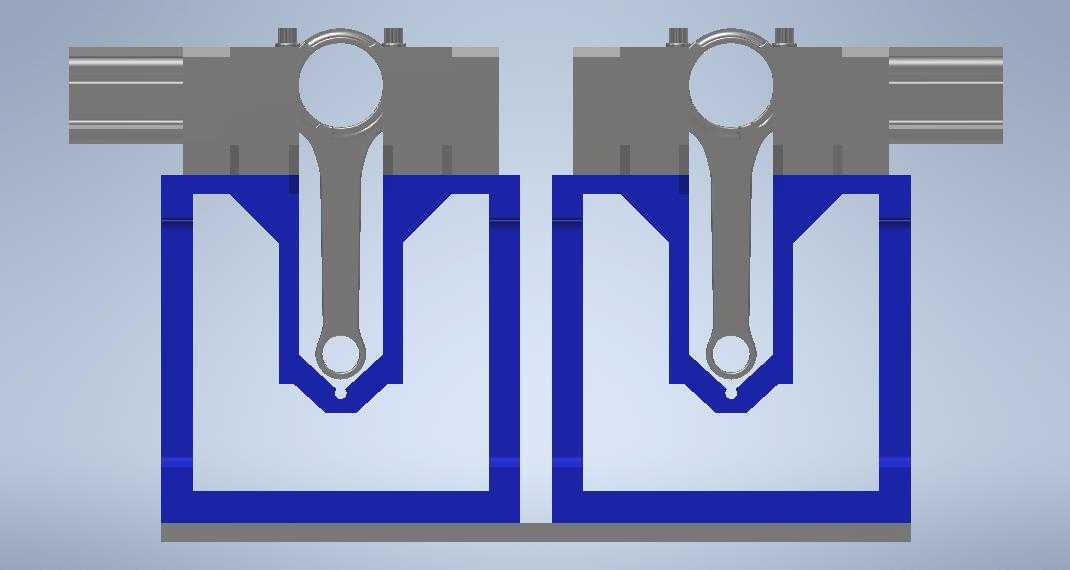

　　从结构设计思路来看，该工装优先保证重复定位一致性与操作可达性。每个工位均由立式支撑立柱、上部夹持座、侧向压块及调节件组成，夹持座朝向操作侧开放，样件取放路径无遮挡；压块布置在样件侧向受力位置，夹紧力沿水平方向传递，避免竖直压紧对薄型样件表面造成压痕。相邻工位之间保留足够的手部操作间隙，检验人员佩戴手套时也可顺利完成取放件动作，工位间距经过排布校核，既压缩了台架总长度，又不会出现相邻样件、工具互相干涉的问题。蓝色框架部分承担主要支撑与载荷传递，灰色夹持模块负责定位与压紧，两种功能部件在色彩与结构上明确区分，便于现场维护时快速识别磨损件。

　　工装的功能特性集中体现在多工位并行作业与模块化夹持两方面。四个工位可同时装载同批次待检样件，检验人员按照固定动线依次完成装夹、检测、卸料，减少单件等待时间；夹持模块通过紧固件与立式框架连接，当待检样件规格发生变化时，只需更换对应夹持座或调整压块位置，即可在同一台架上适配相近尺寸范围的产品，无需重新制作整套台架。上部压紧机构采用直线导向配合锁紧的方式，夹紧行程稳定，操作力通过手柄传递，适合检验检疫场景中频繁开合的使用要求。框架立柱之间设置横向连接与加强筋，抵抗夹紧过程中产生的侧向弯矩，长期使用后台架仍能保持工位位置精度。

　　在外形尺寸与安装边界方面，整组工装呈长条形布局，长度方向覆盖四个工位，宽度方向以基座平板为最大外廓，高度方向由立式框架决定，顶部夹持机构处于操作人员手部自然作业高度。基座平板底面为安装基准面，布置在台面上时可通过螺栓或压板固定，台面只需提供与基座轮廓匹配的平整支撑区域；台架后方与侧方需预留压块开合、手柄操作以及样件取放的空间，避免紧贴墙面或相邻设备布置。三维建模过程中，各工位的支撑框架、夹持座、压块、紧固件与基座均按实际装配关系搭建，运动部件的开合行程、相邻工位的安全间隙以及安装孔位位置都在模型中完整体现，结构设计人员可据此校核操作空间、调整夹持点位置，也可在选型阶段判断该工装是否适配现有检验台面的尺寸边界。针对检验检疫作业中样件种类多、换型频繁、装夹频次高的特点，该台架在保证刚性的同时兼顾了换型便利性与维护可达性，能够作为小件查验工位的专用夹持装置使用。
