V型六缸内燃机曲轴结构设计

　　曲轴是内燃机动力输出链路上最核心的承载回转件，V6机型采用两列气缸呈V形布置的方案，曲轴长度相较直列六缸明显缩短，整机轴向尺寸更紧凑，同时曲拐的相位排布需要匹配两列气缸的发火顺序，保证各缸做功间隔均匀，降低整机振动水平。

　　从实际装车场景来看，这类曲轴主要装配在V型六缸汽油或柴油发动机内部，上端通过连杆与活塞组件相连，将活塞往复直线运动转化为曲轴的旋转扭矩，后端通过飞轮与变速器输入侧对接，把动力传递至整车传动系统；前端则预留带轮、正时驱动、油封等安装接口，承担驱动附件、配气机构同步的作用。在整机运行过程中，曲轴长期承受交变燃气爆发压力、连杆往复惯性力与旋转离心力的复合载荷，轴颈圆角、油孔周边属于应力集中的高危区域，设计阶段必须对这些位置做圆角滚压、过渡圆弧优化处理，避免疲劳断裂风险。

　　结构设计层面，该曲轴按照V6缸的发火逻辑布置曲拐相位，主轴颈用于支撑整根轴体、安装在缸体主轴承座内，连杆轴颈与连杆大头配对装配，曲柄臂连接两类轴颈，同时集成平衡配重块，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让发动机在常用转速区间运转更平顺。轴体内部加工有贯通润滑油道，主轴承供给的压力机油可以通过油道直达连杆轴颈表面，为摩擦副提供持续润滑与冷却，轴颈表面一般会做淬火硬化处理，提升耐磨性能。

　　建模过程中首先要锁定整机的安装边界：主轴颈的直径与间距必须和缸体主轴承孔的位置、轴承瓦的规格完全匹配，连杆轴颈的尺寸、偏心距直接决定发动机行程，和活塞冲程、压缩比参数强关联；曲轴轴向总长度不能超出缸体曲轴箱的内部空间，两端的油封轴颈、法兰连接尺寸要和前后端盖、飞轮的安装位对齐，法兰端的螺栓孔分布需满足飞轮锁紧的扭矩传递要求。曲拐的角度排布严格对应V型气缸夹角，保证两列气缸的连杆可以顺利装配在对应连杆轴颈上，不存在运动干涉。配重块的外形轮廓需要提前校核运转包络，避免曲轴旋转时和缸体内部、连杆大头发生碰撞。

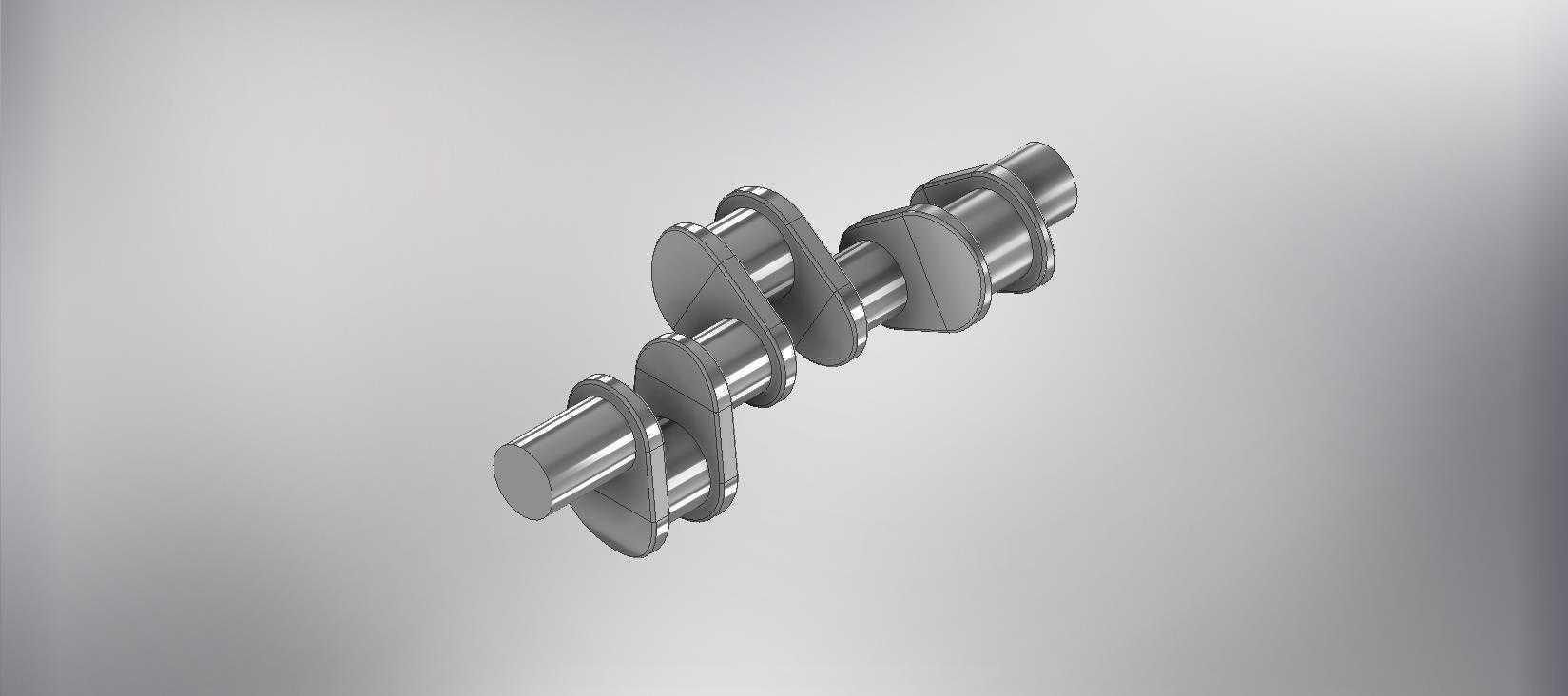

　　外形细节上，各轴颈的过渡圆角、轴肩定位面都按照装配公差要求做了还原，油孔的开孔位置、走向也在模型中体现，既可以用于整机运动干涉校验，也能支撑后续的有限元强度分析、动平衡仿真计算，为发动机原型开发、结构教学演示提供完整的三维结构参考。
