多孔轻量化异形传动链轮结构

　　该链轮属于链传动系统中的核心啮合零件，主要用于将旋转运动通过链条传递至相邻轴系，常见于包装输送线、轻工自动化设备、教学实训装置以及中小型传动机构中。与标准单片链轮相比，该结构在轮盘本体上进行了明显的功能集成和减重处理，适合安装空间受限、同时需要兼顾转动惯量控制与维护可视性的场合。

　　从实际用途看，链轮外缘按链条节距布置连续齿形，工作时齿廓与链节滚子依次啮合，将轴端扭矩传递给链条，或由链条带动轮体旋转。轮盘中心设置带键槽的轮毂孔，可与传动轴形成周向固定，保证扭矩传递时不发生相对打滑。中心孔周围分布多个小安装孔，既可用于锁紧件、挡圈或联接螺钉的布置，也可在装配时作为定位参考，提高轮体与轴套、法兰盘之间的同轴度控制精度。

　　结构设计上，轮盘并非采用完整实心圆盘，而是在腹板区域开设多处大尺寸异形镂空孔。这样的处理首先降低了零件整体质量，减少高速启停过程中的惯性负载；其次，镂空区域为链条啮合区、轮毂联接区和周边紧固件提供了观察与操作空间，便于设备运行后检查链节磨损、润滑状态以及螺栓松动情况。轮盘面上还沿圆周分布若干圆形通孔，这些孔在满足腹板强度的前提下进一步减轻重量，同时可作为工艺孔、减重孔或辅助固定孔使用。

　　轮体一侧形成较高的筒状轮毂，增强了与轴接触的轴向长度，有利于改善支承稳定性，降低悬臂传动时轮毂孔边缘的应力集中。相邻位置的大圆孔凸台结构可用于安装轴承、支承套或作为张紧、导向组件的配合位置，使链轮不仅承担传动功能，也在一定程度上集成了轴系支承与布局转接作用。外缘齿形下方保留连续轮缘，使啮合区域具备足够的刚性，避免链节啮入、啮出时因腹板薄弱而产生明显变形。

　　从外形尺寸与安装边界判断，该零件整体为盘类回转结构，外径由齿数、链条节距和啮合包络范围共同决定；轴向占用空间主要集中在中心轮毂高度，腹板相对较薄，适合布置在两墙板之间或传动轴端部。安装时需重点校核中心孔与轴径的配合、键槽方向、轮毂端面与轴承或挡圈的距离，以及外齿圈与链条导轨、张紧轮之间的径向间隙。轮盘镂空边缘虽然降低了质量，但在建模和加工时应注意孔边与齿根圆之间保留足够材料宽度，防止链传动冲击载荷下出现腹板裂纹。

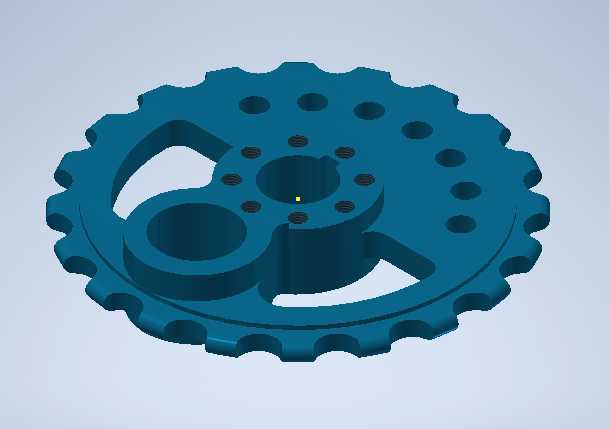

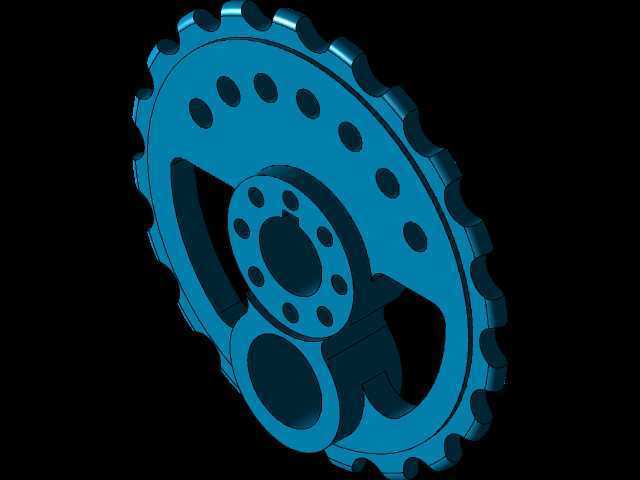

　　三维结构表达中，外齿、中心孔、键槽、环形凸台、异形镂空和圆周小孔均需保持清晰的几何关系。齿形部分应保证节圆、齿根圆和齿顶轮廓连续过渡；轮毂与腹板交接处宜设置圆角或拔模斜度，以符合铸造、机加工或增材制造的工艺要求。对于需要后期出工程图的场景，还应补充齿距、齿数、中心孔直径、键槽宽度、轮毂长度、安装孔分布圆以及外圆最大包络尺寸等关键参数，以便完成装配校核和零件加工。

　　在设备选型层面，这类链轮适用于中等载荷、转速平稳、需要紧凑布置的传动部位。若用于多粉尘环境，镂空结构虽便于观察和排屑，但也需要配合防护罩或定期清理，避免杂物进入链啮合区。若用于高速传动，则应进一步关注动平衡、孔位对称度和齿形加工精度，使轮体在旋转过程中保持较小振动。整体来看，该模型展示了链轮在标准啮合功能之外，通过腹板开孔、轮毂加高和局部凸台集成实现轻量化、可维护性与结构刚度平衡的设计思路。
