电源变压器用绝缘接线基座结构设计

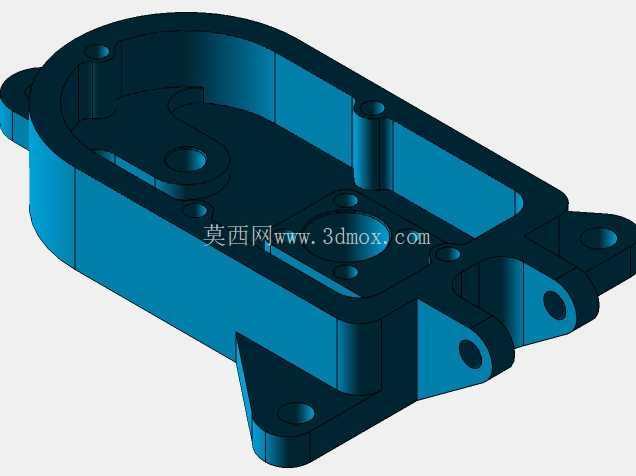

　　在低压配电与小型工业电源供给场景中，接线盒作为变压器绕组与外部负载线路衔接的核心过渡部件，其结构合理性直接决定了电气连接的可靠性、运维操作的便捷性以及长期运行的绝缘安全性能。这款接线基座的结构设计完全围绕嵌入式安装场景展开，主体采用一体化注塑成型的壳体结构，整体轮廓结合了圆形腔体与外延安装耳的组合形态，内部腔体预留了充足的接线端子排布空间，能够同时容纳多组进线与出线的端子排固定，腔体内壁设置的多组定位柱结构，可直接卡装标准规格的接线端子座，无需额外增加固定支架，减少装配环节的零件数量。

　　从安装边界维度来看，壳体三个方向延伸出的带孔安装耳，孔位尺寸匹配常用的M4规格固定螺丝，安装耳的厚度经过受力校核，在长期受线路拉扯应力的工况下不会出现断裂变形，三个安装点的排布形成稳定的三角支撑结构，即便在设备存在小幅振动的使用场景下，也能保证壳体固定牢靠，不会出现移位导致的接线端子松脱。壳体内部的腔体深度经过精准核算，既能够完全覆盖接线端子的裸露带电部分，保证带电体与外部壳体的爬电距离满足低压电气安全规范要求，又不会过度占用变压器周边的安装空间，适配小型电源变压器紧凑的内部布局。

　　设计过程中充分考虑了现场布线的操作便利性，腔体内部的分隔筋将进线侧与出线侧的接线区域做了物理隔离，避免不同回路的线路在腔体内出现交叉缠绕，降低线路绝缘层磨损导致的短路风险；腔体中心预留的凸台结构可用于固定接地端子，接地回路的连接位置独立设置，与主回路接线区域保持足够的安全间距，符合电气设备的接地安全要求。壳体边缘的止口结构设计，可匹配对应的盒盖实现扣合密封，在常规室内使用环境下能够阻挡灰尘落入接线区域，避免积尘导致的绝缘性能下降。

　　从实际使用的工况适配角度出发，这款接线结构可直接适配功率在数十伏安到数千伏安区间的小型电源变压器，广泛应用于工业控制设备内部电源模块、小型机床控制回路供电、楼宇弱电系统供电变压器的接线端防护，既可以作为变压器出厂时的原配接线部件，也可以作为老旧变压器接线端改造的替换配件。结构设计上规避了多余的复杂曲面，所有转角位置均设置了工艺圆角，既能够减少注塑成型时的应力集中问题，提升壳体的结构强度，也能避免装配和运维过程中尖锐边角划伤操作人员。

　　在安装适配性上，这款接线盒的安装孔位间距参考了行业内通用的小型变压器接线端安装尺寸标准，不需要对现有变压器的安装结构做额外打孔改造，即可直接完成固定装配；腔体内部的空间余量能够容纳不同线径的导线接入，从0.5平方毫米的控制信号线到6平方毫米的动力配线，都能在腔体内完成端子压接后的排布固定，不会出现导线过度弯折导致的线芯断裂问题。壳体的壁厚设计均匀，兼顾了结构强度与材料成本的平衡，在常规的安装拧紧力矩下，壳体不会出现开裂变形，长期使用过程中也不会因为温度变化出现明显的形变，保证接线结构的稳定性。
