MG90S金属齿轮微型伺服舵机结构设计

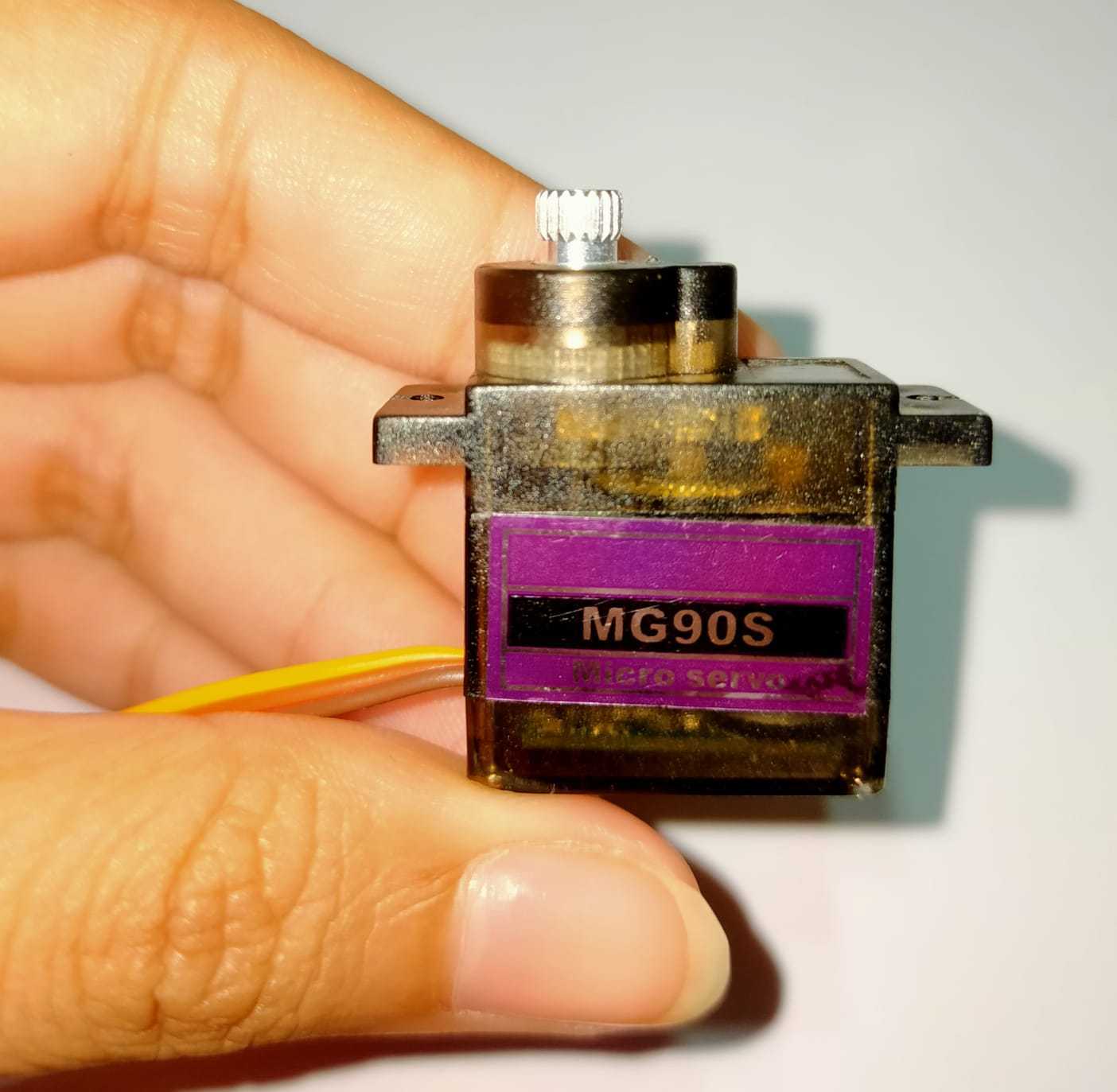

　　这款微型伺服执行部件的三维结构还原，完全围绕小空间高精度角度控制的实际工程需求搭建，建模过程中优先还原了实物的安装配合边界与核心传动结构，没有做冗余的外观美化处理，所有结构特征都对应实际量产件的装配逻辑。从实际应用场景来看，这类小尺寸舵机的使用覆盖范围极广，航模领域里固定翼的副翼、升降舵面控制，小型多旋翼无人机的云台俯仰调节，车模里的转向机构、油门刹车控制，都大量使用该规格的舵机；在桌面级小型自动化设备里，它可以作为小型物料分拣机构的摆动执行端，完成料道的分料挡停动作，也能装在小型机械臂的关节处，实现0-180度范围内的精准角度定位，甚至在智能门锁、小型摄像头云台、教育类机器人套件里，也能见到同规格舵机的应用，核心原因就是它的体积足够小，输出扭矩能覆盖多数轻载摆动场景，控制逻辑简单，不需要复杂的驱动电路就能实现角度闭环。

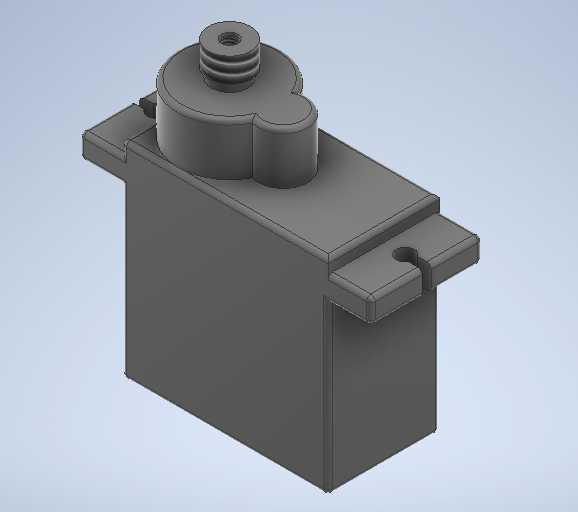

　　建模时首先确定的是安装基准，两侧伸出的安装耳是整个部件的装配基准，耳片上的两个安装孔中心距严格匹配实物的安装尺寸，孔位公差按照常用的小螺丝过孔设计，预留了装配间隙，安装耳的厚度、与主体壳体的衔接处做了加强筋处理，对应实物里防止安装耳断裂的结构设计，避免实际装配锁紧螺丝时出现耳片开裂的问题。主体壳体的外形尺寸完全按照实物测绘还原，壳体的分模线、上下盖的扣合结构都做了还原，上盖处的输出轴台阶高度、轴径尺寸严格匹配常用的舵机摇臂安装尺寸，输出轴顶端的齿形是标准的21T舵机齿，建模时还原了齿形参数，保证配套摇臂装配时不会出现干涉或者打滑的问题。

　　内部传动结构的建模遵循实际的齿轮减速比逻辑，从直流电机的输出小齿轮开始，经过多级减速齿轮组最终将动力传递到输出轴，同时搭配内置的电位器实现角度位置反馈，齿轮组的啮合间隙按照实际装配公差预留，既保证传动顺畅不会卡滞，也不会因为间隙过大导致输出端回差超标，金属齿轮的结构还原对应了该型号舵机相比塑料齿轮版本更大的输出扭矩，以及更长的使用寿命，能承受一定的冲击负载，不会因为瞬时过载出现打齿的问题。尾部引出的控制线走线槽位置、线径粗细都做了还原，出线处的防拉脱结构也对应实物设计，避免实际使用中拉扯线材导致内部接线断开。

　　从设计思路上来说，整个模型的搭建优先服务于结构选型与装配验证，不管是做整机结构设计时提前预留舵机的安装空间，还是做传动机构的运动仿真，都可以直接调用该模型进行干涉检查，不需要反复核对实物尺寸。模型里所有的圆角、倒角都对应实际注塑件与机加工件的工艺要求，没有出现无法加工的尖锐棱角，壳体表面的标签区域做了平面预留，方便后续做外观渲染时添加标识。输出轴的转动范围按照实际舵机的有效行程设置，在做运动仿真时可以直接设置角度参数，模拟实际工作时的摆动动作，验证周边结构是否会在舵机全行程转动时出现碰撞。

　　实际选型使用时，需要注意该舵机的安装空间除了主体本身的尺寸，还要预留出线材的弯折空间，以及摇臂转动时的避让空间，输出端的负载要匹配其额定扭矩，避免长时间过载导致齿轮磨损或者电机烧毁，安装时锁紧螺丝的长度不能超过安装耳的厚度，否则螺丝顶到内部齿轮组会导致舵机卡滞甚至损坏。该模型还原了所有这些需要注意的安装边界细节，结构设计人员在选型阶段就能完成全部的空间校核工作，减少打样阶段的装配问题。
