公共场所口罩检测识别监视器支架

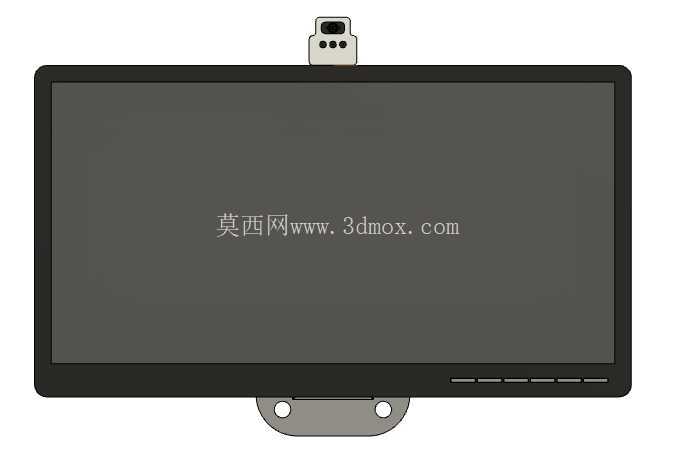

　　这套结构的核心应用场景覆盖商超入口、写字楼大堂、公共交通站点、医院门诊通道这类人员流动密集的公共区域，作为口罩佩戴识别系统的硬件承载结构，直接决定识别终端的安装稳定性与检测覆盖范围。从实际使用逻辑来看，支架需要同时承载显示模组与顶部的图像采集模块，显示部分采用宽屏卧式结构，屏幕边框做了等宽窄边处理，底部预留的操作按键区与状态指示灯位，完全匹配现场值守人员快速查看识别结果、切换检测模式的操作习惯，不需要额外外接操作终端就能完成基础参数调整。顶部的采集模块安装位做了居中凸台设计，凸台表面预留三个等距排布的固定孔位，可兼容不同焦距的双目识别摄像头、红外测温模组的安装需求，凸台与屏幕上边框的连接位置做了圆弧过渡，既避免应力集中导致的装配开裂，也能让采集模块的视场角刚好覆盖站立人员的面部区域，不需要额外调整俯仰角度就能覆盖1.2米到1.9米的身高检测范围，适配不同年龄段通行人员的检测需求。

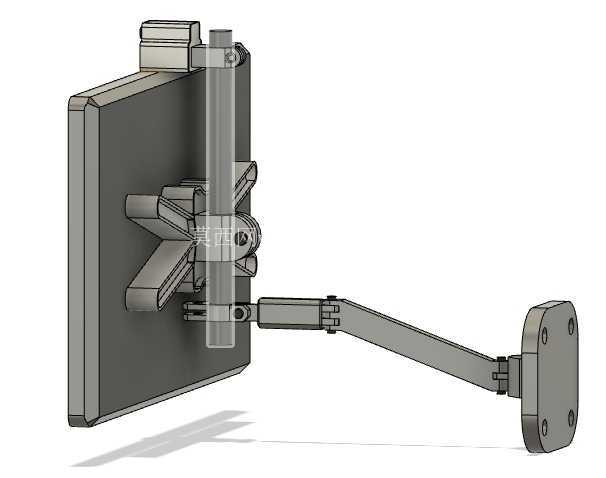

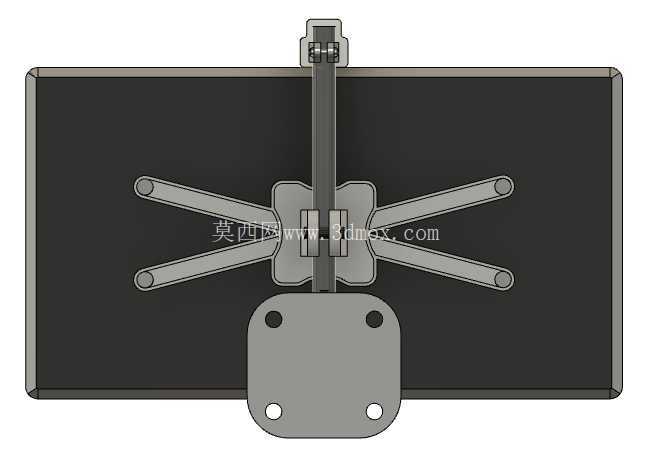

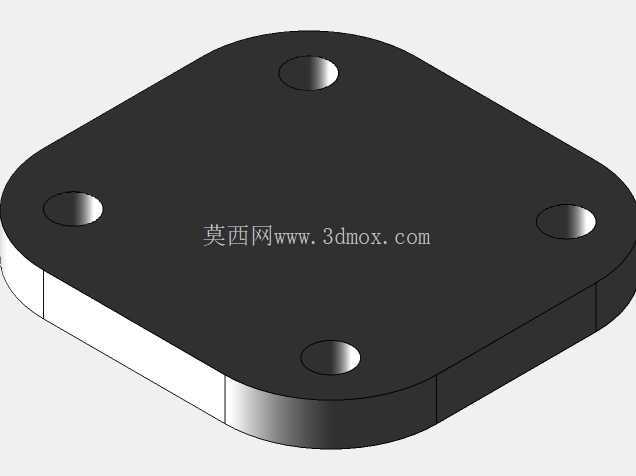

　　设计过程中优先考虑了现场安装的适配性，屏幕背部的支撑底座采用宽面弧形结构，底座上设置两个对称的安装固定孔，既可以通过膨胀螺丝直接固定在大理石、水泥材质的前台台面上，也能搭配万向调节支架实现壁挂、闸机顶部嵌入等多种安装方式，底座与屏幕背部的连接位置做了加厚筋位处理，即使人员通行时发生意外磕碰，也不会出现屏幕倾斜、采集模块偏移的问题。屏幕左右两侧预留的黑色装饰块区域，实际是内置扬声器与补光模块的安装位，当检测到未规范佩戴口罩的人员时，可通过内置扬声器发出语音提示，光线不足的场景下补光模块自动启动，保证图像采集的清晰度，避免因光线问题出现识别漏判。

　　从安装边界尺寸来看，整套结构的横向宽度控制在550毫米以内，纵向高度含顶部采集模块不超过380毫米，底座的前后进深为120毫米，即使放在宽度仅600毫米的安检台、通道闸机顶部也不会占用过多操作空间，屏幕下边框距离安装台面的高度预留了80毫米的空隙，方便日常清洁台面、整理连接线材，所有外接的电源线、数据线缆都可以从底座中部的镂空走线槽穿过，不会出现线缆外露杂乱的问题。结构的壁厚设计遵循均衡受力原则，屏幕边框采用2.5毫米壁厚的ABS工程塑料材质，内部衬有1毫米厚的冷轧钢加强筋，既控制整体重量，也能保证屏幕安装后不会出现形变翘边，顶部采集模块的安装凸台内部做了十字交叉筋位，即使摄像头模组重量达到200克，长期使用也不会出现下垂偏移。

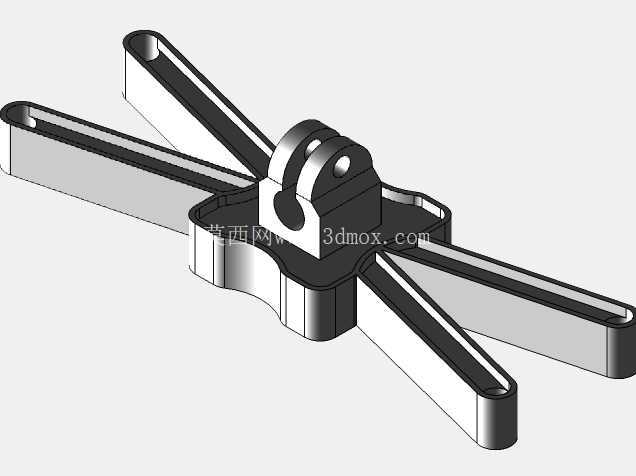

　　在功能适配层面，这套支架结构完全匹配口罩识别系统的硬件布局，屏幕背部预留了通用的VESA安装孔位，可兼容10.1寸到15.6寸的不同规格工业显示屏，不需要重新开模就能适配不同配置的识别终端，底部支撑座的可拆卸设计，也方便后期更换壁挂、立杆安装的连接配件，适配不同场所的安装条件。实际落地使用时，这套结构不需要做额外的改装，直接将识别主板、显示屏、摄像头、扬声器等配件对应装入预留的卡位即可，装配效率比通用显示器支架提升40%以上，所有固定孔位都做了沉头处理，装配后螺丝不会外露，整体外观简洁规整，适合公共场所的长期使用场景，不会因为结构突兀影响场所整体视觉效果。
