饮料瓶灌装旋盖一体化输送工作站

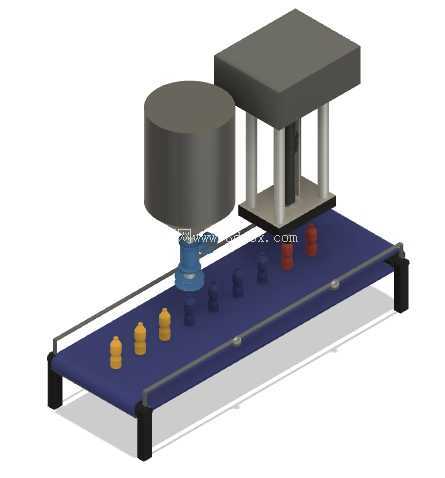

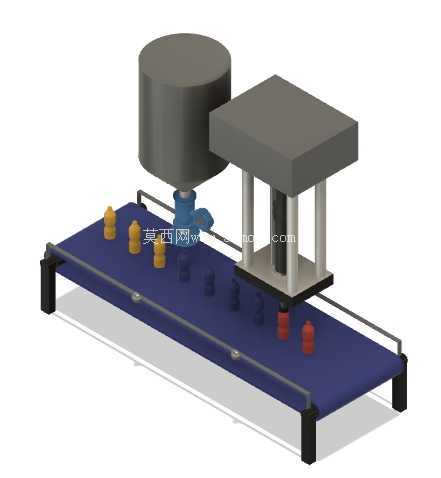

　　这套三维结构围绕瓶装饮品连续生产中的灌装与封盖工序展开，主体由长距离平板输送线、上方储料供液单元、定量灌装执行组件以及龙门式旋盖压合机构组成，适合中小型饮品车间在同一条线上完成空瓶定位、物料注入、瓶盖供给与拧紧封合的连贯作业。现场布置时，输送台面承担瓶体的承载与节拍输送，两侧机架留出检修通道，灌装工位靠近储料筒布置，可缩短供液管路长度，减少残液滞留与管路清洗死角；旋盖工位采用四柱导向的龙门框架，压盖头沿竖直方向往复动作，框架立柱与输送台架连接成整体，能够抑制旋盖扭矩反作用带来的偏摆。

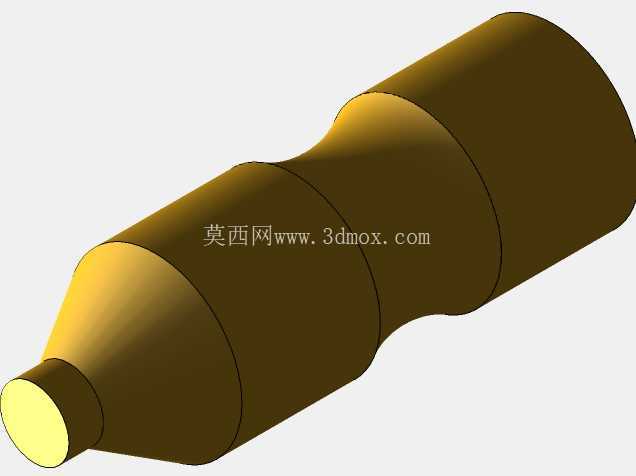

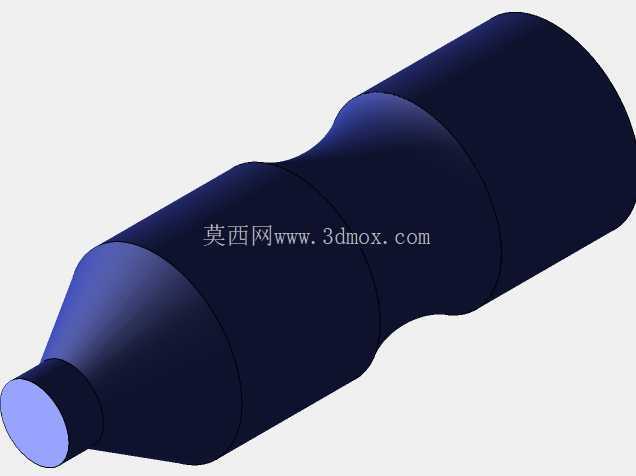

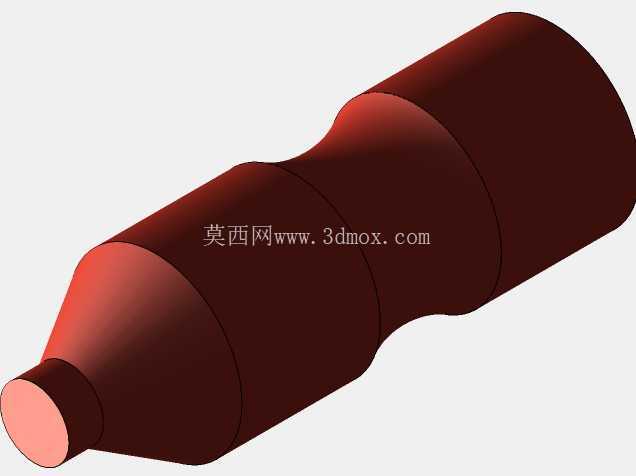

　　从实际用途看，该工作站面向塑料瓶或小口径玻璃瓶的液体包装场景，可用于饮用水、风味饮料、调味液体等产品的前段包装。瓶体随输送带进入灌装区后，由工位挡停或定位结构保持瓶口与灌装阀同轴，灌装头下降并完成定量注入；随后瓶体继续进入旋盖区，已整理的瓶盖由压盖头抓取或套置，在竖直下压过程中配合旋转动作完成螺纹啮合。输送带上不同颜色的瓶体示意了空瓶、待灌、已灌、待封盖和成品等状态，便于在方案阶段核对工序顺序与工位间距。

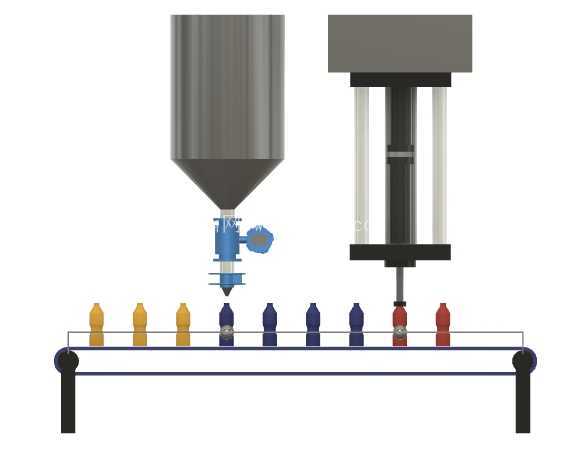

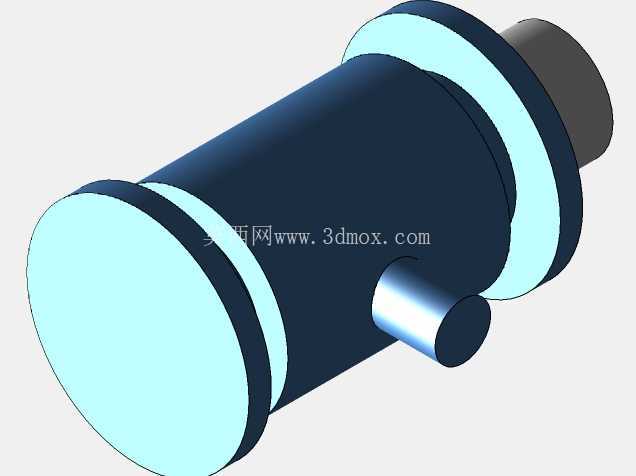

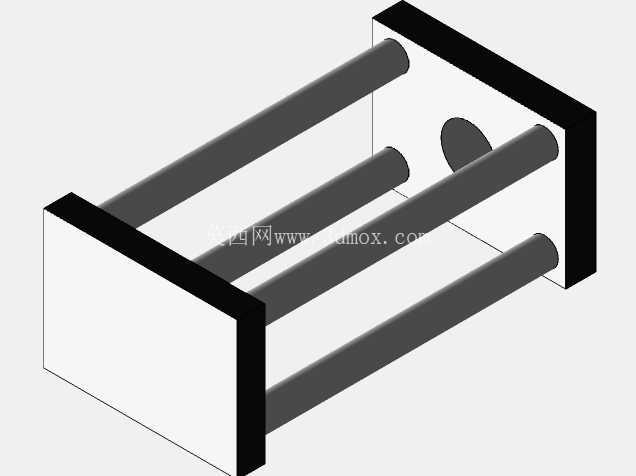

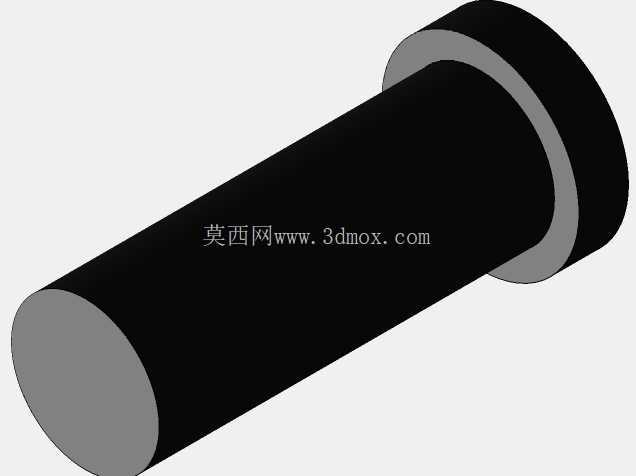

　　结构设计上，储料筒采用立式圆筒外形，底部通过锥段过渡到阀体和出料管路，这种形式有利于液体靠自重汇集，也便于在筒壁外侧预留液位检测、清洗口和加料接口的安装位置。灌装阀位于储料筒下方，靠近输送带中心线，阀件周围保留操作空间，方便后续更换密封件、调整流量或拆洗流道。旋盖机构上方设置矩形安装箱体，内部可容纳驱动电机、传动件、扭矩控制元件或气路组件；下方通过四根平行立柱连接活动压头，立柱既承担导向，又使封盖力沿竖直方向传递，避免侧向载荷直接作用在瓶身。

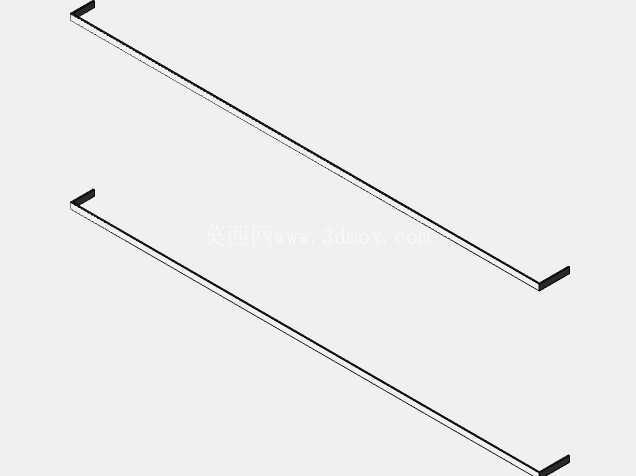

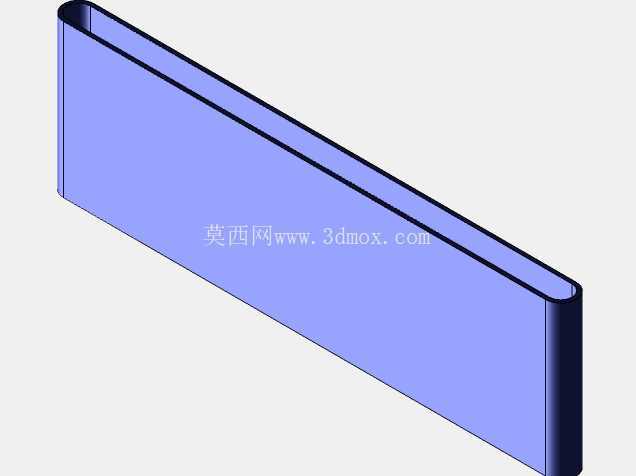

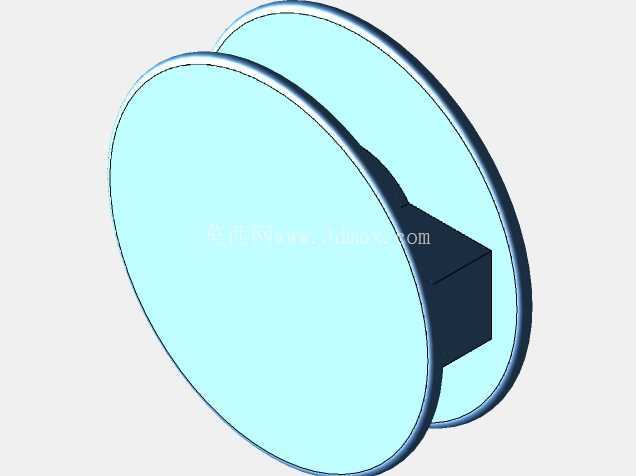

　　输送部分采用平直台板加两侧边框的形式，台面上可根据瓶径更换导向护栏、拨瓶星轮或定距螺杆。若生产节拍较高，可在灌装头和旋盖头下方增加瓶身夹持块，使瓶体在停止位置不随输送带摩擦而移位；若更换瓶型，则主要调整护栏宽度、挡停位置、灌装头高度以及旋盖头行程。输送带两端设置驱动与张紧区域，支腿落在地面基准上，台架高度应与人工补盖、瓶体上线和成品转接设备相匹配，同时保证操作人员能够观察灌装阀滴漏和旋盖质量。

　　安装边界方面，整线长度需覆盖上瓶、灌装、旋盖和排出四个区间，设备宽度除输送台本体外，还应在驱动侧预留电机、链轮或同步轮的维护空间，在操作侧预留瓶盖补给与清场距离。储料筒顶部高于旋盖框架，布置时要确认车间净高、吊装路径以及加料方式；筒体支撑不应压在输送台薄板上，而应将载荷传递到独立支架或加厚台架。旋盖龙门的立柱间距要大于最大瓶体直径并留出护栏调整量，压头最低点与输送带面之间的距离应依据瓶高、盖高和补偿弹簧行程确定，最高点则需满足取盖、复位和瓶盖通道布置。

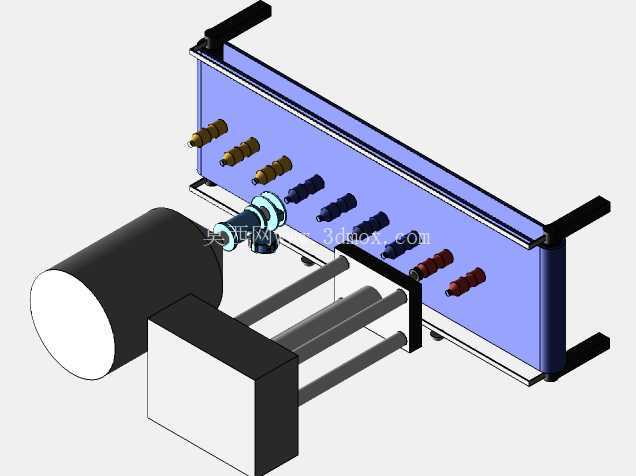

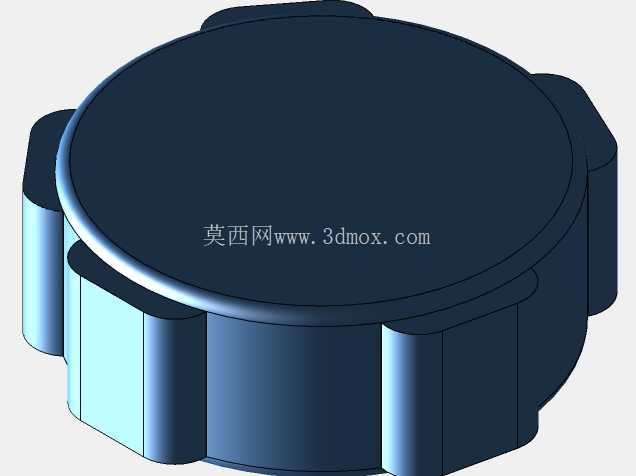

　　建模时可将设备拆分为输送台架、储料筒体、灌装阀组、旋盖龙门、压盖头、瓶体与瓶盖等子装配，便于在方案评审中分别检查运动行程和干涉区域。需要重点核对的位置包括：灌装头下降后与瓶口的同轴度，压盖头在最低位置时是否压伤瓶肩，立柱与活动板之间的导向间隙，输送护栏与瓶身的接触关系，以及管路、线缆沿台架边缘走线后是否侵入操作通道。对于需要接入自动化控制的场景，还可在储液单元布置液位信号，在灌装阀处设置启停信号，在旋盖头处设置扭矩和到位信号，使机械结构与HMI课程中的联锁逻辑、节拍统计和故障提示相对应。

　　整体外形以规则框架和直立筒体为主，便于加工方采用型材焊接、板材折弯和标准紧固件组合实现。台架下方空间可布置接液盘、气阀、接线槽或驱动元件，接液盘应略宽于灌装区域，以便收集滴漏液体并集中排放。旋盖区域附近应避免裸露的传动夹点，护罩可在三维方案中先行占位，再根据现场安全距离细化。通过这种工位集中布置，瓶装产品无需在灌装和封盖之间转线，能够减少搬运环节，保持瓶口洁净，并使设备占地面积、操作人数和调试点位都得到有效控制。
