移动式重载发动机翻转维修支架

　　在商用车维修车间、发动机再制造工位以及整机拆解实训场地里，发动机本体的搬运、姿态调整与长时间固定一直是影响作业效率的关键环节。裸机状态下的发动机外形不规则，缸体上的安装吊点分布分散，若直接使用行车悬吊进行拆装，操作人员很难在缸盖、油底壳、飞轮壳等多个方位之间获得稳定作业姿态，悬吊状态下的轻微晃动还会带来螺栓对位偏差、工具滑脱等隐患。这款带脚轮的立式发动机支架，正是围绕250公斤级动力总成的维修支撑需求展开结构设计，把承重、回转、移动与锁止功能整合在一套可推移的工位装备中。

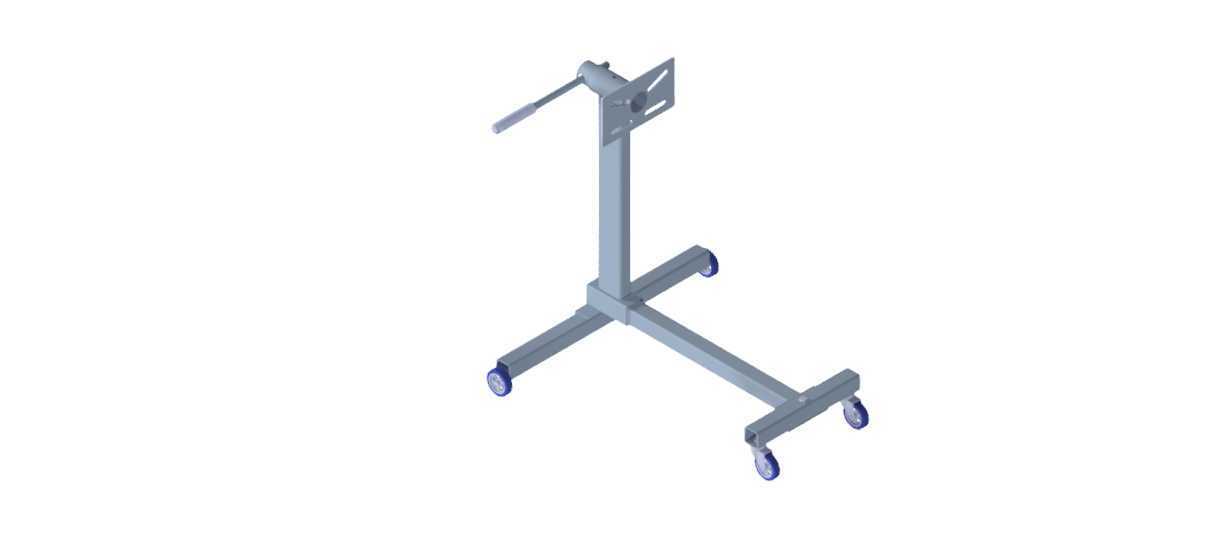

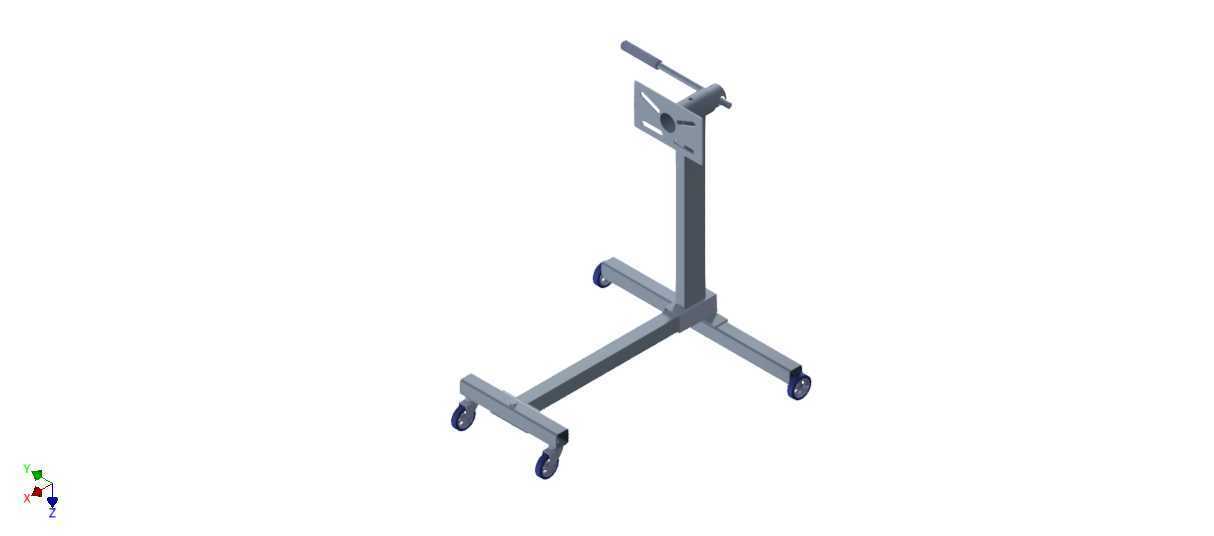

　　从整体布局来看，支架采用十字交叉的底梁作为承载基础，四根支腿末端分别配置万向脚轮，轮体选用带硬质胎面的工业脚轮，单轮承载余量按照整机重量的不均匀分布进行校核。十字底梁的优势在于接地跨度大，当发动机挂载在立柱上端并随翻转盘转动时，整机重心会在水平方向产生偏移，交叉梁能够把倾覆力矩分散到四个轮位，避免单侧支腿翘动。底梁与主立柱的衔接节点采用箱形焊接结构，立柱承受的弯矩通过加强肋板传递至底梁翼面，节点区域没有出现单薄的角焊缝搭接，这一点在长期承受交变载荷的维修工装中尤为重要。

　　立柱顶端设置发动机连接法兰与翻转调节机构，法兰盘上预留多组安装孔位，用于匹配不同机型缸体侧面的安装螺纹孔。实际维修作业中，发动机并非统一接口，柴油机型与汽油机型的缸体侧壁孔距、螺栓规格差异明显，因此连接盘采用可调孔位布局，配合转接板可以覆盖常见轻型货车、乘用车动力总成的挂载需求。翻转机构承担两个核心功能：一是让发动机绕水平轴线旋转，二是在任意角度保持锁止。拆装油底壳时需要将缸体下平面朝上，检修活塞连杆组时又要让缸筒轴线处于便于抽插工具的角度，带锁止的翻转轴可以让维修人员在单人操作下完成姿态切换，锁紧后盘片与轴端之间形成刚性摩擦约束，不会在敲击衬套、压装轴承时发生自行回转。

　　侧向伸出的操作手柄为转动发动机提供力臂，发动机重心偏离回转中心时，徒手扳动法兰盘会非常费力，加长手柄把输入扭矩放大，操作人员站在支架侧方即可缓慢转动重型机体。手柄末端做防滑处理，工位上沾有机油的情况下仍能保持握持可靠性。立柱高度经过权衡：连接盘中心距离地面留出足够空间，发动机翻转至油底壳朝下时，底部突出的滤清器、放油螺塞不会与底梁干涉；翻转至缸盖朝下时，顶部进气歧管、喷油器等突出件也不会触碰地面。这个高度同时兼顾人工操作舒适区，缸盖螺栓、气门室罩等频繁拆装的部位大致位于维修人员胸腰高度，减少长时间弯腰或举臂作业。

　　移动性能是该支架区别于固定式发动机台架的显著特征。四个脚轮让整套挂载后的发动机可以在车间内灵活转位：拆解区完成外部附件拆卸后，可直接推移至清洗区进行缸体外部冲洗，再转移至装配区进行重组，无需反复调用行车吊装。脚轮的布置兼顾转向灵活性与停放稳定性，十字梁端部轮位在推移时跟随转向，到位后通过轮边制动结构锁定，防止施力扳手时支架滑移。

　　从安装边界角度评估，支架底梁的十字外廓决定了工位占地范围，支腿向四周伸展后形成近似方形的接地包络，设备周边需要预留推移通道与操作手柄回转空间。立柱后方与侧方应避免紧贴工具柜、气路管线，保证发动机360度翻转时，排气管、发电机支架等突出外轮廓拥有完整扫掠空间。连接发动机时，首先核对缸体侧壁螺纹孔深度，选用匹配长度的安装螺栓，防止螺栓过长顶入缸体水套或过短导致螺纹啮合圈数不足；起吊对位过程中让发动机连接面与法兰盘保持平行，穿入全部螺栓后再均匀拧紧，最后缓慢释放吊具载荷，观察支架底梁挠度与脚轮接地状态。

　　结构设计上，承重件以型钢焊接件为主，立柱采用矩形截面管，截面在强弯矩方向提供较大抗弯模量；底梁承受压弯复合载荷，翼缘宽度与壁厚配合保证轮位支撑处不出现局部凹陷。焊接后整体去应力处理能够降低长期重载下的变形趋势，翻转轴与衬套配合面考虑耐磨维护，磨损后可单独更换衬套而不必报废整根立柱。这类支架在三维建模时需要重点验证运动包络：把发动机总成装配到连接盘后，模拟绕轴回转全过程，检查曲轴皮带轮、飞轮、进排气歧管与立柱、手柄、底梁之间的最小间隙；同时做重心倾覆校核，确认重心在任意转角下都落在四个脚轮围成的支撑多边形内，并保留足够安全裕度。

　　日常使用中，支架还承担发动机大修后的磨合台架过渡支撑作用，完成内部装配的机体可以挂载在支架上接驳外部燃油、冷却与电气线路，进行启动前检查与低速运转验证。可推移特性让它既能在独立维修工位使用，也能纳入流水线式发动机再制造工序，在不同工位间流转工件。对于职业院校实训中心，这类支架同样适合用于发动机结构认知教学，学员可以围绕整机多角度观察缸体、缸盖、附件系统的装配关系，并在锁止状态下练习螺栓拆装、间隙测量等基础工艺。整体而言，这套支架没有复杂的传动与控制系统，却通过合理的承重路径、翻转锁止、脚轮移动和接口适配，解决了重型发动机维修过程中支撑不稳、转位困难、作业姿态受限的实际问题。
