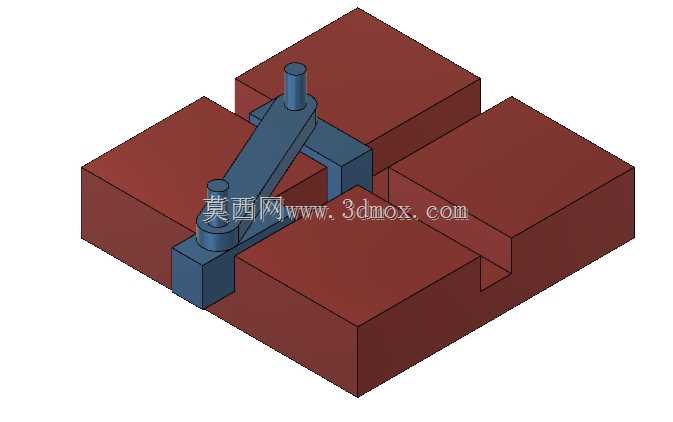

十字槽位联动式双向滑动锁紧机构

该滑动机构主要面向多工位切换的工装夹具、自动化生产线工位定位、小型模组滑台配套锁紧场景设计，可在十字排布的四个工位之间实现快速切换与位置锁定，解决传统单轴滑台无法覆盖十字方向工位、切换后定位精度不足的问题，常见于电子元器件装配工位、小型零件检测工装、多工序加工夹具的工位切换环节，能够在不额外增加驱动元件的前提下，通过单操作件完成两个垂直方向的滑动与锁止动作。从功能特性来看，该机构采用一体式拨杆联动设计，拨杆底部的两个定位柱分别嵌入十字排布的基座滑槽内，操作时扳动拨杆即可带动滑动块沿滑槽方向移动，当拨杆转动至对应滑槽方向时，未被驱动方向的定位柱会自动卡入基座的定位槽内，实现非运动方向的锁止，避免滑动过程中出现偏移、窜动问题，整个操作过程无需额外插拔定位销，单步操作即可完成工位切换与锁紧，操作行程短，定位重复精度高，可适配频繁切换工位的作业场景。设计思路上，该机构优先考虑了操作便捷性与结构紧凑性，将滑动导向、位置锁紧、操作手柄三个功能模块集成在同一组件上，基座采用十字通槽设计，四个方向的槽位尺寸统一，可根据实际工位需求调整槽位长度，适配不同的工位间距需求；滑动组件采用分体式嵌装结构，导向块与拨杆采用轴孔配合，转动间隙控制在小范围内，既保证拨杆转动灵活，又避免间隙过大导致的定位误差；所有滑动接触面均预留了润滑脂存储槽，长期使用时可减少磨损，延长机构使用寿命。从外形尺寸与安装边界来看，该机构整体呈方形布局，基座的四个安装块可直接通过螺栓固定在设备工作台面，安装孔位采用对称排布设计，无需额外制作转接板即可适配多数标准工装台面；机构整体高度较低，拨杆抬起高度不超过基座顶面两倍高度，不会占用过多垂直方向空间，可适配安装空间紧凑的小型自动化设备；滑动行程可根据实际使用需求调整基座槽位长度，标准状态下每个方向的滑动行程可覆盖相邻两个工位的间距，安装时仅需保证基座安装面平面度符合要求，即可保证滑动顺畅无卡滞，无需复杂的调试校准工作。
