车用汽油发动机点火火花塞结构

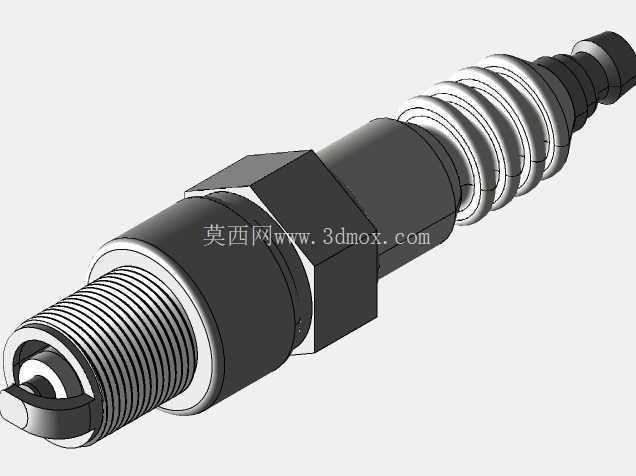

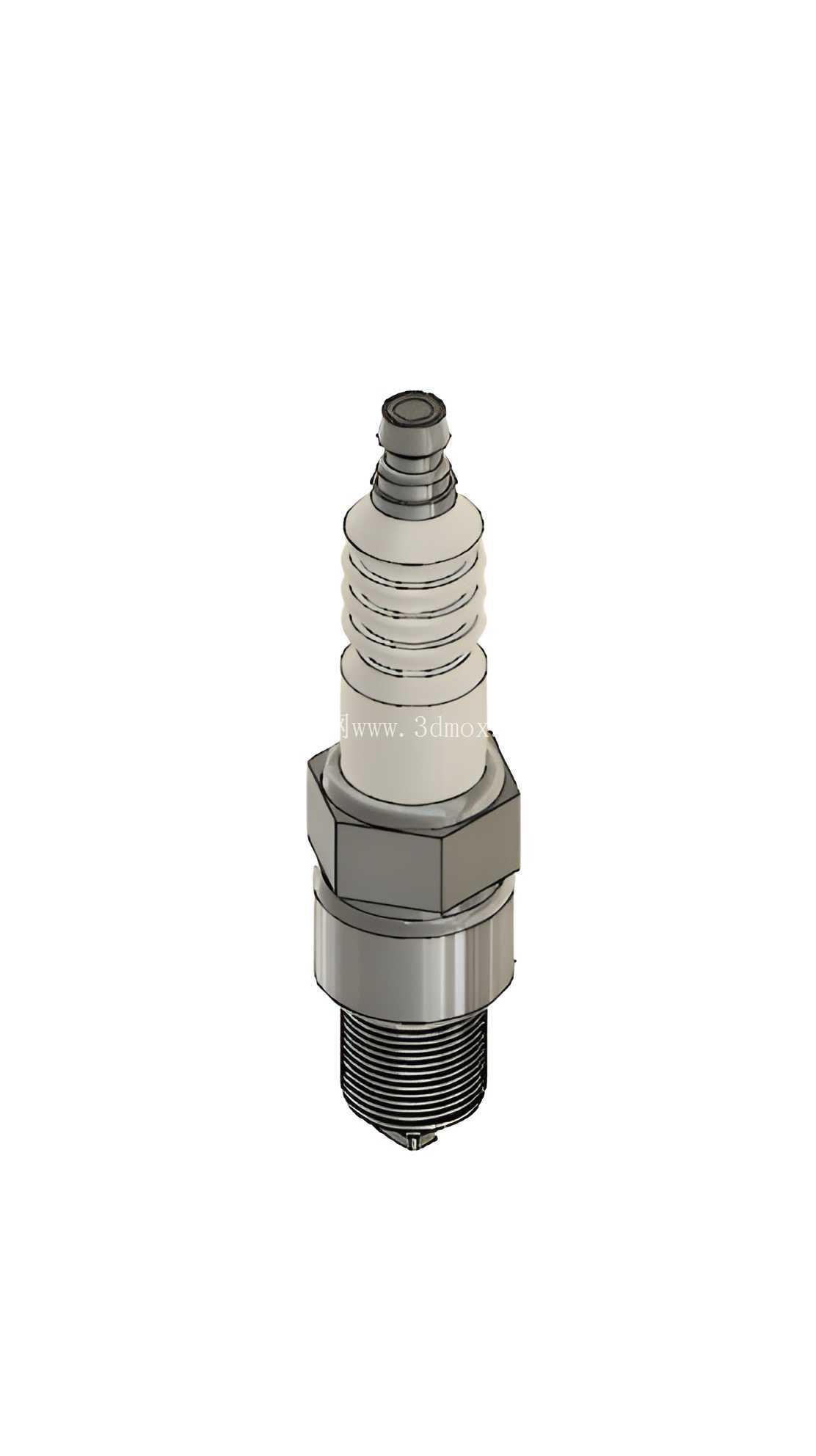

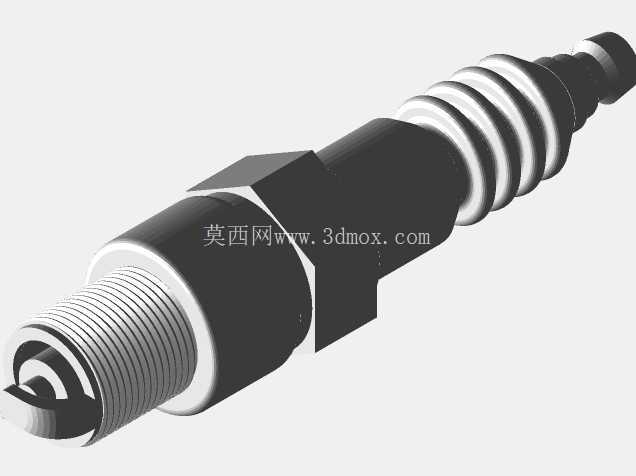

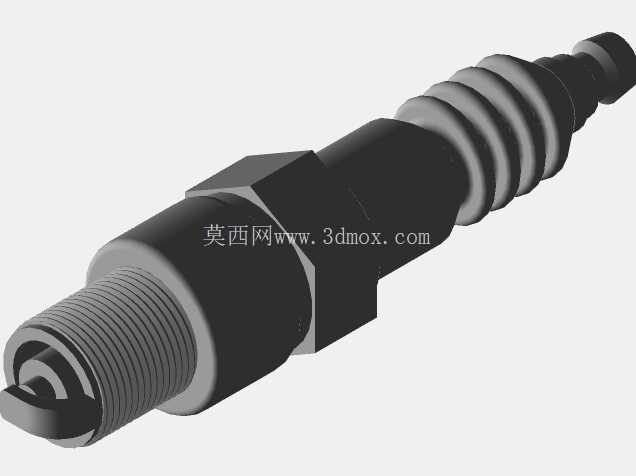

　　火花塞是汽油发动机燃烧系统中直接承担点火能量释放的关键零件，三维结构需要同时表达金属壳体、六角安装面、密封螺纹、陶瓷绝缘体、中心电极、侧电极以及上部接线端子等部位的相对关系。模型在外形上保留了细长同轴布置特征：下部为伸入燃烧室的电极端，中段设置螺纹与六角拧装面，上部为绝缘瓷体和高压接线端。该类零件虽然体积不大，但在发动机工作时处于高温、高压、高频点火和燃烧产物侵蚀环境中，因此结构边界、材料分区和装配关系都需要在建模时清晰呈现。

　　从实际使用场景看，火花塞主要安装在汽油机气缸盖的火花塞孔内，下端电极位于燃烧室顶部附近。高压点火能量通过接线端进入中心电极，在中心电极与接地侧电极之间形成电火花，点燃压缩后的可燃混合气。它既影响冷启动、怠速稳定性、加速响应，也与燃烧完全程度、排放表现和燃油消耗相关。对于结构设计人员而言，火花塞并不是孤立零件，其螺纹旋入深度、电极伸入位置、六角面与缸盖接触面的配合，都会影响燃烧室几何和热负荷分布。若伸入过长，电极可能过热或与活塞运动边界发生干涉；若伸入过短，点火位置偏离最佳区域，火焰传播距离增加，燃烧效率下降。

　　建模时可先按回转体思路搭建主体轴线，再分别处理金属壳体与陶瓷绝缘体的外形差异。金属壳体部分包含外螺纹、六角扳手面、密封座面和侧电极固定结构；陶瓷部分呈现多段阶梯圆柱形态，上部较细以便连接高压帽，中部直径增大以提高绝缘距离和爬电距离，下部穿过壳体并延伸至电极区域。中心电极沿轴线布置，侧电极从壳体下端弯出并与中心电极保持规定间隙。螺纹段需要重点控制公称直径、螺距、有效旋合长度和末端倒角，因为这些尺寸直接决定与气缸盖孔的匹配。六角面则用于施加规定拧紧力矩，模型中应保留足够明确的对边宽度和高度，便于在虚拟装配中检查套筒空间。

　　安装边界方面，火花塞周围通常要预留扳手摆动或套筒下沉空间，尤其在多气门发动机、紧凑燃烧室和集成式点火线圈布置中，气门导管、喷油器、冷却水道和加强筋都会压缩安装区域。三维模型可用于检查火花塞拆装路径、高压线圈接插空间以及缸盖孔周密封面。密封形式不同，座面结构也不同，常见有平座配合垫片和锥面自密封两种思路；平座结构对垫片厚度和压紧面平整度敏感，锥面结构则依靠金属锥面贴合实现密封。无论采用哪种形式，建模时都不应只关注外观，而要把接触环带、旋入长度和支撑面位置表达准确。

　　产品功能特性上，火花塞的热值范围、电极间隙和绝缘可靠性是工程应用中的核心因素。热值反映壳体与瓷体向缸盖传递热量的能力，偏热型适合较低负荷、较低转速工况，偏冷型更适合高负荷、高增压或高转速发动机。电极间隙过大时，点火线圈需要更高击穿电压，高速高负荷下容易失火；间隙过小则火花能量不足，火焰核形成不稳定。瓷体表面的肋状结构并非单纯装饰，而是增加表面泄漏距离，减少潮湿、积污和高压沿面放电风险。上部接线端子还要考虑与点火线圈护套或高压线帽的插拔配合，端子直径、颈部长度和护套包覆深度都会影响高压连接可靠性。

　　在发动机概念设计阶段，该模型可放入气缸盖总成中进行干涉检查，确认螺纹孔轴线、燃烧室凹坑、进排气门和活塞顶面之间的安全距离。在试验或教学场景中，它也可用于说明点火系统能量传递路径、拆装工具选择以及扭矩控制要点。对于逆向建模和零部件库建设，分段建模比单一实体更有利于后续赋予材料属性：金属壳体可体现钢质或镍基合金特征，瓷体采用绝缘陶瓷材质，电极端部可根据实际产品表现镍合金、铂合金或铱金等耐磨耐高温材料。

　　外形处理上，模型应避免把火花塞简化成普通带螺纹圆柱。下端电极的弯折形状、壳体滚花或多边形表面、瓷体分段锥度、上部接线螺母以及螺纹牙型，都是识别和工程校核的重要细节。螺纹不必在所有展示场景中都追求全牙高密度渲染，但在装配剖面或安装边界检查中，应能体现有效啮合长度和末端位置。侧电极与中心电极之间的微小间隙需要单独保留，因为这一间隙正是火花发生区域，也是点火功能最直观的结构表达。

　　从维护角度看，火花塞在长期运行后会出现电极烧蚀、积碳、瓷体污染和间隙变化等情况。三维结构若能清楚展示电极端部和壳体开孔区域，也便于培训人员理解故障产生位置。拆装时力矩过大可能造成螺纹损伤、垫片过度压溃甚至缸盖开裂；力矩不足则可能导致密封不严、热量传递异常和漏气。由此可见，一个完整的火花塞三维模型不仅是外观件，更承载了点火功能、热管理、密封配合、缸盖安装和维修工具空间等多方面工程信息。
