带齿锁紧端中空雨水导流套筒

　　这款带周向锁紧齿的中空导流套筒，主要面向户外作业设备、工程车辆以及露天布设的工业机组排水场景使用，核心作用是将设备顶盖、平台汇流的雨水定向引导排出，避免积水沿设备壳体缝隙渗入内部电气元件、传动铰接部位，从结构层面降低积水引发的短路、锈蚀以及冬季冻胀卡滞风险。

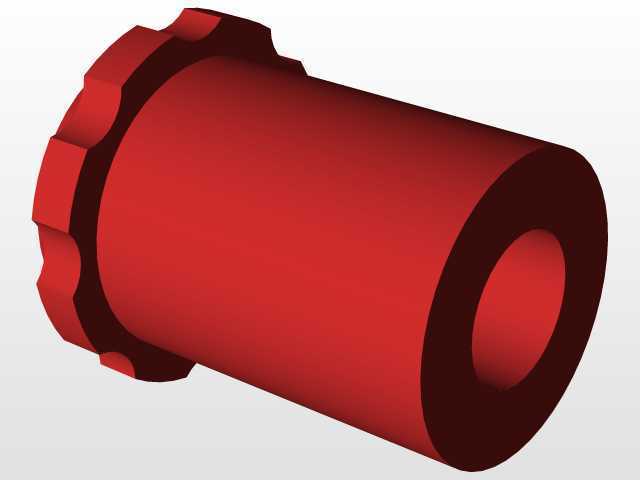

　　从实际装配逻辑来看，套筒一端设计了均匀分布的周向凸齿结构，该结构并非用于传动承载，而是作为安装防松定位结构：装配时带齿端贴合设备排水口的对接端面，周向凸齿可嵌入对接面的预留卡槽或压紧垫片的防滑纹理内，当配套锁紧压圈旋紧后，凸齿能够限制套筒自身周向转动，即便设备长期承受路面颠簸、作业振动或是温度交变带来的热胀冷缩应力，套筒也不会出现松脱偏转，保证排水通路始终对齐预设排水方向。套筒主体采用等壁厚中空圆柱结构，内壁全程做顺滑过渡处理，没有突兀的台阶或死角，雨水裹挟的少量泥沙、落叶碎屑可以随水流直接冲出，不会在管腔内淤积堵塞，日常运维无需频繁拆解疏通。

　　建模过程中首先以回转体逻辑搭建主体基础轮廓：先绘制内外两层同轴回转截面，内壁直径按照排水流量需求设定，保证常规降雨强度下管内水流处于无压满流临界状态以下，避免排水阻力过大出现顶盖积水；外壁厚度结合安装空间的径向边界设定，在满足结构刚性的前提下尽可能缩小外径，减少对设备周边其他管路、走线架的空间占用。周向锁紧齿采用阵列特征生成，齿形做了圆角钝化处理，既避免安装过程中锐边划伤操作人员密封胶条，也能降低应力集中系数，让压圈施加的轴向锁紧力均匀分散到整个端面上，不会出现局部齿根受力过大断裂的问题。套筒两端的端面都预留了密封件安装位，可适配O型圈或者平面密封垫片，装配后对接面不会出现渗水缝隙，杜绝雨水从连接位置渗漏到设备内部。

　　现场安装时该套筒的轴向长度经过适配性设计，伸出设备外壁的段长刚好可以将雨水引导至远离设备基础的位置，不会让排水顺着设备外壁流淌留下水痕，也避免冬季排水在设备作业面周边结冰造成打滑隐患。径向尺寸方面，套筒外壁和周边相邻的液压管路、电缆束预留了足够的安全间隙，设备运行过程中产生的振动不会让套筒和相邻部件发生摩擦磕碰。针对需要调整排水方向的安装场景，套筒的中空通径全程保持一致，即便现场需要小幅裁切调整轴向长度，也不会改变内部过流面积，排水性能不受影响。

　　从结构耐用性角度考量，整个套筒没有复杂的薄壁悬挑结构，所有转角位置都设置了工艺圆角，无论是注塑成型还是机加工生产都具备良好的工艺性，脱模或者切削加工过程中不会出现应力变形。周向齿的齿高经过合理设定，既能够提供足够的周向防转摩擦力，也不会因为齿高过大导致密封垫片被齿形压破失效。在设备长期户外使用场景下，该套筒除了导流雨水之外，也可作为小型设备的冷凝水排放通路使用，兼容多种排水介质的输送需求，整体结构简单可靠，没有易损活动部件，全生命周期内几乎不需要额外维护，能够稳定适配各类露天机械设备的排水系统改造与原配装需求。
