简易长枪式器械结构三维数模设计

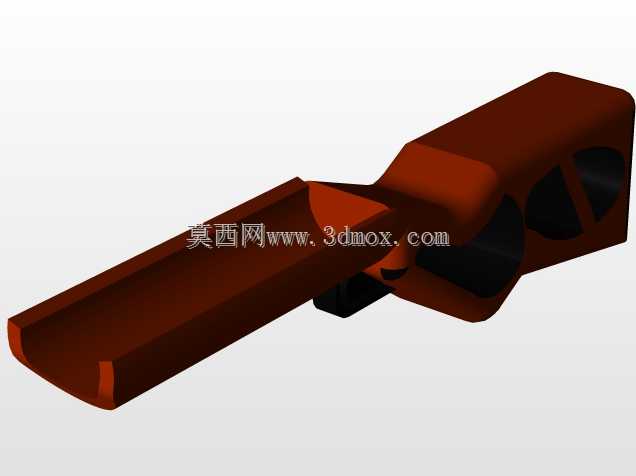

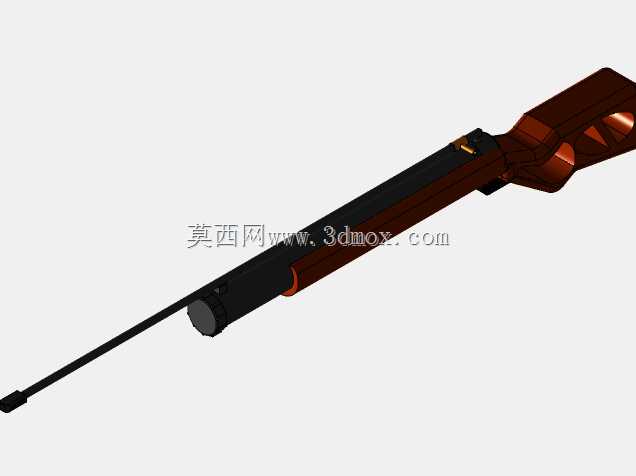

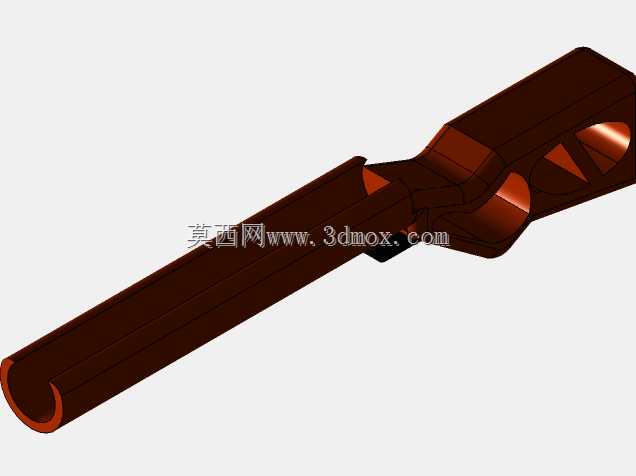

　　这款长杆手持类器械的三维结构设计，首先要考虑的是实际握持操作时的人机适配性，枪托部分采用贴合手部握持弧度的曲面造型，在建模阶段就对握持区域的曲面做了连续曲率处理，避免出现棱角硌手的问题，同时枪托处预留的镂空结构，一方面可以降低整体结构重量，另一方面也能在长时间持握时提升通风性，减少手部出汗打滑的概率。从结构组成来看，整个模型分为枪托主体、中部身管连接段、前端细长杆三个核心装配模块，各模块之间采用止口定位的装配方式，在三维建模时对配合面做了0.1mm的间隙预留，满足实际加工后装配的公差要求，不会出现过盈装不上或者间隙过大晃动的问题。

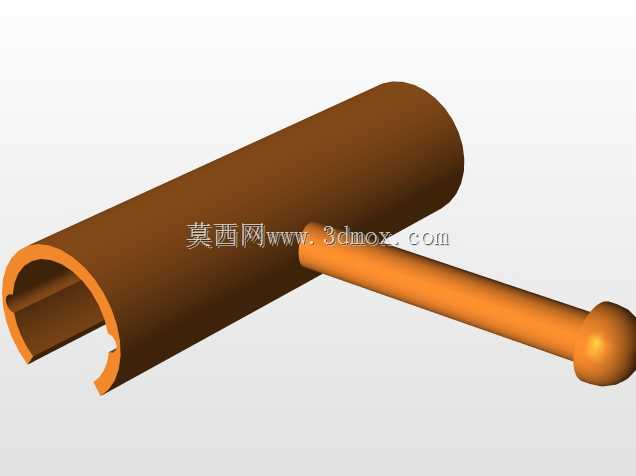

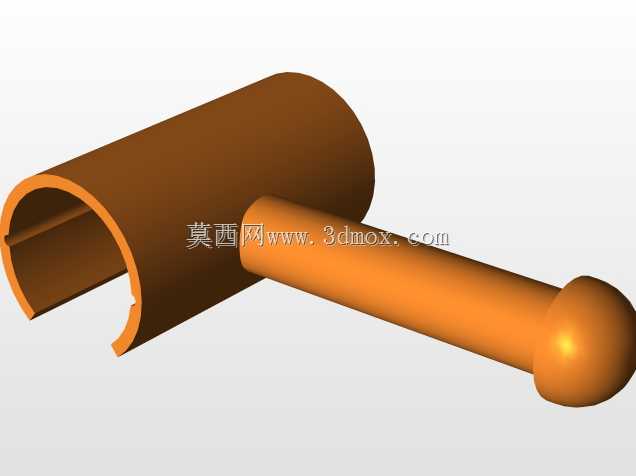

　　在实际应用场景中，这类长杆手持器械多用于需要远距离精准操作的作业场景，比如狭窄空间内的异物拾取、高处点位的轻量操作，前端细长杆的长度设计经过反复校核，在保证足够操作距离的前提下，控制杆身的长径比在合理区间，避免杆身过长导致的前端挠度超标，操作时出现晃动感。中部身管部分采用圆柱形主体加侧方定位凸台的结构，凸台位置对应内部传动或者动力模块的安装点位，建模时对凸台的安装孔位做了同轴度约束，保证后续安装功能部件时的位置精度，不会出现传动卡滞的问题。

　　设计思路上没有采用复杂的曲面拼接，而是优先考虑加工可行性，枪托部分的造型可以通过注塑一次成型，不需要额外的二次加工，身管部分采用标准圆管型材加工，只需要在对应位置铣出定位槽和安装孔即可，前端长杆可以选用标准冷拉圆钢加工，大幅降低后续生产的制造成本。外形尺寸方面，整体长度控制在单手持握加小臂延伸的合理操作范围内，枪托部分的最大宽度贴合成年人手掌展开的握持尺寸，安装边界上，各部件的最大外轮廓没有超出手持操作的干涉范围，在做动作模拟时，不会出现部件和操作者手臂、衣物剐蹭的问题。

　　结构细节上，枪托和身管的连接位置做了加强筋过渡，避免在受到轴向冲击力的时候连接位置出现断裂，前端长杆和身管的连接采用螺纹加止转销的双重固定方式，既可以方便拆卸更换不同长度的前端杆，也能保证操作时杆身不会跟转。建模过程中对所有的锐边都做了R0.5的圆角处理，不仅是为了握持安全，也能避免加工时出现应力集中的问题，提升部件的使用寿命。在装配验证阶段，通过三维软件的干涉检查功能，确认所有活动部件（如果后续加装操作扳机的话）的运动行程内没有干涉，固定连接面的接触面积足够，不会出现应力集中导致的部件变形。

　　针对实际使用中可能出现的跌落情况，在枪托的尾部和前端杆的头部都做了加厚处理，这两个位置是跌落时最容易先接触地面的部位，加厚处理可以提升抗冲击能力，不需要额外增加缓冲垫就能满足日常使用的强度要求。整个模型的建模过程采用全参数化设计，后续如果需要调整杆长、枪托握持角度，只需要修改对应参数就能快速更新模型，不需要重新绘制草图，能大幅提升后续改型设计的效率。各部件的壁厚设计也遵循均匀壁厚的原则，枪托部分的壁厚控制在2.5mm，既满足强度要求，也不会因为壁厚过大导致注塑时出现缩痕，身管部分的壁厚根据管材规格选用标准壁厚，不需要定制特殊规格的原材料，进一步降低生产环节的采购成本。
