乘用电动汽车齿轮齿条式电动助力转向机总成

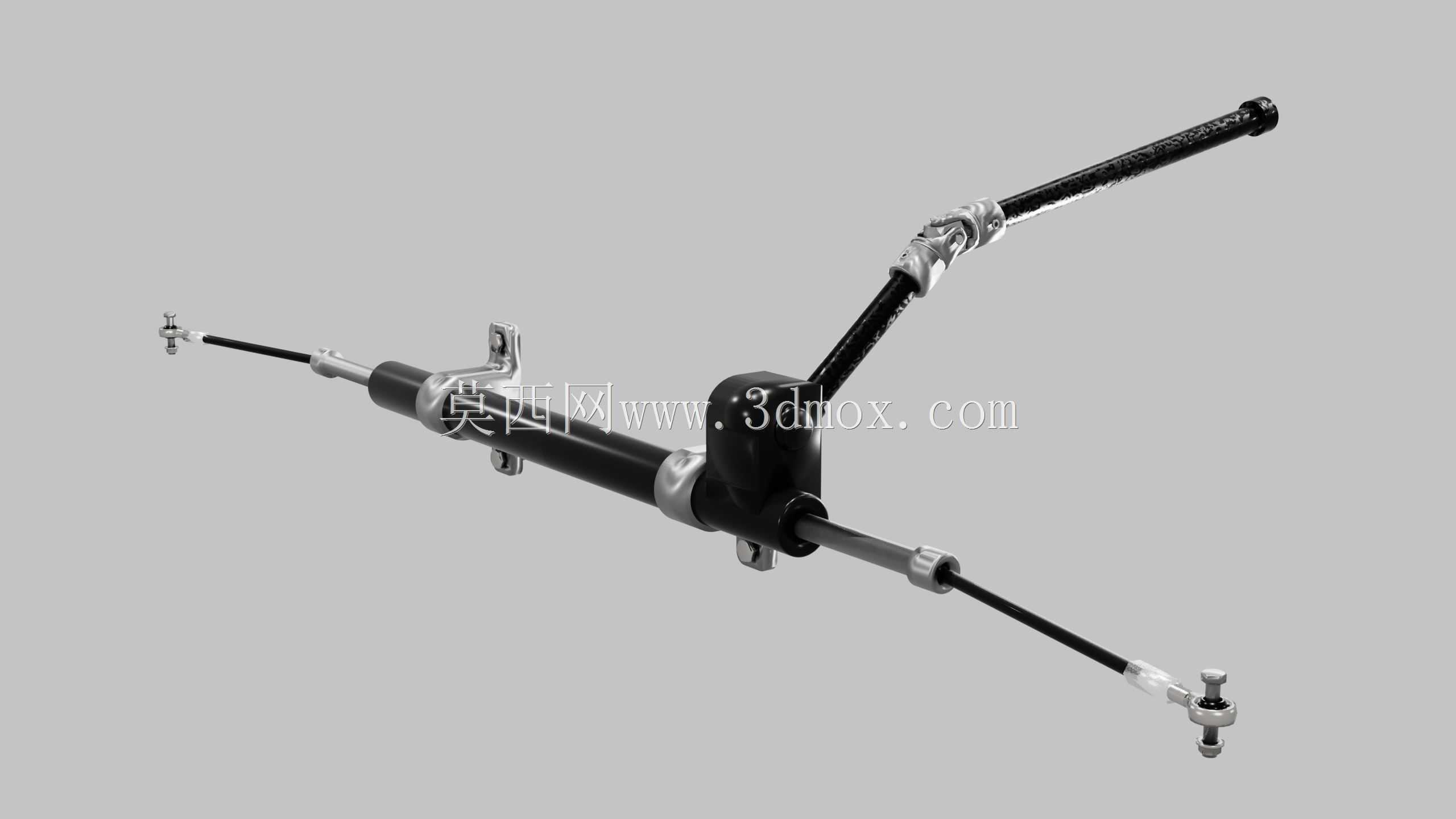

　　这套电动助力转向总成面向纯电动乘用车辆的前舱底盘布置，核心承担方向盘转角输入到前轮转向动作的机械传递，并在驾驶员输入力矩基础上叠加伺服助力，降低原地挪车、低速泊车与城市道路调头时的操作强度。总成采用齿轮齿条式结构，转向器壳体横向布置在前副车架区域，两端通过拉杆球头连接转向节，输入轴经中间轴与方向盘管柱相连，形成从驾驶舱到轮端的完整转向链路。

　　从整车匹配角度看，齿轮齿条机构把转向小齿轮的旋转运动转换为齿条的直线往复运动，再由内拉杆、外球头推动两侧转向节绕主销偏转。该结构传动路径短、刚性反馈直接，适合对路感和布置紧凑性都有要求的电动乘用车。模型中转向传动比按20.4进行匹配，意味着方向盘端较大的转角输入被转换为齿条端受控的线性位移，在保证转向灵敏性的同时，也避免前轮转角过于激进。

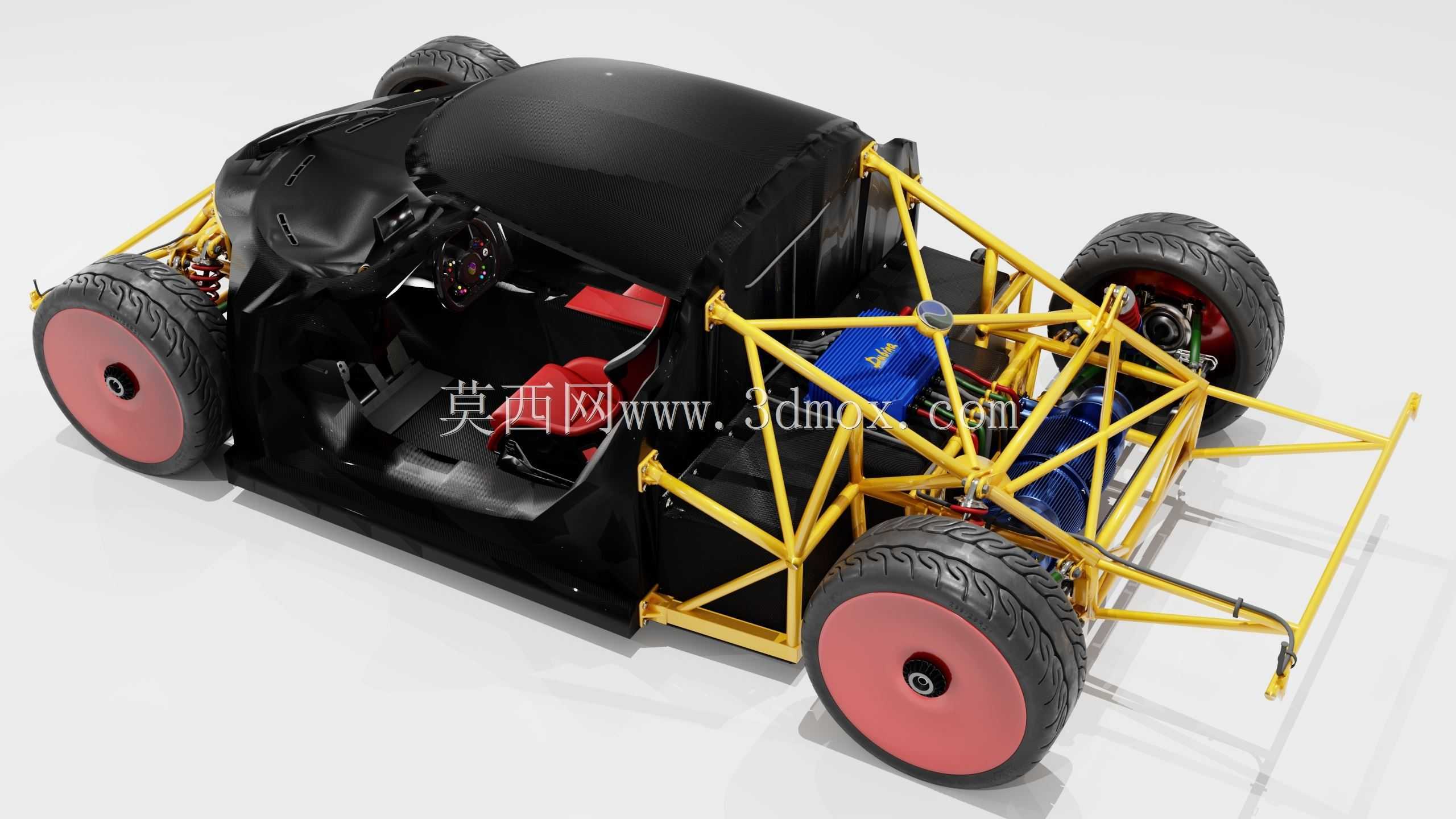

　　总成的安装边界需要重点校核。比例1:0状态下，模型外包络尺寸约为1740毫米×946毫米×419毫米，其中横向长度主要由转向器壳体、齿条行程端、调节拉杆和外球头决定；高度方向包含输入轴、中间连接轴及周边支架的空间占用；宽度方向则受助力电机、控制单元和传感器局部凸出结构影响。前舱布置时，不能只看齿条壳体本身的圆柱段，还应预留两端拉杆摆动空间、输入轴与防火墙穿孔区域的安全距离，以及电机壳体与悬架、线束、制动管路之间的动态间隙。

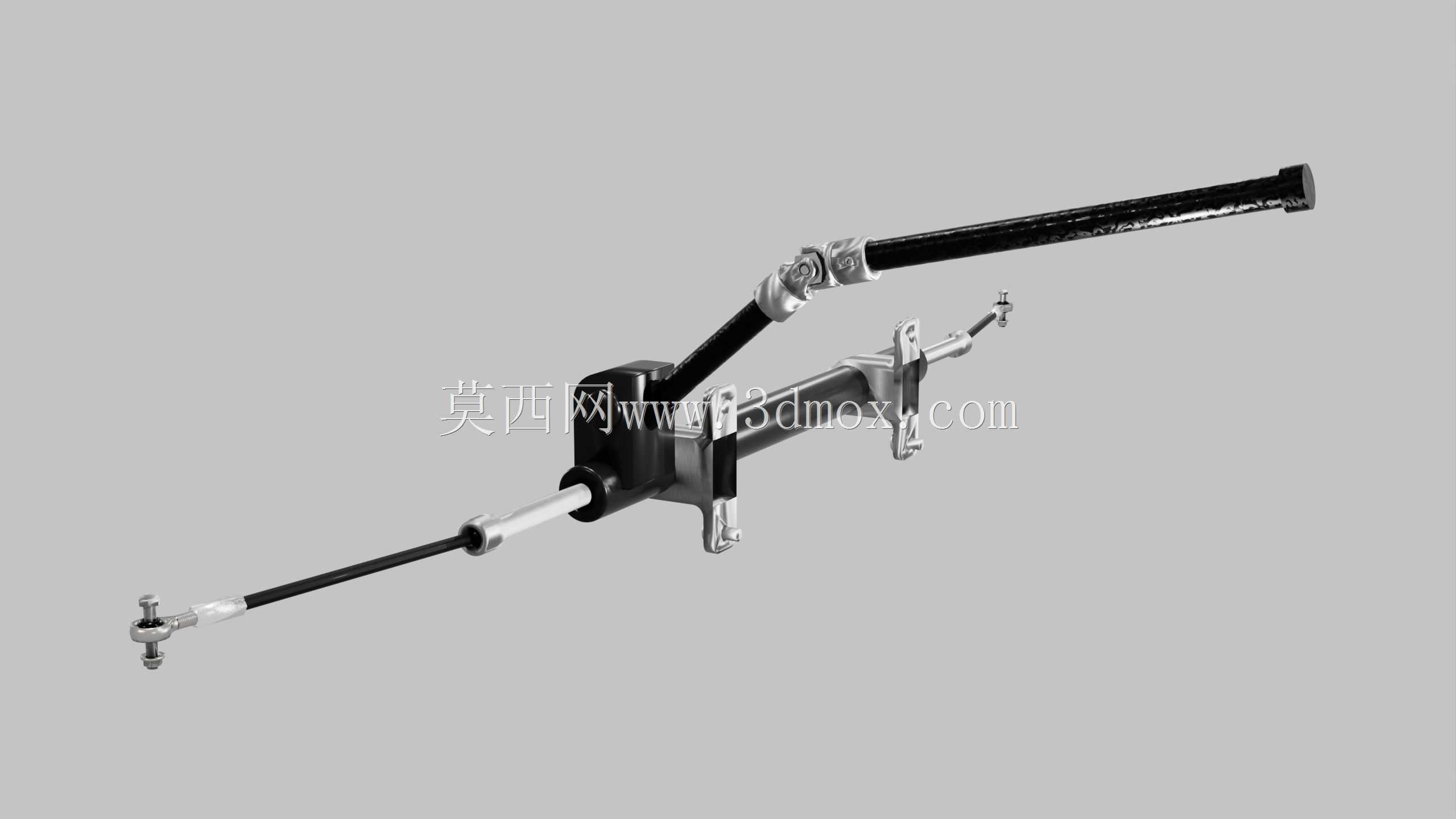

　　输入轴上端设置花键连接区域，用于和转向中间轴配合。花键承担扭矩传递，装配时需保证插入深度、相位角和防松结构一致，避免极限打方向时出现敲击或旷量。输入轴下方通过径向球轴承支承在支架管段内，轴承位置靠近载荷传递路径，可减小轴端弯曲力矩，使方向盘转动更平顺。中间轴并非简单刚性直杆，而是带有角度补偿的连接段，能够适应车身、副车架与驾驶舱之间的装配公差，同时在悬架跳动和车身变形时保持扭矩连续传递。

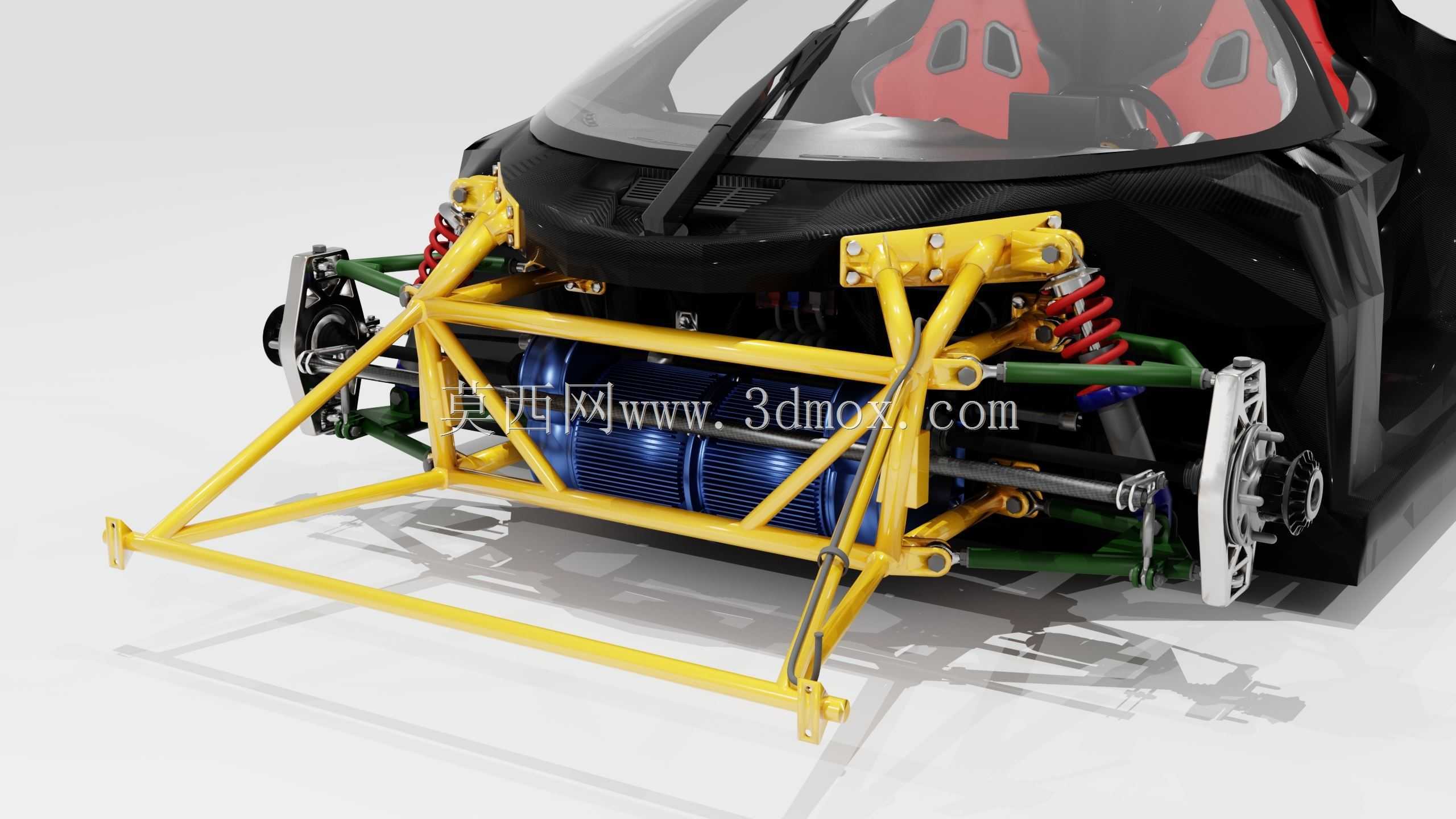

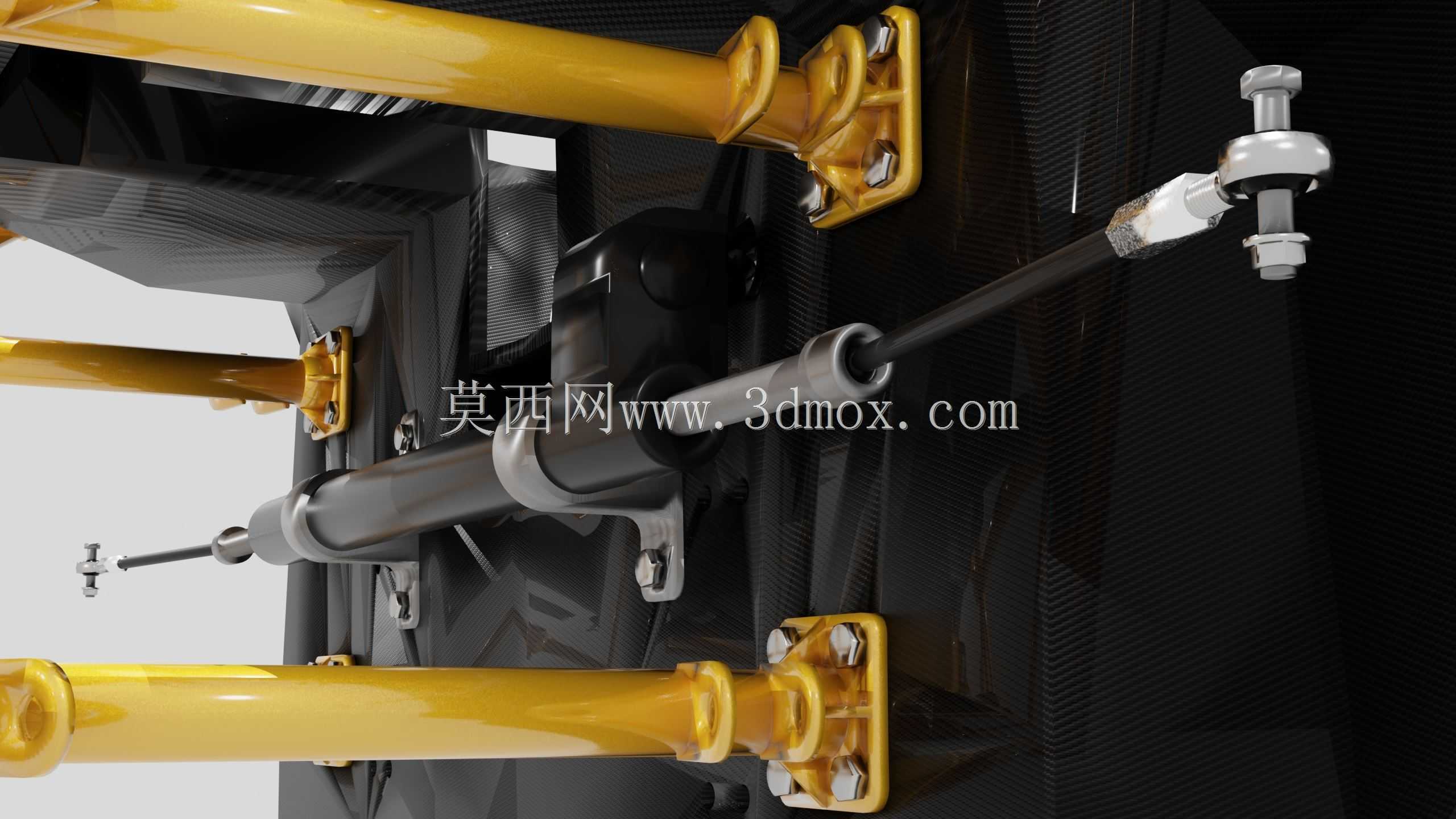

　　齿条壳体两端设有安装支架，支架通过紧固件连接到车体或副车架指定安装点。设计时支架位置决定了转向器与轮端拉杆的几何关系，若安装点前后或高低偏差过大，会改变转向拉杆与下摆臂的瞬时运动关系，进而影响束角变化曲线。对于前置前驱或电驱动平台，前舱内部还需避让电机、减速器、电控散热器和高压线束，因此转向器壳体的圆柱段、助力单元的凸出方向以及拉杆起始角度都要在总布置阶段进行包络检查。

　　电动助力部分由助力电机、电子控制单元、扭矩传感器、转子位置传感器和转向轴组件协同工作。扭矩传感器用于识别驾驶员施加在方向盘上的力矩方向与大小，转子位置传感器反馈电机运转位置，控制单元依据车速、转向角和力矩信号计算助力电流。低速工况下电机提供较大辅助力矩，使泊车转向轻便；高速工况下助力增益收敛，增强方向盘稳定感。与液压助力相比，该形式不需要油泵、油管和常驱液压回路，能量利用更符合电动汽车平台需求。

　　方向盘采用左舵布置，输入轴从驾驶舱向前下方延伸至转向器小齿轮端。转向轴与车体之间通过支架连接，紧固件位置需要兼顾维修可达性和碰撞安全。罩壳、支架和连接轴的外形不能干涉驾驶员脚部空间，也不能在正面碰撞工况中形成异常侵入。模型中对万向连接、夹紧固定和球头端部均有明确表达，可用于拆装顺序校核、维修工具空间检查以及教学演示。

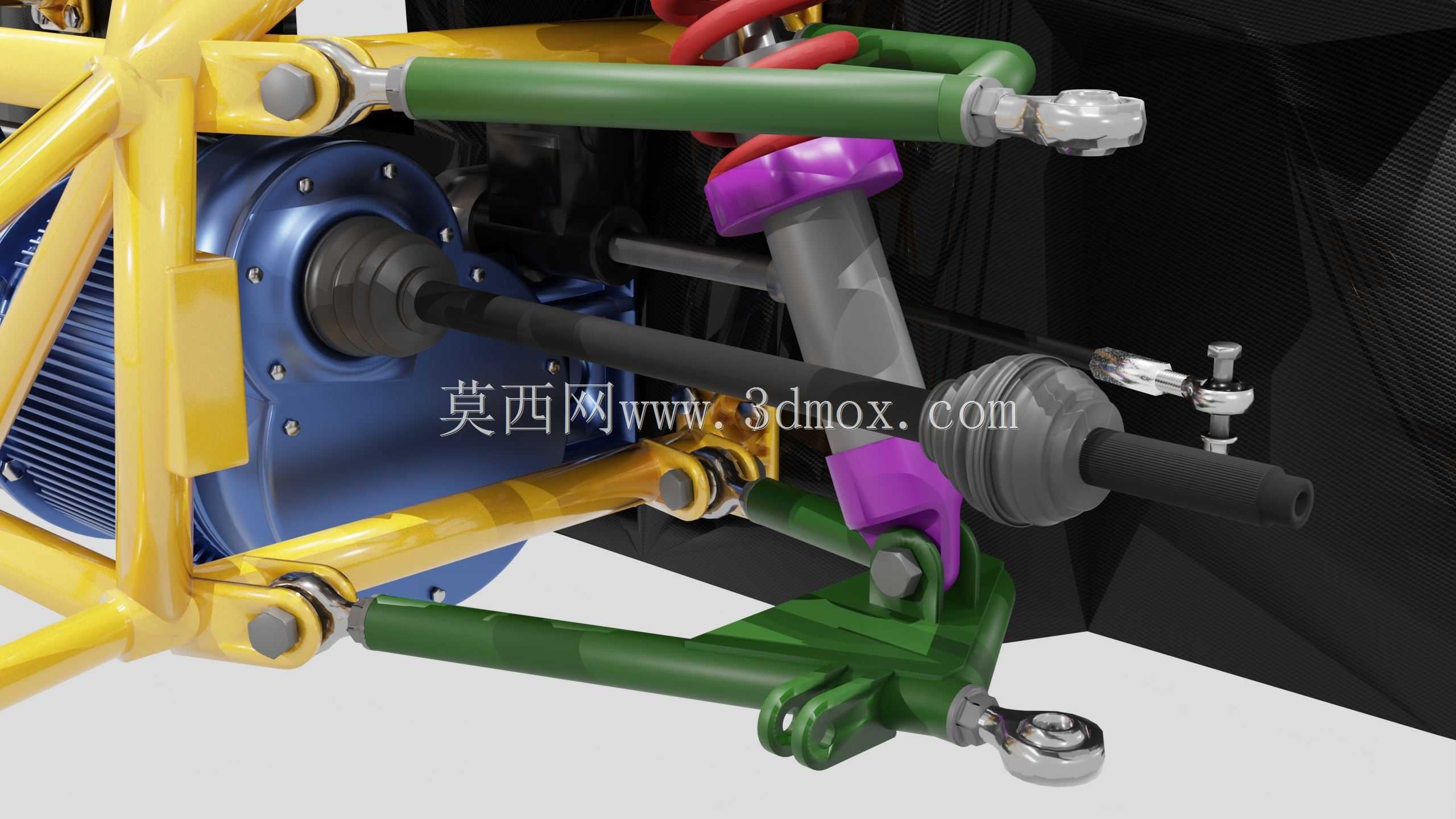

　　轮端两侧的外球头是转向执行末端，球头销锥面与转向节摇臂连接，螺母锁紧后形成定位。拉杆长度决定前束初始值，装配阶段通过螺纹旋入长度进行微调，随后由锁止结构固定。三维结构中可以直观看到拉杆从齿条端部向外延伸，并在车轮上下跳动时随转向节运动，因此设计人员需要结合悬架硬点做运动学仿真，观察全行程中球头摆角是否超出允许范围。

　　在实际工程应用中，这类模型既可用于底盘结构方案评审，也可用于转向系统教学、装配工艺说明和维修培训。审查重点包括：输入轴与中间轴夹角是否合理，齿条壳体安装面是否与副车架贴合，电机和电控单元散热空间是否充足，外球头在最大转角时是否与制动盘、轮辋或悬架臂干涉，以及整车满载跳动过程中拉杆是否存在拉伸极限。通过完整三维数模，设计人员能够在样机加工前发现布置冲突，减少后续台架和整车道路验证中的返工。
