电动汽车螺旋弹簧阻尼减振支柱

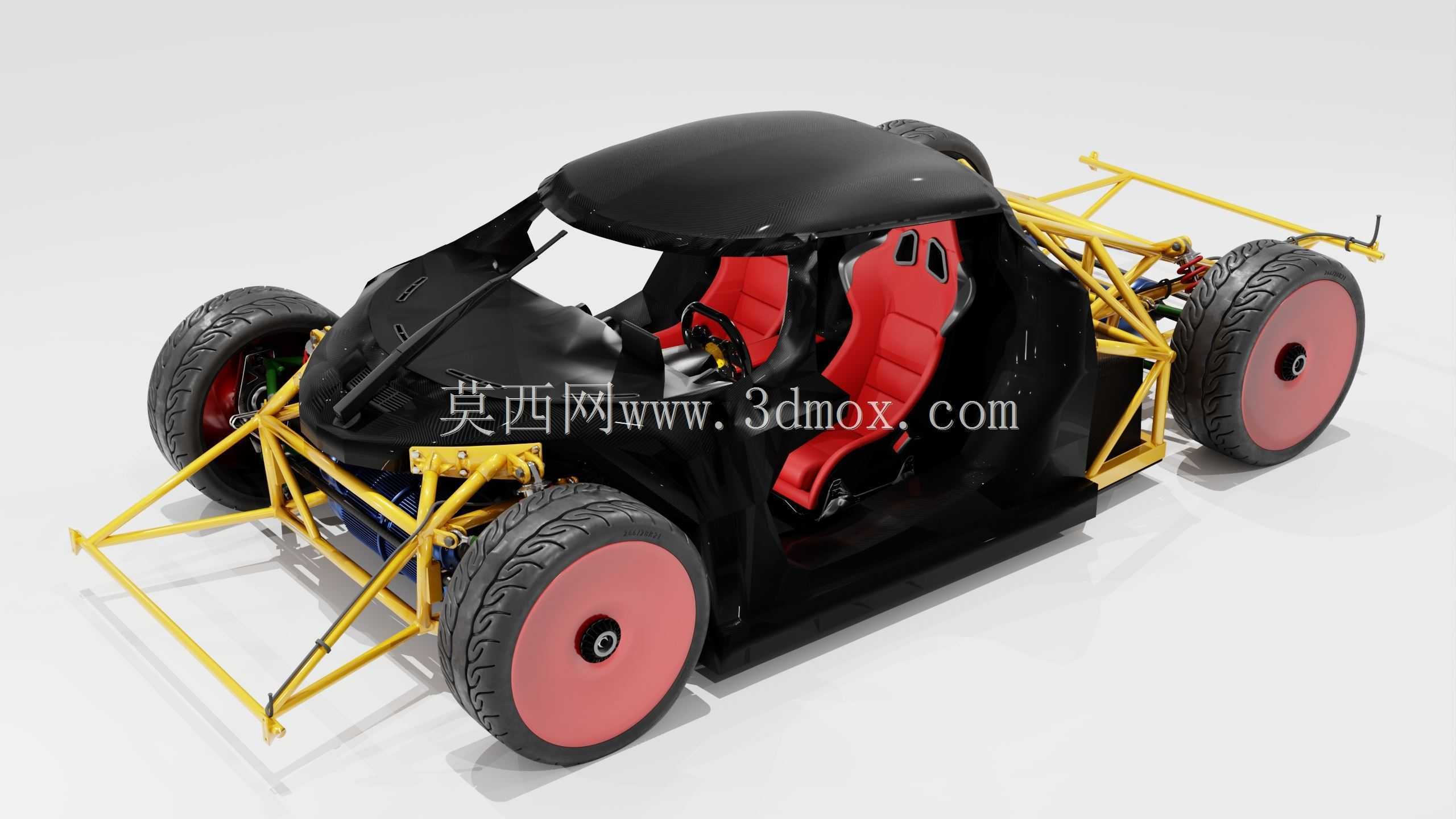

　　这套模型表现的是电动汽车悬架系统中常见的弹簧阻尼一体式减振支柱，核心作用是把车轮经过不平路面时产生的冲击能量进行耗散，同时约束弹簧在压缩和回弹过程中的运动节奏。实际装车时，它并不只是一个孤立零件，而是连接车身承载点与转向节或悬架摆臂的关键传力部件：轮胎受到的垂向冲击先经轮毂、转向节传递到支柱下端，再由阻尼筒和螺旋弹簧共同分担，最终通过上端连接结构传入车身。

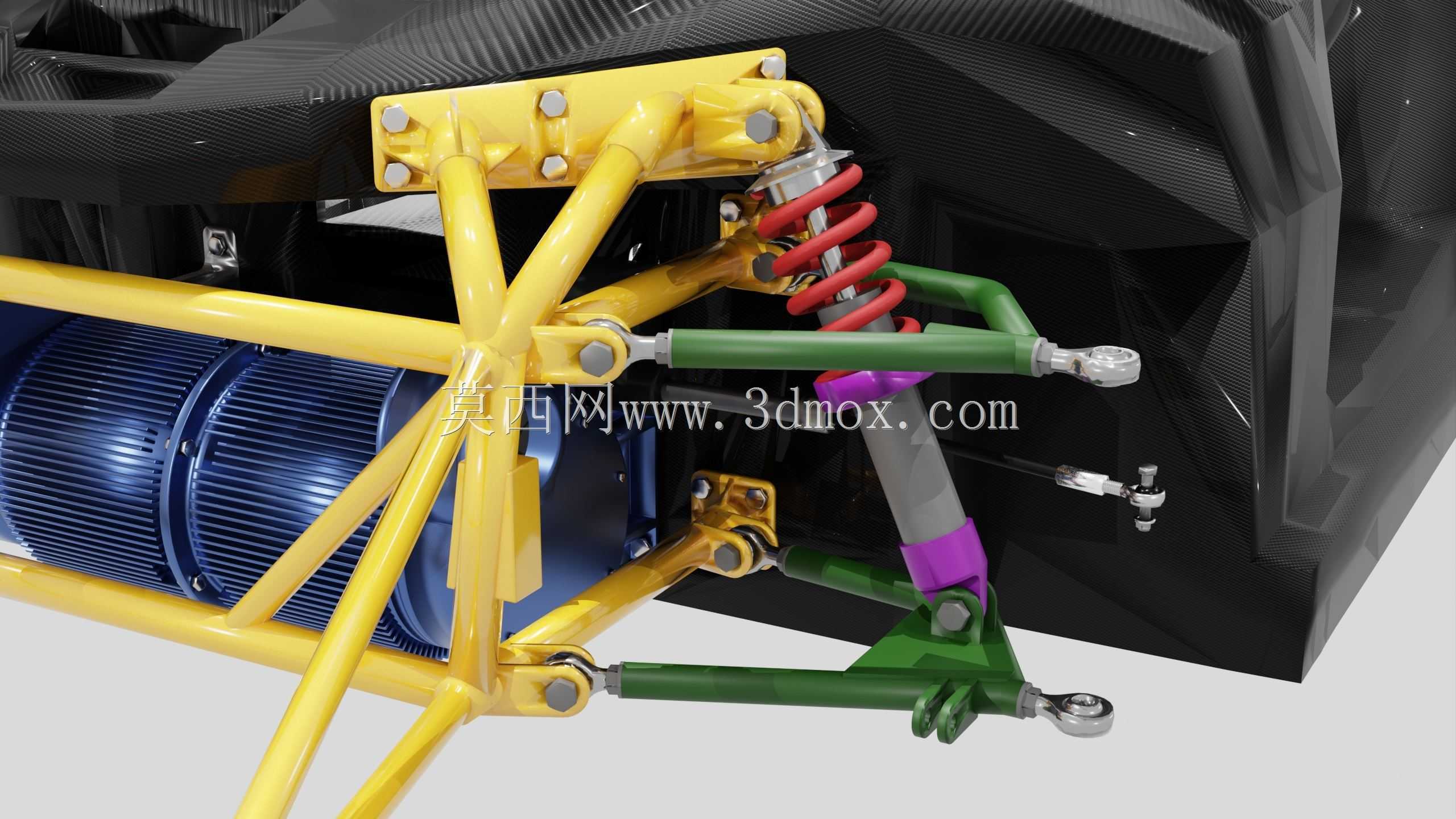

　　从结构布置看，螺旋弹簧套置在阻尼筒外侧，弹簧并不直接与金属支撑面刚性接触，而是通过上下弹簧座完成定位。下弹簧座附近设置紫色限位与支撑结构，用于承受弹簧压缩时的端部载荷；上弹簧座区域则承担弹簧预载向车身侧传递的任务。这样的布置能够让弹簧主要负责承载和缓冲，阻尼筒负责控制振动衰减，二者功能分工明确，又在同一轴线上形成紧凑总成。

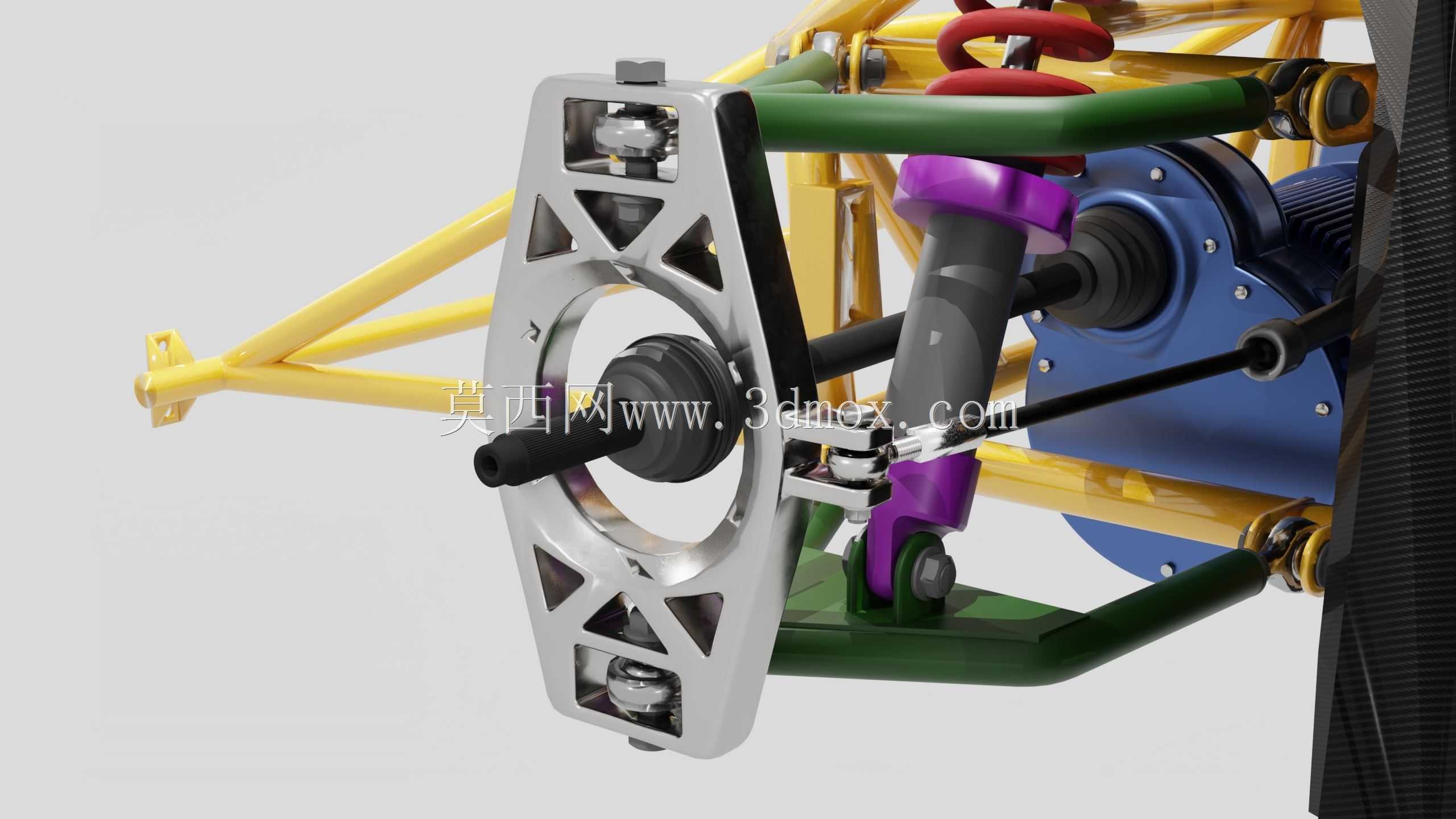

　　阻尼筒主体采用细长筒式外形，外部可见活塞杆、筒身、下端连接环以及上端安装结构。下端连接点用于与悬架支架或控制臂配合，通常通过销轴、衬套和紧固件形成可摆动连接，以适应车轮跳动时支柱角度的变化。上端则通过橡胶金属铰接结构与车身相连，这类连接既能传递垂向力，也能利用橡胶元件衰减高频振动，避免路面细碎冲击直接传入乘员舱。对于电动汽车而言，电机运行本身噪声较低，底盘传来的振动和异响更容易被感知，因此上端隔振垫、弹簧端部软垫以及支撑环之间的隔振设计显得尤为重要。

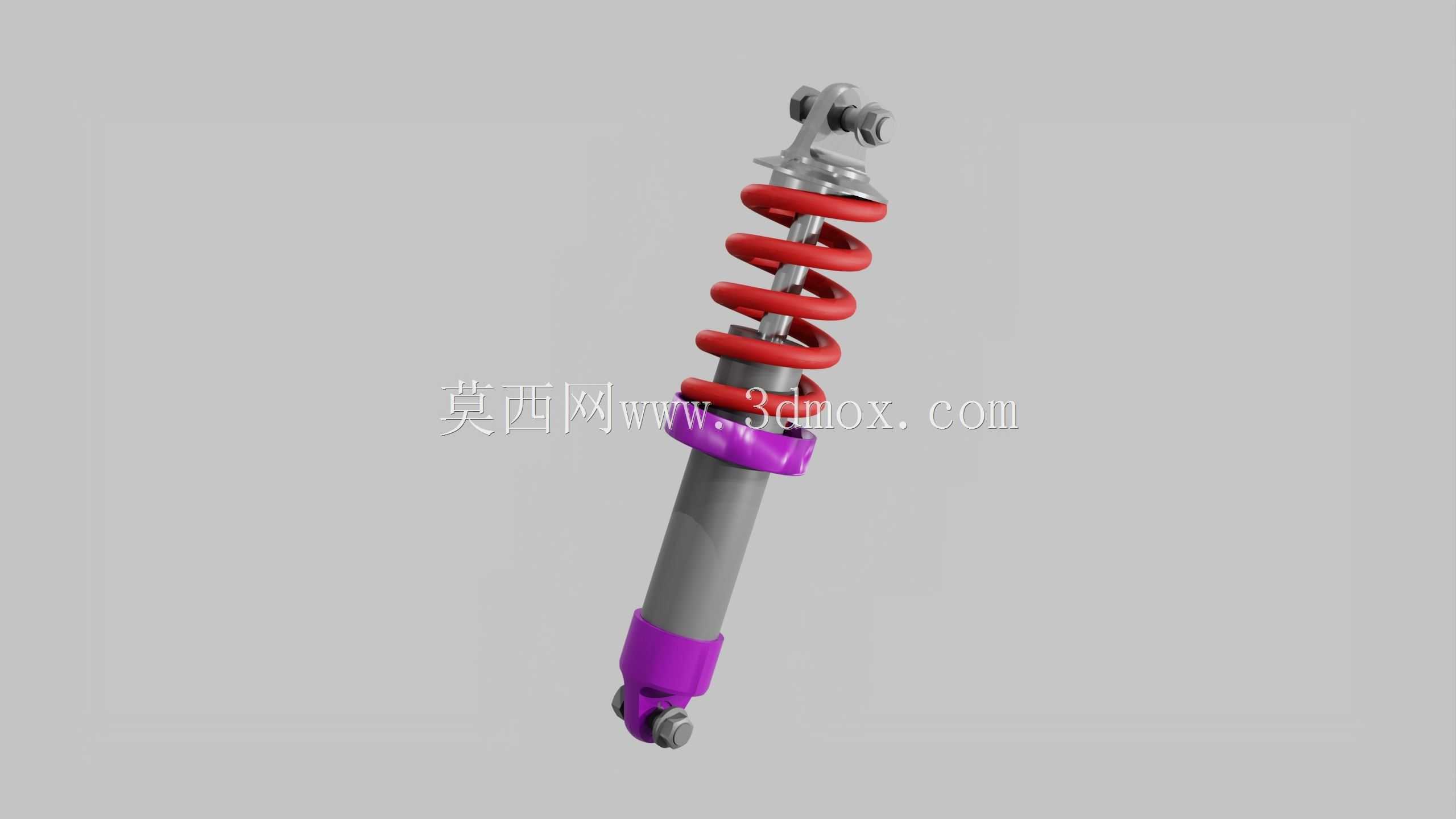

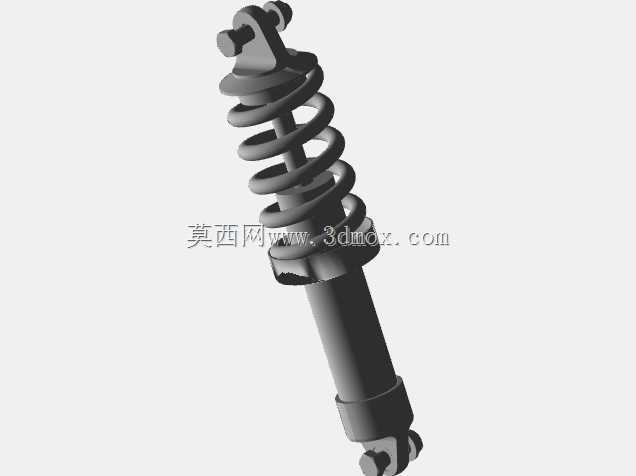

　　模型中弹簧为红色圆柱螺旋压缩弹簧，圈距均匀，端部与弹簧座贴合。弹簧刚度决定了悬架在给定载荷下的变形量，而阻尼筒的阀门特性则决定压缩和伸张行程中的阻力大小。车辆经过凸起时，弹簧被压缩并储存能量；离开凸起后，弹簧试图快速释放能量，如果没有阻尼约束，车身会出现多次往复弹跳。阻尼筒通过内部油液或气液介质在流道中的节流作用，把机械振动转化为热能耗散，从而使车轮尽快恢复贴地状态。

　　支柱筒身上设置有螺纹调节区域，工程上可用于调整弹簧座或垫圈的高度。通过改变支撑环位置，弹簧安装长度和初始预载荷会随之变化，进而影响车身姿态、悬架离地间隙以及弹簧响应区间。这种结构在改装车辆、试制样车或需要精细匹配载荷的平台上较有实用价值：当整车质心、电池包重量或前后轴荷发生变化时，可通过预载调节让悬架工作点回到合理范围。需要注意的是，调节螺纹只能改变弹簧预紧和高度，并不能等同于改变弹簧本身刚度，设计时仍需校核弹簧应力、阻尼行程以及缓冲块接触时机。

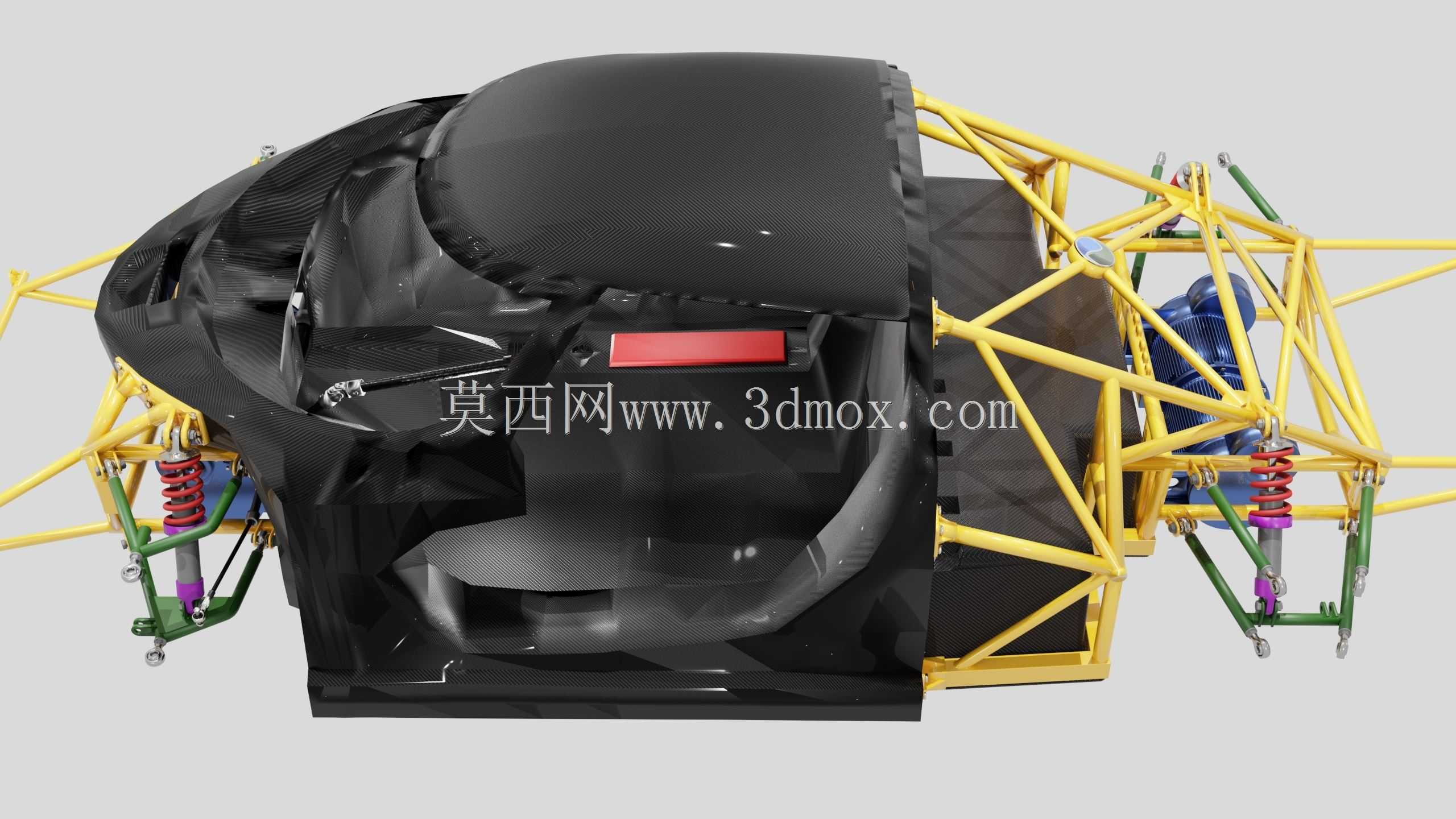

　　外形边界方面，该支柱按实物比例表达，整体呈细长立式结构，空间占用约为438mm×222mm×102mm。最长方向对应减振支柱轴线，尺寸主要由阻尼筒有效行程、弹簧自由高度以及上下安装接头共同决定；横向尺寸则由螺旋弹簧外径、弹簧座突出部分和连接耳板决定。布置到整车底盘时，不能只校核静态安装空间，还要考虑车轮上下跳动、转向摆动以及弹簧压缩时的动态包络，避免弹簧外缘与轮胎、轮罩、制动管路或线束发生干涉。

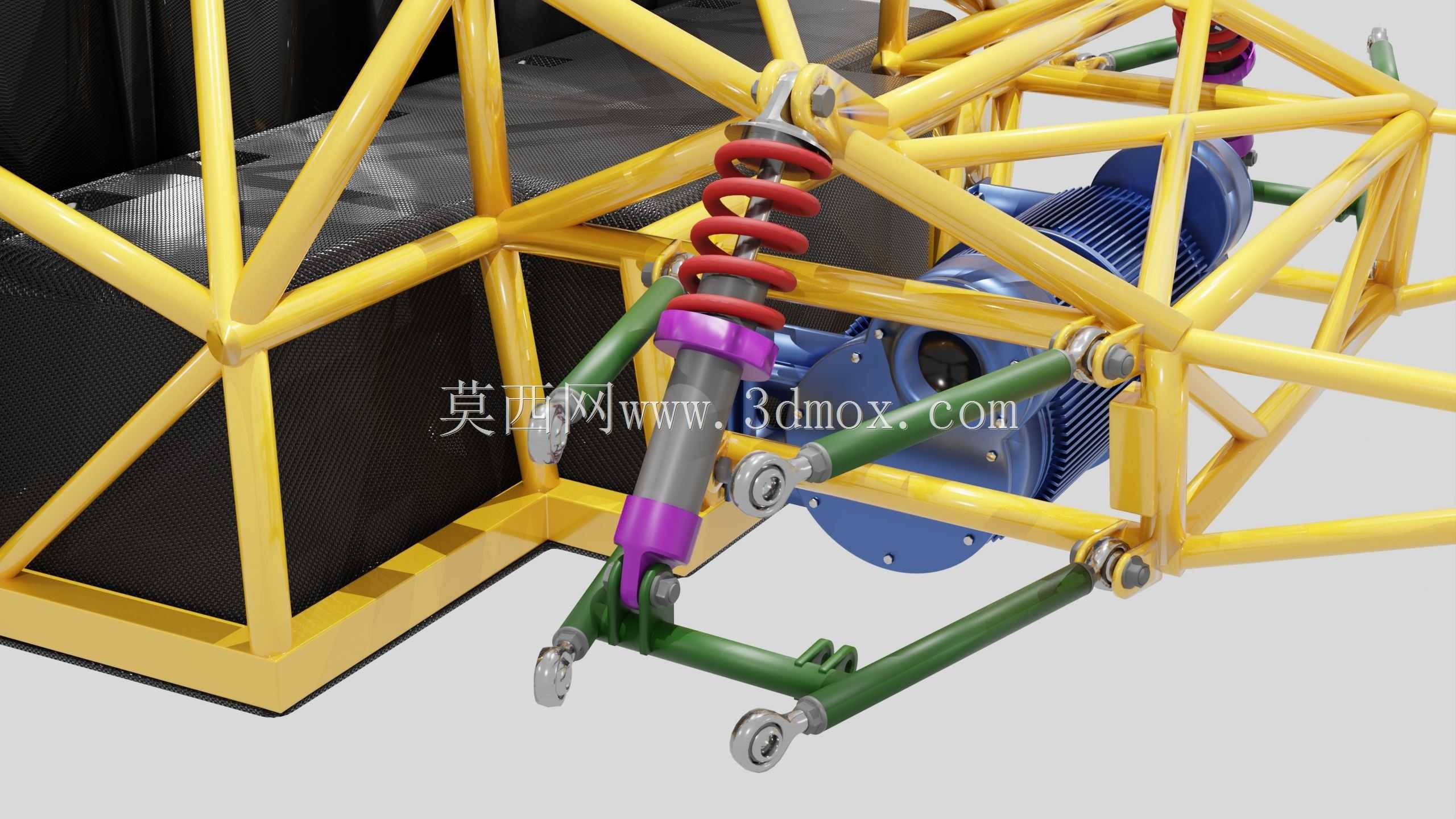

　　安装边界上，下端环销结构需要保留销轴穿装方向和衬套压装空间，周围应留出拆装工具操作位置；上端连接点则要考虑车身塔座的承载面积、紧固件排布以及防尘罩空间。弹簧与筒身之间虽然同轴，但在实际受载过程中会因侧向力、安装倾角和弹簧弯曲产生轻微相对位移，因此弹簧座内径、导向套和防尘结构之间应保留合理间隙。若用于前悬架，支柱还可能承受转向带来的附加弯矩，筒身、活塞杆和上端轴承的匹配需要进一步强化；若用于后悬架，则重点关注后桥几何运动、制动扭矩反作用和行李舱或电池包周边空间。

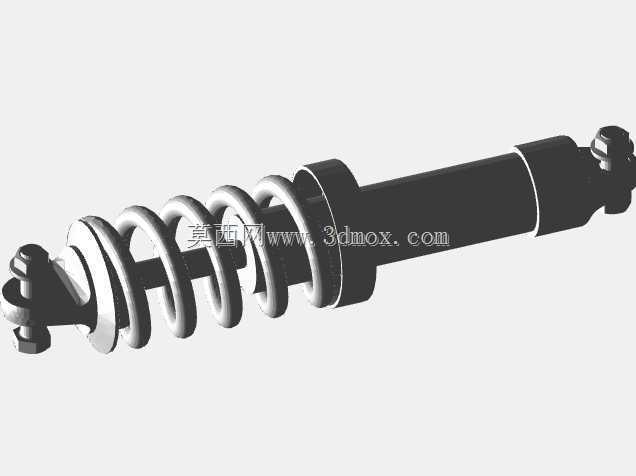

　　从建模表达来看，模型把阻尼筒、螺旋弹簧、上下弹簧座、锁紧环、端部衬套和连接支架分别建出，便于观察装配关系。弹簧连续螺旋形态能够直观展示有效圈数、端部支承方式和压缩方向；紫色零件与灰色筒身形成明显区分，有助于在评审时识别可调支撑、缓冲限位和隔振部件。对于结构设计人员，该模型可用于悬架硬点确认、支柱周边间隙检查、弹簧座形态讨论以及安装工序推演；对于选型人员，则可据此理解弹簧预载调节、阻尼行程预留和上下接头形式对整车舒适性、操稳性的影响。

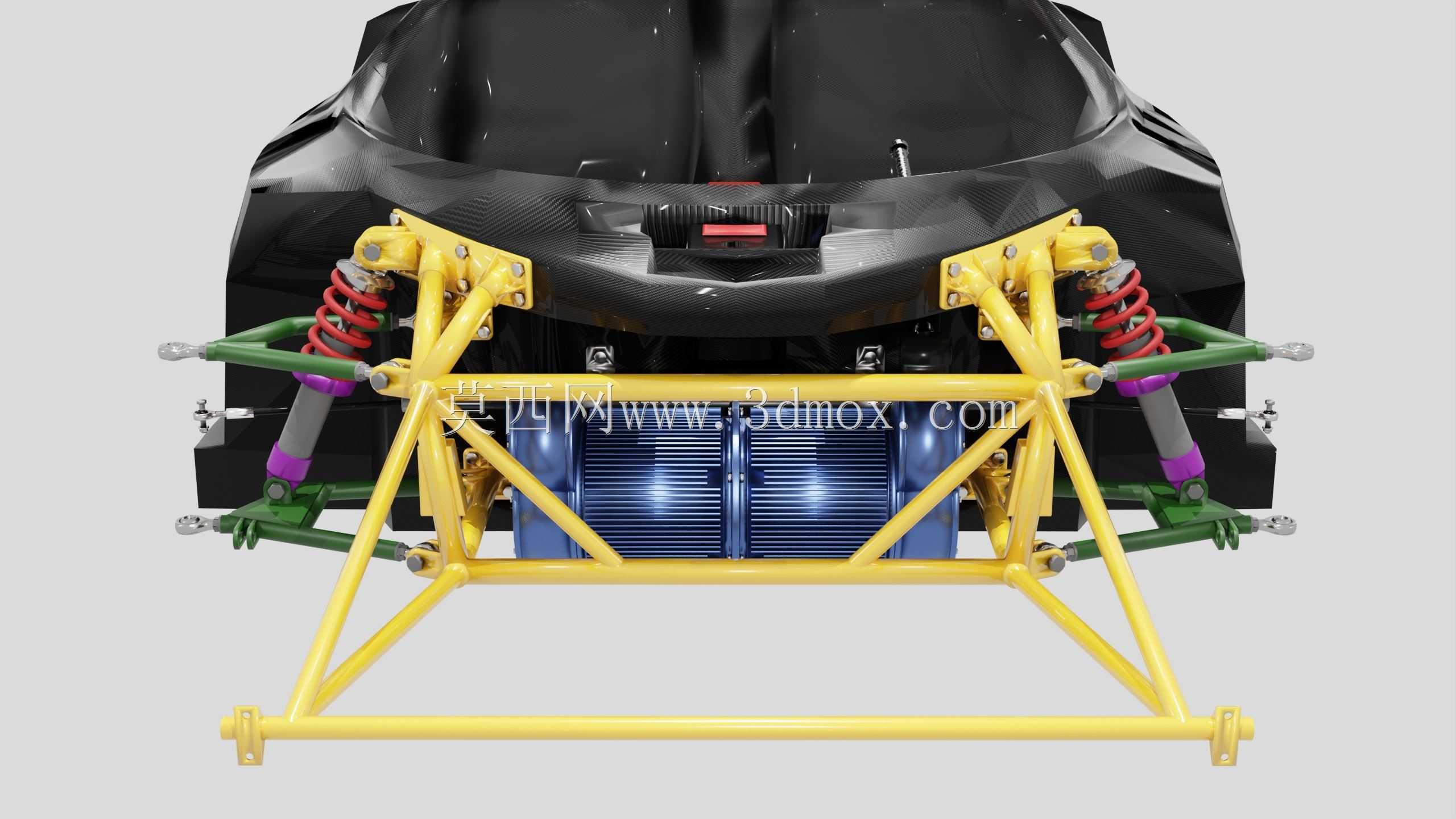

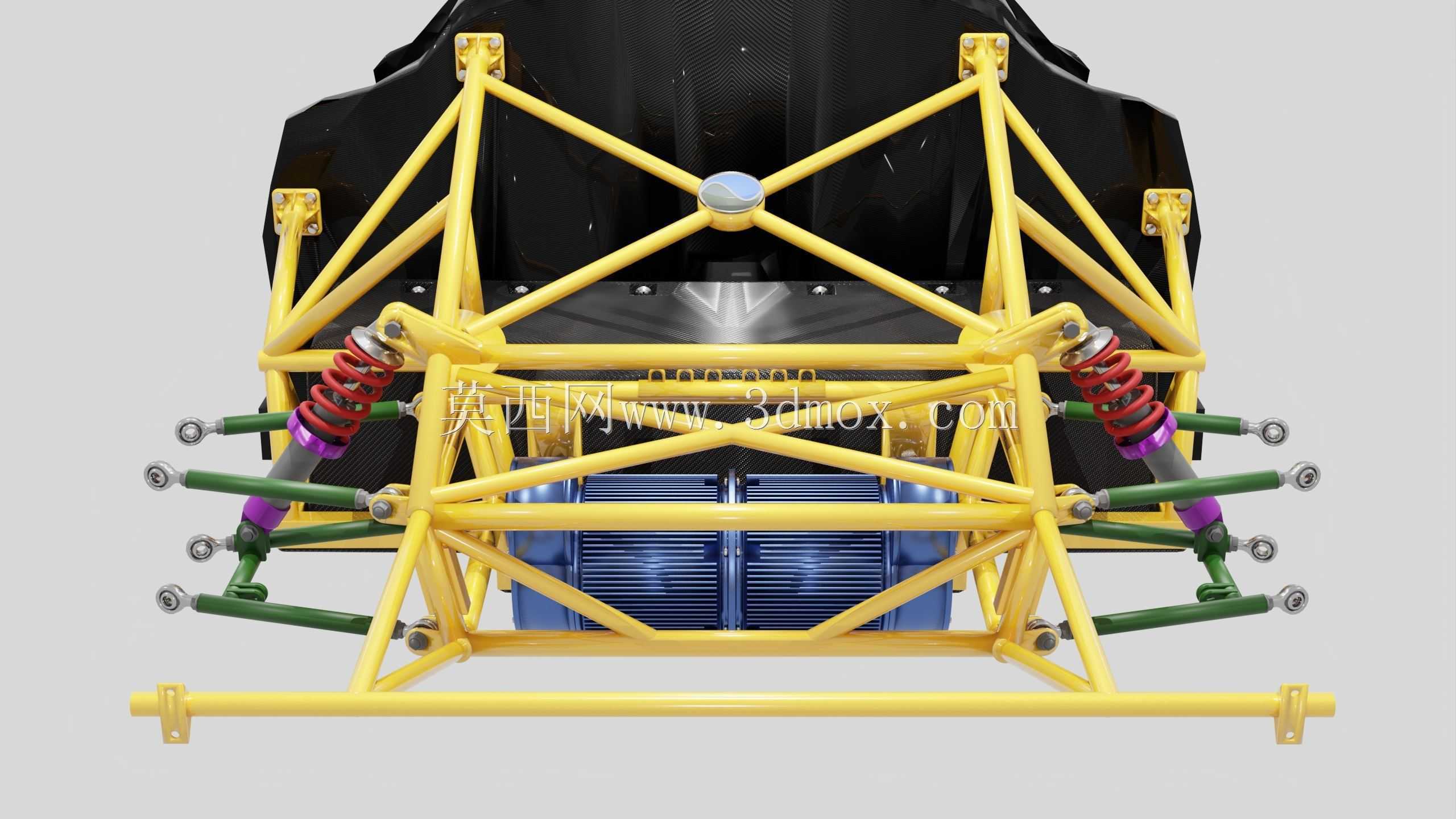

　　在工程应用中，这类减振支柱广泛对应电动乘用车、轻型实验车或小批量定制车辆的独立悬架场景。其设计目标不是单纯追求柔软，而是在承载、缓冲、抓地和噪声隔离之间取得平衡：弹簧维持车身高度并吸收冲击，阻尼筒抑制多余振荡，橡胶铰接与隔振垫切断高频振动传递，螺纹调节结构则为不同载荷和姿态匹配提供调整空间。
