电动汽车三踏板驾驶操控总成

　　这套踏板总成面向纯电动车型驾驶舱人机操控区域开发，整体采用1:1实车比例完成曲面与结构建模，总成外廓边界控制在430mm×430mm×280mm区间内，可直接匹配多数紧凑型纯电车型的驾驶舱地板安装空间。从整车布置逻辑来看，踏板单元是驾驶员与整车动力、制动系统交互的核心执行接口，左侧踏板对应驻车制动功能，中间踏板承担行车制动指令输入，右侧踏板为驱动加速控制件，三个踏板的横向间距、踩踏行程角度均参照常规乘用车人体工程学边界设定，适配不同身高驾驶员的脚部操作习惯，避免踩踏过程中出现干涉、误触问题。

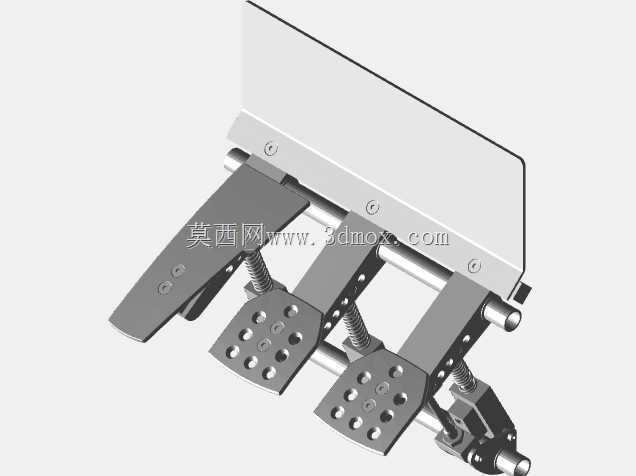

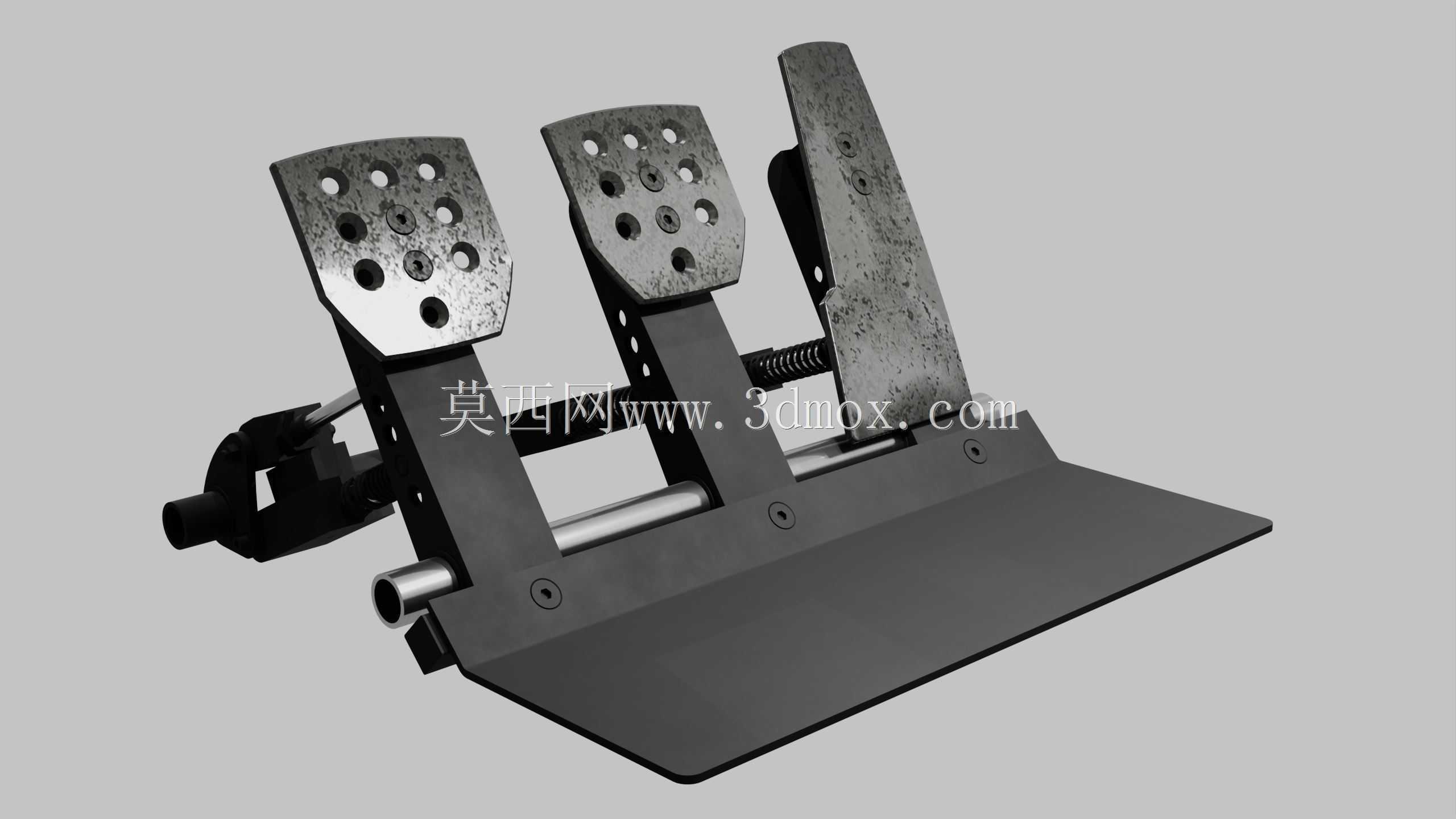

　　建模阶段采用曲面建模思路完成踏板面的复杂造型：三块踩踏面板均设计了密集的防滑镂空孔组，既可以在雨天鞋底带水工况下提升摩擦附着力，也能通过镂空结构减轻踏板自身重量，契合电动车轻量化设计方向；踏板主体承载支架、底部安装底板均采用铝结构合金材质，在保证结构刚性、承受频繁踩踏交变载荷的前提下，相比传统钢制踏板总成减重约30%，同时铝件的抗腐蚀性能更适配驾驶舱内可能出现的冷凝水、鞋面带泥沙等恶劣使用环境。

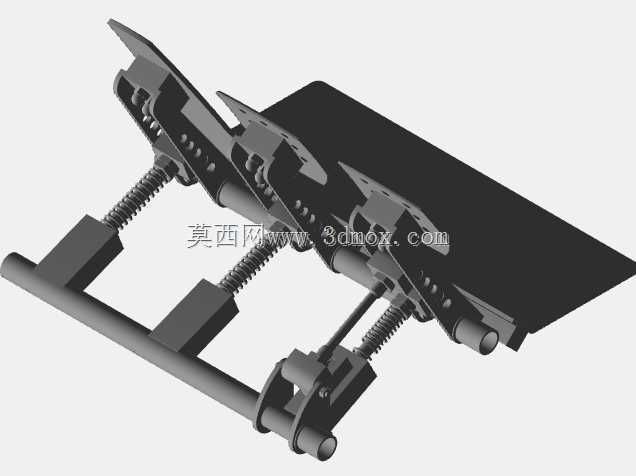

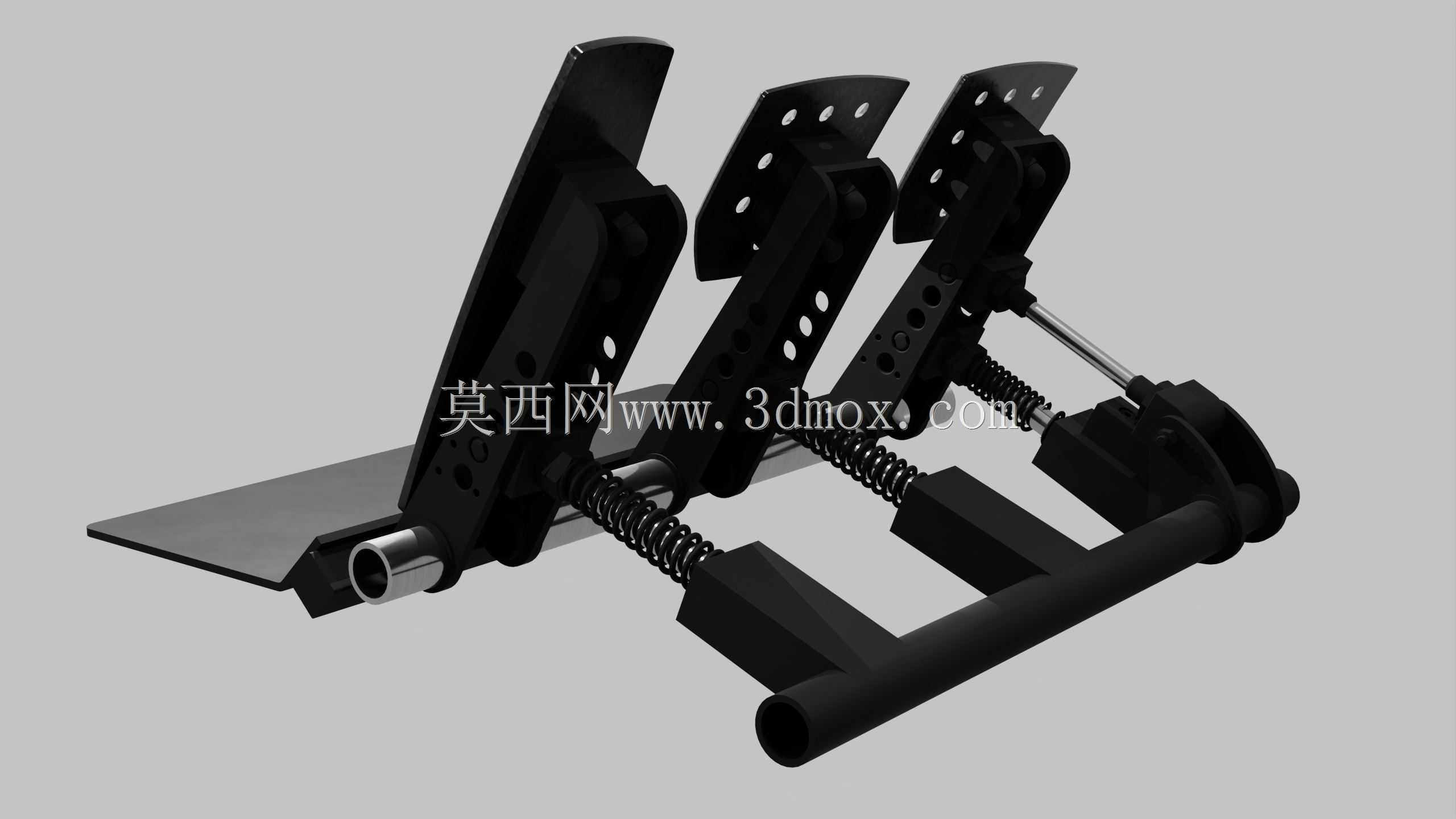

　　结构细节上，踏板转轴采用横向贯通的光轴支撑，转轴与踏板摆臂之间预留了复位弹簧安装位，弹簧预紧力可根据踏板踩踏手感需求做适配调整：驻车制动踏板的踩踏行程更长、触发锁止机构的拐点清晰，制动踏板预留了真空助力器或电子制动助力器的推杆连接接口，加速踏板则匹配电动车常用的踏板位置传感器安装点位，可直接输出开度电信号给整车控制器。底部安装底板设计为一体化平板结构，板面预留了多个螺栓固定孔位，安装时可直接通过螺栓将总成锁附在驾驶舱前围地板的加强梁上，不需要额外设计复杂的转接支架，大幅降低整车装配工序的复杂度。

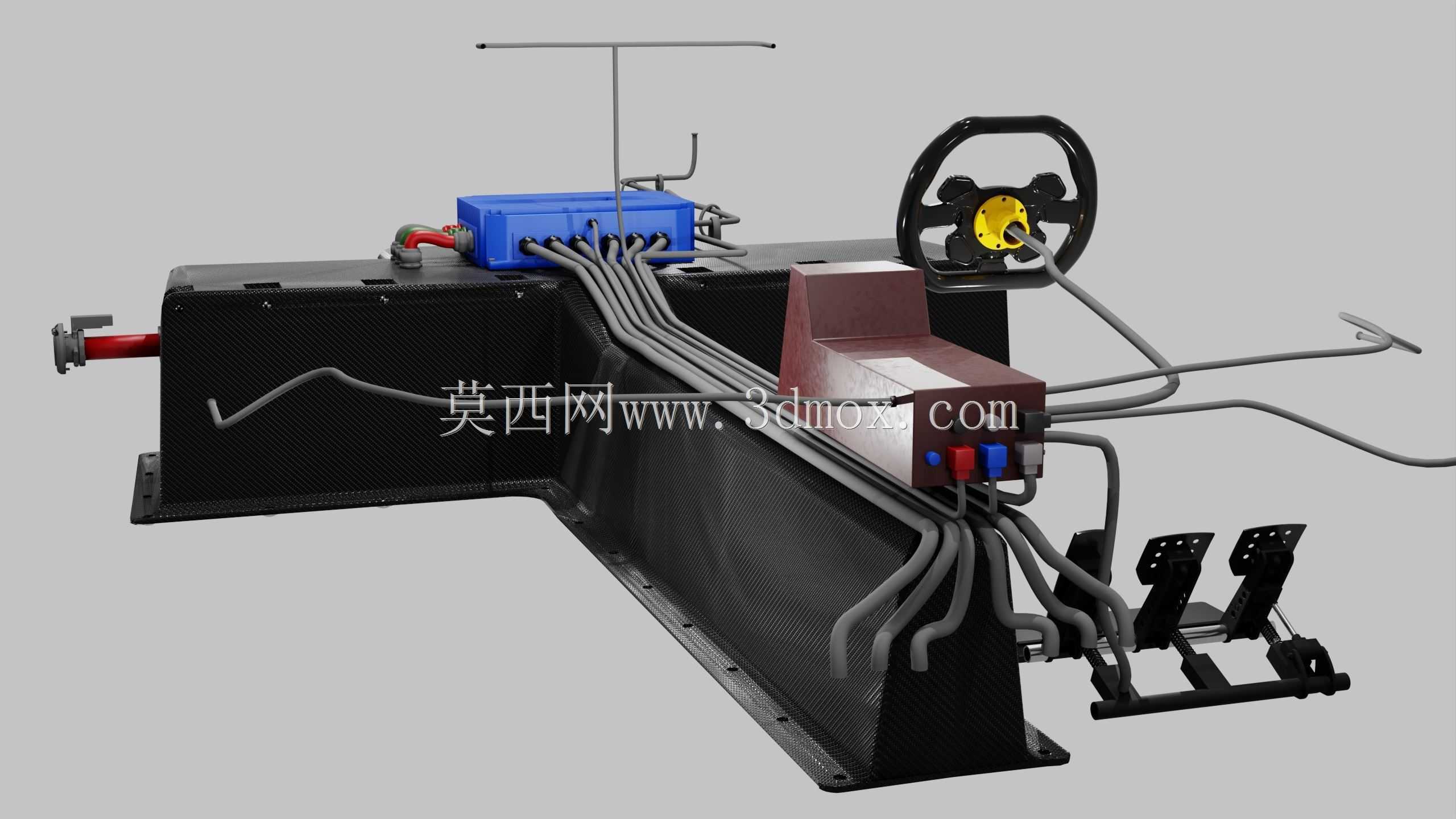

　　从实际应用场景出发，该模型既可以用于纯电动乘用车的驾驶舱总布置校核，验证踏板与方向盘、座椅、防火墙之间的空间间隙，也可以作为赛车模拟器、驾驶训练台的踏板结构参考，替换模拟器原有塑料踏板组件，提升操控机构的刚性与踩踏真实感；针对改装场景，铝制底板的孔位可根据不同车型的地板安装孔距做二次扩孔调整，三块踏板的摆臂高度也可通过转轴处的锁紧螺钉微调，适配不同驾驶员的操作习惯。建模过程中所有配合面均保留了合理的装配间隙，踏板摆动全程不会与底板、周边支架发生运动干涉，曲面过渡区域均做了圆角处理，避免应力集中导致长期踩踏后出现结构断裂问题，整套结构兼顾了实车量产的工艺可行性与改装场景的适配灵活性。
