电动汽车独立双横臂前悬架控制臂

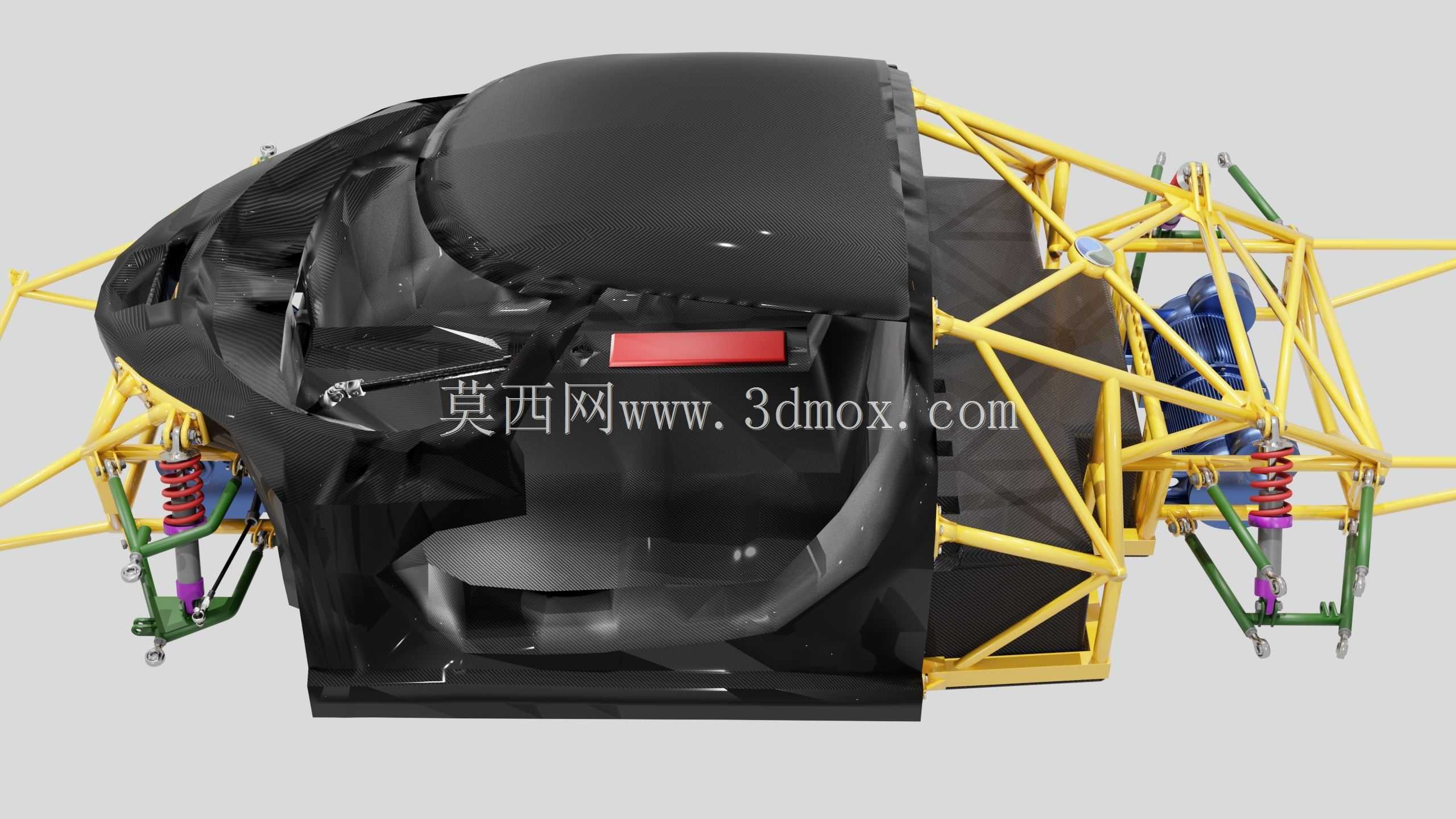

　　这套前悬架控制臂面向小型电动车辆的独立悬挂布置，核心作用是在车轮与车架之间建立可控的运动约束，同时把转向节在跳动、制动、转向和侧向载荷下的受力传递到车身承载点。结构采用上下两根横向控制臂的组合思路，臂体为绿色涂装的铝合金杆件，端部配置球头铰和衬套连接座，能够在保证定位精度的前提下释放必要的转动自由度，适合用于轻量化电动车、试制车以及小批量改装平台的底盘方案校核。

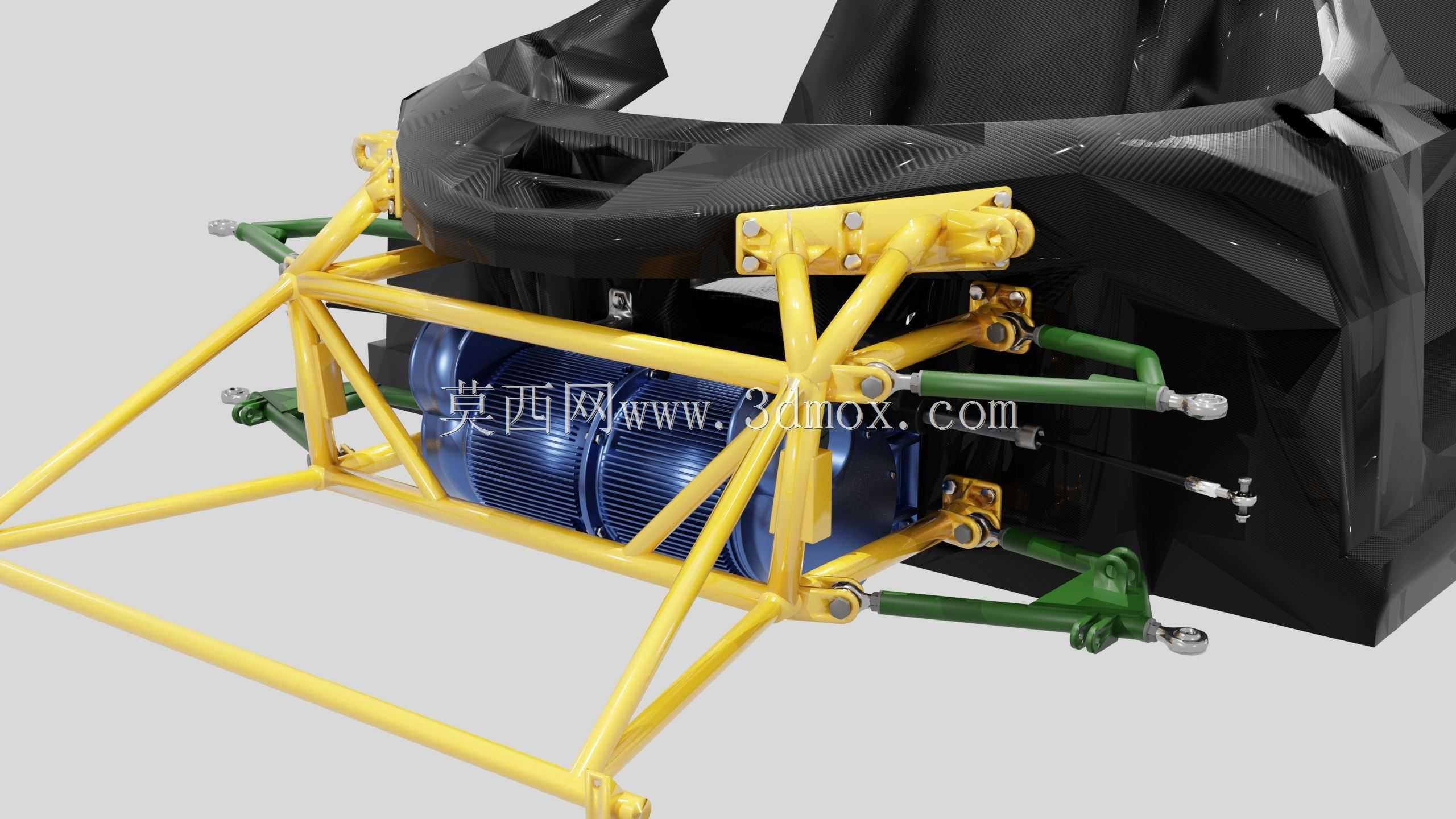

　　从实际装车场景看，控制臂并不是单独承受载荷的简单连杆，而是与减震器、防倾杆、转向拉杆和转向节共同决定前轮定位轨迹。双横臂布局的优势在于，车轮上下运动时，主销倾角、轮距变化和外倾变化可以通过臂长、铰接点位置进行较细致的调校。车辆过弯时，上臂和下臂分别承担侧向力的分载；制动时，纵向力通过臂端球铰和衬套向车架传递；经过颠簸路面时，控制臂又围绕内侧安装点摆动，为减震器提供明确的运动边界。该结构尤其适合对操控响应、轮胎接地姿态和簧下质量较敏感的电动车型。

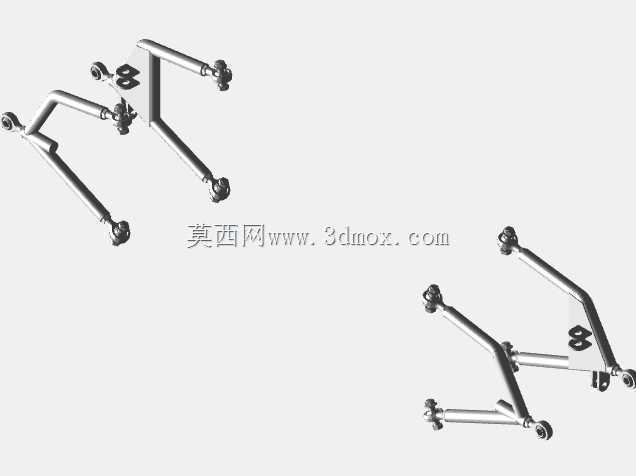

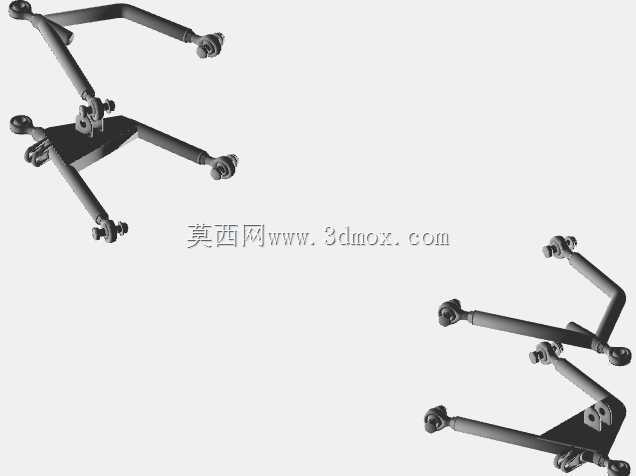

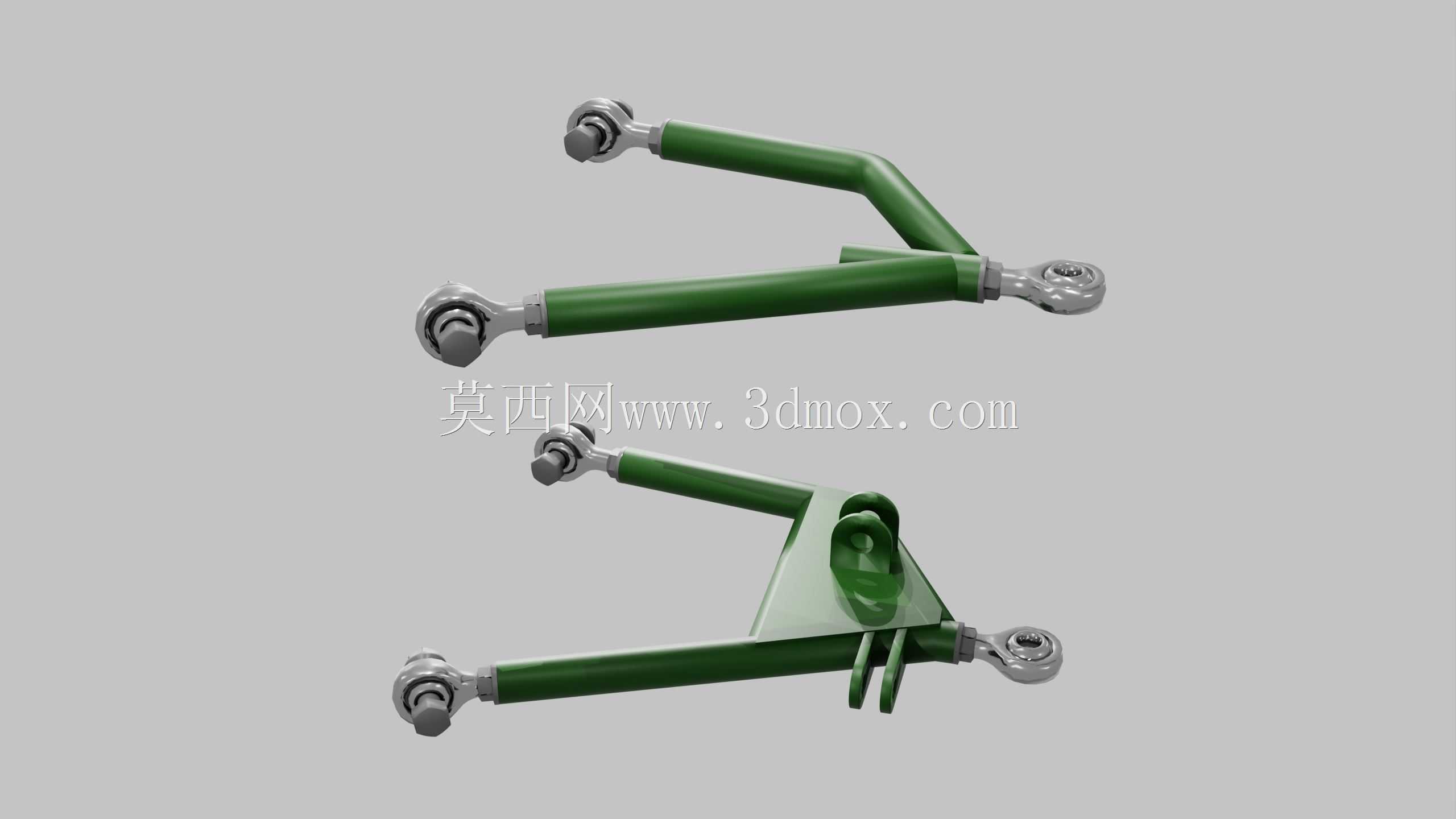

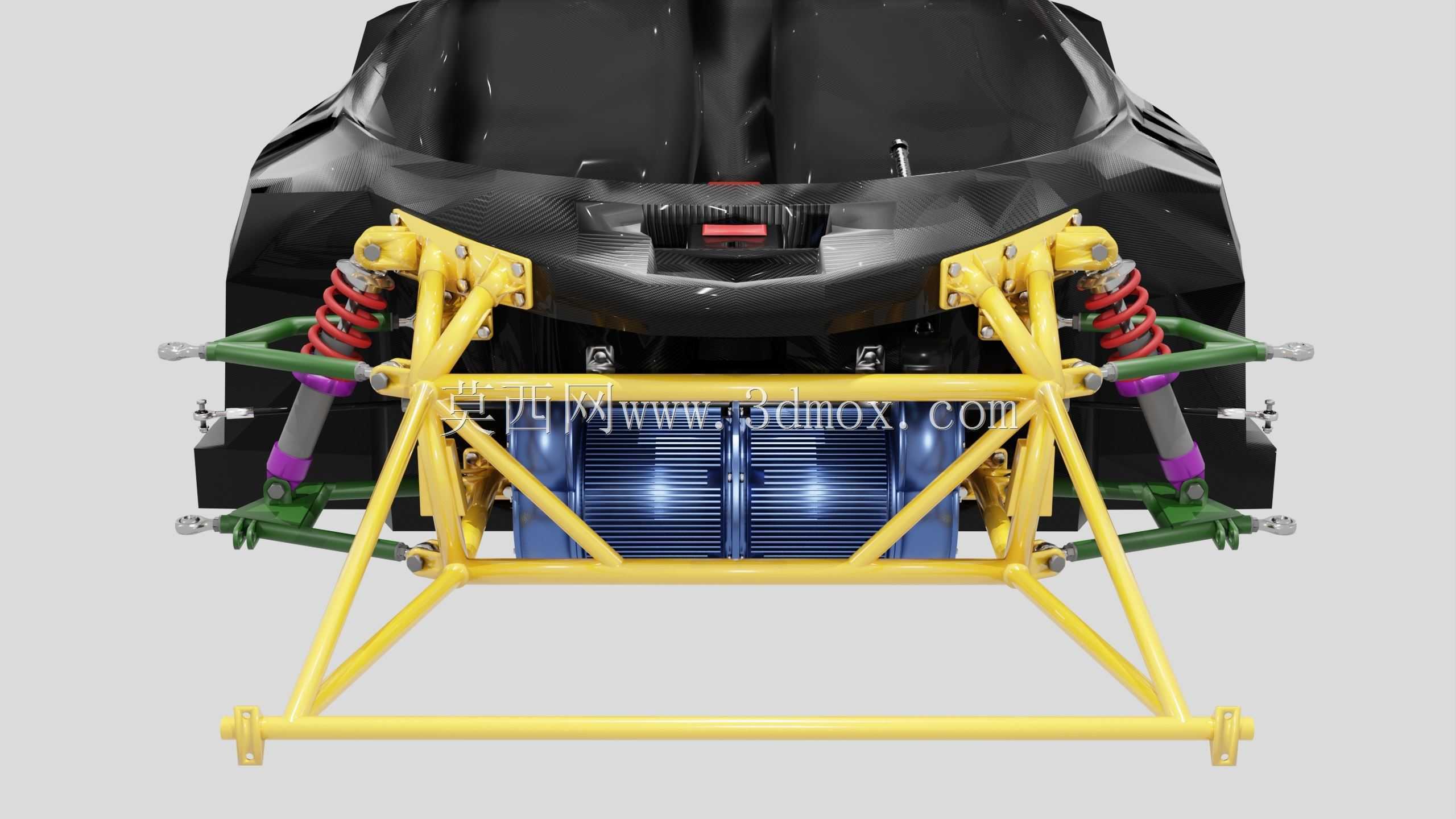

　　外形上，两根长臂呈近似平行的空间杆系布置，杆身采用圆管截面，端部通过焊接或装配方式连接球头座。圆管截面在受拉、受压和弯曲组合工况下具有较好的材料利用率，铝合金材质又能降低非悬挂质量。臂体末端的球形接头允许转向节在多个方向产生小角度转动，避免悬架跳动时出现运动干涉；内侧连接区域则保留了与副车架或车身支架配合的安装面、销轴孔和加强板，便于在总装时按既定扭矩固定。

　　建模时需要重点关注硬点坐标，而不是只还原杆件外观。上下臂外端球铰中心决定转向节的瞬时运动关系，内端两个安装点决定控制臂摆动轴线；若硬点位置偏差，即使杆件外形相似，也会导致车轮定位参数完全偏离设计目标。杆件中心线应按空间折线或曲线连续建立，球头、锁紧螺母、销轴、衬套套筒和端部过渡段需要分别表达，以便后续进行干涉检查、拆装模拟和焊接件拆分。绿色臂体表面可作为涂装层处理，金属接头区域保留机加工质感，有利于在评审中区分不同工艺部位。

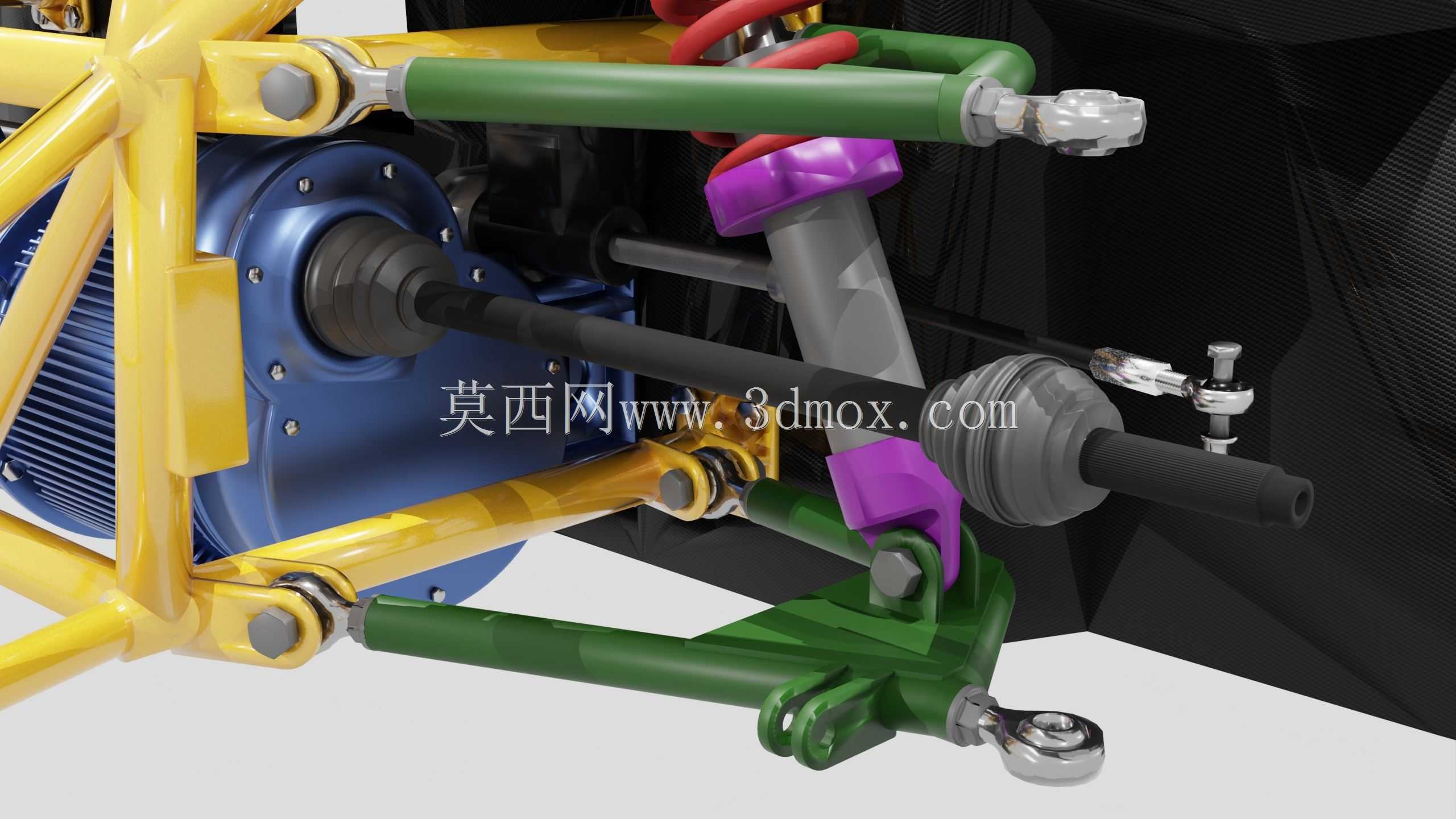

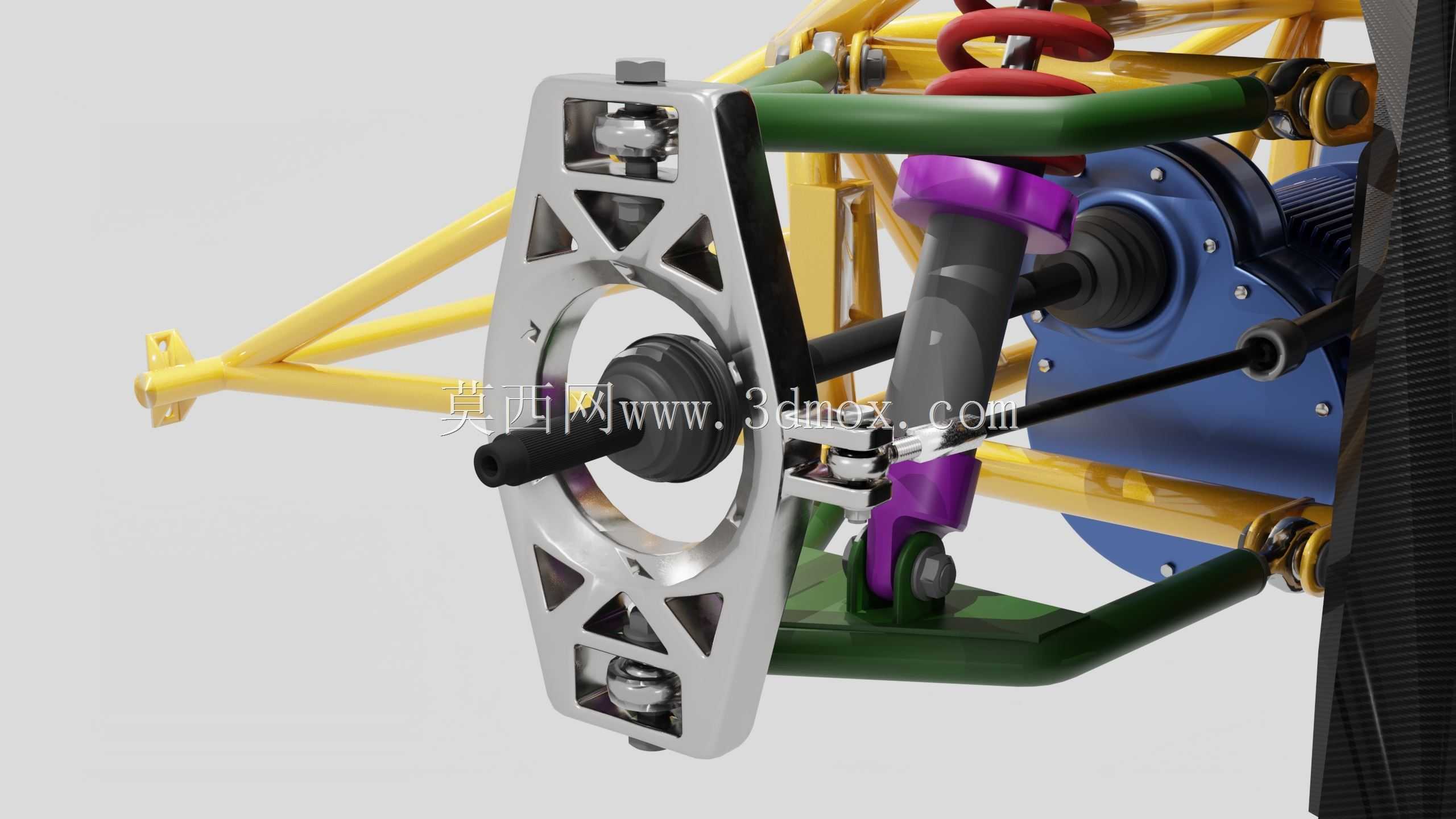

　　安装边界方面，控制臂外侧通过球头销与转向节锥孔或法兰面连接，内侧通过螺栓、衬套和支架固定在副车架上。布置时要预留减震器下端摆动空间、制动卡钳旋转间隙、半轴跳动余量以及轮胎在最大转向角下的包络空间。臂体不能与车身底板、线束、制动软管和防倾杆连杆发生摩擦，尤其在全压缩、全回弹和极限转向组合工况下，球铰防尘套也应保持足够的偏转角度。

　　结构设计上，圆管与接头交汇处是应力集中区域，需要通过圆滑过渡、加强套或焊接补强降低峰值应力。铝合金杆件在轻量化方面有明显优势，但对连接刚度、疲劳寿命和防腐隔离有更高要求；与钢质支架接触的位置应考虑电化学腐蚀防护，球铰部位则要兼顾密封、维护和更换便利性。下臂承担较多垂直与纵向载荷，截面和接头通常需要更强的抗弯能力；上臂更多参与侧向定位，其铰接点角度会直接影响外倾补偿特性。

　　在底盘开发流程中，这类模型可用于硬点确认、悬架运动学分析、总装间隙检查和维修可达性评估。工程师可以据此观察控制臂在车轮上跳、下落、转向和侧倾时的姿态变化，也可以进一步把球铰中心、衬套刚度和臂体截面参数导入仿真环境，校核束角、外倾角、主销后倾以及轮距变化曲线。对于教学和方案展示而言，完整的球头、杆身、安装支架和加强板结构能够清晰呈现双横臂独立悬架的传力路径，比单纯的概念示意更接近真实装车状态。

　　整体来看，该控制臂方案围绕轻量化、运动约束和装配边界展开，杆件简洁而功能明确。它既体现了铝合金圆管在悬架连杆中的减重价值，也通过端部球铰和多点安装保留了底盘调校所需的自由度与刚度基础，适合作为电动汽车前悬架结构设计、运动校核和三维装配学习的参考对象。
