纯电乘用车型车载动力电池包总成

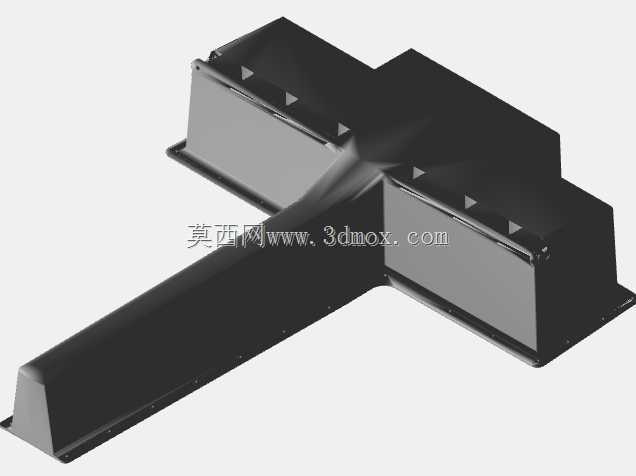

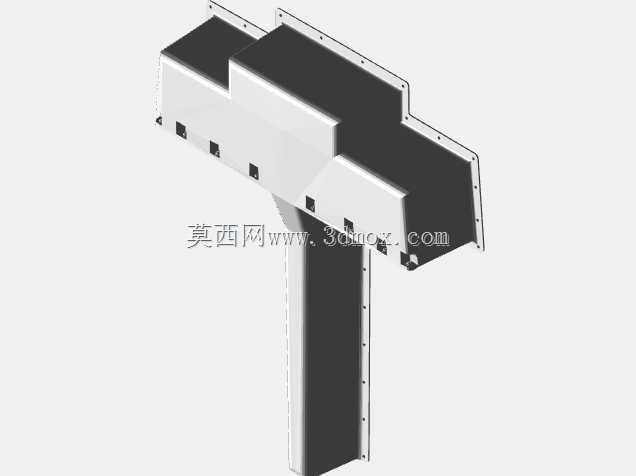

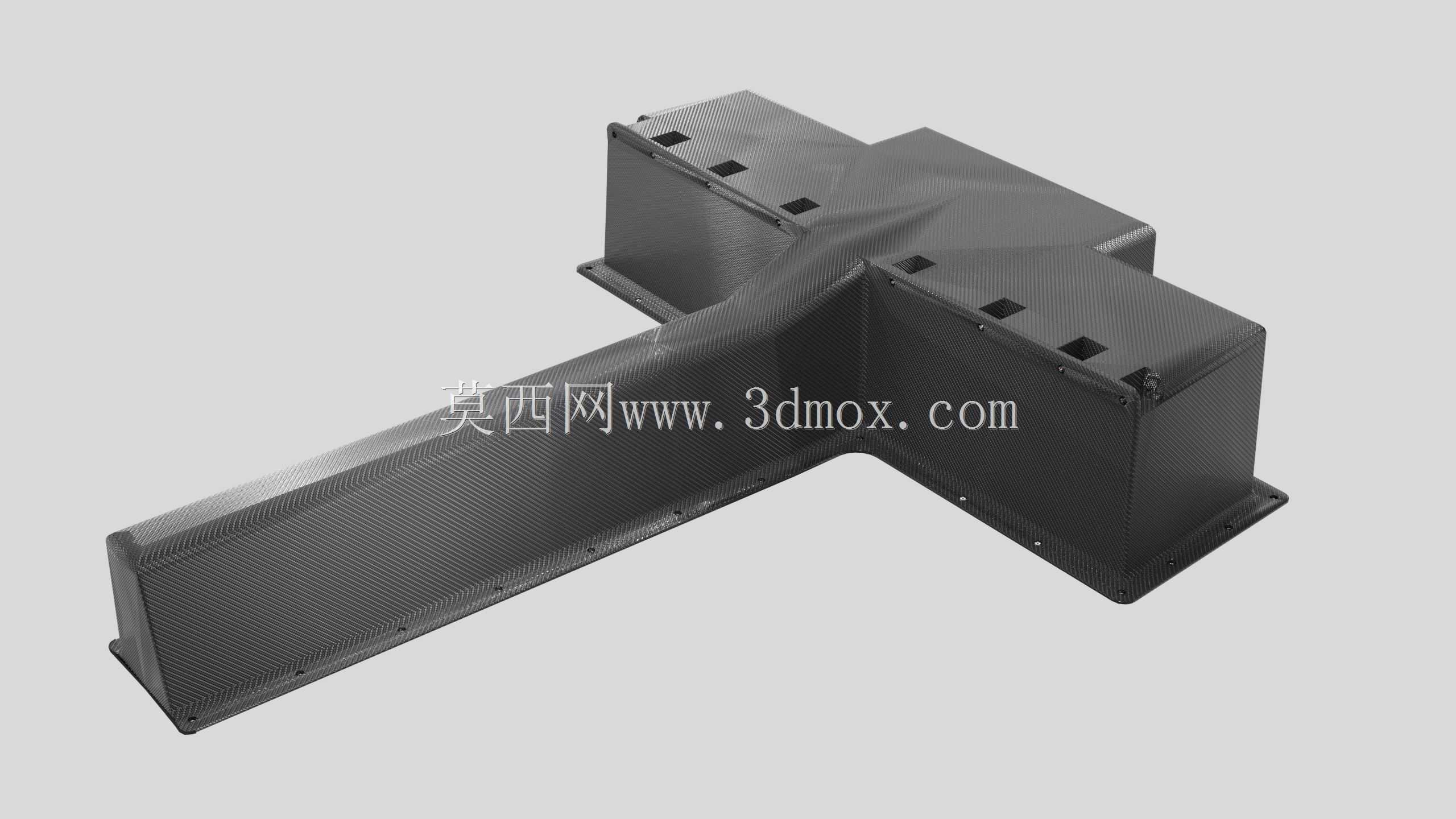

　　这套车载动力电池包总成的结构开发，完全围绕纯电乘用车型底盘的布置边界展开，不同于常规规则矩形电池包的设计思路，整体外轮廓随底盘纵梁、横梁以及后排乘员舱下方的避让空间做了异形延展，长向主体沿车辆底盘中央通道铺设，侧向伸出的两个分支结构嵌入左右底盘侧梁的预留空腔内，最大化利用底盘下部的闲置空间，在不侵占乘员舱腿部、头部空间的前提下，尽可能提升整包的可用储能容积。

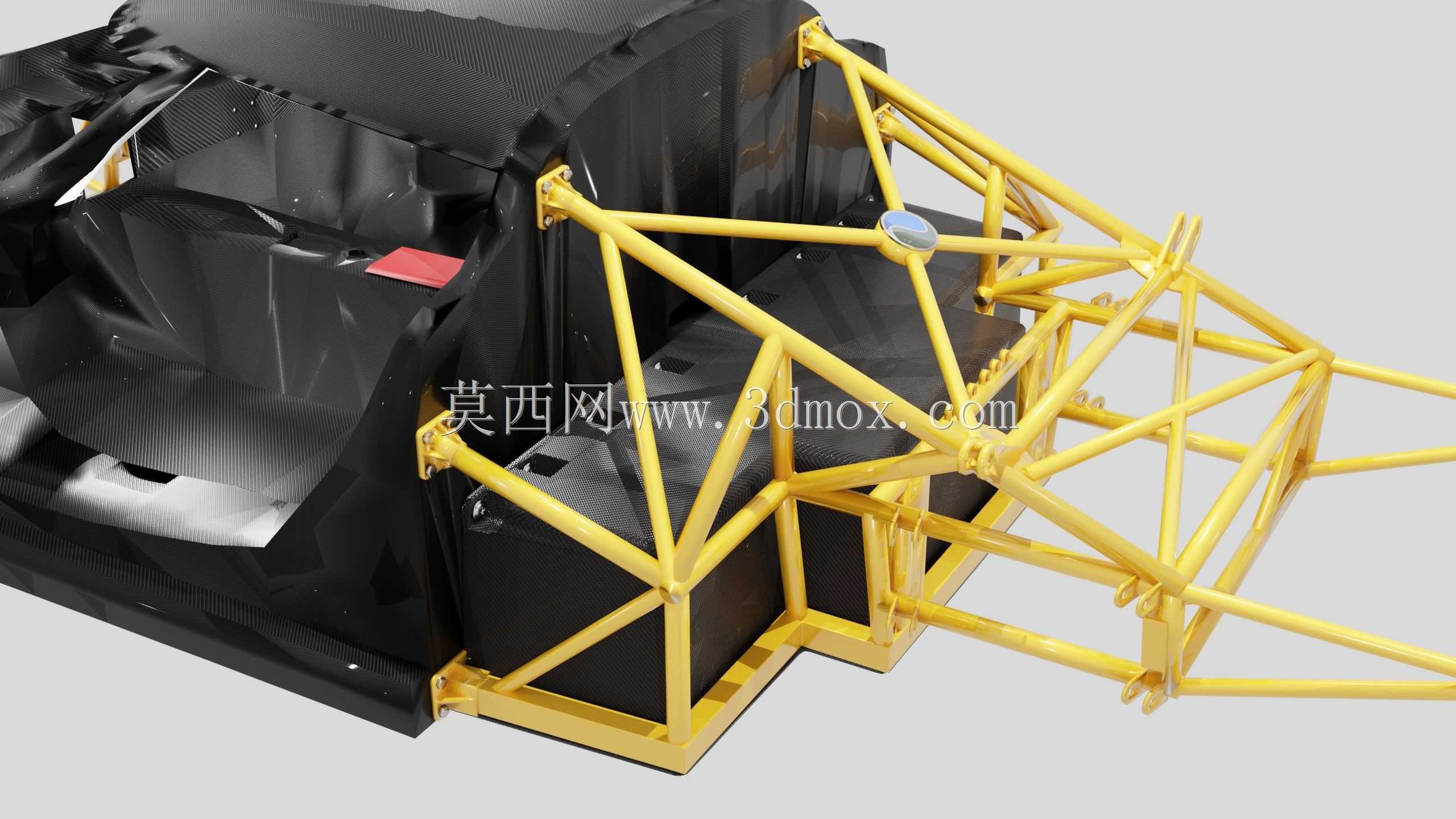

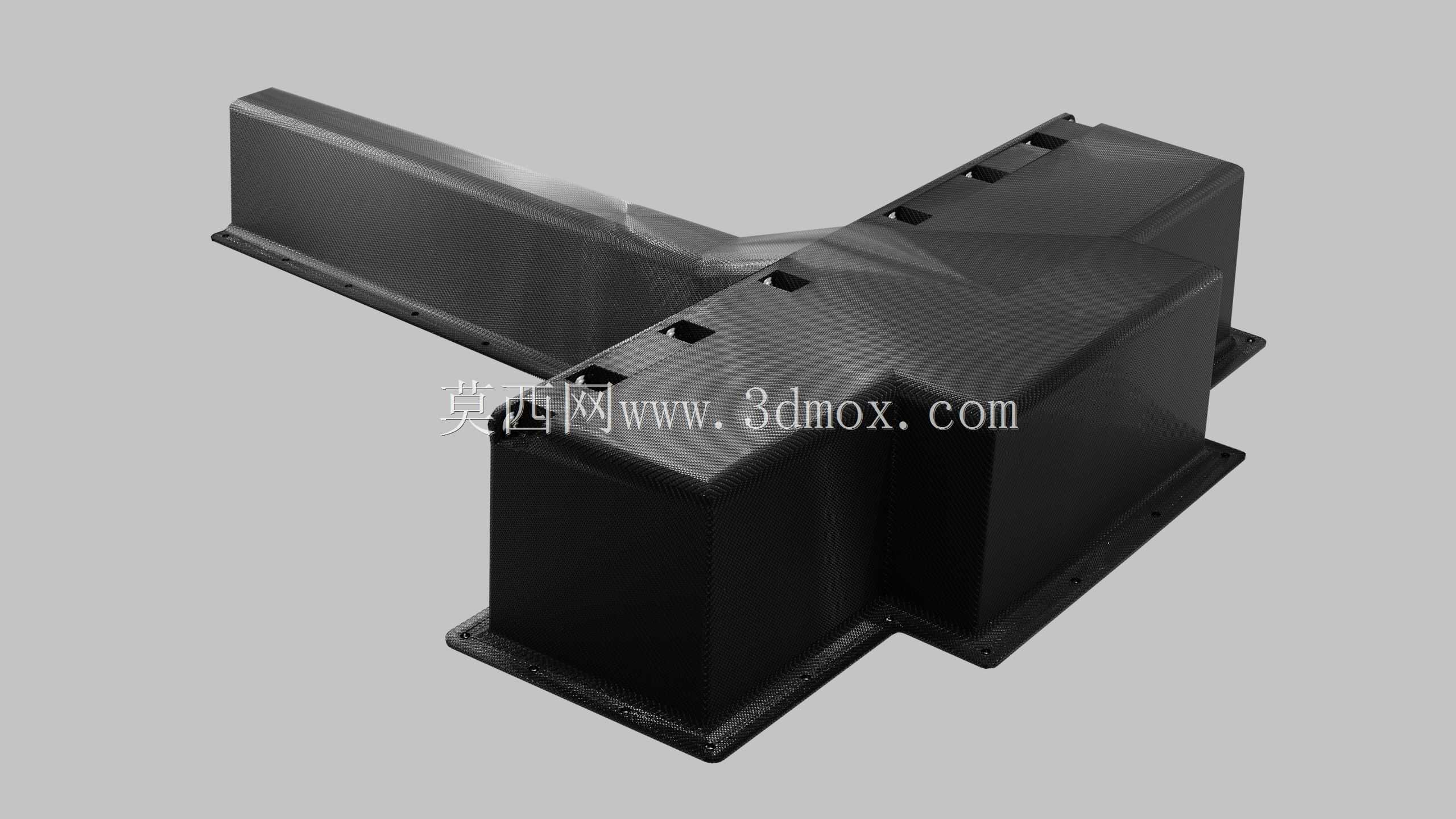

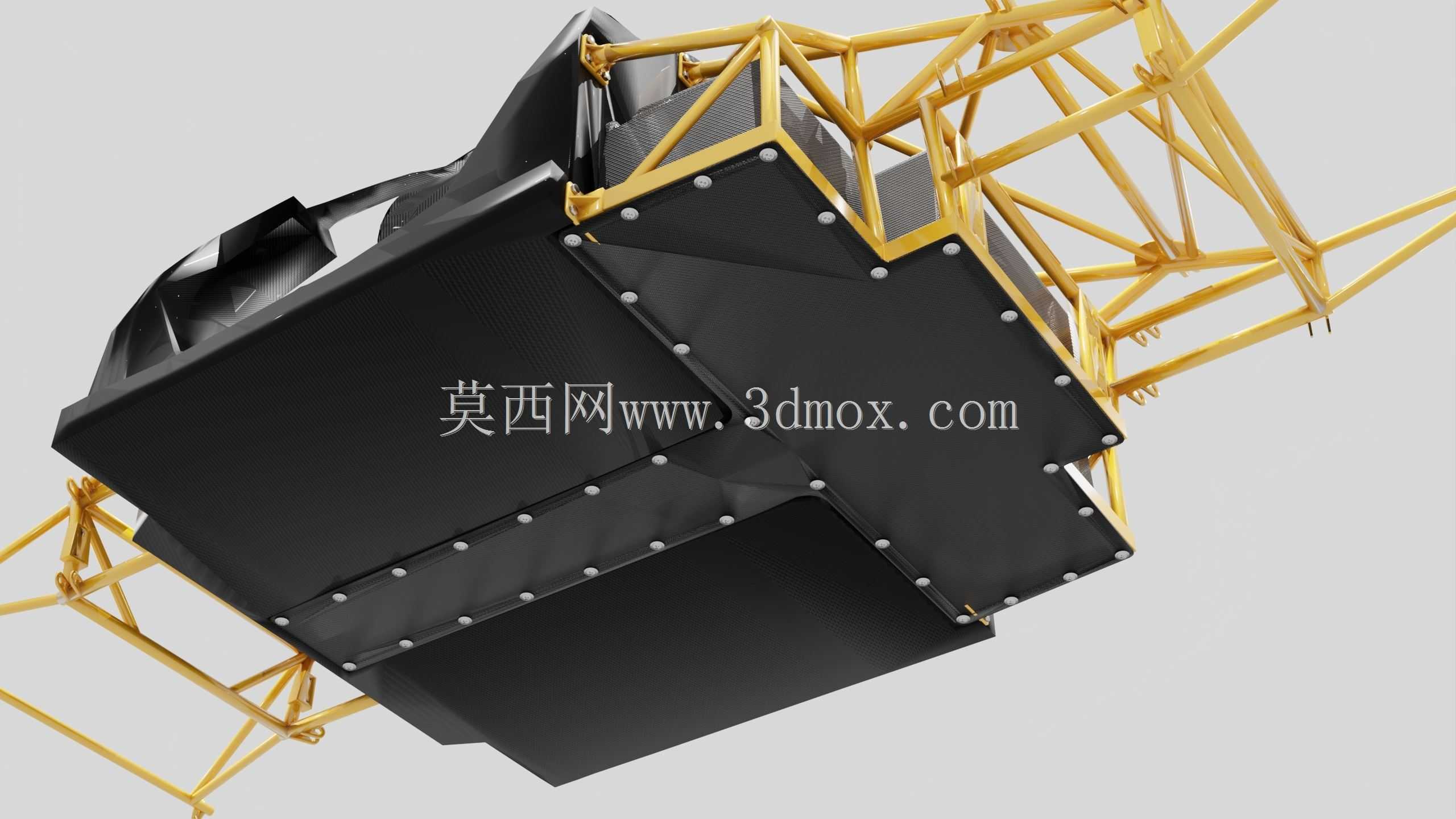

　　从整车装配的实际场景来看，电池包作为整车整备质量中占比最高的大总成，安装点位全部沿包体底部的法兰边均匀布置，法兰边上预制的沉头安装孔位与底盘车架上的焊接螺柱一一对应，装配时整车吊具将电池包整体举升贴合底盘下表面，穿入紧固螺栓后按工艺扭矩锁紧，包体上表面与底盘地板之间预留有均匀的绝缘间隙，既避免行驶过程中振动摩擦造成绝缘层破损，也为底部碰撞预留出足够的吸能变形空间。包体外壳采用高强度铝合金一体冲压成型，表面做了防滑纹理与防腐喷塑处理，外壳侧壁预留的多个矩形开口是模组检修与高压接插件的安装位，后期维护时无需整体拆解包体，即可完成局部模组的检测与更换。

　　包体内部的模组排布完全顺着异形轮廓做适配，整包由16个串联的电芯模组组成，每个模组内部采用6串60并的圆柱电芯排布方案，单模组标称电压25V，整包串联后输出额定电压400V，匹配主流乘用电动车的高压电控平台。模组之间采用铜排串联连接，铜排接触面做镀镍防氧化处理，连接位置预留绝缘防护盖板，避免高压裸露风险。电芯与模组支架之间填充导热结构胶，既可以固定电芯位置，抵御车辆急加减速、颠簸路面带来的惯性冲击，也可以将电芯工作时产生的热量均匀传导至包体底部的散热面，外接整车液冷回路后即可实现全工况下的电芯温差控制，避免局部过热引发的容量衰减。

　　设计阶段首先要敲定的就是安装边界的硬约束：底盘上的排气管路、后驱传动轴、悬挂减震器塔座的位置都不能出现干涉，因此包体的异形分叉结构完全避开了这些运动部件的极限行程位置，哪怕悬挂压缩到极限行程、传动轴在大扭矩输出下发生小幅窜动，也不会和电池包外壳发生磕碰。包体的竖向厚度控制在底盘离地间隙允许的范围内，最低点比车身侧裙的防护高度高出20mm以上，满足日常通过非铺装路面、减速带时的防磕碰要求，外壳底部额外做了加强筋结构，即便发生轻微托底，冲击力也会沿加强筋传导至周边安装点位，不会直接刺穿内部模组所在的腔体。

　　电气功能层面，包体内部在模组之间布置有绝缘隔膜与防火隔热衬层，隔膜采用高离子通透性的绝缘材质，厚度控制在10微米级别，既阻隔正负极直接接触引发短路，也不会影响电芯之间的热传导均衡。模组侧边布置的采集线束全程沿外壳内壁的走线槽固定，每个电芯的电压、温度信号都通过采集线汇总到包体后部的BMS控制单元，高压输出端子、低压通讯端子全部集中在包体后部的公共接插面板上，整车装配时只需对接高压主线束与低压通讯插头即可完成电气连接，总装工序的操作便利性大幅提升。

　　从结构仿真的实际验证逻辑来看，这种异形电池包的模态分析要重点关注两个分叉悬臂位置的固有频率，必须避开整车行驶过程中路面激励、电机工作振动的频率区间，因此在分叉根部的外壳内侧做了交叉加强筋结构，提升局部刚性，避免长期振动出现结构疲劳开裂。同时整个包体的密封等级按照IP67的要求设计，法兰边的密封槽内填充发泡密封胶条，所有接插件位置都采用防水密封结构，满足整车涉水、高压洗车时的防水防护要求。整套结构既实现了底盘空间的极致利用，也在安全防护、装配维护、热管理性能之间做到了平衡，能够直接适配同平台多款纯电乘用车型的动力搭载需求。
