单臂式赛车风挡雨刮总成结构

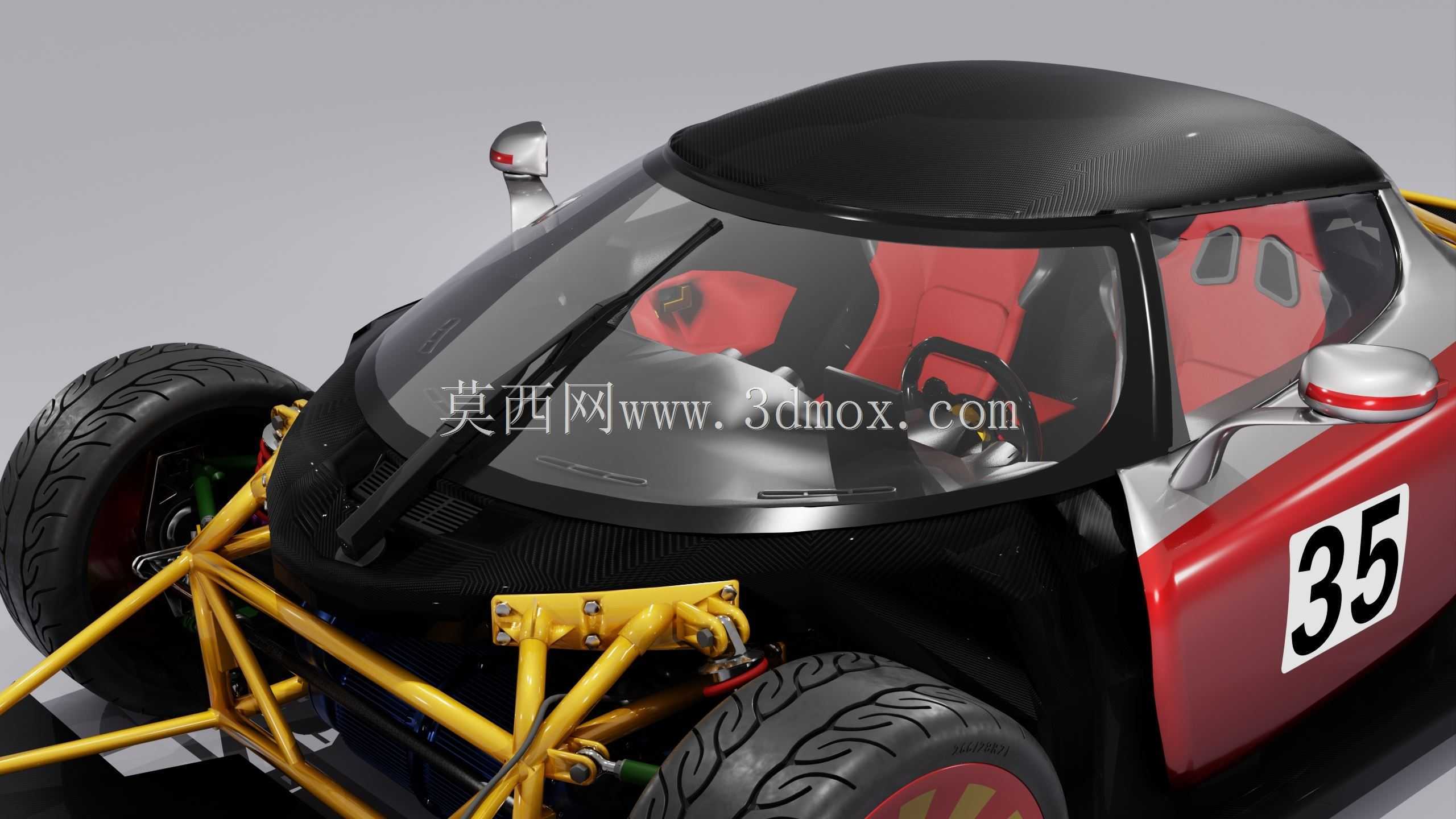

　　该雨刮总成围绕大曲率赛车风挡的单刮片布置需求展开，刮臂从风挡下沿中部的转轴座向外延伸，整体呈细长悬臂形态。刮臂前段承担压紧与传力作用，后段连接驱动轴，刮片沿风挡表面贴合，在往复摆动过程中完成雨水、灰尘和赛道水渍的清除。与普通乘用车辆常见的双刮片对扫结构不同，该方案利用单支长刮臂覆盖风挡主要视野区域，适合风挡面积窄、弧度深、驾驶视线集中在中部的竞速车型。

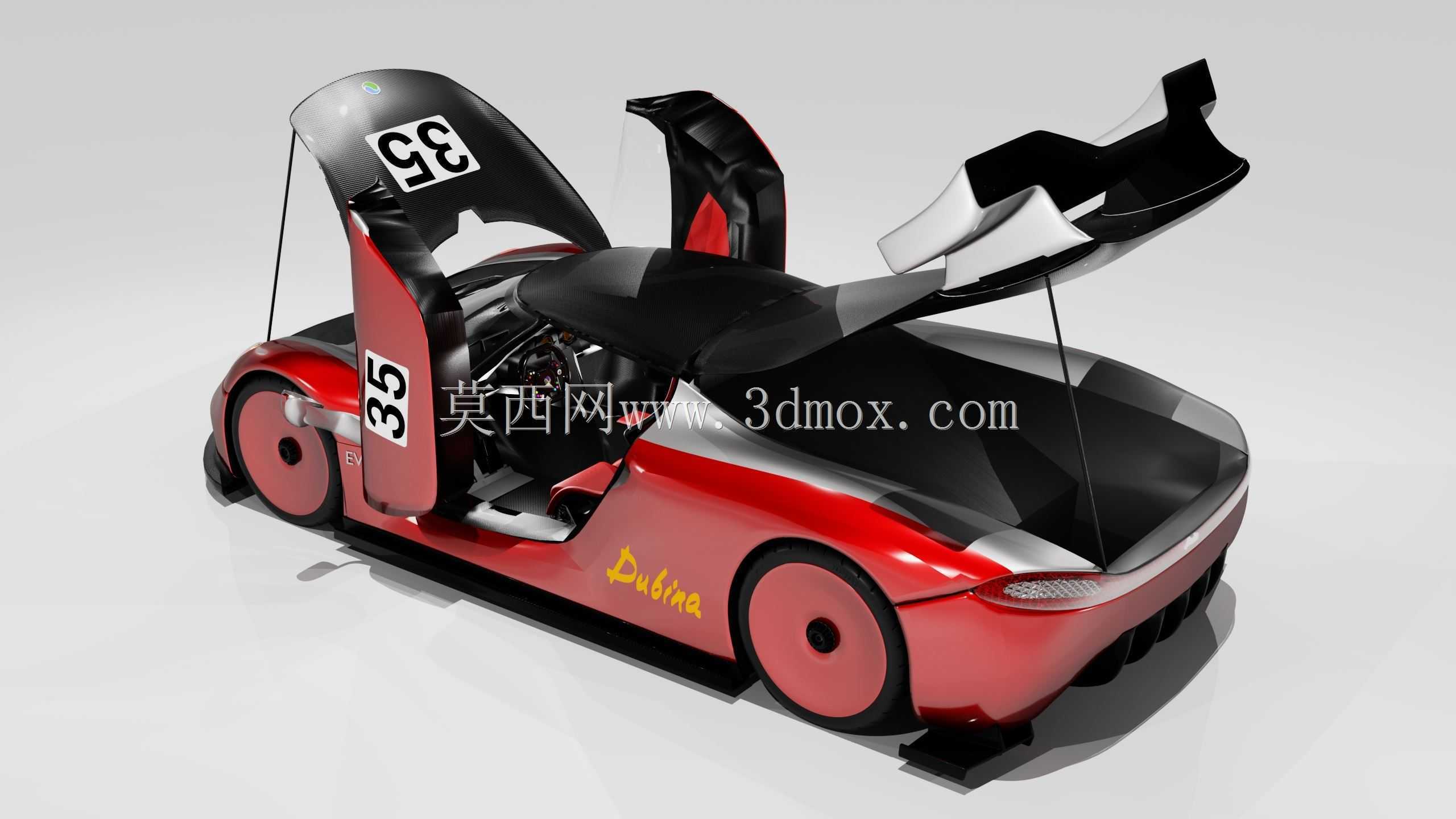

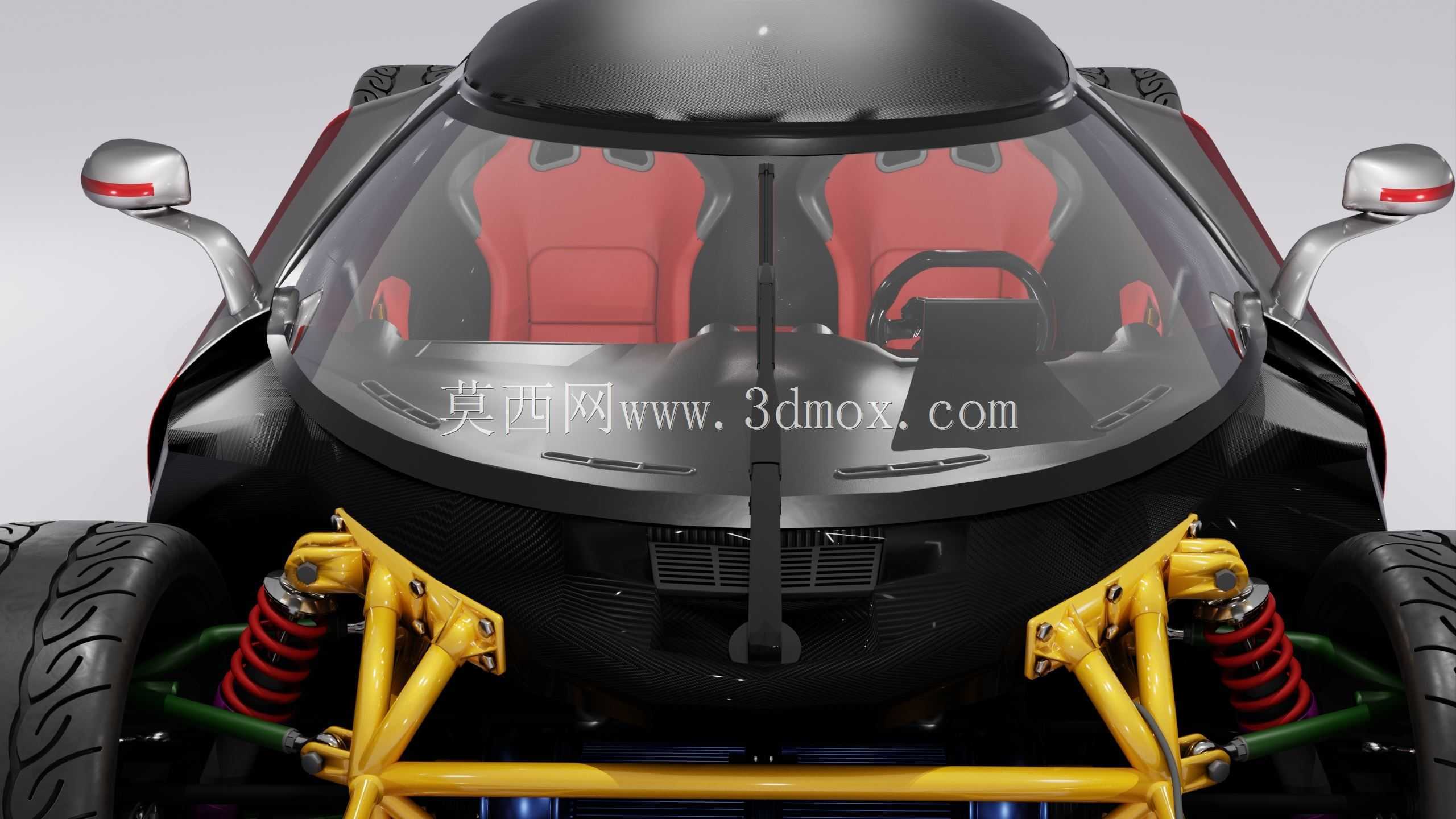

　　从安装边界看，转轴座位于风挡下方车身覆盖件区域，外形低矮，端部采用近似圆柱的基座形式，用于容纳摆动轴并与车身安装支架对接。建模时需要重点控制转轴中心、刮臂旋转平面与风挡曲面之间的关系：刮臂不能在极限摆角下干涉风挡下沿、窗框或车身外覆盖件，刮片在整个扫掠范围内也要保持合理贴附压力。若转轴位置偏前或偏后，刮臂在运动中会出现抬升、卡滞或刮片边缘翘起；若刮臂长度与风挡弧面匹配不足，刮片两端则容易产生局部漏刮。

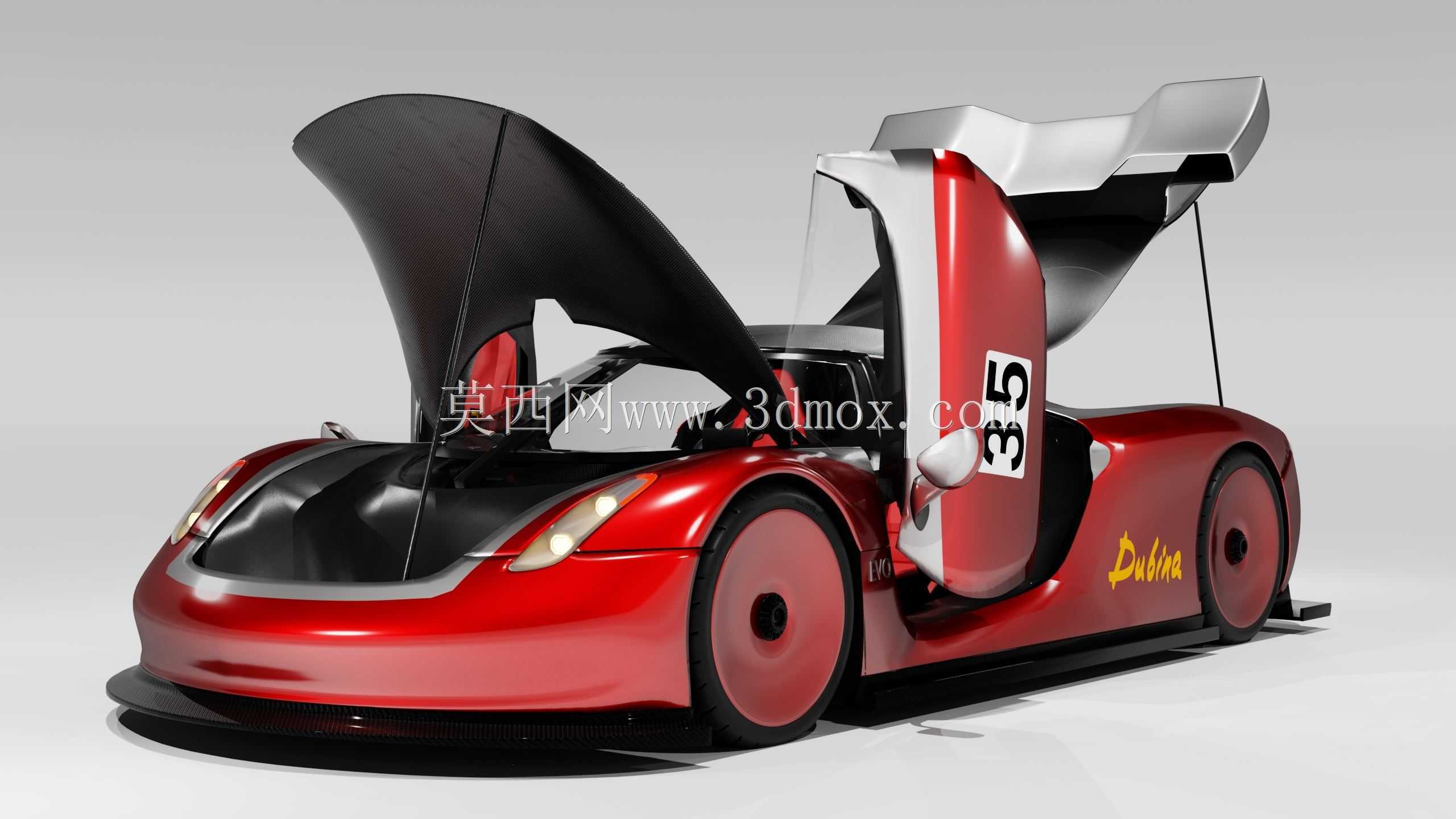

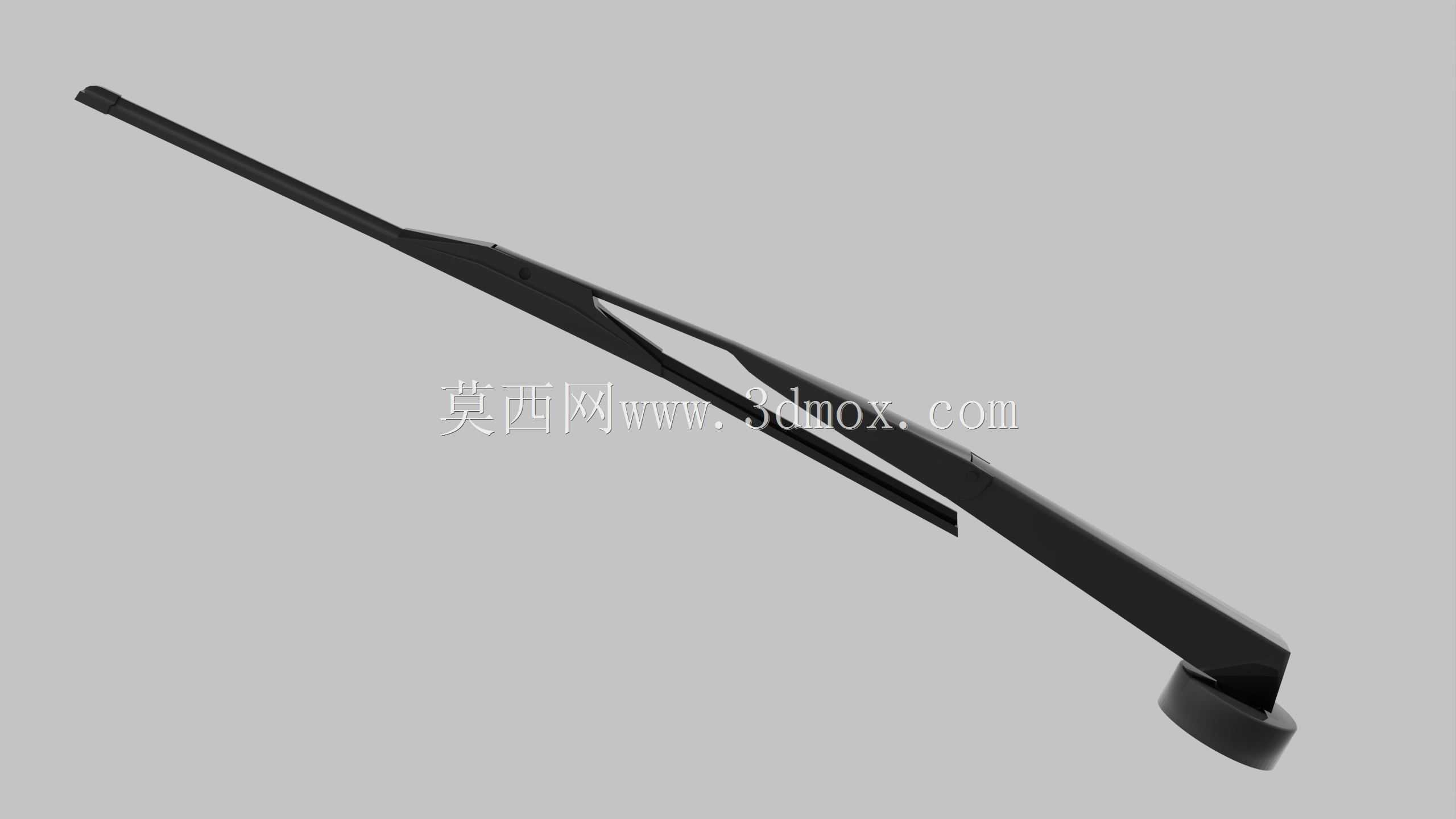

　　刮臂外形采用流线型截面，表面过渡连续，既减少高速行驶时的气流扰动，也避免突兀棱角造成视觉负担。臂体中段设置有明显的弯折和加强轮廓，使细长杆件在承受弹簧压紧力和风载时保持刚度。刮片部分为细长柔性件，在三维结构中以贴合风挡曲面的长条形态表达，端部与刮臂保持连接。实际设计中，刮片胶条需要通过簧片或骨架将压力均匀分布到接触线上，尤其在大弧面风挡上，压力不均会直接导致水膜残留和跳动噪声。

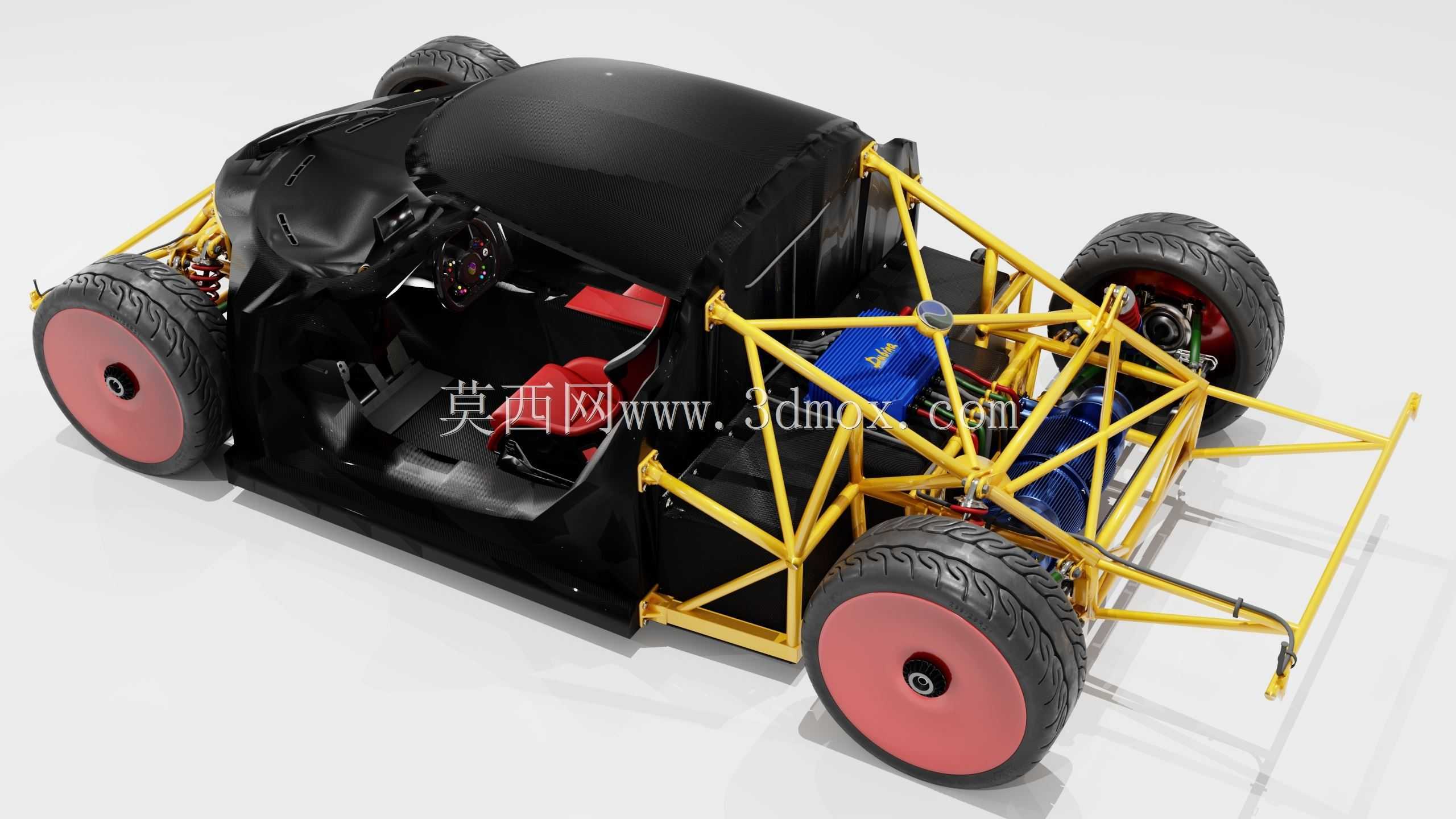

　　功能设计上，雨刮系统并不只是简单的杆件摆动，而是涉及驱动输出、连杆传动、刮臂压紧、刮片柔性贴合和车身空间避让的组合。单雨刮方案通常要求驱动机构提供足够的摆动角度和停位控制，刮臂在回位后应贴近风挡下沿，减少对驾驶员视野的遮挡。高速工况下，气流会对长刮臂产生升力，设计时需要通过臂体截面、下压弹簧和限位结构抑制刮片浮起。赛车场景中，雨刮使用频率可能不高，但在雨天比赛、湿地练习或赛道溅水条件下，其清除稳定性直接影响驾驶安全。

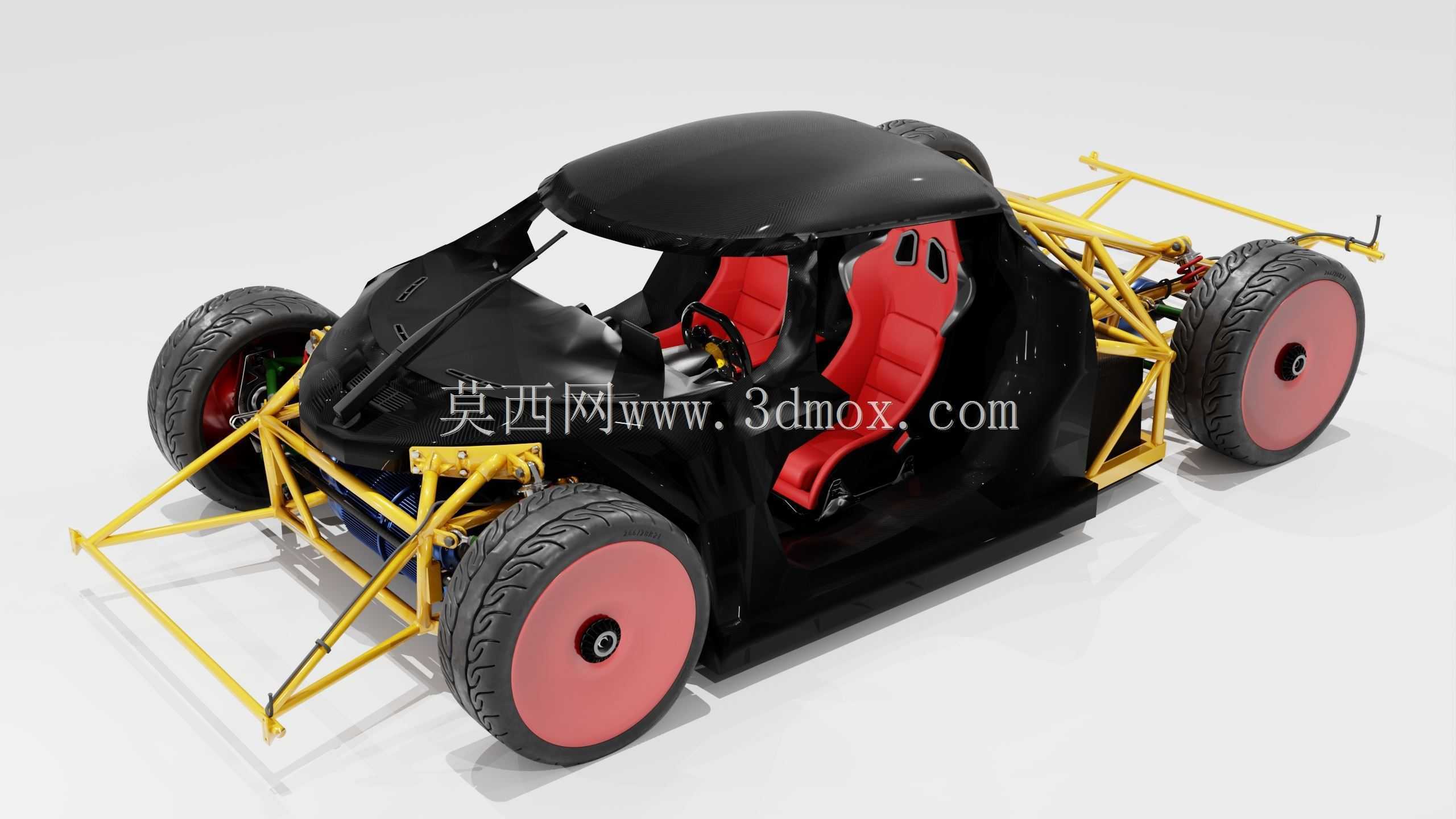

　　建模思路以曲面连续和运动边界为核心。先依据风挡玻璃曲率确定刮片扫掠区域，再反推刮臂长度、转轴高度和摆角范围；随后建立臂体、连接头、转轴座和刮片的实体关系，检查静止状态与左右极限位置的间隙。臂体表面可采用多段曲面过渡，在保证外观光顺的同时体现冲压或注塑杆件的结构层次；转轴座则需要保留安装面、轴孔和外罩轮廓，以便后续与驱动机构、密封件和车身钣金进行协同设计。

　　在结构评审中，应关注几类典型问题：一是刮臂在最大摆角时是否与风挡边框发生接触；二是刮片在弧面高点和低点是否都能保持连续压合；三是转轴座与车身开孔、维修空间和密封结构是否兼容；四是刮臂在高速气流下的颤振风险。通过三维模型可以提前完成运动包络检查、外观匹配和装配关系确认，为后续工程图输出、样件制作及风挡雨刮系统选型提供直接依据。
