电动汽车后悬架环形转向节结构

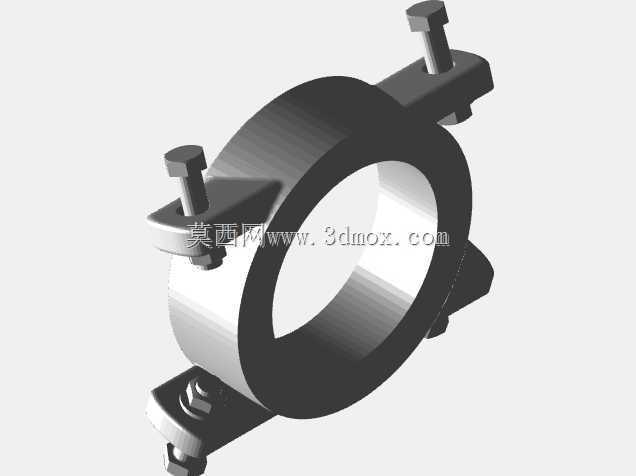

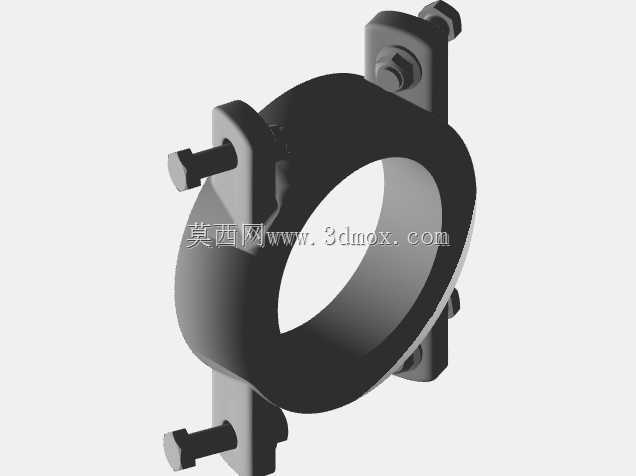

　　该结构件对应电动汽车后悬架中的转向节本体，采用环形主体配合四向连接耳座的布置形式，主要承担轮毂安装定位、悬架摆臂连接以及行驶过程中多向载荷传递的作用。环形内腔周边设置带孔凹槽，用于与轮毂、轴承或制动相关部件形成安装配合；外圈四个耳座沿周向分布，耳座上预留紧固孔位，可通过螺栓与悬架控制臂、支撑杆或周边连接件完成装配。

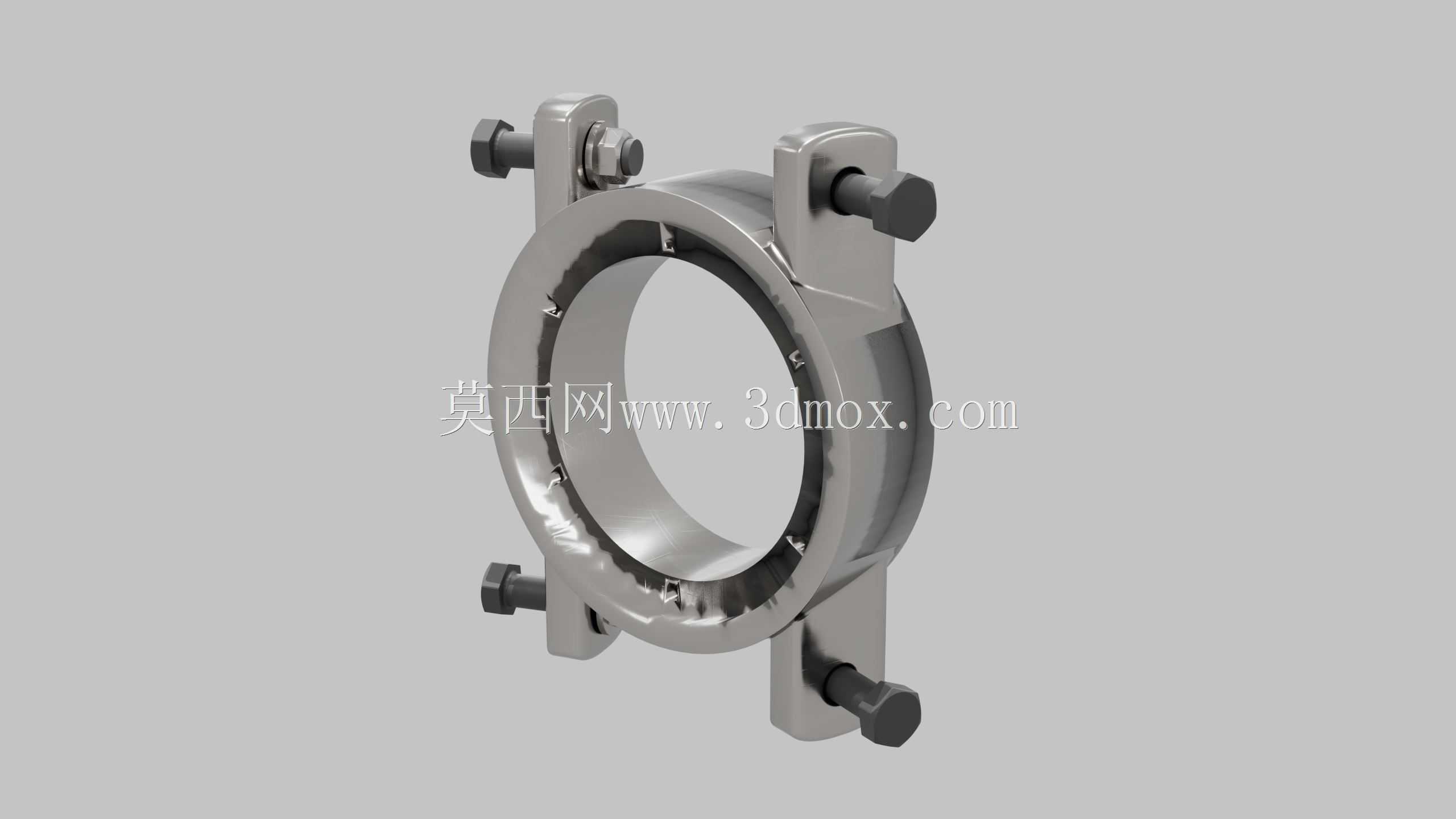

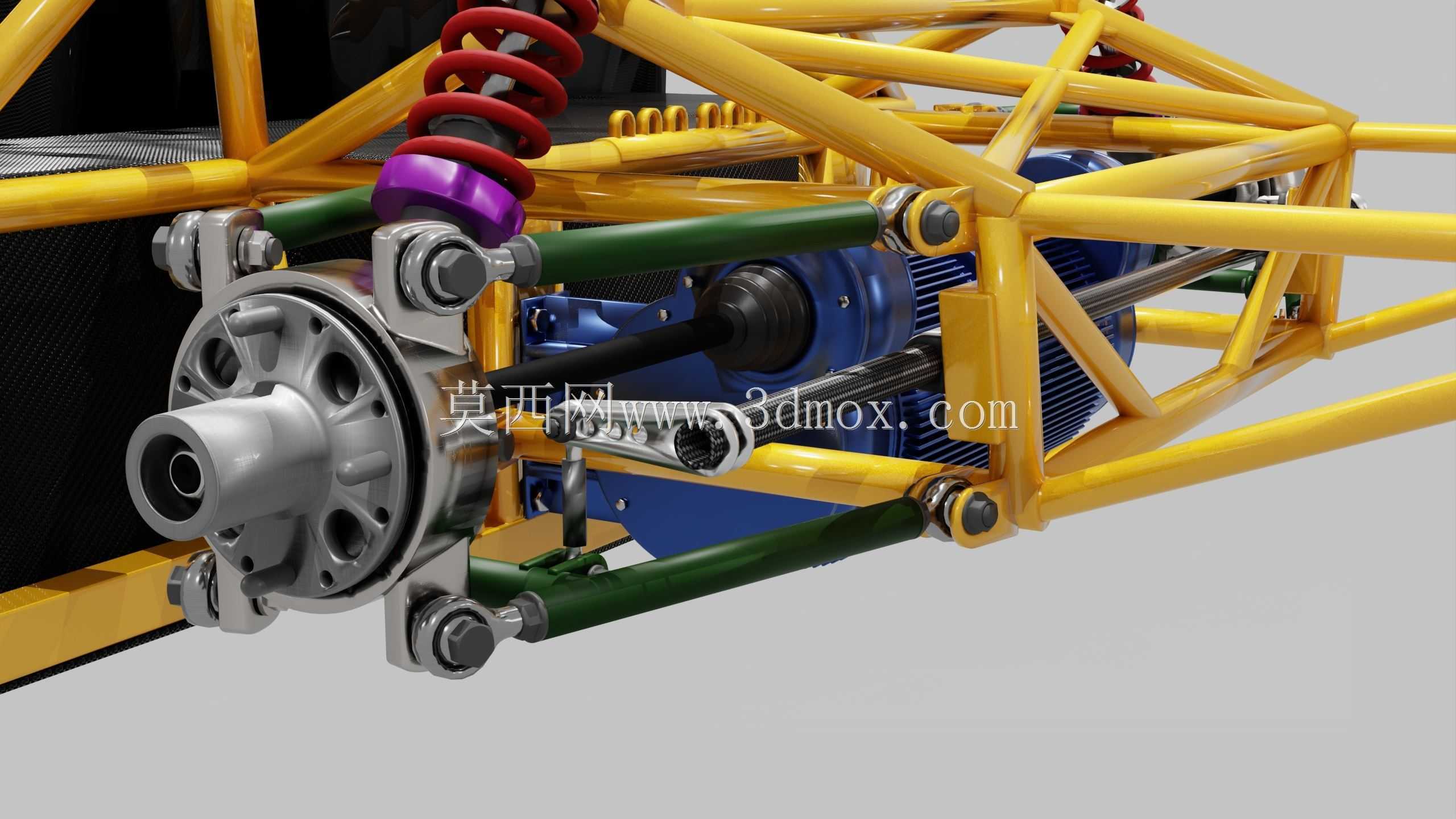

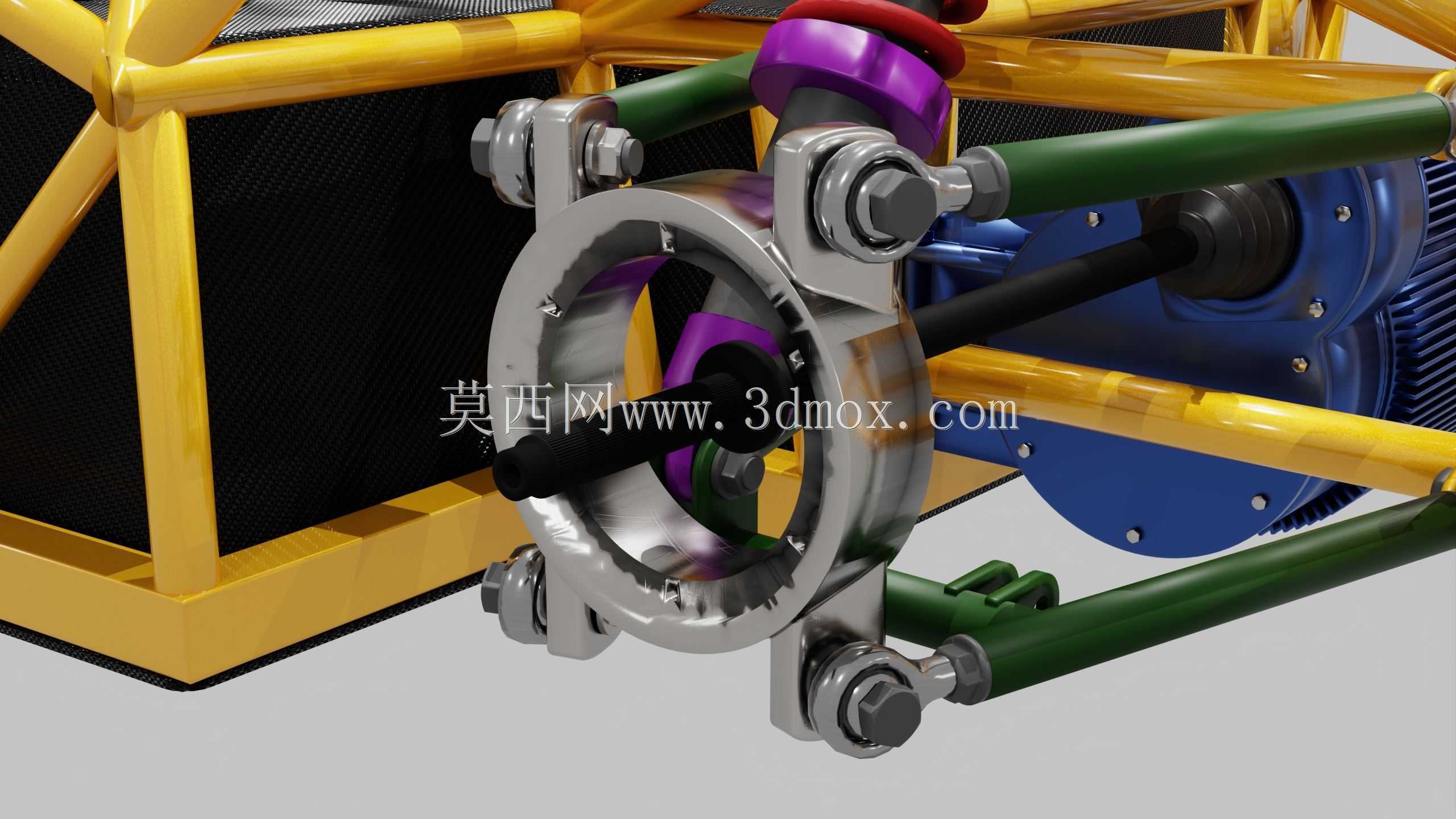

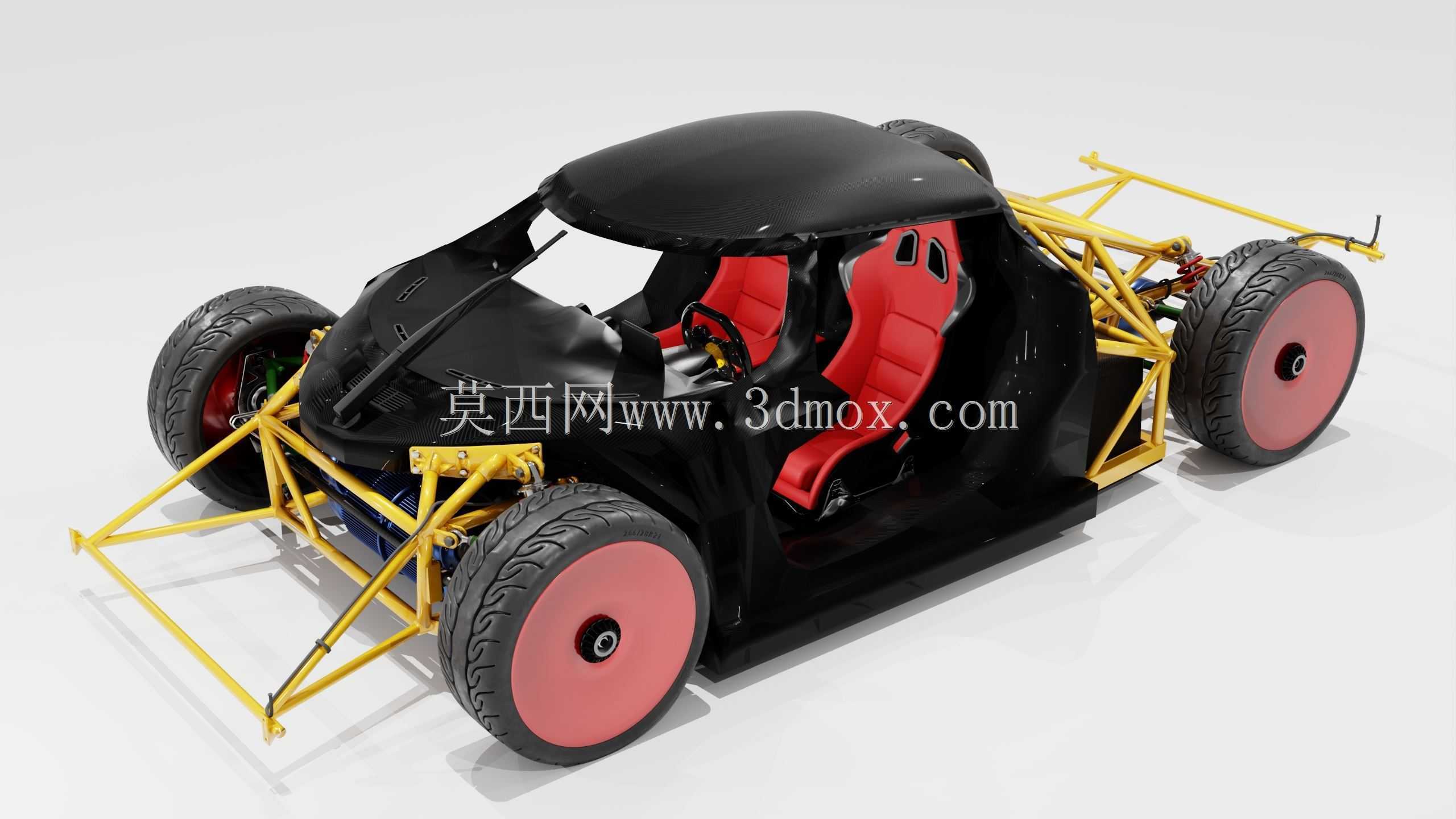

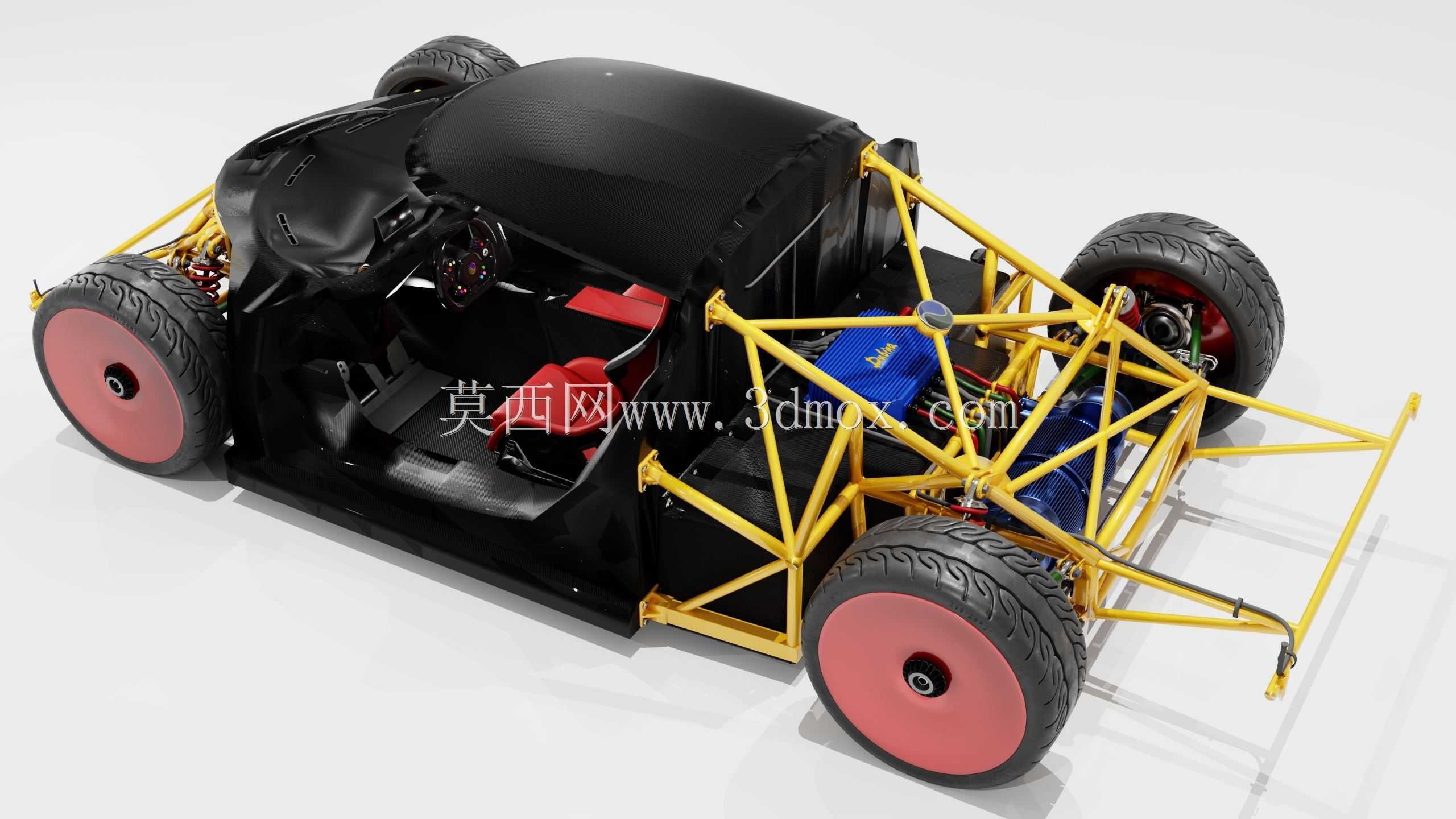

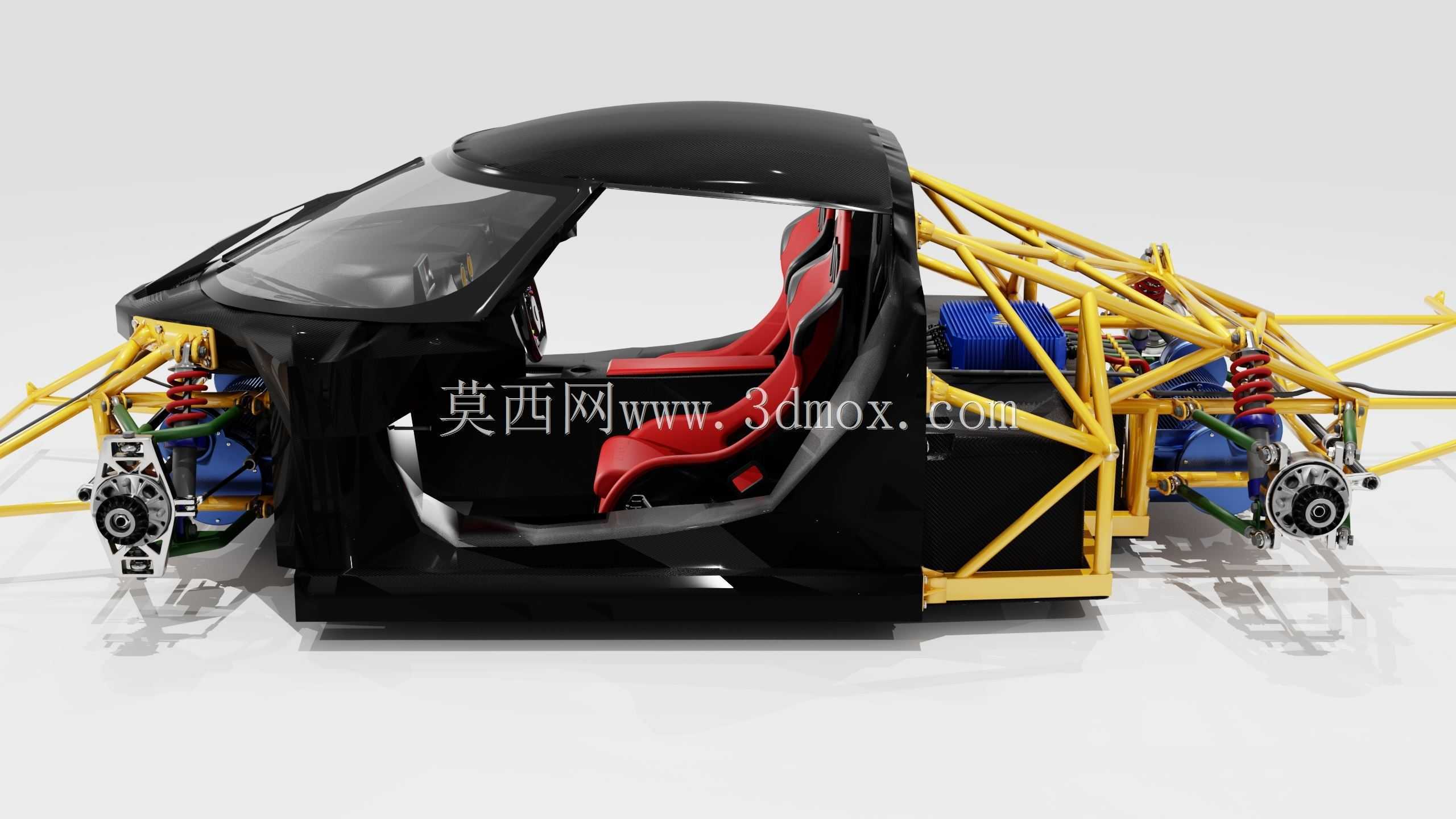

　　从实际底盘布置来看，这类零件位于车轮与悬架系统的交汇区域，既需要保证车轮转动轴线的定位精度，也要承受起步、制动、转向和颠簸路面带来的复合载荷。环形主体能够围绕轮毂轴承区域形成连续承载路径，相比局部开放式支架，其刚度分布更均匀，有利于控制孔位变形。四个耳座将悬架连杆传来的纵向、侧向和垂向力分散到环体上，避免应力集中在单一连接处；耳座外侧的螺栓轴线与安装面经过明确约束，便于在总装时控制拧紧方向和工具操作空间。

　　设计思路上，模型以1.0比例建立，曲面过渡围绕环体、耳座和螺栓安装柱展开。环体内壁保留安装凹槽与定位特征，外壁通过加厚区域连接耳座，使载荷从螺栓孔位置逐步传递到环形主承载区。耳座与环体交接处采用圆滑过渡，可减少尖角造成的应力突变；端部螺栓和垫块的建模保留了装配关系，能够直观反映紧固件伸出长度、夹持厚度以及相邻零件之间的边界。铝合金材质的选择兼顾了轻量化与耐腐蚀需求，适合电动汽车底盘对簧下质量控制的要求。

　　在外形尺寸与安装边界方面，环形主体的内径决定轮毂轴承或轮毂单元的配合范围，外径与耳座外伸量共同构成零件在车轮内侧的占用空间。上下、左右耳座之间的跨度需要与摆臂端点位置匹配，螺栓孔中心距、孔轴方向和安装面平面度都会直接影响悬架几何参数。模型中耳座向外突出，紧固件端部超出安装面，设计时应校核轮辋内侧、制动盘、制动卡钳以及线束管路的间隙，避免在极限跳动或转向时发生干涉。

　　对于结构设计人员，该模型可用于后悬架硬点核对、连接件空间检查和装配工艺分析；对于三维建模从业者，可参考其环形承载主体、耳座加强过渡、螺栓夹持结构以及多附件协同布置方式。建模时应重点保证内环安装槽、耳座孔位、螺栓轴线和配合面之间的尺寸关联，使零件在数字样机中能够准确还原底盘装配状态。
