电动汽车DubinaEvo前挡风玻璃曲面结构

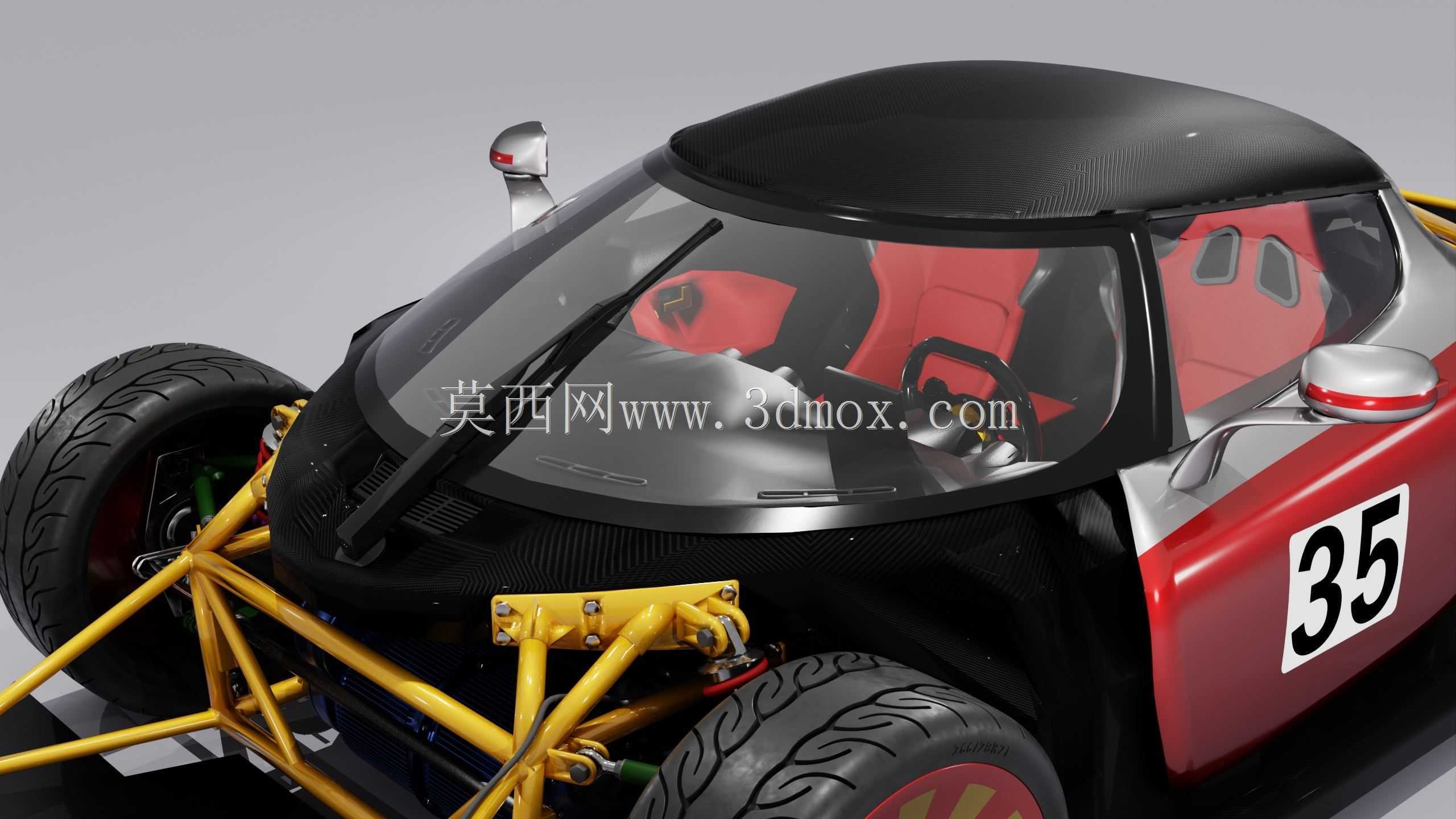

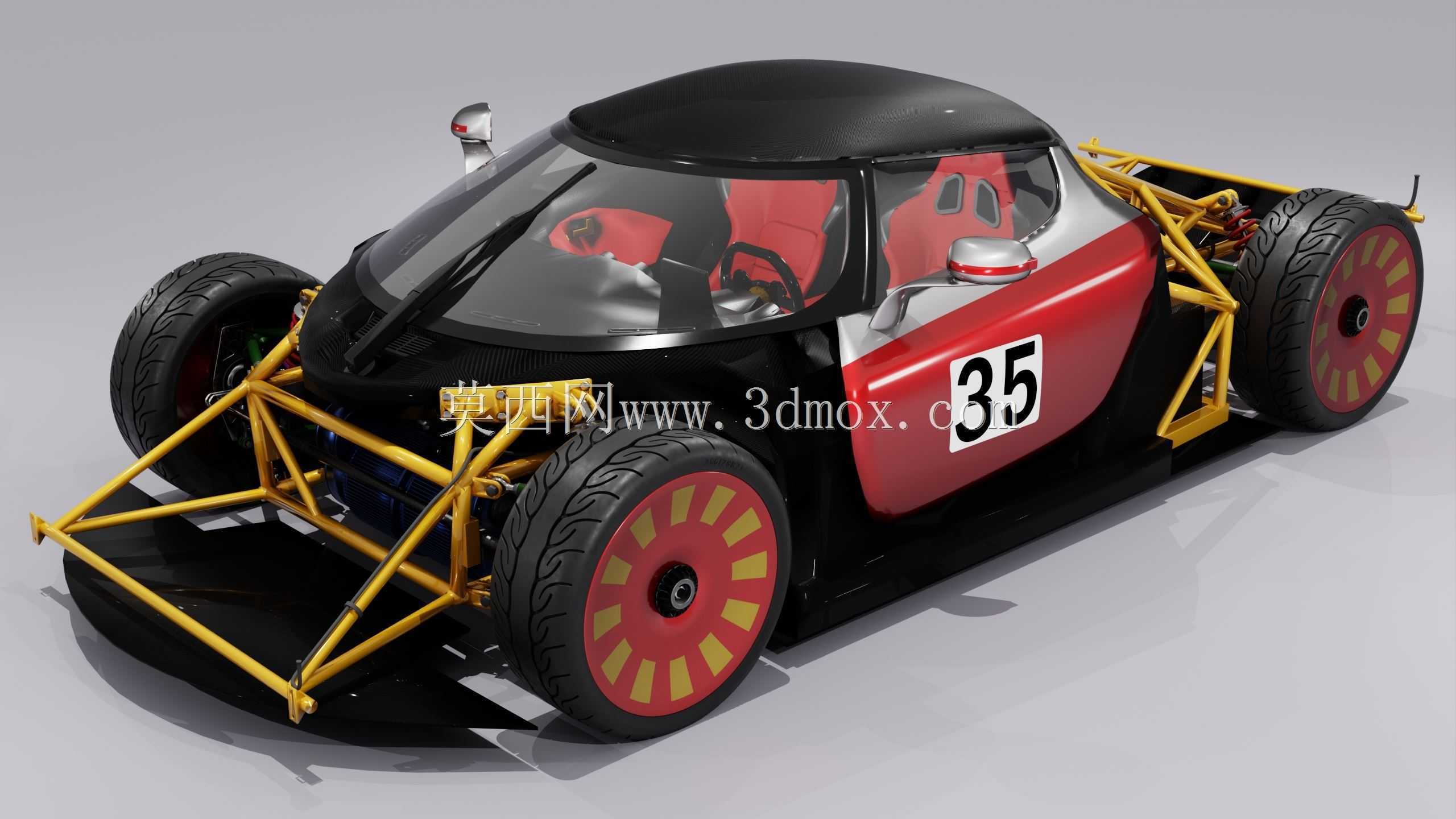

　　该曲面件围绕小型电动汽车前部乘员舱视野区域展开，整体以1:1实车装配比例构建，形态贴合Dubina Evo车型前倾、宽体的车头轮廓。从整车布置来看，挡风玻璃位于车顶前缘与前围上盖板之间，左右两侧延伸至A柱安装面，下边缘承接雨刮覆盖区与仪表台外边界，上边缘与顶盖横梁形成连续过渡。模型重点还原了玻璃本体的大曲率弧面、周边黑色包边以及安装止口关系，能够用于前期造型评审、车身间隙校核、视野分析和周边零件匹配。

　　实际使用中，前挡风玻璃承担多重功能：其一，为驾驶员和前排乘员提供前方及侧前方清晰视野，阻隔行驶气流、雨水、灰尘与碎石冲击；其二，作为车身前部重要的封闭曲面，参与乘员舱密封，降低风噪进入，并在空调系统作用下维持舱内热环境稳定；其三，玻璃与包边、A柱、顶盖和前围连接后，可提升车头区域的整体刚性与扭转协调性。设计时需要在视野、风阻、强度和造型之间取得平衡，因此曲面并非简单单曲率板件，而是沿横向、纵向同时变化的复杂空间曲面。

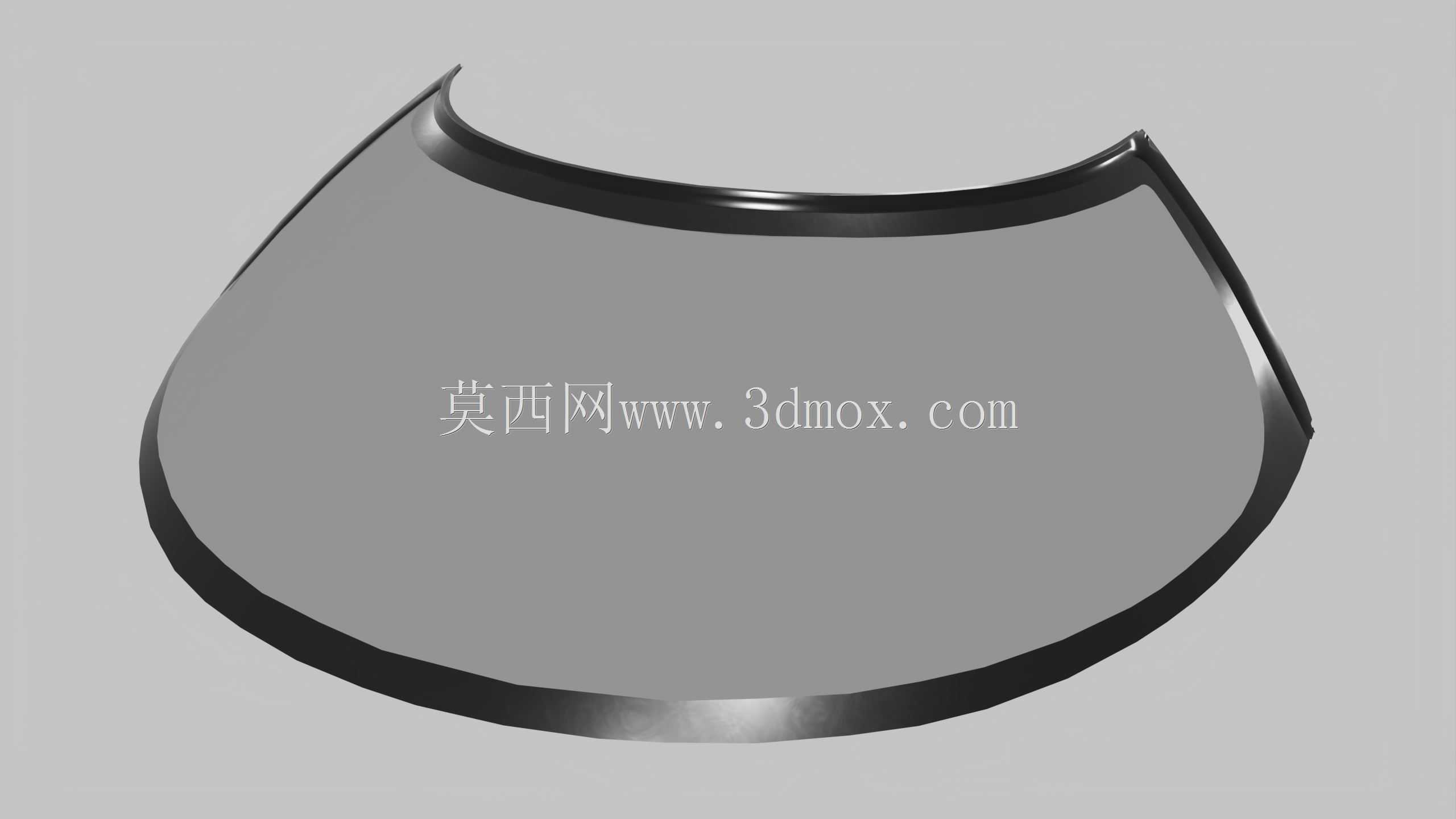

　　建模思路以曲面连续性控制为核心。先依据车身外表面建立主视曲面，保证驾驶员视线范围内光顺无突变；再沿玻璃周界生成包边和翻边区域，使黑色边框能够覆盖胶粘装配间隙，并与外覆盖件形成均匀分缝。玻璃下部曲率相对平缓，便于雨刮扫掠和积水排出；上部向车顶方向逐渐收窄并后倾，有利于降低迎风阻力；左右两角随A柱姿态弯曲，兼顾侧方视线和头部空间。包边部分保留了较明显的厚度与圆角过渡，能够反映真实玻璃边缘注塑包边或装饰条的装配效果。

　　从安装边界看，玻璃外轮廓需要与A柱内板、前围上盖板、顶盖上横梁及侧饰条保持稳定搭接。下沿通常落在前围通风盖板附近，需预留雨刮轴、洗涤喷嘴和导水槽位置；上沿与顶盖饰条对齐，避免高速气流在接缝处产生噪声；两侧则通过聚氨酯胶层固定于车身窗框法兰面，模型中的边框宽度可用于校核胶道宽度、夹持范围和外观黑边比例。若用于后续工程细化，还可在此基础上增加玻璃厚度层、黑釉丝网印刷区、内后视镜安装座、雨量传感器预留区以及加热丝布置面。

　　结构校核时，曲面与周边件的法向间距、包边遮挡量和圆角半径是重点。玻璃属于脆性大面积覆盖件，安装面不平或局部约束过强都会带来应力集中，因此窗框法兰应保持连续支撑，胶层厚度需均匀，转角位置避免硬点接触。模型通过连续曲面和周向边框表达了这些关键区域，可帮助设计人员检查A柱遮挡角、车头流线连续性、雨刮覆盖面积以及仪表台反光边界。对于三维建模从业者而言，该件也适合作为汽车玻璃类曲面练习案例：从主曲面搭建、边界裁切、包边扫略到安装止口检查，能够完整体现车身外覆件由造型面转化为结构装配面的过程。
