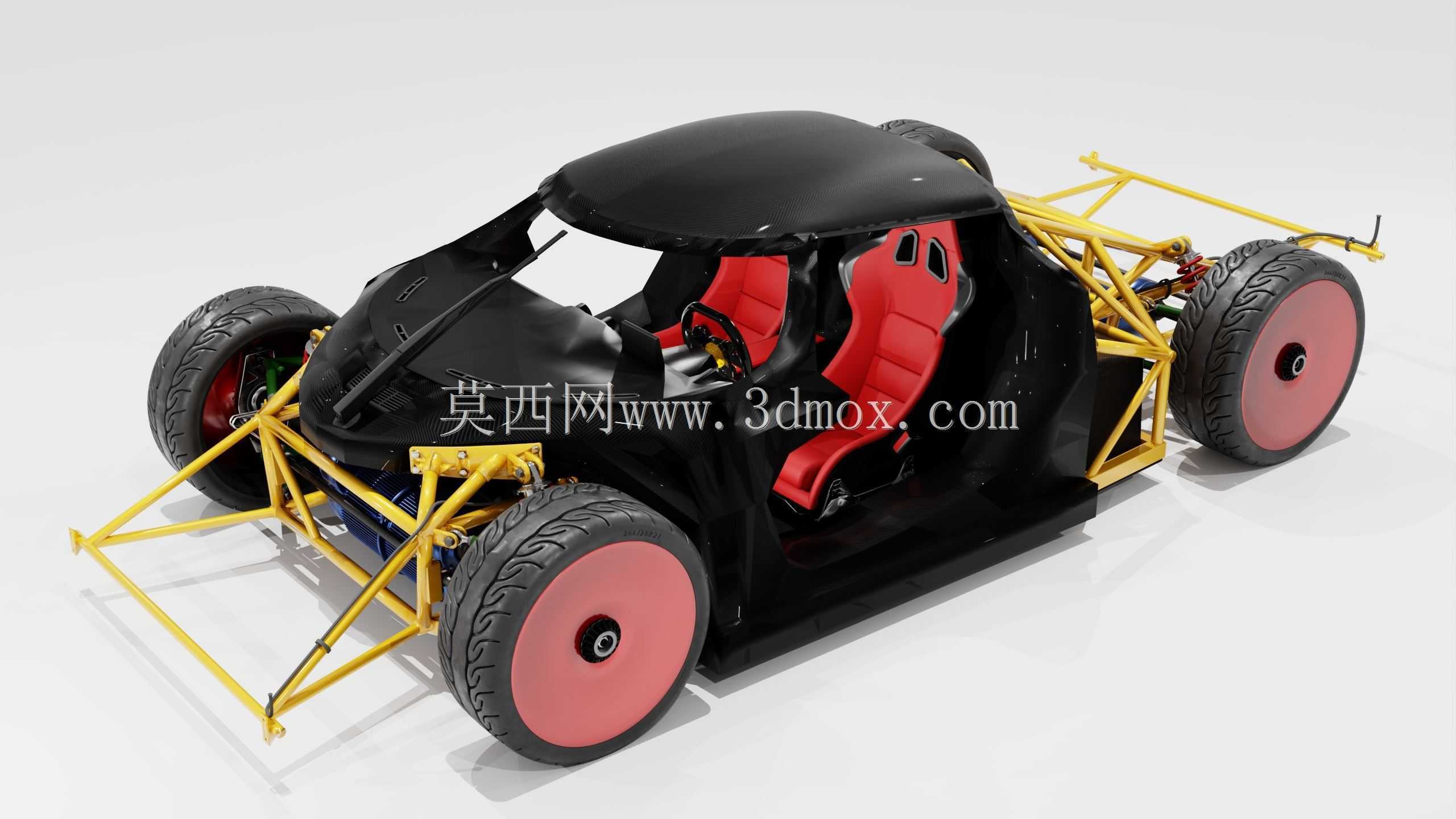

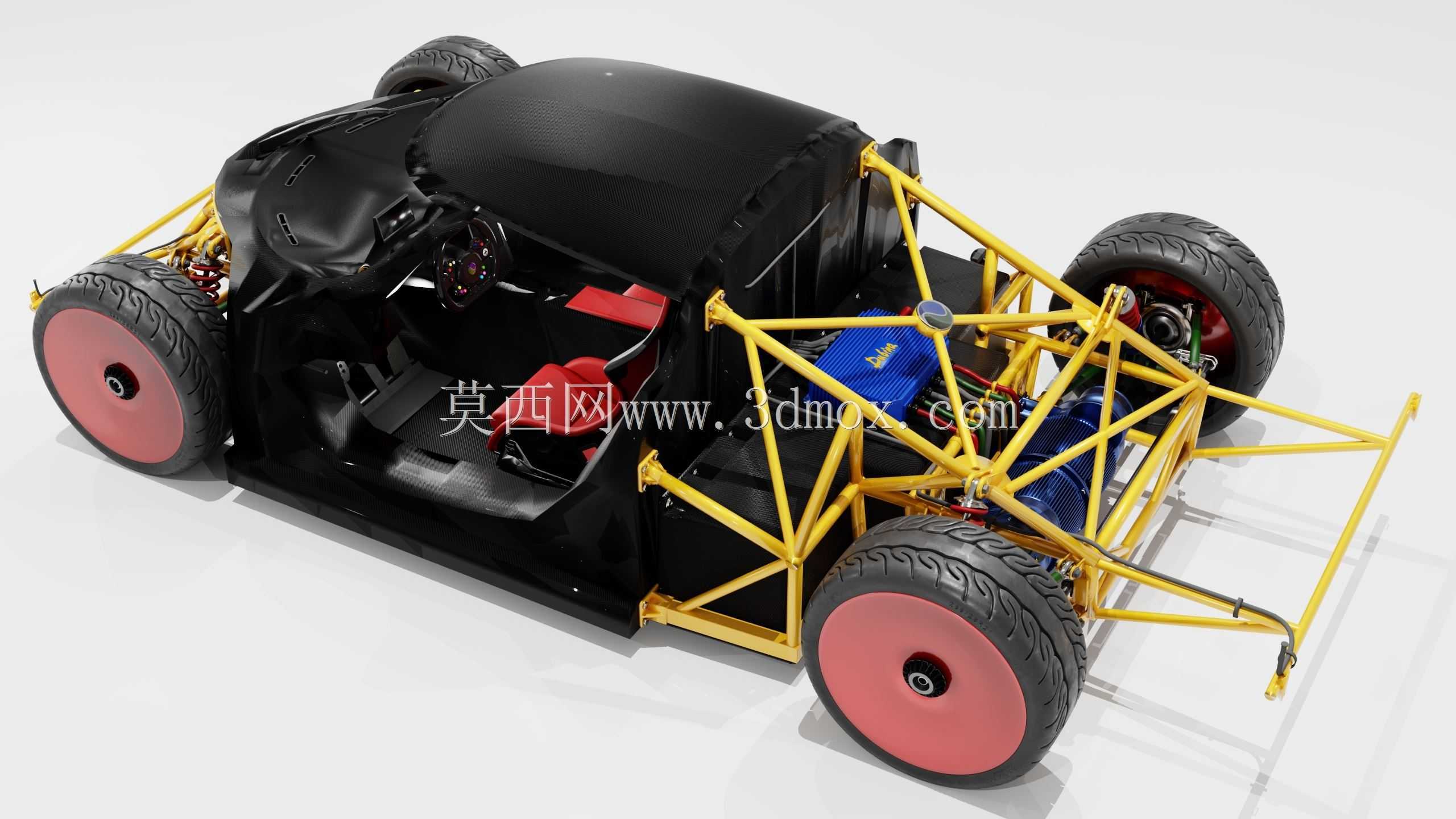

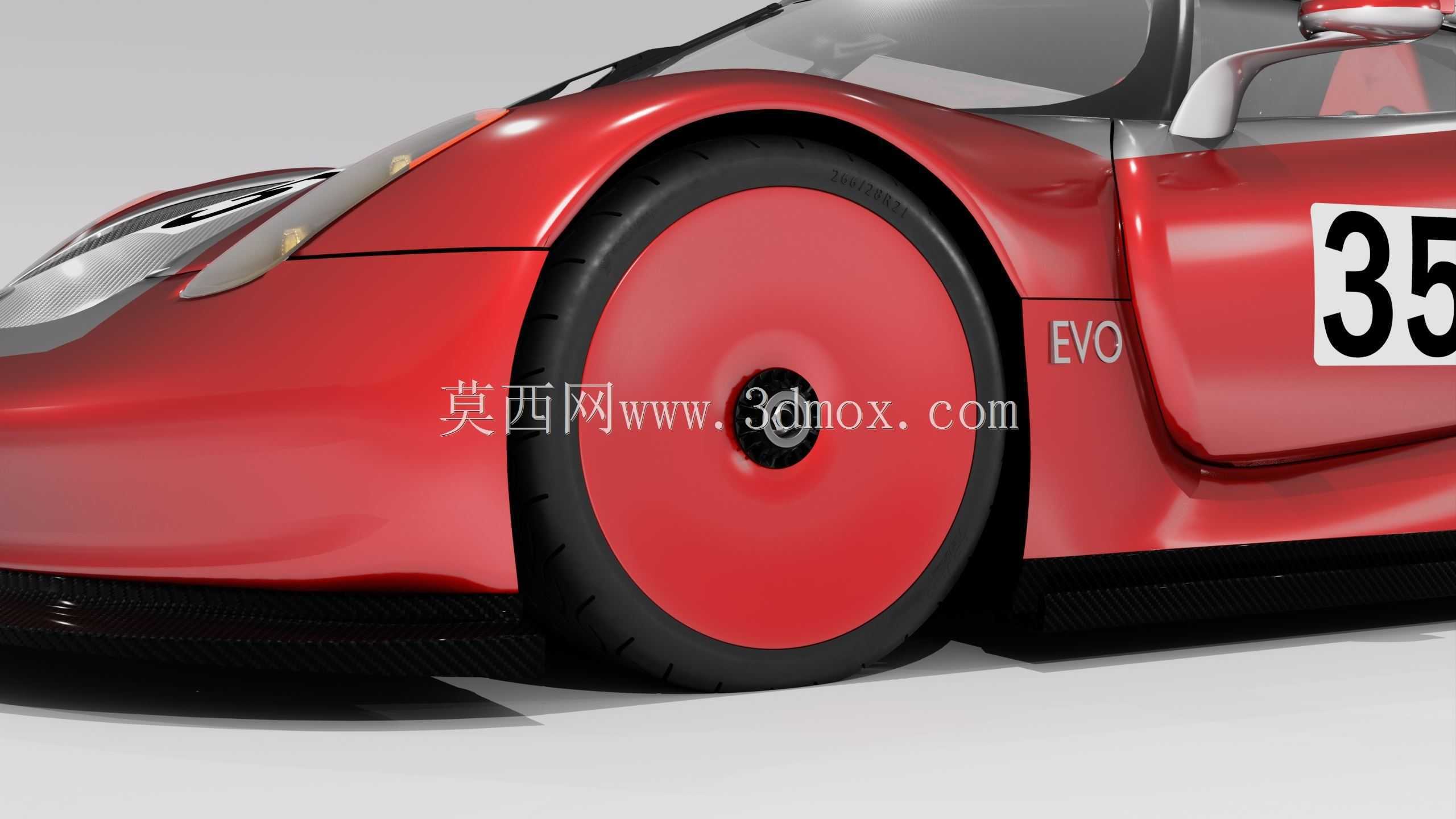

该零件对应高性能电动赛车轮组上的中央锁紧螺母,主要用于单螺母式轮毂与轮辋的快速装夹。与普通乘用车依靠多颗螺栓分散固定车轮的方式不同,中央锁紧结构把轮辋的轴向压紧力集中在轮毂轴线附近,通过一个大尺寸内螺纹件完成车轮定位和锁止。这种结构常见于场地赛车、原型车以及强调换轮效率的试验车辆,维修人员在轮胎更换或制动系统检查时,只需操作中央螺母即可松开或压紧轮辋,减少逐个拆装螺栓的动作,也降低了多螺栓紧固顺序不一致带来的装配偏差。
从实际功能看,该螺母并不是普通六角紧固件的放大版。它需要同时承担螺纹连接、端面压紧、周向防松和操作导向等作用。内螺纹与轮毂轴端外螺纹配合,旋入后将轮辋安装面压向轮毂定位面;螺母外侧连续分布的凸起齿形或肋状结构,可配合专用套筒、冲击工具或快速锁紧装置传递较大扭矩。外圈齿形并非装饰特征,其齿距、齿高和根部圆角都会影响工具啮合的可靠性:齿形过浅容易在高扭矩下打滑,齿形过深则会增加外形尺寸并削弱局部截面;根部若缺少圆角,热处理和冲击载荷下容易在齿根处产生裂纹。

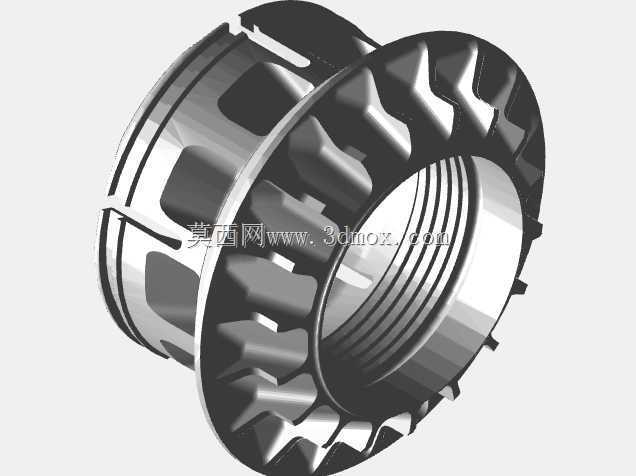

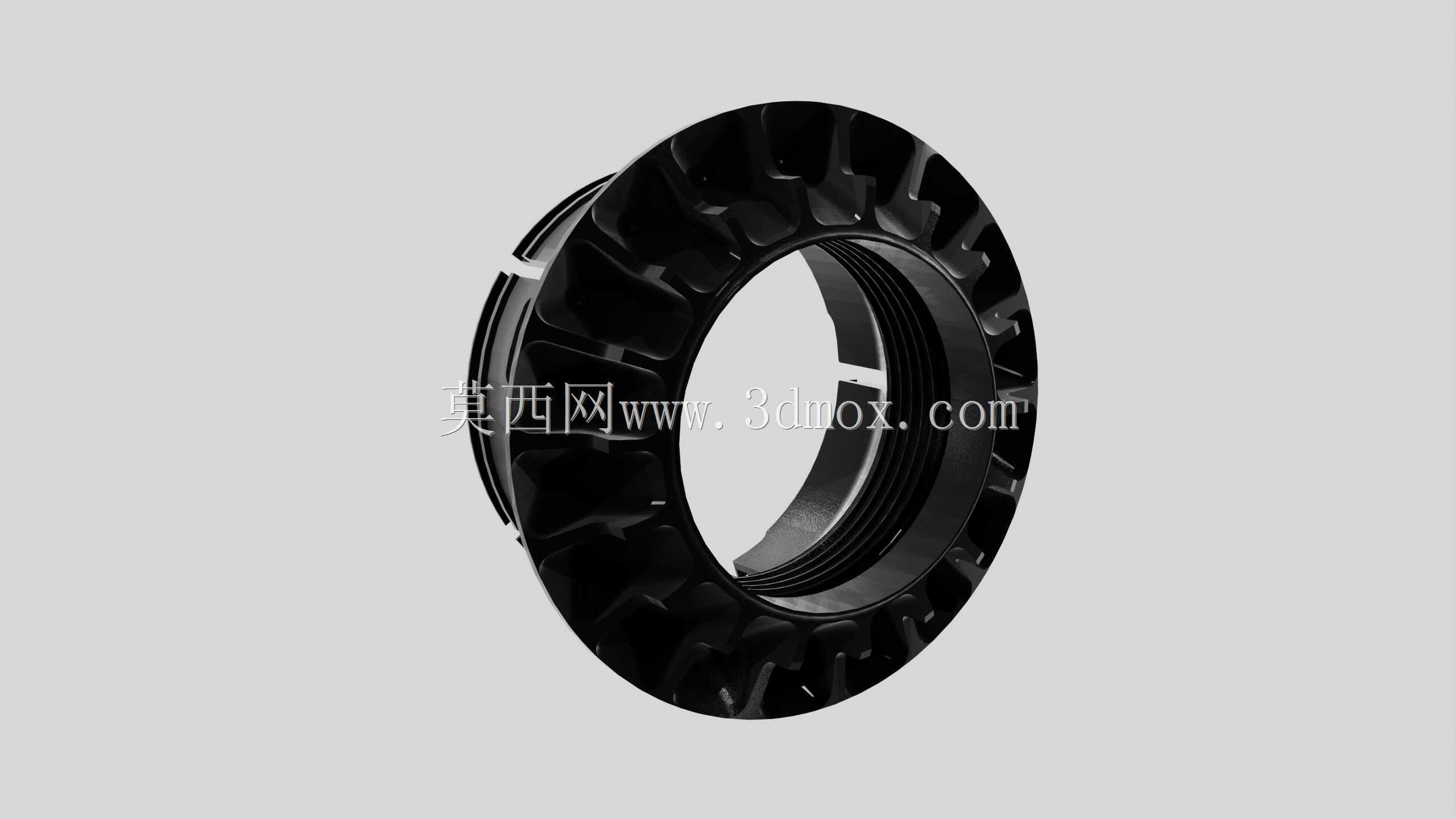

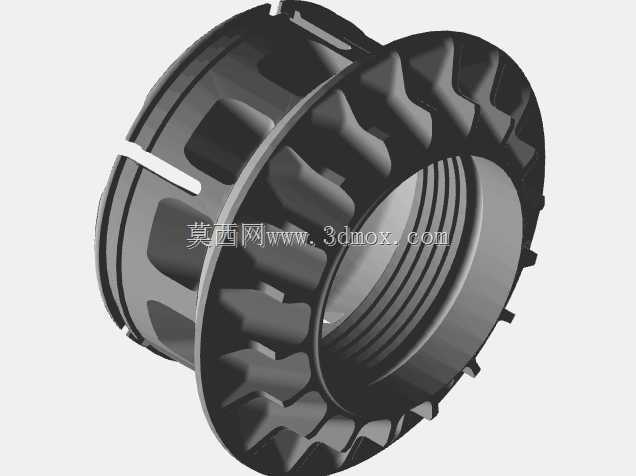

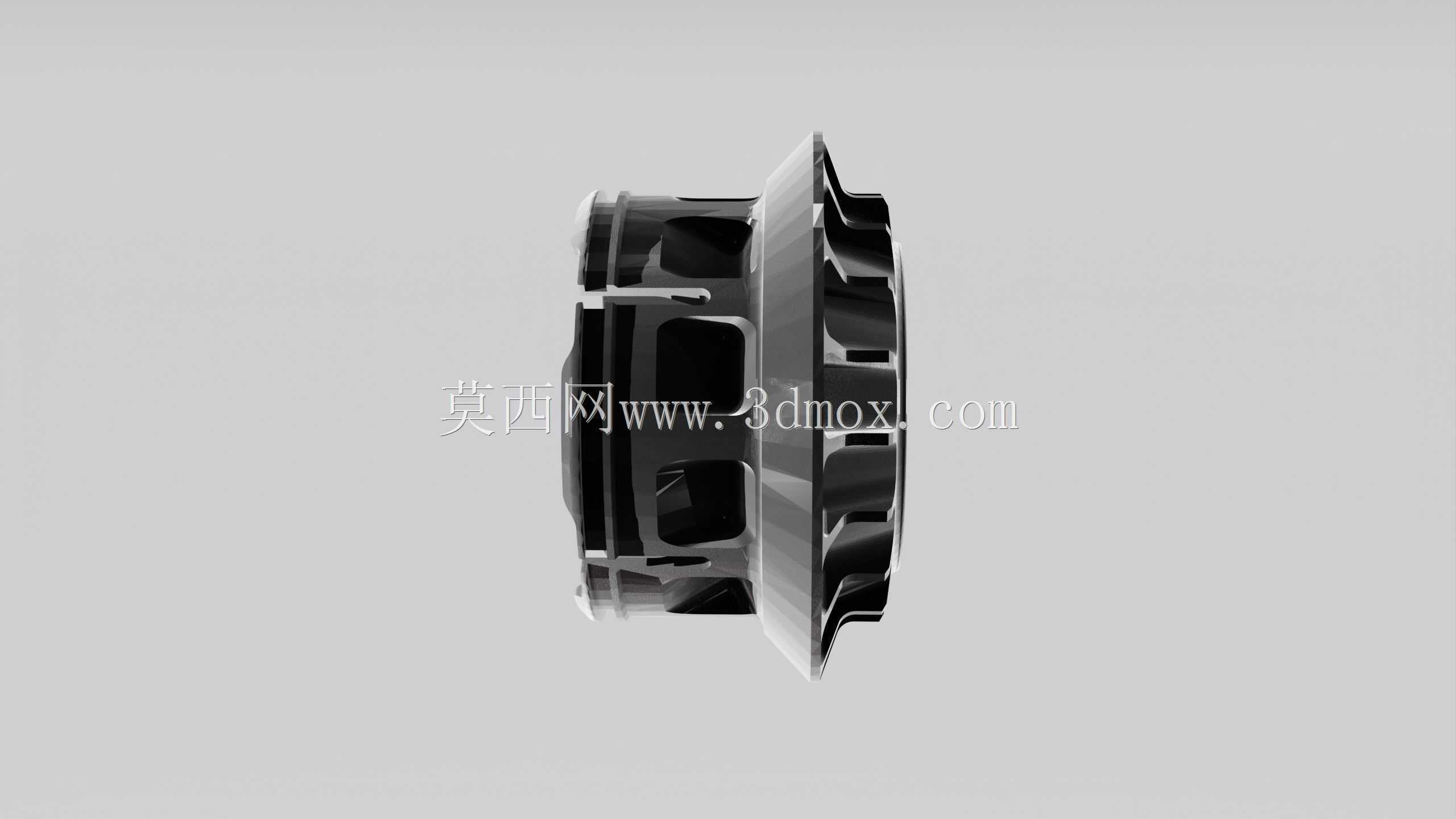

模型外形呈现为矮环形件,中心为大直径贯通螺纹孔,外周带有类似涡轮叶片的周向受力结构。环形主体的轴向宽度需要兼顾螺纹啮合长度与压紧端面面积。螺纹啮合长度过短,会使轴端螺纹承载集中,急加速、急制动和弯道侧向载荷下存在松脱风险;啮合长度过长,则会增加螺母重量,并占用轮毂轴端空间。压紧端面通常与轮辋中心孔附近的支承面接触,设计时要保证端面与螺纹轴线具有较高垂直度,否则轮辋被压紧后可能产生微小倾斜,表现为车轮端面跳动增大、制动抖动或轮胎异常磨损。
安装边界方面,该螺母的最大外径受轮辋中央开孔和维修工具空间限制。赛车轮辋中心区域往往需要容纳轮毂、制动盘帽、锁紧销和快拆工具,螺母外径不能与轮辋内孔壁发生干涉,同时还要留出工具套入和退出的间隙。内孔螺纹规格则由轮毂轴端决定,螺纹中径、螺距、旋向和起始扣位置必须与轴端一致。部分赛车会采用反向螺纹设计,使车辆行驶时的制动或驱动趋势具有辅助拧紧效果;即使采用普通旋向,也通常需要防松销、锁丝、端面摩擦纹或定扭矩标记来保证可靠连接。
结构建模时,环形基体可先通过旋转特征建立,再依据螺纹标准生成内螺纹牙型或简化表达。外圈受力齿适合采用阵列方式处理,但不能只复制外观曲面,需要关注每个齿与主体之间的过渡。齿槽底部应保留连续材料,避免出现尖锐深槽;螺母端面可设置台阶或沉孔,以避让轴端螺纹收尾、防松件或中心顶出结构。若面向工程制造,还应在模型中明确热处理、表面处理和关键配合面的关系:这类零件通常承受较高预紧力和冲击载荷,材料倾向于高强度钢或铝合金,齿面和端面需要足够硬度与耐磨性,而螺纹部位则要控制脆性,防止冲击装配时崩裂。
在整车装配场景中,中央螺母的设计还会影响换轮流程。螺母旋入前,轮辋通过轮毂中心孔完成径向定位,螺母承担的是轴向夹紧任务,而不是依靠螺纹单独承受车辆全部载荷。因此,轮辋支承面、轮毂定位面和螺母压紧面之间的摩擦分配非常关键。若支承面沾有油污或接触面积不足,预紧力可能在振动中衰减;若端面压得过窄,又可能在轮辋材料上留下压痕。工程上通常会规定装配扭矩、润滑条件和重复使用次数,并在结构上留出工具咬合、防松件安装和人工检查的空间。
该三维结构把环形螺纹主体、外周传力齿和端面压紧区域整合在一个零件中,适合用于赛车底盘装配验证、轮辋快拆机构演示、维修工具开发以及轮毂周边干涉检查。建模时保持1:1比例,有利于直接检查螺母与轮辋中心孔、轮毂轴端、制动部件和快拆工具之间的空间关系,也能在后续工程细化中进一步补充螺纹精度、倒角、热处理区域和扭矩校核所需的特征信息。
