铰接式连接头机械结构设计方案

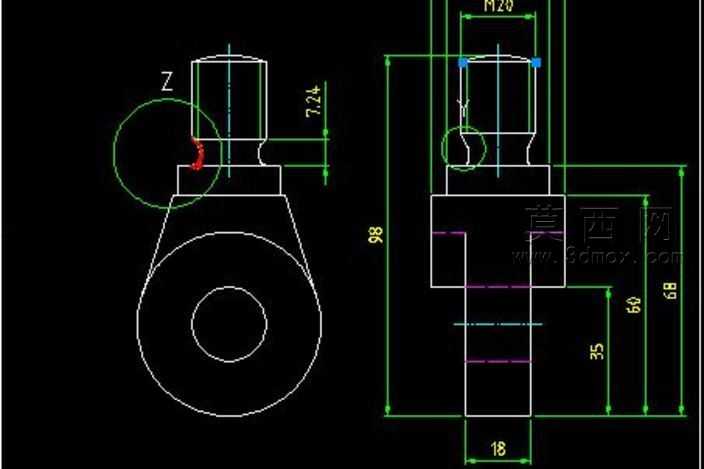

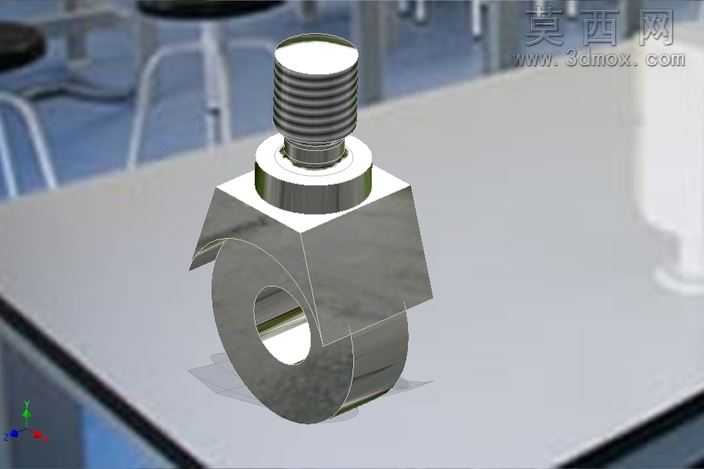

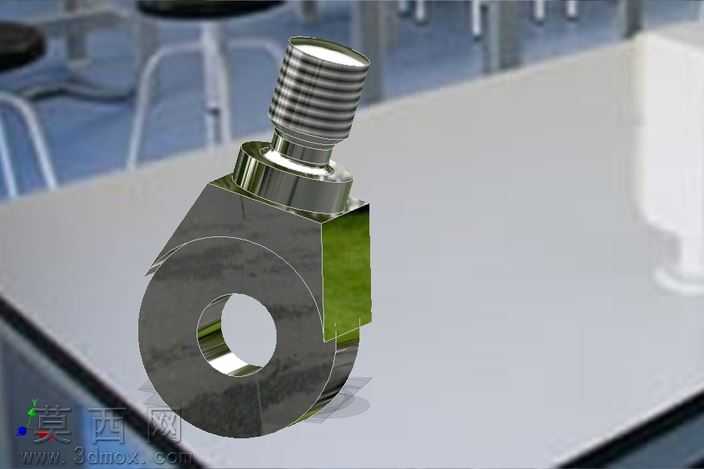

本作品为铰接式连接头的三维参数化设计成果，建模阶段采用自底向上的建模思路，先对零件的整体轮廓进行草绘定位，结合二维工程图的尺寸标注，依次完成下部环形铰接基体、中部锥形过渡段、上部柱状连接端的特征构建。建模过程中严格遵循机械设计的尺寸公差要求，对各段衔接位置的圆角过渡、同轴度约束进行了精细化处理，下部环形结构预留铰接销轴的装配空间，内壁做了适配销轴转动的公差预留，保证铰接动作的顺畅性。中部锥形过渡段采用渐变曲面建模，通过放样特征实现上下不同截面的平滑衔接，既保证了结构的力学传递性能，也避免了应力集中问题。上部柱状连接端按照标准螺纹规格设计，外螺纹特征通过螺旋扫描命令生成，牙型角度、螺距等参数完全符合通用机械连接标准，可直接与对应规格的内螺纹部件完成装配。材质配置上预设了合金结构钢的材质属性，对表面粗糙度、热处理要求对应的材质表现做了区分渲染，铰接配合面做了高亮标识，方便后续工程图导出与加工工艺标注。结构设计层面充分考虑了部件的受力工况，下部环形结构的壁厚、中部过渡段的锥度、上部柱体的长度均经过力学验算，在满足铰接转动自由度要求的同时，保证整体结构的抗剪切、抗拉伸强度，可广泛应用于各类需要铰接传动的机械连杆机构中。建模完成后对整体装配干涉做了全面检查，确认各特征之间无重叠、无错位，所有尺寸链闭合无误，导出的通用格式文件可直接导入各类三维软件进行后续的装配仿真、有限元分析或者加工编程使用，也可作为同类铰接部件设计的参考模板，通过修改参数快速适配不同的载荷、安装尺寸需求。
