奥迪四环车标金属立体标识结构

　　四环相扣的环形标识是整车前脸识别系统里最具代表性的外露饰件之一，这类标志件虽然不承担承载、传动或密封功能，却在整车外观匹配、品牌展示、装配公差控制和表面工艺实现上有很明确的工程要求。建模时不能只把四个圆环按平面图案等距摆放，而要还原真实车标所具有的空间厚度、环体相交关系、圆角过渡以及背面安装结构。正面观察时，四个圆环沿横向依次排列，相邻环体在侧部相互穿插交叠，视觉上形成连续而稳定的品牌图形；从三维结构看，每个环都不是简单的平面薄片，而是具有矩形或近椭圆截面的闭合环形实体，外缘与内缘之间保留均匀带宽，环体正面可做微弧面、倒角或高光边处理，以适应镀铬、抛光金属、喷漆或亮面装饰件的成型效果。

　　在汽车外饰应用中，这类标志通常布置于前进气格栅中央、发动机舱盖前端、行李箱盖尾部或轮毂盖中心。不同安装位置对尺寸边界和固定方式的要求并不相同。格栅位置的车标往往需要与格栅饰条、雷达罩、摄像头窗口或主动进气机构协调，背面要预留卡扣座、定位柱、热熔柱或胶粘贴合面；尾门车标则常与钣金外板、开关按钮、倒车影像翻盖机构结合，部分车型还会把标志作为后备箱开启把手的外露装饰面，因此环体背后不能与凸起的钣金棱线、线束插头或运动机构发生干涉。建模阶段应把标志的正面展示区域和背面安装区域分开考虑：正面重点控制轮廓连续性、环间重叠层次和表面反光质量，背面重点体现安装脚、加强筋、定位特征与避让空间。

　　四环之间的扣合关系是该模型造型的核心。若按二维LOGO直接拉伸，环体相交处容易出现生硬的布尔切割痕迹，无法表现金属标志前后穿插的层次。实际建模时，可先建立单环的中心路径与截面轮廓，通过扫掠形成基础环体，再依据标志图形确定四个环的中心距和环径比例。相邻环的交叠区域需要明确前后关系，使每一处穿插都保持一致的视觉逻辑；交叠边界应做平滑过渡，避免在高光渲染时出现断裂面或异常阴影。环体截面不宜做成尖锐边缘，真实金属车标通常在外轮廓、内孔边缘和正反面转折处设置小圆角，这既有利于电镀或喷涂工艺，也能提高外观件的触感与安全性能。

　　从尺寸边界看，车标属于外观敏感件，横向总宽、纵向高度、环体带宽和整体厚度都要与安装面匹配。若用于格栅，标志外轮廓应落在格栅装饰框的视觉中心内，环体不得遮挡散热通道的有效进风面积，也不能与格栅亮条形成过小间隙；若用于车身覆盖件，则需考虑外板曲面的弧度，标志背面最好能够随安装面做出局部贴合基准，而不是完全依赖平面胶层补偿。对于带有前置毫米波雷达的车型，车标位置还可能涉及雷达波穿透区域，此时标志的材料、厚度和背面加强筋布局都会影响雷达透波性能，结构上不能随意增加大面积金属特征。

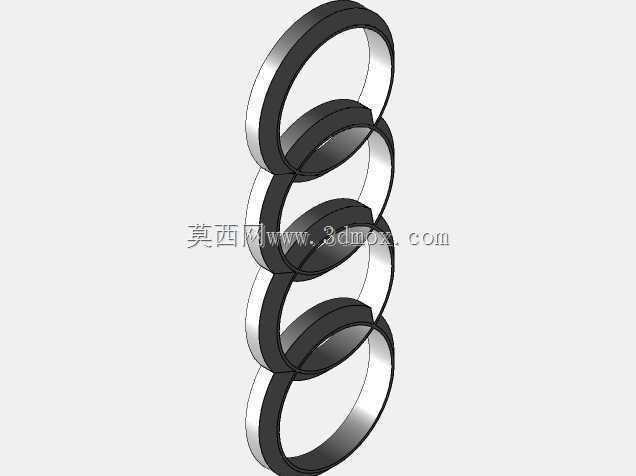

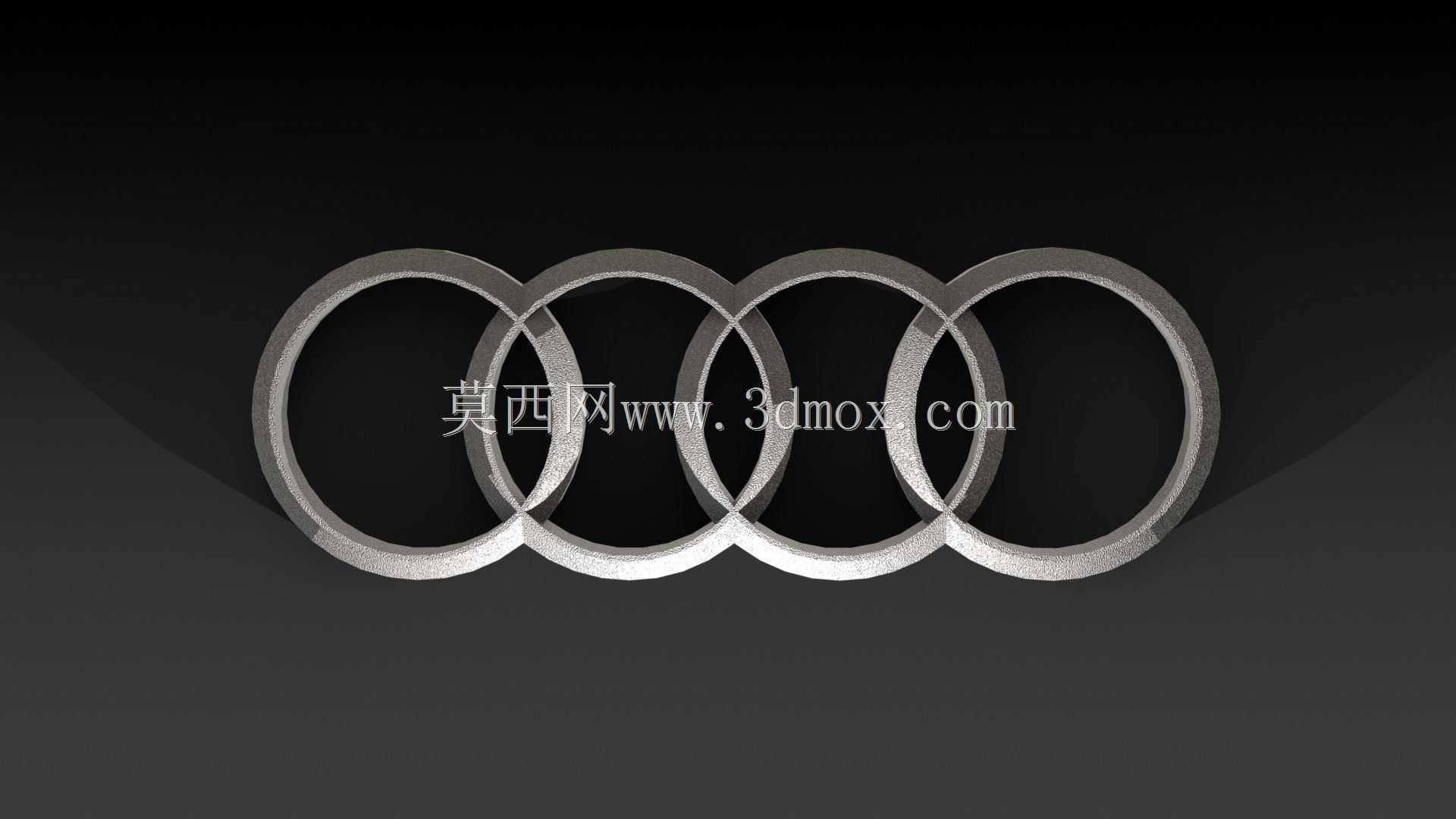

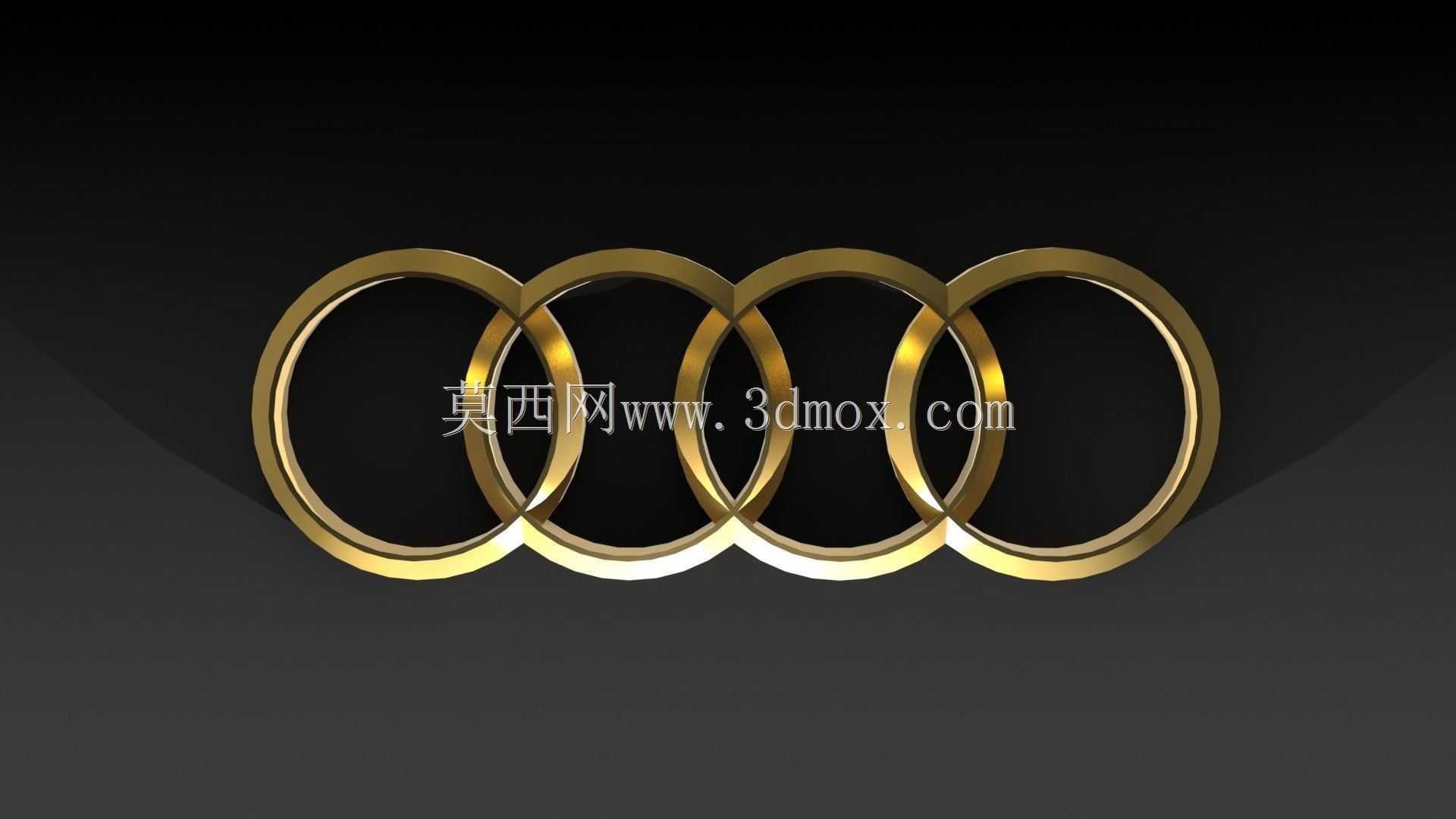

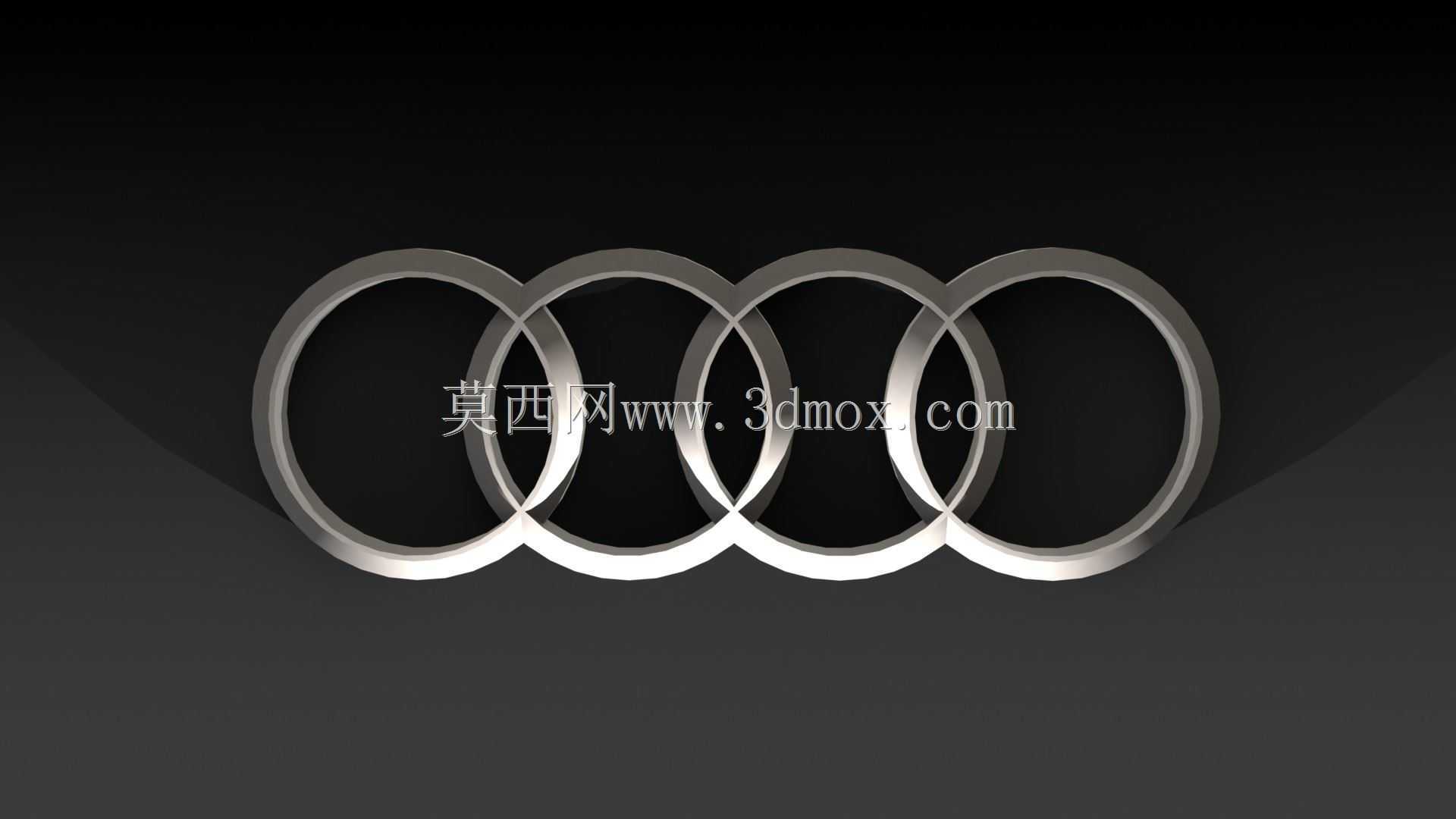

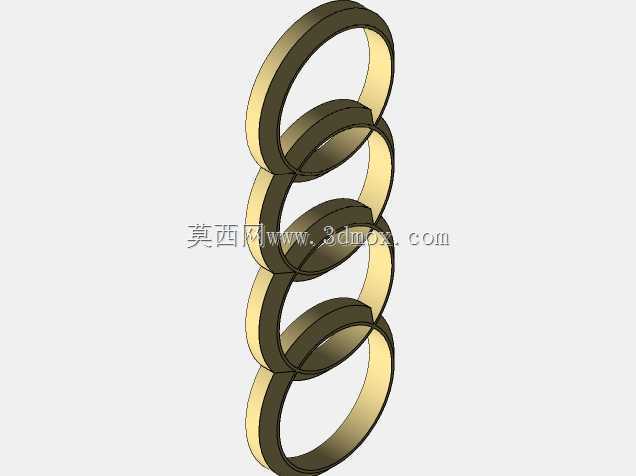

　　该模型在渲染表达中采用深色背景和金属高光，有利于观察环体的空间层次。正面宽光带可反映环面的曲率连续性，侧面阴影能检查环间交叠是否自然，背面则应关注安装柱、加强筋和胶粘边界是否完整。对于结构设计人员来说，这类标志件的价值不在于复杂机构，而在于精细的外观建模与安装可行性：环体比例失调会削弱品牌识别，交叠关系错误会直接造成图形失真，背面缺少定位与固定特征则无法进入装配设计。通过建立可编辑的环形扫掠特征、参数化中心距和统一截面，可以快速衍生不同规格的车头标、尾标或轮毂盖标识，也便于在后续车型项目中按格栅尺寸、外板曲面和工艺方案进行调整。

　　在实际开发流程中，车标数据常需要与格栅总成、尾门总成或饰板总成进行装配校验。检查重点包括环体最外点与周边零件的最小间隙、安装脚与安装孔的对位、背胶区域的平面度、标志突出外表面的高度以及清洗、雨雪和高速气流条件下的边缘受力。虽然该件本身结构简洁，但它位于用户第一眼关注的位置，任何缩痕、飞边、镀层不均或装配歪斜都会被放大。因此三维建模时应把外观曲面、实体厚度、安装基准和工艺圆角一并纳入，而不是仅完成一个可供展示的图形符号。这样得到的四环标志既能用于视觉方案评审，也能作为外饰件结构设计、样件制作和装配干涉检查的基础数据。
