轻便摩托车身侧立柱冲压钣金结构

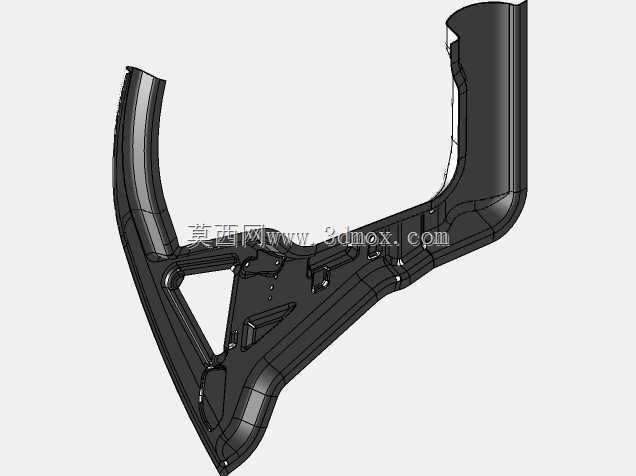

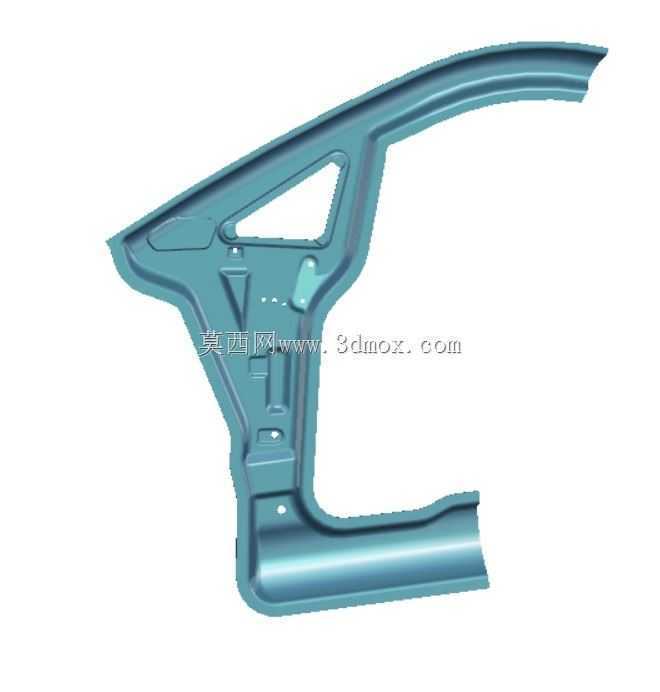

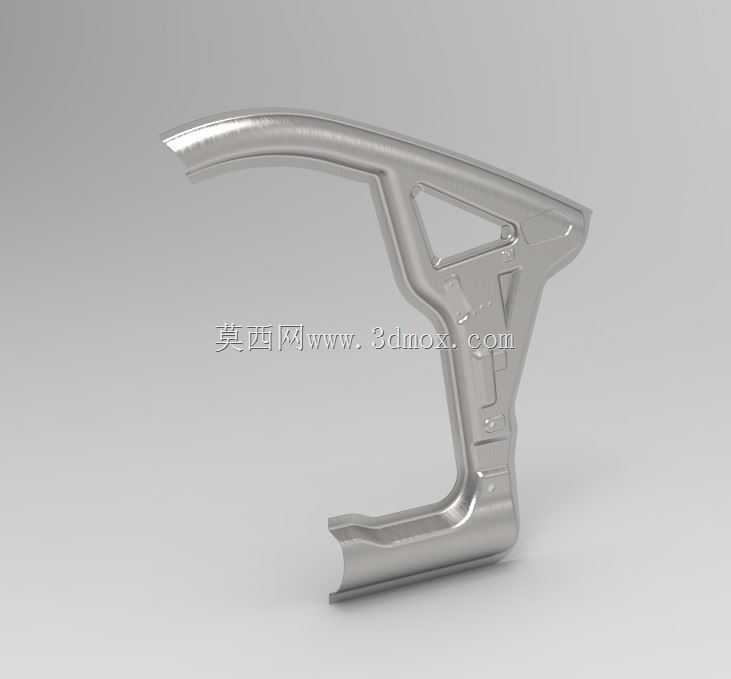

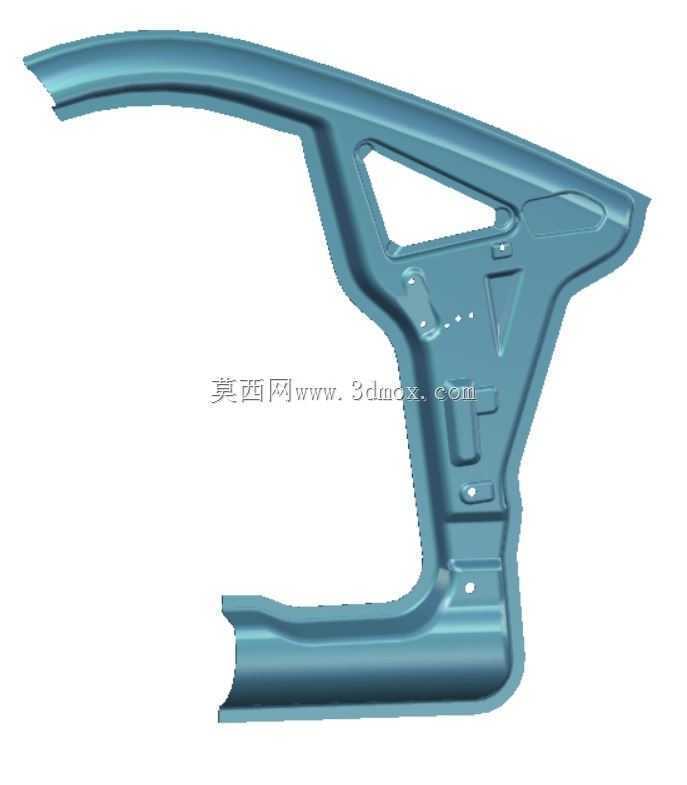

　　该侧柱属于轻便摩托车白色车身侧围区域的承力钣金件，整体采用冲压成型工艺制造，在整车装配中承担侧围框架支撑、外覆盖件定位以及局部载荷传递的作用。零件轮廓沿车身侧向空间曲线延伸，上端形成向前收拢的弧形搭接边，用于与车架上部管梁或侧围外板进行贴合连接；下端设置开口式抱合结构，可包覆下部圆管骨架，通过焊接、螺栓或卡扣方式完成固定。

　　从结构布局看，件体中部采用大面积异形开窗，既降低钣金自重，也为线束、饰板或相邻覆盖件留出避让空间。开窗周围保留连续的翻边和加强筋，使薄板在开孔后仍具备足够的抗弯和抗扭刚度。零件表面可见多段折线、凸台和局部压印特征，这些特征并非单纯造型需要，而是通过冲压拉伸形成截面高度变化，提升薄板在侧向冲击、驾乘振动和长期路面载荷下的稳定性。

　　在实际车身上，该件位于座椅侧下方至车体后侧的过渡区域，外侧通常与白色车身覆盖件配合，内侧靠近车架管梁和安装支架。其上部弧形端适合沿车身骨架切线方向布置，能够把侧围受到的横向力分散到相邻梁段；下部抱箍状结构则围绕管件形成周向约束，减少钣金端点自由晃动。中部三角与多边形组合镂空在保证视觉轻量感的同时，让力流沿外侧边框和内侧加强脊传递，避免大面积平板因刚度不足产生鼓动。

　　设计时需要重点控制安装边界。上端搭接面应与相邻骨架保持稳定贴合，孔位或焊点位需避开高曲率拉伸区，防止冲压后回弹造成装配间隙。下部半圆开口的内径、开口宽度和包角决定其与管件的配合松紧：包角过小会降低夹持稳定性，包角过大则可能增加装配难度，并在焊接热变形后出现局部应力集中。件体边缘的翻边高度应兼顾外覆盖件安装面宽度与冲压成型极限，翻边过急容易产生开裂，圆角过小会在表面形成明显缩痕。

　　外形尺寸方面，该件属于细长型空间钣金，长度方向明显大于宽度和厚度，建模时不能按平面件处理。其主轮廓在多个视图中均存在曲率变化，侧面弯折、端部扭转和局部台阶共同构成三维装配形态。厚度方向虽小，但在数模中应保留真实料厚、折弯半径和冲压圆角，以便后续进行焊接夹具设计、干涉检查和覆盖件间隙校核。

　　从工艺角度看，此类零件通常由板材经落料、拉延、修边、冲孔、翻边和整形完成。开窗轮廓的尖角需合理圆角化，避免应力集中和冲裁刃口早期磨损；高低落差较大的脊线应控制拉伸深度，使材料流动均匀。表面若作为白色车身外露或半外露区域，还需对外观面的曲率连续性提出要求，减少喷漆后光影畸变。

　　在三维建模过程中，可先依据车身侧围骨架建立空间参考曲线，再勾勒外侧主边界和下部抱管轮廓，随后通过曲面加厚或钣金实体方式生成料厚。开窗、加强筋、安装孔和局部凸台应在主体形状稳定后添加，并同步检查与管件、外板、紧固件之间的最小间隙。对于需要焊接的区域，应保证搭接面平整且有足够操作空间；对于采用螺栓连接的位置，则需在凸台面预留压紧区域，避免紧固件头部与曲面悬空接触。

　　该结构体现了轻型车体中常见的设计思路：用较薄金属板通过弯折、翻边、镂空和局部加强获得较高的结构效率，在控制重量的同时满足支撑、定位和外观过渡需求。投入使用后，它不仅是侧围外形的组成部分，也连接着车身覆盖件与内部骨架，对整车装配精度、行驶振动响应和侧部承载可靠性都有直接影响。
