Hirth端面齿耦合连接结构设计

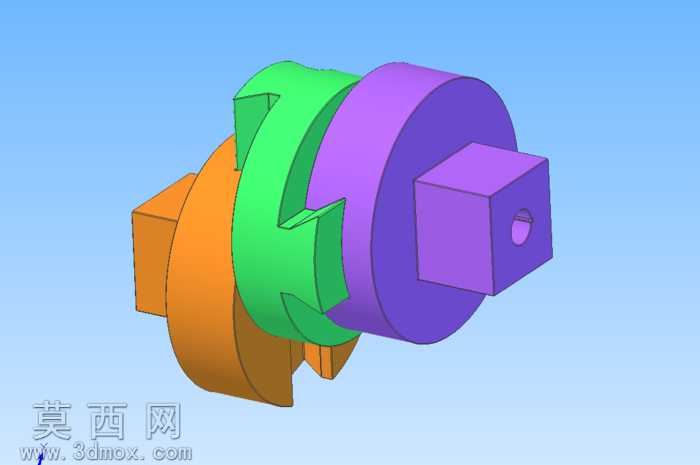

本作品为Hirth耦合也就是端面齿连接结构的三维建模设计案例，整体采用多零件拆分建模的方式完成，将耦合结构的三个核心配合部件分别独立建模后完成装配约束，清晰还原了Hirth耦合的啮合传动逻辑。建模过程中首先对端面齿的齿形参数进行精准定义，以2β齿形角为核心设计基准，通过参数化草图绘制齿廓截面，再经拉伸、阵列等特征操作生成均匀分布的端面啮合齿，保证每一个齿的角度、齿厚、齿高参数完全一致，确保啮合时的同轴度与载荷均匀分布。三个配合部件分别采用不同的色彩材质进行区分渲染，橙色、绿色、紫色的哑光塑料材质搭配清晰的轮廓边线，既能够直观区分不同的装配零件，也可以清晰展示齿部的啮合状态，避免装配关系混淆。结构设计上，两侧的连接端分别设置了方形轴头结构，其中一侧轴头预留了径向销孔，用于实现与外部传动部件的周向固定与轴向锁紧，中间的齿盘部件两端均设置匹配的端面齿，可分别与两侧的连接部件完成啮合，实现扭矩的刚性传递。设计过程中重点验证了齿部的配合间隙，通过装配干涉检查确保啮合齿面完全贴合无错位，同时预留了合理的装配公差带，保证实际加工后可顺利完成装配。该类Hirth耦合结构具备传动扭矩大、定位精度高、可自动定心的特点，常应用于高精度传动、分度转台、航空航天传动等场景，本次建模完整还原了该结构的核心特征，可作为该类传动结构设计的参考案例，也可用于装配教学、结构原理演示等场景，建模过程中对齿形参数的控制方法、装配约束的设置逻辑，也可为同类端面齿零件的建模提供参考思路。
