异径螺纹转换连接接头三维结构设计

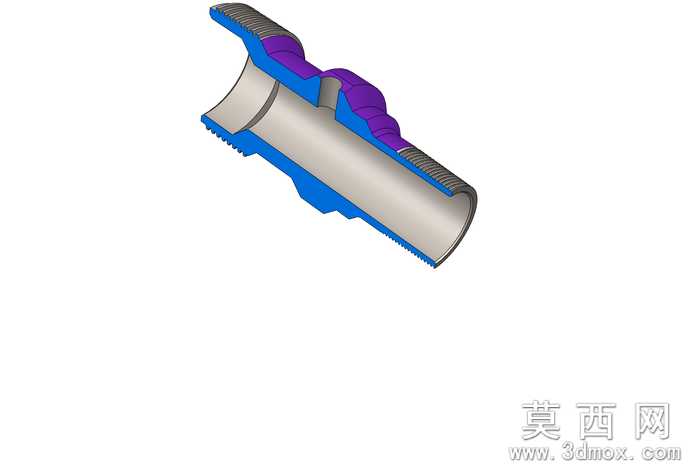

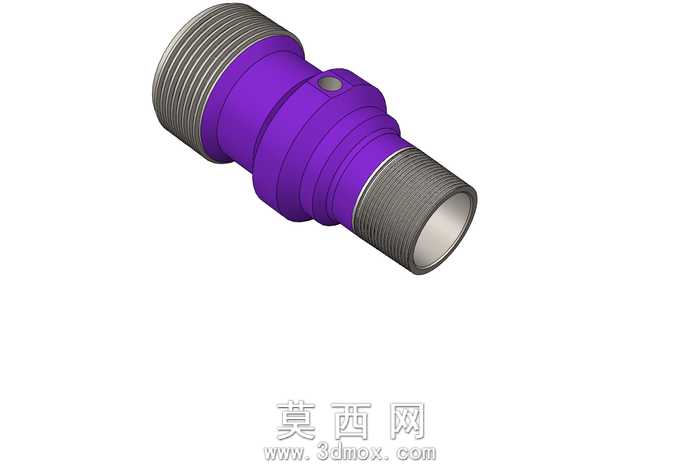

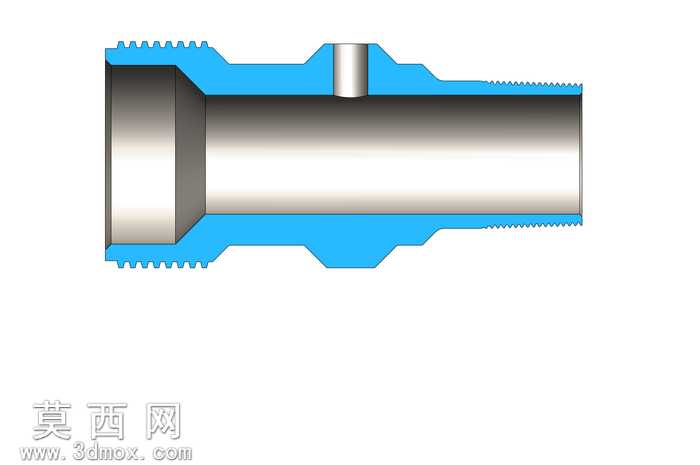

本模型为异径螺纹转换连接接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循螺纹连接的行业规范，针对两端不同规格的螺纹特征分别进行参数化定义，一端适配ACME梯形螺纹规格，另一端适配EUE外加厚油管螺纹规格，确保两种不同螺纹类型的管路部件可通过该接头实现稳定对接。建模阶段首先完成主体回转基体的构建，通过旋转特征生成接头的整体轮廓，针对中部的紫色主体段，依次构建多道环形密封槽结构，为后续密封圈安装预留精准的装配空间，同时在主体侧面加工定位小孔，用于接头安装时的防转定位，避免螺纹旋紧过程中接头跟转影响装配精度。两端的外螺纹特征采用真实牙型轮廓扫描生成，还原螺纹的牙距、牙高、锥度等关键参数，保证螺纹配合的干涉检查可直接在装配环境中完成，无需额外调整参数。材质渲染阶段，将两端螺纹段设置为金属碳钢材质，还原金属机加工后的哑光银灰质感，中部主体段设置为表面阳极氧化的紫色合金材质，通过调整材质的粗糙度、反光度参数，区分不同部件的加工工艺差异，同时在环形槽位置添加细微的倒角特征，还原实际加工中的工艺圆角，避免模型出现尖锐棱角不符合生产实际。设计思路上，该接头核心解决不同螺纹标准管路的快速连接问题，无需额外加工转换段即可实现两种螺纹的对接，整体结构紧凑，中部的多道环形槽可适配不同规格的密封件，满足5000psi工作压力下的密封要求，建模过程中对所有配合面进行了公差预留设计，确保实际生产加工后可顺利完成装配，同时针对接头的通径部分做了等径过渡处理，减少管路内部的流体阻力，避免介质流经接头时出现紊流、压损过大的问题。整体模型结构完整，所有特征均可直接导出用于工程图生成，也可导入有限元分析软件完成承压强度、密封性能的仿真验证，为实际产品的生产优化提供精准的三维数据支撑。
