执行器安装固定金属支架结构设计

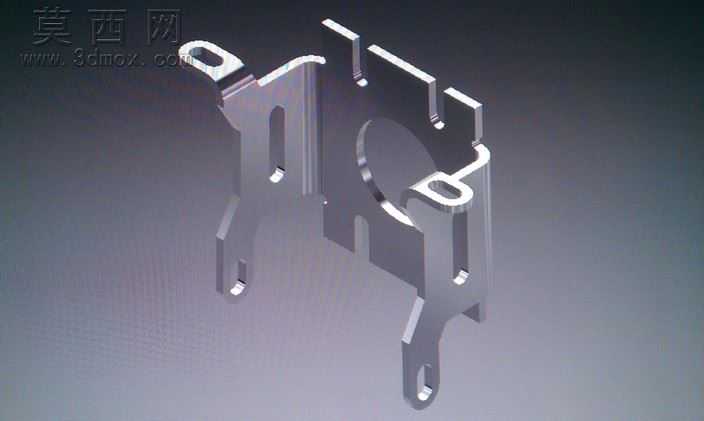

该执行器支架采用三维参数化建模方式完成整体结构设计，建模过程中首先基于执行器的安装定位尺寸、承载受力需求绘制二维轮廓草图，通过拉伸、切除、倒角等基础特征命令完成主体结构的搭建，同时针对支架的安装孔位、定位卡槽、支撑臂结构进行了精细化的特征调整，确保各部位尺寸公差满足装配适配要求。材质设定上选用常用的铝合金材质作为基础材质，在渲染环节调整了金属材质的粗糙度、反射率参数，还原了金属构件表面的哑光金属质感，同时通过环境光、定向光源的组合打光，清晰呈现出支架各部位的结构轮廓与厚度变化，让整体结构的视觉呈现更贴近实际加工后的成品效果。从结构设计来看，该支架采用一体化的框型支撑结构，中部预留的圆形镂空区域用于适配执行器主体的安装定位，四周延伸出的带孔支撑臂既可以实现支架与外部设备基座的固定连接，也能够通过多点位的固定设计提升整体安装的稳定性，支撑臂上的镂空减重槽在不降低结构强度的前提下有效减少了整体用料，降低了构件自重。设计过程中充分考虑了实际使用中的受力分布，对支撑臂与主体框架的衔接部位做了加厚处理，避免长期受力出现结构变形，同时各安装孔位的位置经过反复校准，确保执行器安装后不会出现位置偏移，各边角位置均做了圆角倒角处理，既避免加工后出现锐边划伤的问题，也能够减少应力集中提升结构的使用寿命。整体建模过程严格遵循机械设计的装配规范，所有特征参数均可直接导出用于后续的加工生产，渲染输出的效果图也清晰展现了支架的结构细节与装配适配逻辑，能够为后续的实物加工、装配调试提供直观的三维参考。
