高扭矩双十字滑块联轴器结构设计

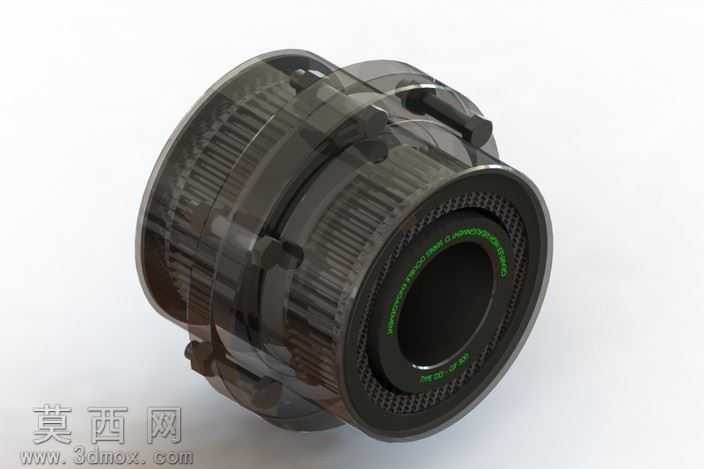

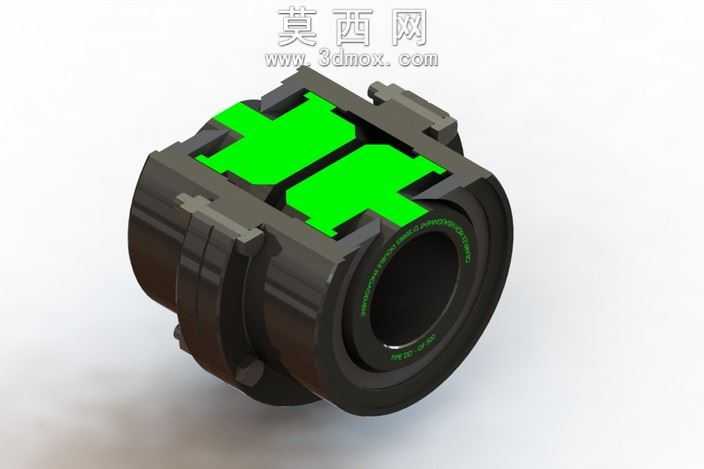

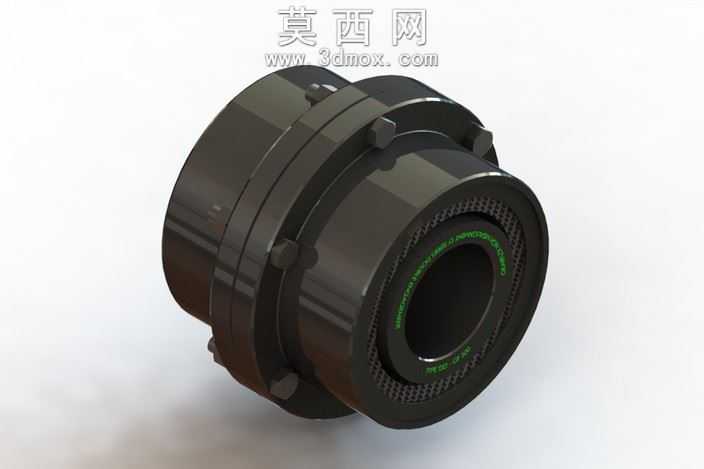

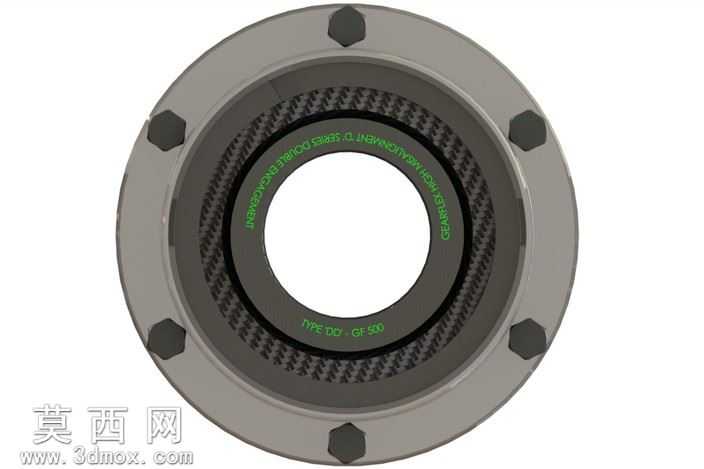

本款联轴器采用三维参数化建模方式完成整体结构设计，建模过程中先对两半联轴节、中间十字滑块、定位卡扣等核心部件进行独立草绘，通过拉伸、旋转、切除等基础特征命令构建各零件的基础轮廓，再对配合面、倒角、密封槽等细节结构进行精细化处理，保证各零件尺寸公差符合传动件装配要求。渲染阶段采用哑光金属材质模拟联轴节本体的铸钢质感，对中间滑块部分赋予高饱和度的绿色工程塑料材质，通过调整材质粗糙度、反光度参数区分金属与非金属部件的视觉差异，场景采用柔和的漫反射打光方案，避免金属表面出现过曝反光，同时添加轻微的环境阴影增强模型的立体层次感，清晰呈现各部件的装配关系。结构设计上，该联轴器可适配20KNm级别的扭矩输出工况，两半联轴节分别与主动轴、从动轴配合，中间十字滑块可补偿两轴之间的径向偏移与少量角度偏差，外周设置的卡扣式结构可实现联轴节的快速拆装，无需额外专用工具即可完成维护操作，内圈预留的密封槽可加装密封圈，适配多粉尘、有少量油污的工业传动场景。设计过程中优先考虑传动可靠性与安装便捷性，对滑块的受力接触面做了加宽处理，降低单位面积承压，延长部件使用寿命，同时整体结构无复杂异形曲面，加工工艺性良好，可通过常规铣削、注塑工艺完成各零件的批量生产，装配时仅需将滑块嵌入两半联轴节的卡槽内，扣合外周卡扣即可完成组装，大幅降低现场安装的操作难度。
