紧凑型螺旋节能荧光灯三维结构设计

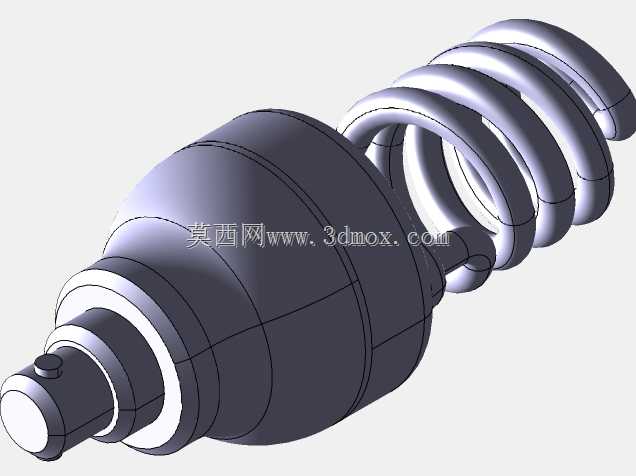

　　螺旋灯管部分的螺距设计不是随意做的曲面造型，每一圈螺旋的曲率半径都要匹配荧光粉涂覆、玻璃管弯制的工艺可行性，管体的直径统一，螺旋升角均匀，既保证灯管展开后的总长度满足额定功率下的弧长要求，又能把整体外形尺寸控制在常规灯具灯罩的容纳范围内，不会出现装到普通台灯、吸顶灯灯罩里卡滞的问题。从结构功能来看，灯管与灯头连接的过渡段做了平滑的锥面收窄，这个位置的壁厚设计要兼顾玻璃件的结构强度与内部引线的走线空间，既不能因为壁厚太薄导致生产、运输过程中出现断裂，也不能因为过渡段太粗挤占灯头内部的镇流器安装空间。日常民用与商用照明场景里，紧凑型荧光灯的螺旋结构设计一直是兼顾发光效率与安装适配性的核心方向，这款螺旋灯管结构的建模，完全围绕常规螺口灯座的安装边界展开，所有曲面过渡都匹配实际量产时的玻璃弯管工艺公差，不会出现建模曲面与实际生产脱模路径冲突的问题。做这类照明部件建模的时候，首先要卡准的是灯头与常规E27螺口的配合尺寸，灯头根部的绝缘段长度、金属螺牙的旋合行程都要严格对应通用灯座的安装尺寸，避免出现装配后干涉、旋合不到位导致的接触不良问题。

　　很多新手做这类灯具建模的时候，容易只追求螺旋外形的视觉效果，忽略灯管内部的放电间隙一致性，这款模型的螺旋管段每一圈的间距都保持均匀，避免出现局部管距过近导致的放电干扰，同时管体表面的曲面连续无拐点，后续做渲染或者结构验证的时候，能直接导入光学仿真软件做光照分布模拟，不需要再做大量的曲面修复工作。实际工程应用中，这类紧凑型荧光灯的三维模型常用来做灯具整灯的装配验证，比如配套做吸顶灯、格栅灯盘设计的时候，可以直接调用这个模型验证灯罩内部的净空是否足够，灯座安装位的深度是否匹配灯头的插入长度，避免开模后才发现零部件干涉。建模过程中，螺旋部分的曲面是通过扫掠命令生成的，扫掠路径的螺旋线端点与过渡锥面的端面做了曲率连续约束，保证整个灯管外表面没有突兀的折角，既符合实际玻璃灯管的圆滑外观，也能减少后续做有限元结构分析时的网格畸变问题。灯头部分的金属导电触点、绝缘基座的位置都做了准确的结构还原，触点的突出高度、绝缘基座的直径都符合通用灯头的安全标准要求，做整灯安规验证的时候，可以直接用来测量带电部件与可接触金属件的电气间隙。

　　不同于普通的外观概念模型，这个结构模型的所有尺寸边界都贴合量产零部件的实际公差范围，比如灯管的最大外径控制在常规紧凑型荧光灯的尺寸区间内，整体长度适配绝大多数民用灯具的安装空间，不管是做桌面台灯的结构配套，还是做商用照明灯具的选型适配，都能直接用来做装配干涉检查，不需要重新调整尺寸比例。另外，灯管与灯头连接的位置做了台阶式的定位结构，这个结构对应实际生产中的粘胶固定工位，台阶的宽度、深度都匹配粘胶层的厚度要求，保证装配后灯管与灯头的连接强度满足跌落测试的标准，不会因为轻微的外力冲击就出现灯管松动脱落的问题。

　　做这类照明零部件建模的时候，很容易忽略的一个点是灯管的重心位置，这款模型的螺旋段重心与灯头的轴线重合，安装到灯座上之后不会出现偏心歪斜的问题，长期使用也不会因为偏心导致灯座螺牙的单侧磨损，延长整灯的使用寿命。从曲面质量来看，所有外表面的曲面都做了连续性处理，没有碎面、尖角，不管是后续做结构修改，还是导出到其他软件做渲染、仿真，都不会出现数据丢失或者曲面破面的情况，能大幅缩短结构工程师的建模周期，不需要从零开始绘制螺旋路径、调整扫掠参数，直接调用就可以适配不同的灯具设计项目。
