三通法兰式截止阀阀体铸造结构

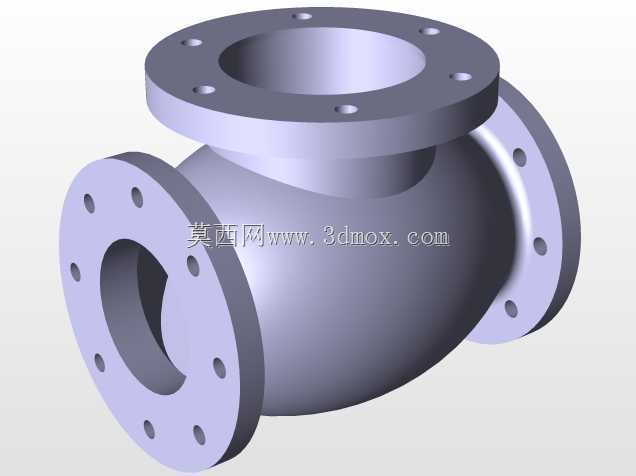

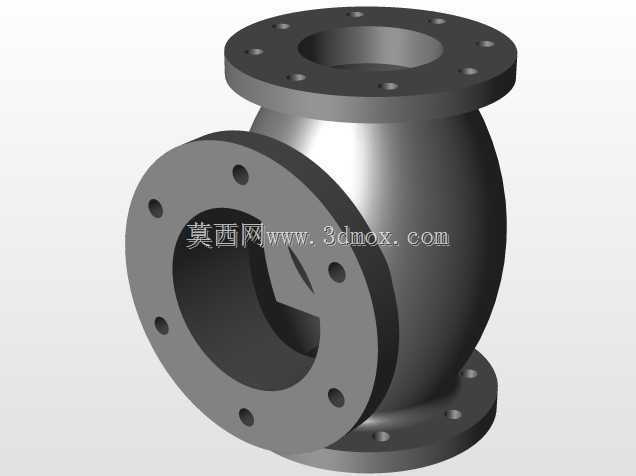

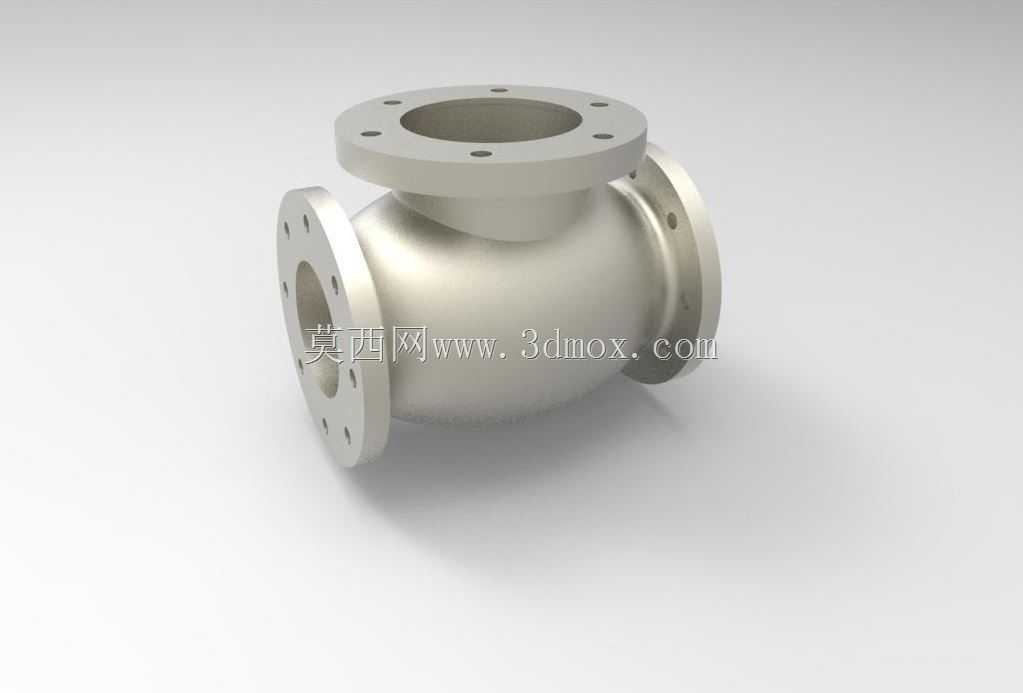

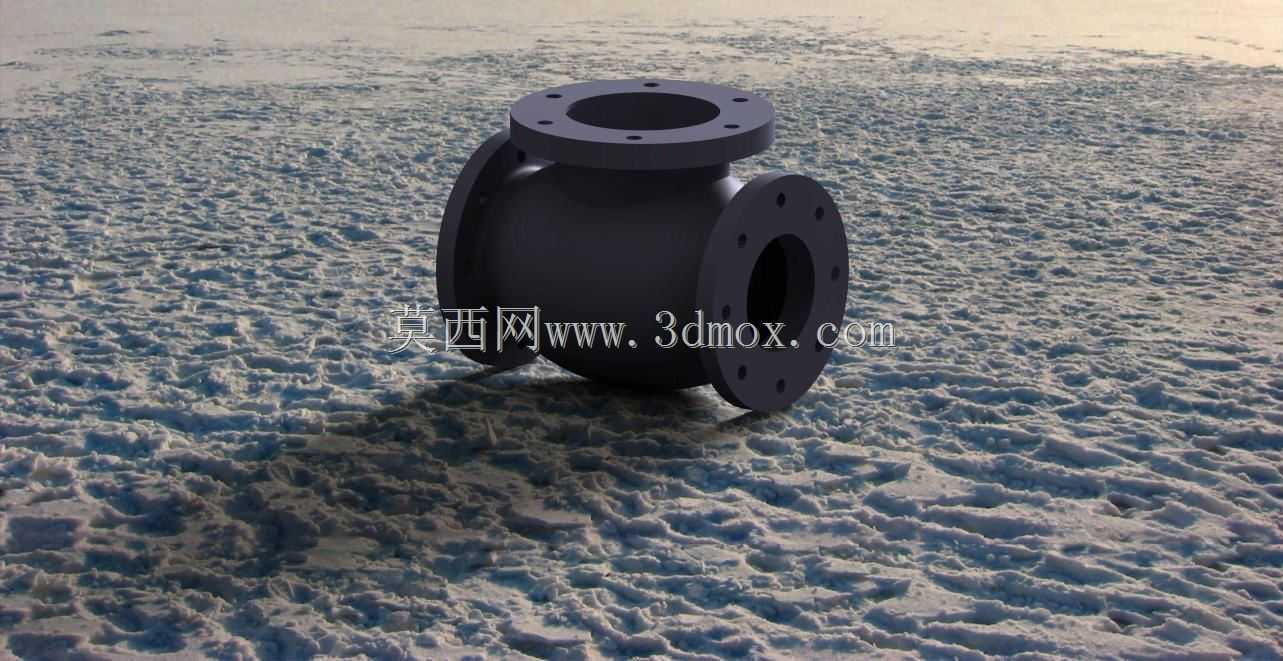

　　该阀体属于截止阀承压壳体部分，采用三向法兰连接布局，主体为中空变径腔体，三个接口均设置带螺栓孔的圆形法兰，其中顶部法兰口径较大，两侧侧向法兰沿近似水平方向布置，形成典型的三通式流道承载结构。这类结构常见于工业管路系统中，用于在流体输送过程中容纳阀瓣、阀座和启闭件，并通过与阀盖、执行机构及管道法兰配合，实现介质流向切换、截流或调压功能。

　　从实际使用场景看，阀体直接接触管道内介质，既要承受内压，又要承担管道安装带来的附加载荷。法兰端面需要保证密封面平面度，螺栓孔分布圆、孔径和孔位角度必须与配套管路、阀盖或相邻设备一致，否则现场装配时会出现螺栓无法穿入、密封垫压偏、接口受力不均等问题。三维建模时，三个法兰的相对位置是核心边界：顶部法兰通常用于阀盖或驱动部件连接，侧向两个法兰用于管道接入，腔体中心线、法兰端面距离和接口轴线夹角会直接决定阀门在成套设备中的占用空间。

　　结构外形并非简单圆筒拼接。中部腔体为满足流道转折和阀瓣运动空间，采用鼓形过渡，壁厚在法兰根部、流道交汇处和承压圆弧区域逐步变化。法兰背面与腔体之间设置圆滑过渡圆角，可降低铸造应力集中，也能减少焊接或机加工后出现裂纹的风险。若按铸造工艺考虑，模型需要在厚壁与薄壁交界处控制热节分布，避免局部缩松；法兰端面、密封面和螺栓孔区域通常预留加工余量，而内腔非加工面则通过拔模斜度和圆角保证脱模与清砂。

　　设计思路上，阀体外部轮廓服务于两件事：一是形成足够的承压容积，二是为内部启闭件提供安装和运动空间。顶部法兰的螺栓孔数量较多，说明该接口需要传递较大的压紧力，以保证阀盖密封；侧向法兰则承担管道连接任务，其端面朝向决定管路走向。腔体内部流道在交汇处需要平滑过渡，减少介质突然转向造成的湍流、冲蚀和压力损失。对于截止类阀门，流道不宜出现尖锐台阶，否则在高频启闭或含颗粒介质工况下容易产生局部磨损。

　　安装边界方面，三维结构校核不能只看外形是否完整，还要关注法兰外圆、螺栓孔分布圆、孔边到腔体壁厚的距离，以及相邻法兰在拧紧螺栓时是否存在工具干涉。阀体放入管路总成后，侧向法兰外侧需要预留法兰盘、垫片、螺栓和螺母的操作空间；顶部法兰上方还需考虑阀盖、填料函、阀杆或执行机构的装配高度。若设备布置紧凑，阀体最大外轮廓、法兰外缘突出量和底部支撑位置都会影响管架设计。

　　建模过程中，可先以三个接口轴线建立基准，再生成法兰盘、螺栓孔阵列和中部腔体。内腔与外腔应分别按壁厚逻辑构建，尤其在三通交汇区域不能只依赖布尔合并，需检查最小壁厚是否连续。法兰孔阵列要保证数量、角向位置和孔径统一，密封面凸台高度应与垫片形式匹配。圆角处理不宜一刀切，法兰根部圆角偏大可提高强度，但会侵占密封面或螺栓操作空间；腔体外部小圆角则有利于造型和铸造，但过小会导致应力集中。

　　该类阀体在化工、给排水、蒸汽、油气及通用机械管路中都有应用价值。结构设计的重点不在复杂外观，而在于承压可靠性、法兰互换性、流道连续性和现场可装配性。完成三维数模后，工程人员通常还需结合公称压力、口径、材料和密封形式进一步校核壁厚、法兰刚度及螺栓载荷，使铸件外形、加工面和内部流道同时满足制造与使用要求。
