双面密封深沟球滚珠轴承三维结构

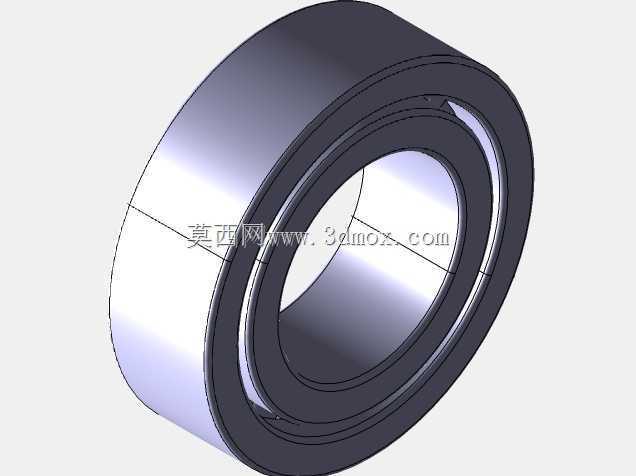

　　该模型呈现的是一种带双侧密封结构的深沟球滚珠轴承，整体由外圈、内圈、滚动钢球、保持架以及两侧密封盖组成。轴承在机械系统中承担支承旋转轴、约束轴系径向与轴向位移、降低运动副摩擦损失的作用，是电机、泵类、输送设备、机床辅机、汽车轮毂单元、家电传动机构和自动化生产线中最常见的基础旋转零件。与滑动支承相比，滚动轴承通过钢球与滚道之间的点接触承载，启动阻力小、旋转精度稳定、维护周期长，适合中高速、连续运转以及对同轴度有要求的场合。

　　从结构上看，模型外圈为宽厚的环形实体，外圆柱面用于与轴承座孔形成过渡或小过盈配合；内圈孔壁用于套装在转轴轴颈上，随轴一同旋转。内外圈相对的环形滚道采用圆弧截面，滚道曲率略大于钢球半径，使钢球在承受径向载荷时能够形成稳定接触，并在一定程度上承受双向轴向载荷。钢球沿圆周方向均布，保持架将相邻滚动体分隔开，避免钢球直接接触产生摩擦和咬合，同时保证滚动体在加载区和非加载区之间均匀循环。模型两侧的密封盖嵌入外圈槽口并贴近内圈台阶，能够阻挡粉尘、泥浆、切削液和水分进入滚道，也可减少内部润滑脂向外泄漏。

　　在实际选型和布置时，首先要确认轴颈直径、座孔孔径、轴承宽度以及倒角边界。轴承装入轴和座孔后，轴肩与孔肩不能越过滚道区域，且需要留出密封盖旋转间隙；倒角尺寸应与轴承圆角匹配，避免装配时顶住套圈端面造成内圈或外圈无法贴合。若用于电机端盖、带轮支座或齿轮箱输入轴，通常依靠内圈随轴转动、外圈固定于座孔；若用于惰轮、张紧轮或滚轮结构，则可能出现外圈旋转、内圈固定的工况，此时润滑、密封和配合公差都需要重新校核。

　　承载特性方面，深沟球轴承主要承受径向载荷，当滚道与钢球接触角在轴向力作用下发生轻微变化时，也可承受不大的轴向联合载荷。对于皮带输送机、风机、水泵等以径向力为主的设备，单套轴承即可满足轴系支承；对于轴跨距较大、热伸长明显的结构，常采用一端固定、一端游动的布置方式，使固定端限制双向轴向位置，游动端允许内圈相对外圈微量移动，从而补偿轴热膨胀。模型的密封形式更适合脂润滑场合，装配时在滚道和保持架周围填充适量润滑脂，密封盖可长期保留润滑介质，减少日常补脂操作。

　　建模过程中，环形套圈可通过回转方式生成基础实体，再在内外圈相对位置切除滚道弧面；钢球按圆周阵列布置，保持架则通过兜孔或瓣状结构包覆滚动体。密封盖需要表现出与外圈槽口的卡接关系，以及与内圈之间的微小非接触间隙。工程出图时应重点标注内径、外径、宽度、倒角、滚道曲率和密封位置，配合面粗糙度、圆柱度和同轴度也需明确。装配检查时要关注钢球与滚道的接触状态、保持架与套圈挡边的间隙、密封盖不随内圈刮擦，以及轴承在轴肩和座孔台阶之间的轴向定位是否可靠。

　　该类轴承的应用并不局限于单一设备。小型密封轴承常见于电动工具、伺服电机、输送机滚筒和园林机械；尺寸较大的同结构轴承可用于减速机中间轴、汽车变速器辅助支承、农业机械轮轴以及纺织机械导辊。现场失效多与污染物进入、润滑不足、配合过松导致跑圈、轴肩过高压迫密封或安装偏心有关，因此在结构设计阶段把安装边界、密封空间、润滑方式和轴系热补偿一并考虑，能够显著提高旋转部件的使用寿命。
