直径80毫米内燃机活塞结构设计

　　这款直径80毫米的活塞，是往复式动力机械里的核心运动部件，日常在小型通用汽油机、单缸柴油机、小型空气压缩机这类设备里都能见到它的应用。做结构设计的时候，首先要考虑的是它在气缸内的往复运动边界，80毫米的外径是和气缸内壁做间隙配合的基准尺寸，这个间隙值要兼顾热膨胀余量和密封要求，冷态下不能因为间隙过大出现敲缸，热态下也不能因为材料膨胀导致卡滞。

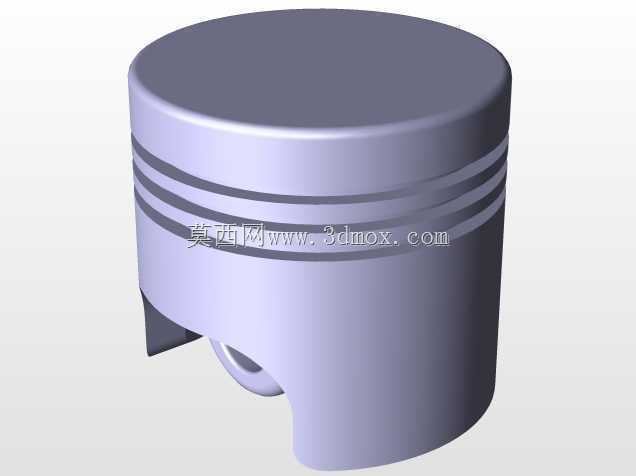

　　活塞头部的三道环槽是核心功能结构，上面两道是气环安装位，最下面一道是油环安装位，气环的作用是密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱，油环则是在活塞下行的时候刮掉气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。环槽的宽度、深度公差直接影响活塞环的工作状态，设计时要给活塞环预留足够的侧隙和背隙，保证环在槽内可以自由浮动，同时不会因为间隙过大出现泵油效应。

　　活塞裙部的设计是导向功能的核心，裙部的型线不是正圆形，通常会做成椭圆度，在活塞销座方向的直径略小，因为活塞工作时销座位置的热变形量更大，同时受侧压力作用的推力面会做微小的中凸型线，保证裙部和气缸壁的接触面积均匀，避免局部应力集中导致的拉缸问题。活塞销孔的位置是整个活塞的受力支点，销孔的同轴度、表面粗糙度直接影响活塞销的磨损寿命，设计时销孔中心通常会向做功行程的主推力面偏移微小距离，用来缓解活塞换向时的敲缸噪声。

　　实际应用场景里，这类80毫米缸径的活塞多用于小排量通用动力设备，比如小型发电机组、园林机械动力、微型农用机械的动力单元，这类设备的工况通常转速跨度大，负荷波动频繁，所以活塞的材料选型多采用共晶铝硅合金，兼顾轻量化和高温强度，降低往复运动的惯性力，减少曲轴连杆机构的动载荷。

　　做三维建模的时候，要重点关注几个安装边界尺寸：首先是活塞总高度，这个尺寸决定了活塞在上止点和下止点时，是否会和气缸盖、曲轴平衡块发生运动干涉；其次是活塞销孔的中心到活塞顶面的压缩高度，这个尺寸直接影响发动机的压缩比，是动力性能匹配的核心参数；还有环槽的位置尺寸，要保证活塞运行到上止点时，第一道活塞环不会超出气缸套的上端面，避免出现漏气和环的异常磨损。

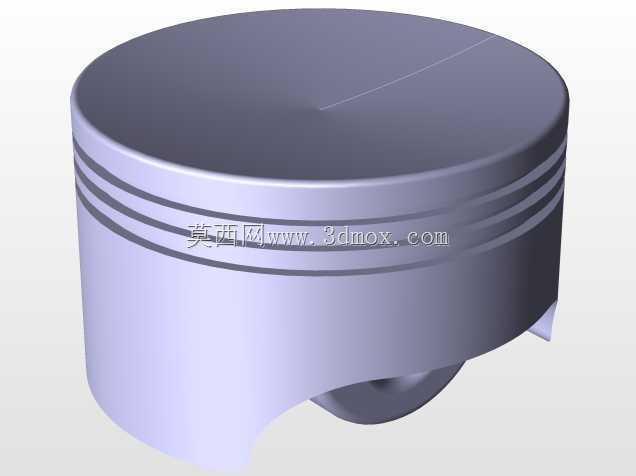

　　结构细节上，活塞顶面的形状要和燃烧室形状匹配，这款平顶活塞结构简单，加工方便，适用于楔形或者浴盆形燃烧室的动力设备，顶面的边缘要做微小的倒角，避免装配时刮伤气缸壁。活塞内部的销座位置会做加强筋结构，用来传递燃气压力到活塞销，同时控制活塞整体的重量，减少往复惯性力。裙部的缺口设计是为了避让曲轴的平衡块，当活塞运行到下止点附近时，不会和运动的曲轴部件发生碰撞，这个缺口的尺寸和位置要根据曲轴的运动包络来确定，建模时需要做运动仿真验证干涉情况。

　　从工程选型的角度看，这款活塞的尺寸参数适配80毫米缸径的气缸套，配合对应的活塞环、活塞销、卡簧就可以组成活塞连杆组的核心部分，设计时需要注意活塞和连杆的运动匹配，活塞销的长度不能超出活塞裙部的外圆，避免销端刮伤气缸壁。在密封性能的匹配上，气环的开口间隙要根据工作温度做合理设定，开口过小会导致热态下环胀死拉缸，开口过大则会出现燃气泄漏，影响动力输出效率。
